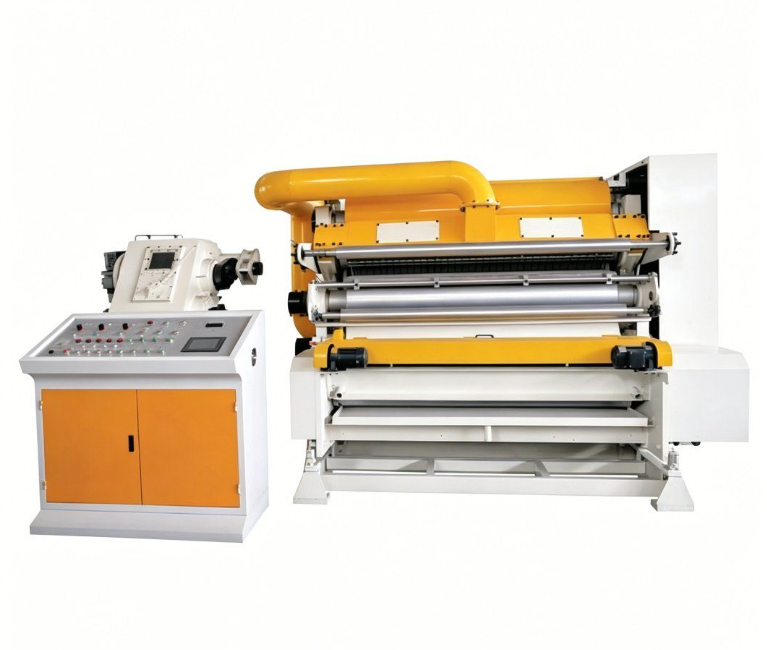

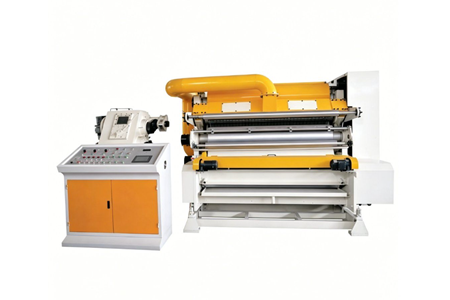

Đầu sóng 2 lớp thay lô nhanh (2 loại sóng trên 1 đầu) SC-02AF

ĐẦU SÓNG 2 LỚP THAY LÔ NHANH (2 LOẠI SÓNG TRÊN 1 ĐẦU)

Đầu sóng 2 lớp thay lô nhanh là thiết bị tạo sóng được thiết kế với 2 loại lô sóng trên cùng một đầu máy, cho phép khách hàng tùy chọn 2 loại sóng A, B, C, E hoặc F. Khi cần thay đổi loại sóng, chỉ cần xoay chuyển lô sóng mà không phải tháo lắp toàn bộ cụm máy.

Thiết kế này giúp tiết kiệm diện tích nhà xưởng, rút ngắn thời gian thay đổi loại sóng và thuận tiện hơn cho công tác bảo trì, thay thế lô sóng trong dây chuyền sản xuất carton.

📊 THÔNG SỐ KỸ THUẬT

Thông số	Thông số máy
Mã máy	SC-02AF
Tốc độ cơ học tối đa	150m/phút
Loại sóng	A, B, C, E, F (khách hàng tùy chọn 2 loại sóng)
Đường kính lô sóng	320mm, độ dày 65mm
Đường kính lô áp lực	350mm
Khổ rộng có hiệu quả	1600 / 1800 / 2200mm (tùy chọn)
Công suất động cơ máy chủ	22KW, điều khiển bằng biến tần
Công suất động cơ điều chỉnh khe hở bộ phận dán keo	0.18KW
Công suất động cơ vệ sinh	1.1KW
Công suất động cơ keo	0.18KW × 2 chiếc
Công suất động cơ quạt gió	11KW

✨ ĐẶC ĐIỂM NỔI BẬT

1️⃣ Hai loại sóng trên cùng một đầu máy: Máy được thiết kế với hai nhóm lô sóng, khách hàng có thể tùy chọn 2 loại sóng trong các loại A, B, C, E, F. Khi cần thay đổi loại sóng, chỉ cần xoay lô sóng, giúp tiết kiệm diện tích nhà xưởng.

2️⃣ Thay đổi loại sóng nhanh chóng: Một nhóm lô sóng hoạt động trong khi nhóm còn lại được gia nhiệt trước. Khi hoàn thành đơn hàng, giấy có thể được cắt và luồn sang nhóm sóng khác, hỗ trợ rút ngắn thời gian chuyển đổi và thuận tiện cho bảo trì.

3️⃣ Dẫn giấy hút bên ngoài: Máy không cần sử dụng nĩa dán, áp dụng phương pháp dẫn giấy hút bên ngoài, hỗ trợ quá trình tạo hình sóng ổn định và nâng cao chất lượng giấy sóng đơn.

4️⃣ Cấu trúc tạo hình và dán keo tích hợp: Phần tạo hình sóng và phần dán keo được thiết kế tích hợp, giúp thuận tiện hơn trong quá trình tháo lắp, bảo trì và thay thế lô.

5️⃣ Điều khiển thủy lực và khí nén: Cụm tạo hình sóng và cán một mặt được điều khiển bằng thủy lực, trong khi việc reset lô cao su phía trên sử dụng điều khiển khí nén, hỗ trợ thiết bị vận hành an toàn và ổn định ở tốc độ cao.

6️⃣ Lô sóng hợp kim chất lượng cao: Lô sóng trên và dưới được chế tạo từ thép hợp kim crom-molypden 48CrMo, độ cứng từ SH60 trở lên, giúp nâng cao độ bền và khả năng làm việc của lô.

7️⃣ Kiểm soát lượng keo chính xác: Lượng keo được điều chỉnh thông qua khoảng cách giữa lô dán và lô điều khiển dán. Hệ thống có thể điều khiển thủ công hoặc tự động thông qua encoder và PLC, giúp duy trì lượng keo ổn định khi máy hoạt động ở các tốc độ khác nhau.

8️⃣ Hệ thống truyền động ổn định: Máy chủ sử dụng động cơ biến tần và hộp truyền động độc lập. Các bánh răng được gia công chính xác từ thép hợp kim chất lượng cao, xử lý nhiệt và mài bề mặt răng, giúp hệ thống truyền động vận hành ổn định.

9️⃣ Tiết kiệm năng lượng: Bộ biến tần hỗ trợ điều khiển khả năng tăng tốc và giảm tốc của máy, góp phần tiết kiệm năng lượng trong quá trình sản xuất.

🔟 Thiết kế lô dạng mô-đun: Lô sóng và lô áp lực được thiết kế theo dạng mô-đun, có thể tháo rời và lắp ráp theo cụm, giúp rút ngắn thời gian thay thế và thuận tiện cho công tác bảo trì.

1️⃣1️⃣ Bể keo bằng inox: Bể keo được chế tạo bằng thép không gỉ, dễ tháo lắp và vệ sinh. Cả hai cụm dán keo đều được trang bị cần gạt keo điều chỉnh bằng điện động.

1️⃣2️⃣ Quạt gió công suất cao: Nắp quạt gió sử dụng cấu trúc kết nối mới, thuận tiện tháo rời khi thay lô. Hệ thống được trang bị quạt công suất 11KW.

1️⃣3️⃣ Bảo vệ cơ học: Khe hở giữa lô dán và lô sóng, lô áp lực và lô sóng được thiết kế với các thiết bị bảo vệ cơ học, hỗ trợ đảm bảo an toàn trong quá trình vận hành.

1️⃣4️⃣ Điều khiển PLC tự động: Toàn bộ máy được điều khiển bằng PLC, màn hình cảm ứng hiển thị các thông số vận hành, giúp nâng cao mức độ tự động hóa và thuận tiện cho người vận hành.

🏭 ỨNG DỤNG THỰC TẾ

📦 Dây chuyền sản xuất carton: Sử dụng để tạo giấy sóng đơn trong dây chuyền sản xuất carton 2 lớp và các công đoạn tiếp theo của dây chuyền carton sóng.

🏭 Nhà máy sản xuất bao bì carton: Phù hợp với doanh nghiệp cần sản xuất nhiều loại sóng khác nhau nhưng muốn tối ưu diện tích lắp đặt thiết bị.

📄 Sản xuất đa dạng loại sóng: Có thể tùy chọn 2 loại sóng trong A, B, C, E, F, đáp ứng nhu cầu sản xuất nhiều quy cách carton trên cùng một thiết bị.

⚙️ Dây chuyền cần thay đổi đơn hàng nhanh: Thiết kế hai nhóm lô sóng giúp chuyển đổi giữa hai loại sóng nhanh hơn, hạn chế thời gian dừng máy và hỗ trợ nâng cao hiệu quả sản xuất.

📞 LIÊN HỆ NGAY ĐỂ NHẬN TƯ VẤN VÀ BÁO GIÁ

Đầu sóng 2 lớp thay lô nhanh SC-02AF với tốc độ cơ học tối đa 150m/phút, hỗ trợ 2 loại sóng tùy chọn trên cùng một đầu máy, khổ rộng 1600/1800/2200mm và hệ thống điều khiển PLC tự động, phù hợp cho các dây chuyền sản xuất carton cần thay đổi loại sóng nhanh chóng, tiết kiệm diện tích và thuận tiện bảo trì.
