Dây chuyền đóng gói, dán băng keo và đai nẹp thùng carton tự động XFK-1C

DÂY CHUYỀN ĐÓNG GÓI, DÁN BĂNG KEO VÀ ĐAI NẸP THÙNG CARTON TỰ ĐỘNG HUALIAN XFK-1C

DÁN THÙNG LIÊN TỤC – ĐÓNG ĐAI NHIỀU LẦN – TỐI ƯU NHÂN CÔNG VÀ NĂNG SUẤT

Trong các dây chuyền đóng gói carton sản lượng cao, chỉ dán kín thùng là chưa đủ. Sau khi đóng thùng, sản phẩm còn cần được gia cố bằng dây đai để tăng độ chắc chắn trong quá trình vận chuyển, lưu kho và xuất hàng.

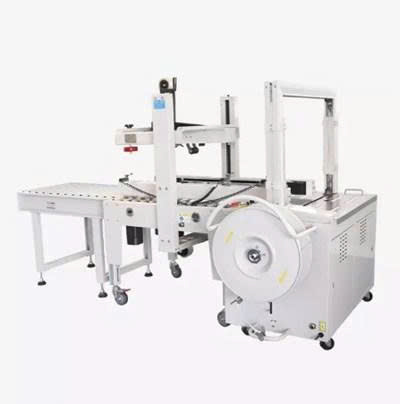

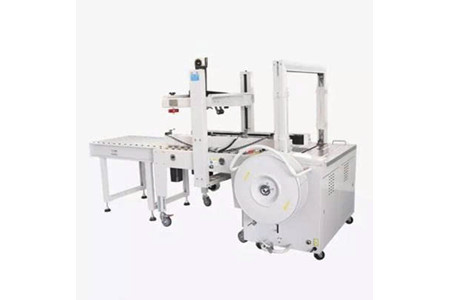

Hualian XFK-1C là dây chuyền tự động kết hợp dán thùng carton + đóng đai + vận chuyển giữa các công đoạn trong một bố trí thẳng hàng gọn gàng.

Hệ thống được cấu thành từ máy dán thùng FXJ-5050L + máy đóng đai KZ-8060/D + băng tải con lăn SJG-100/66, tạo thành quy trình đóng gói liên tục từ niêm phong thùng đến đai nẹp.

🚀 Năng suất lên đến 600 thùng/giờ

📦 Dải kích thước thùng rộng

🔗 Dán thùng tự động liên tục

🎗️ Đóng đai nhiều lần

⚙️ Điều khiển PLC thông minh

🏭 Thiết kế dây chuyền thẳng, gọn và dễ bố trí

---

01. MỘT DÂY CHUYỀN – HAI CÔNG ĐOẠN ĐÓNG GÓI QUAN TRỌNG

XFK-1C kết hợp hai công đoạn sau cùng của quy trình đóng gói carton:

📦 DÁN KÍN THÙNG CARTON

Máy FXJ-5050L tự động điều chỉnh theo chiều rộng và chiều cao thùng, sau đó thực hiện niêm phong thùng bằng băng keo.

🎗️ ĐÓNG ĐAI GIA CỐ

Sau khi đi qua công đoạn dán thùng, carton được đưa sang máy KZ-8060/D để thực hiện đóng đai.

Nhờ đó, doanh nghiệp không cần bố trí riêng lẻ nhiều công đoạn thủ công mà có thể xây dựng thành một dòng xử lý liên tục.

---

02. CẤU HÌNH 3 THIẾT BỊ ĐỒNG BỘ

Dây chuyền XFK-1C được cấu hình từ 3 thành phần chính:

Thiết bị	Model	Chức năng
Máy dán thùng carton bán tự động	FXJ-5050L	Tự động dán kín thùng carton
Máy đóng đai tự động bàn cao	KZ-8060/D	Đóng đai gia cố thùng
Băng tải con lăn không truyền động	SJG-100/66	Vận chuyển thùng giữa các công đoạn

Điểm linh hoạt của XFK-1C là máy dán thùng và máy đóng đai có thể sử dụng riêng biệt, hoặc kết hợp thành một dây chuyền hoàn chỉnh tùy nhu cầu sản xuất.

Điều này giúp doanh nghiệp dễ dàng mở rộng hệ thống tự động hóa theo từng giai đoạn.

---

03. FXJ-5050L – TỰ ĐỘNG ĐIỀU CHỈNH KHI ĐỔI KÍCH THƯỚC THÙNG

Máy dán thùng carton FXJ-5050L được thiết kế để xử lý nhiều quy cách carton trong cùng dây chuyền.

Khi kích thước thùng thay đổi, máy có khả năng tự động điều chỉnh theo chiều rộng và chiều cao phù hợp, giảm thời gian thao tác chỉnh máy.

📦 Thùng lớn – thùng nhỏ

↔️ Tự động điều chỉnh chiều rộng

↕️ Tự động điều chỉnh chiều cao

🔗 Dán kín thùng liên tục

Nhờ đó, dây chuyền phù hợp với các doanh nghiệp có nhiều mã hàng và không muốn phụ thuộc quá nhiều vào thao tác chỉnh máy thủ công.

---

04. KZ-8060/D – ĐÓNG ĐAI TỰ ĐỘNG, TỐC ĐỘ CAO

Sau khi thùng carton được niêm phong, KZ-8060/D tiếp tục thực hiện công đoạn đóng đai.

Máy có thể sử dụng dây đai PP rộng 9–15 mm, đáp ứng nhiều nhu cầu đóng đai khác nhau.

🎗️ Dải dây đai: 9–15 mm

📦 Đóng đai tự động

✂️ Tự động cấp đai – rút đai – dán/siết – cắt đai

⚡ Chu trình ổn định khoảng 2,5 giây/kiện

Với cơ cấu truyền động sử dụng ly hợp điện từ và hộp giảm tốc bánh răng trục vít, máy hướng đến khả năng truyền động ổn định, tốc độ nhanh, độ ồn thấp và giảm hao mòn.

Lưu ý: Khi sử dụng dây đai 9 mm, cần thay cụm ray dẫn hướng phía dưới bên phải theo cấu hình yêu cầu.

---

05. KHỞI ĐỘNG NHANH – SẴN SÀNG CHO SẢN XUẤT

KZ-8060/D đạt trạng thái đóng gói tối ưu khoảng 60 giây sau khi khởi động.

Sau khi được lắp dây đai, máy có thể tự động thực hiện chu trình:

Cấp đai → Rút đai → Siết/bám dính → Cắt đai

Quy trình được thực hiện tự động, giảm đáng kể thao tác lặp lại của người vận hành.

---

06. PLC ĐIỀU KHIỂN – ĐỘ CHÍNH XÁC CAO

Hệ thống điều khiển điện của KZ-8060/D sử dụng PLC, hỗ trợ kiểm soát chính xác quá trình vận hành và thiết lập lại.

⚙️ Điều khiển lập trình

🎯 Độ chính xác thiết lập lại cao

🎗️ Kiểm soát lực đóng đai ổn định

🔄 Chu trình vận hành nhất quán

Đây là yếu tố quan trọng đối với dây chuyền cần duy trì chất lượng đóng đai đồng đều trong quá trình sản xuất liên tục.

---

07. ĐÓNG ĐAI ĐẸP – GỌN – ĐỒNG NHẤT

XFK-1C không chỉ hướng đến tốc độ mà còn chú trọng tính đồng đều của kiện hàng sau đóng gói.

Hệ thống điều khiển thông minh giúp quá trình liên kết và đóng dây đai được thực hiện theo chương trình, tạo ra kiện hàng có hình thức gọn gàng, chắc chắn và đồng nhất.

Đặc biệt với những sản phẩm cần vận chuyển qua nhiều khâu logistics, việc gia cố bằng dây đai giúp kiện hàng phù hợp hơn với yêu cầu xử lý sau đóng gói.

---

08. TIẾT KIỆM NĂNG LƯỢNG KHI KHÔNG VẬN HÀNH

KZ-8060/D được trang bị chức năng dừng tự động ở chế độ tiết kiệm năng lượng.

Khi dây chuyền không cần hoạt động liên tục, tính năng này giúp hạn chế việc máy duy trì trạng thái tiêu thụ năng lượng không cần thiết.

Đây là một chi tiết nhỏ nhưng có ý nghĩa khi thiết bị được vận hành trong thời gian dài.

---

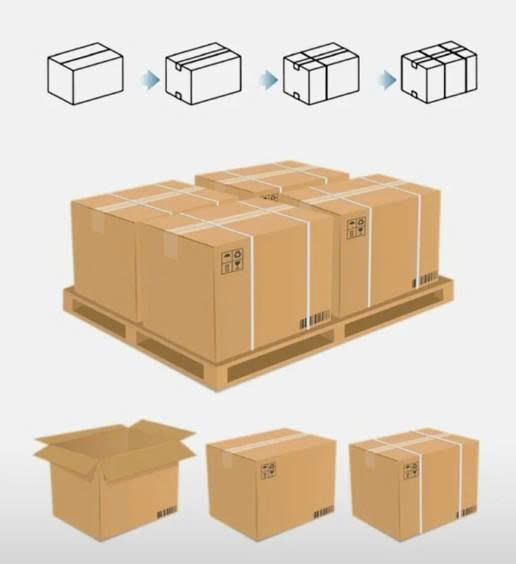

09. QUY TRÌNH ĐÓNG GÓI LIÊN TỤC

XFK-1C được bố trí theo dạng đường thẳng, giúp dòng sản phẩm di chuyển rõ ràng giữa các công đoạn.

QUY TRÌNH CƠ BẢN

📦 Bước 1 – Đưa thùng vào máy dán

↓

🔗 Bước 2 – FXJ-5050L tự động dán kín thùng

↓

➡️ Bước 3 – Thùng di chuyển trên băng tải con lăn

↓

🎗️ Bước 4 – KZ-8060/D thực hiện đóng đai

↓

✂️ Bước 5 – Hoàn tất cắt dây đai

↓

📦 Bước 6 – Kiện carton hoàn thiện sẵn sàng chuyển sang công đoạn tiếp theo

Thiết kế này giúp doanh nghiệp giảm các thao tác trung gian và xây dựng quy trình đóng gói liên tục, logic và dễ kiểm soát.

---

10. DẢI KÍCH THƯỚC THÙNG RỘNG

XFK-1C có khả năng xử lý thùng carton trong phạm vi:

Tối đa: 600 × 500 × 500 mm

Tối thiểu: 300 × 130 × 180 mm

Khoảng kích thước này giúp dây chuyền đáp ứng nhiều quy cách carton khác nhau trong các ngành sản xuất, thương mại và logistics.

---

11. TỐC ĐỘ DÂY CHUYỀN LÊN ĐẾN 16 M/PHÚT

Dây chuyền có tốc độ vận chuyển:

⚡ 16 m/phút

Năng suất được công bố:

📦 Lên đến 600 thùng/giờ

Năng suất thực tế có thể phụ thuộc vào kích thước thùng, khoảng cách giữa các kiện, cấu hình dây chuyền và điều kiện vận hành.

---

12. LINH HOẠT VỚI NHIỀU LOẠI BĂNG KEO VÀ DÂY ĐAI

BĂNG NIÊM PHONG

XFK-1C hỗ trợ:

BOPP / PVC / băng dính không thấm nước

Chiều rộng:

48 / 60 / 76 mm – tùy chọn

DÂY ĐAI

Máy đóng đai sử dụng:

Dây đai nhựa PP

Chiều rộng:

9–15 mm

Độ dày:

0,5–1,1 mm

Nhờ đó, doanh nghiệp có thể lựa chọn vật liệu đóng gói phù hợp với yêu cầu của từng loại thùng và sản phẩm.

---

13. THÔNG SỐ KỸ THUẬT XFK-1C

Thông số	XFK-1C
Model	XFK-1C
Thương hiệu	Hualian
Loại	Cartons
Chức năng	Dây chuyền dán thùng & đóng đai
Điện áp	AC 380V/50Hz hoặc 220V/60Hz, 3 pha
Tổng công suất	1050 W
Kích thước thùng tối đa (L × W × H)	600 × 500 × 500 mm
Kích thước thùng tối thiểu (L × W × H)	300 × 130 × 180 mm
Tốc độ dây chuyền	16 m/phút
Năng suất	600 thùng/giờ
Chiều cao bàn	750 hoặc 830 mm
Băng keo	BOPP, PVC, băng dính không thấm nước
Chiều rộng băng keo	48 / 60 / 76 mm
Dây đai	Dây đai nhựa PP
Chiều rộng dây đai	9–15 mm
Độ dày dây đai	0,5–1,1 mm
Kích thước ngoài (L × W × H)	2650 × 1420 × 1565 mm
Trọng lượng tịnh	385 kg

---

14. XFK-1C – GIẢI PHÁP TỐI ƯU CHO DÂY CHUYỀN ĐÓNG GÓI CARTON

Nếu doanh nghiệp đang thực hiện thủ công cả dán thùng và đóng đai, XFK-1C cho phép gom hai công đoạn này thành một quy trình tự động liên tục.

🚀 Tăng năng suất đóng gói

👷 Giảm thao tác thủ công

📦 Dán kín thùng tự động

🎗️ Đóng đai nhiều lần

⚙️ PLC điều khiển thông minh

🔄 Dễ thích ứng nhiều kích thước carton

📐 Bố trí dây chuyền thẳng, gọn

💡 Có thể sử dụng từng máy độc lập khi cần

📦 HUALIAN XFK-1C – DÁN THÙNG + ĐÓNG ĐAI TRONG MỘT DÂY CHUYỀN

Từ thùng carton chưa hoàn thiện đến kiện hàng được niêm phong và gia cố – XFK-1C giúp tự động hóa liên tục công đoạn cuối của dây chuyền đóng gói.

👉 Liên hệ ngay để được tư vấn cấu hình XFK-1C theo kích thước thùng carton, loại băng keo, dây đai và năng suất thực tế của doanh nghiệp.
