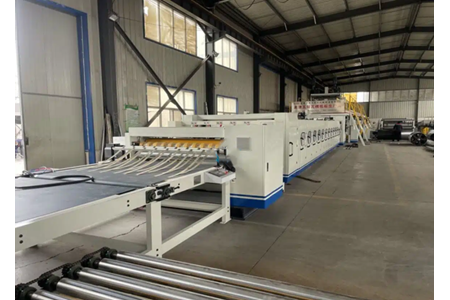

Dây chuyền tạo sóng 3 lớp (Lắp đặt trọn gói) WuJia-150

DÂY CHUYỀN TẠO SÓNG 3 LỚP (LẮP ĐẶT TRỌN GÓI)

Dây chuyền tạo sóng 3 lớp là hệ thống sản xuất carton được thiết kế để tạo ra giấy carton sóng 3 lớp với quy trình sản xuất đồng bộ, từ khâu tạo sóng, ghép giấy đến cắt và hoàn thiện sản phẩm.

Dây chuyền WuJia-150 có tốc độ thiết kế lên đến 150m/phút, tốc độ làm việc thực tế của carton 3 lớp đạt 100-120m/phút, phù hợp với các doanh nghiệp sản xuất bao bì carton cần hệ thống có năng suất cao, độ chính xác cắt ổn định và khả năng đáp ứng nhiều quy cách giấy khác nhau.

Hệ thống được thiết kế để lắp đặt và vận hành trọn gói, với khổ rộng giấy sản xuất tối đa 1400-2200mm, đồng thời có thể đáp ứng các yêu cầu về giấy mặt, giấy lõi và giấy lót theo từng tiêu chuẩn sản xuất.

📊 THÔNG SỐ KỸ THUẬT

Thông số	Thông số máy
Model	WuJia-150
Khổ rộng giấy sản xuất tối đa	1400-2200mm
Tốc độ thiết kế	150m/phút
Tốc độ làm việc 3 lớp	100-120m/phút
Tốc độ thay đơn tối đa	100m/phút
Độ chính xác cắt dọc	±1mm
Độ chính xác cắt ngang	±1mm
Độ dày giấy mặt	100-180g/㎡, chỉ số áp suất vòng (N.m/g) ≥8, độ ẩm 8-10%
Độ dày lõi giấy	80-160g/㎡, chỉ số áp suất vòng (N.m/g) ≥5.5, độ ẩm 8-10%
Độ dày giấy lót	90-160g/㎡, chỉ số áp suất vòng (N.m/g) ≥6, độ ẩm 8-10%
Yêu cầu hơi nước	Khách hàng chuẩn bị nguồn hơi
Áp lực hơi nước tối đa	16kg/cm²
Áp lực hơi nước thường dùng	10-12kg/cm²
Nguồn điện yêu cầu	AC380V, 50Hz, 3PH
Dung lượng lắp máy	Khoảng 150kW
Nguồn khí tối đa	8kg/cm²
Nguồn khí thường dùng	5-7kg/cm²
Kích thước dây chuyền (D × R × C)	>50 × 10 × 5m
Bản vẽ lắp đặt	Bên B cung cấp bản vẽ thực tế đã được phê duyệt

✨ ĐẶC ĐIỂM NỔI BẬT

1️⃣ Dây chuyền sản xuất carton 3 lớp đồng bộ: Hệ thống được thiết kế để lắp đặt và vận hành trọn gói, đáp ứng quy trình sản xuất carton 3 lớp với các công đoạn được kết nối đồng bộ.

2️⃣ Tốc độ thiết kế cao: Dây chuyền có tốc độ thiết kế lên đến 150m/phút, tốc độ làm việc carton 3 lớp đạt 100-120m/phút, phù hợp với nhu cầu sản xuất số lượng lớn.

3️⃣ Khổ giấy sản xuất rộng: Hỗ trợ khổ rộng giấy sản xuất tối đa từ 1400-2200mm, phù hợp với nhiều quy cách sản xuất carton khác nhau.

4️⃣ Thay đổi đơn hàng nhanh: Tốc độ thay đơn tối đa đạt 100m/phút, giúp hỗ trợ quá trình chuyển đổi giữa các đơn hàng và nâng cao hiệu quả sản xuất.

5️⃣ Độ chính xác cắt ổn định: Độ chính xác cắt dọc đạt ±1mm và độ chính xác cắt ngang đạt ±1mm, giúp sản phẩm sau khi cắt có kích thước ổn định.

6️⃣ Hỗ trợ nhiều loại giấy: Dây chuyền có thể sử dụng giấy mặt định lượng 100-180g/㎡, giấy lõi 80-160g/㎡ và giấy lót 90-160g/㎡, đáp ứng nhiều yêu cầu sản xuất carton 3 lớp.

7️⃣ Yêu cầu nhiệt độ gia nhiệt rõ ràng: Các chỉ tiêu tốc độ của dây chuyền được xác định với điều kiện chiều rộng sản xuất 2000mm và nhiệt độ bề mặt các bộ phận được gia nhiệt của thiết bị đạt 175°C.

8️⃣ Hệ thống hơi đáp ứng sản xuất: Dây chuyền yêu cầu nguồn hơi với áp lực tối đa 16kg/cm², áp lực thường dùng 10-12kg/cm², phù hợp với hệ thống gia nhiệt bằng hơi trong dây chuyền carton sóng.

9️⃣ Nguồn điện công suất lớn: Sử dụng nguồn điện AC380V, 50Hz, 3 pha, dung lượng lắp máy khoảng 150kW, đáp ứng yêu cầu vận hành toàn bộ dây chuyền.

🔟 Yêu cầu khí nén phù hợp: Hệ thống sử dụng nguồn khí với áp suất tối đa 8kg/cm², áp suất thường dùng 5-7kg/cm², đáp ứng yêu cầu vận hành các cụm thiết bị khí nén.

1️⃣1️⃣ Thiết kế dây chuyền quy mô lớn: Kích thước lắp đặt dự kiến trên 50 × 10 × 5m, phù hợp với các nhà máy sản xuất carton có diện tích nhà xưởng đáp ứng yêu cầu.

1️⃣2️⃣ Hỗ trợ bản vẽ lắp đặt: Bên B cung cấp bản vẽ thực tế đã được phê duyệt, hỗ trợ quá trình bố trí và lắp đặt dây chuyền theo điều kiện thực tế của nhà xưởng.

🏭 ỨNG DỤNG THỰC TẾ

📦 Nhà máy sản xuất carton: Sử dụng để sản xuất giấy carton sóng 3 lớp phục vụ sản xuất thùng carton và các sản phẩm bao bì giấy.

🏭 Doanh nghiệp bao bì quy mô lớn: Phù hợp với các doanh nghiệp có nhu cầu sản xuất carton liên tục với tốc độ cao và khổ giấy rộng.

📄 Sản xuất nhiều quy cách carton: Khổ rộng 1400-2200mm cùng khả năng sử dụng nhiều định lượng giấy giúp dây chuyền đáp ứng nhiều yêu cầu sản xuất khác nhau.

⚙️ Dây chuyền sản xuất cần độ chính xác cao: Độ chính xác cắt dọc và cắt ngang ±1mm hỗ trợ kiểm soát kích thước giấy carton trong quá trình sản xuất.

📈 Sản xuất carton năng suất cao: Tốc độ thiết kế 150m/phút và tốc độ làm việc 3 lớp 100-120m/phút phù hợp với các doanh nghiệp cần nâng cao sản lượng.

📞 LIÊN HỆ NGAY ĐỂ NHẬN TƯ VẤN VÀ BÁO GIÁ

Dây chuyền tạo sóng 3 lớp WuJia-150 với tốc độ thiết kế 150m/phút, tốc độ làm việc 100-120m/phút, khổ rộng giấy 1400-2200mm và độ chính xác cắt ±1mm, phù hợp cho các nhà máy sản xuất carton cần hệ thống sản xuất đồng bộ, năng suất cao và đáp ứng nhiều quy cách giấy.
