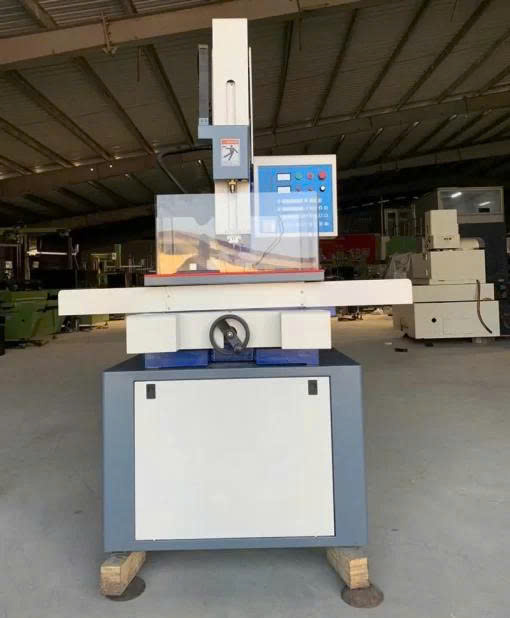

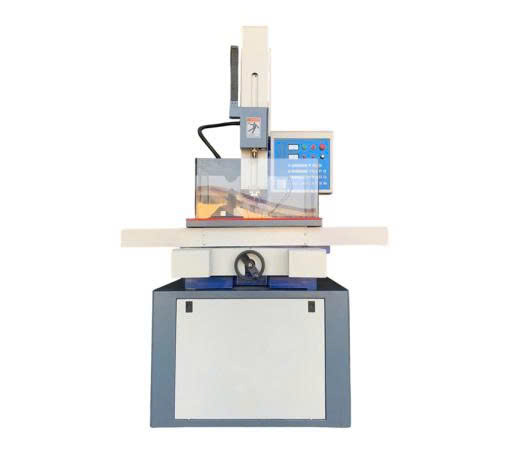

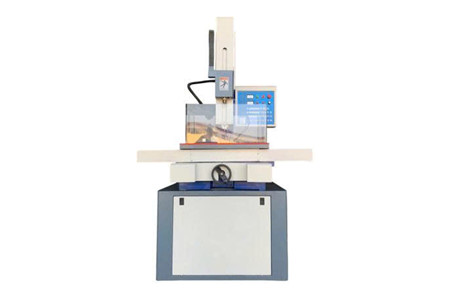

Máy bắn lỗ DD703

MÁY BẮN LỖ DD703 – BẮN LỖ SIÊU SÂU 300:1, CHINH PHỤC VẬT LIỆU CỨNG VÀ CHI TIẾT KHÓ

Trong gia công khuôn mẫu, có những lỗ nhỏ đến mức phương pháp khoan cơ học thông thường trở nên khó khăn, đặc biệt khi lỗ cần đi sâu qua những khối phôi dày hoặc nằm trên bề mặt nghiêng, cong và vị trí phức tạp. Máy bắn lỗ DD703 được phát triển để giải quyết chính xác bài toán đó bằng công nghệ gia công tia lửa điện EDM.

Còn được gọi là máy khoan xung EDM hay máy khoan lỗ nhỏ tốc độ cao, DD703 chuyên tạo lỗ mồi, lỗ xỏ dây, lỗ thoát khí, lỗ phun và các đường lỗ sâu trên khuôn mẫu, chi tiết cơ khí chính xác.

Điểm đáng chú ý là máy có thể gia công đường kính chỉ từ Ø0,3 đến Ø3,0 mm, đồng thời hỗ trợ tỷ lệ giữa đường kính và chiều sâu lỗ lên đến 300:1 theo thông số cung cấp – một lợi thế quan trọng khi xử lý các chi tiết dày và vật liệu khó gia công.

BẮN LỖ Ø0,3–3,0 MM – NHỎ NHƯNG KHÔNG GIỚI HẠN Ở CHI TIẾT DỄ

DD703 được cấu hình cho dải đường kính điện cực từ Ø0,3–Ø3,0 mm, đáp ứng các nhu cầu tạo lỗ nhỏ trong khuôn mẫu và gia công cơ khí chính xác.

Từ những lỗ xỏ dây phục vụ máy cắt dây CNC đến lỗ thoát khí, lỗ phun hoặc các lỗ công nghệ có kích thước nhỏ, máy mang đến một giải pháp chuyên dụng thay vì phải phụ thuộc hoàn toàn vào phương pháp khoan truyền thống.

🎯 Đường kính điện cực: Ø0,3–Ø3,0 mm

🔩 Hành trình X×Y: 300 × 400 mm

↕️ Hành trình trục Z: 350 mm

↕️ Hành trình đầu trục chính U: 300 mm

TỶ LỆ SÂU/ĐƯỜNG KÍNH LÊN ĐẾN 300:1 – CHINH PHỤC NHỮNG LỖ SIÊU SÂU

Đây chính là một trong những điểm tạo nên sức hút của DD703.

Theo thông số sản phẩm, tỷ lệ giữa đường kính và chiều sâu lỗ có thể lên đến 300:1, cho phép máy hướng tới những bài toán gia công lỗ sâu mà kích thước lỗ rất nhỏ.

Khi kết hợp phóng điện tần số cao với dòng dung dịch áp suất lớn, vật liệu được bóc tách bằng quá trình EDM thay vì sử dụng lực cắt cơ học trực tiếp. Nhờ đó, DD703 phù hợp với những chi tiết có độ cứng cao hoặc những vị trí mà việc đưa mũi khoan thông thường vào gia công gặp nhiều hạn chế.

TỐC ĐỘ BẮN 30–60 MM/PHÚT – RÚT NGẮN THỜI GIAN TẠO LỖ MỒI

Trong quy trình cắt dây EDM, tạo lỗ mồi là bước chuẩn bị quan trọng trước khi luồn dây. DD703 hướng đến việc rút ngắn công đoạn này với tốc độ bắn theo điều kiện vật liệu được cung cấp ở mức 30–60 mm/phút.

Tốc độ thực tế có thể thay đổi tùy thuộc vào vật liệu, đường kính lỗ, chiều sâu và điều kiện gia công, nhưng khả năng xử lý nhanh giúp doanh nghiệp chủ động hơn khi cần chuẩn bị nhiều lỗ mồi cho các chi tiết khuôn.

⚡ Tốc độ điều chỉnh lớn nhất của trục chính: 120 mm/phút

🔄 Tốc độ đầu xoay trục C: khoảng 45 RPM

KHÔNG CHỈ LÀ MẶT PHẲNG – GIA CÔNG CẢ BỀ MẶT PHỨC TẠP

Một lợi thế đáng chú ý của công nghệ bắn lỗ EDM là khả năng tiếp cận những vị trí mà phương pháp khoan thông thường khó xử lý.

DD703 có thể được ứng dụng cho các chi tiết có bề mặt nghiêng, bề mặt cong, rãnh hẹp hoặc hình dạng phức tạp, tùy thuộc vào cách gá đặt và yêu cầu gia công.

Đặc biệt, máy có thể xử lý nhiều nhóm vật liệu thường gặp trong gia công khuôn mẫu và cơ khí chính xác như:

🔧 Thép khuôn SKD

⚙️ Hợp kim cứng Carbide

🛠️ Inox

🔩 Đồng

🔧 Nhôm

Đây là yếu tố giúp DD703 trở thành thiết bị hỗ trợ hữu ích trong các xưởng chuyên gia công khuôn và chi tiết có độ cứng cao.

HIỂN THỊ 3 TRỤC – KIỂM SOÁT VỊ TRÍ GIA CÔNG TRỰC QUAN

Độ chính xác của lỗ không chỉ phụ thuộc vào khả năng phóng điện mà còn nằm ở việc định vị phôi và kiểm soát hành trình.

DD703 được trang bị hệ thống hiển thị số cho các trục X, Y, Z, hỗ trợ người vận hành theo dõi vị trí trong quá trình thiết lập.

Trục Z có hành trình 350 mm, trong khi đầu trục chính U có hành trình 300 mm, tạo không gian điều chỉnh phù hợp cho nhiều cấu hình phôi khác nhau.

Cơ cấu dẫn hướng và chuyển động được thiết kế để hỗ trợ quá trình di chuyển ổn định, thuận tiện khi thực hiện các công việc yêu cầu định vị lỗ chính xác.

BÀN LÀM VIỆC 300 × 400 MM – TẢI PHÔI ĐẾN 300 KG

DD703 không chỉ tập trung vào những lỗ có đường kính nhỏ mà còn được cấu hình để phục vụ các chi tiết tương đối lớn trong phạm vi làm việc của máy.

Bàn làm việc có kích thước 320 × 440 mm, hành trình X×Y đạt 300 × 400 mm và khả năng chịu tải phôi theo thông tin sản phẩm lên đến 300 kg.

Khi kết hợp với hệ thống đồ gá phù hợp, cấu hình này giúp người dùng chủ động hơn trong việc cố định các chi tiết khuôn, thép và phôi có trọng lượng đáng kể.

DUNG DỊCH LÀM VIỆC LÀ NƯỚC – VẬN HÀNH THUẬN TIỆN, TỐI ƯU CHI PHÍ

Một điểm đáng chú ý khác của DD703 là hệ thống gia công sử dụng nước sạch làm dung dịch làm mát/làm việc.

Dung dịch được đưa đến vùng gia công với áp lực tối đa 6–8 MPa, hỗ trợ quá trình làm mát và cuốn vật liệu gia công ra khỏi vùng bắn lỗ.

💧 Dung dịch làm mát: Nước sạch

💧 Thể tích thùng dung dịch: 25 L

💧 Áp lực dung dịch gia công: 6–8 MPa

Việc sử dụng nước làm dung dịch làm việc cũng giúp hệ thống dễ tiếp cận hơn trong quá trình vận hành và bảo dưỡng.

CÔNG SUẤT 2,2 KW – KẾT CẤU GỌN, DỄ BỐ TRÍ

Với công suất lớn nhất 2,2 kW, nguồn điện 380V/50Hz và kích thước máy 800 × 1100 × 2000 mm, DD703 được thiết kế để bố trí trong môi trường xưởng cơ khí và khu vực gia công khuôn mẫu.

Trọng lượng máy khoảng 600 kg, tạo nên một kết cấu đủ chắc chắn cho thiết bị gia công EDM, đồng thời vẫn thuận tiện để quy hoạch không gian nhà xưởng theo từng khu vực chức năng.

TẠO LỖ MỒI CHO CẮT DÂY – BƯỚC NHỎ, VAI TRÒ LỚN

Một trong những ứng dụng quan trọng nhất của DD703 là tạo lỗ mồi cho máy cắt dây EDM.

Khi cần cắt một biên dạng kín bên trong phôi, dây EDM cần có điểm bắt đầu để luồn qua. Lúc này, một lỗ mồi có kích thước phù hợp sẽ trở thành bước kết nối giữa công đoạn bắn lỗ và công đoạn cắt dây.

DD703 giúp doanh nghiệp chủ động thực hiện công đoạn này ngay tại xưởng, đặc biệt hữu ích khi phải xử lý khuôn dày, vật liệu cứng hoặc những vị trí không thuận lợi cho khoan cơ học.

ỨNG DỤNG THỰC TẾ CỦA MÁY BẮN LỖ DD703

🔹 Tạo lỗ mồi/lỗ xỏ dây cho máy cắt dây CNC EDM.

🔹 Tạo lỗ thoát khí trên khuôn và chi tiết kỹ thuật.

🔹 Tạo lỗ phun trong các ứng dụng gia công khuôn phù hợp.

🔹 Gia công lỗ sâu trên các khối phôi dày.

🔹 Gia công vật liệu sau nhiệt luyện và các vật liệu có độ cứng cao.

🔹 Gia công bề mặt nghiêng, cong hoặc vị trí khó tiếp cận bằng phương pháp khoan thông thường.

THÔNG SỐ KỸ THUẬT MÁY BẮN LỖ DD703

Nội dung	Đơn vị	Thông số
Đường kính đầu kẹp điện cực	mm	Ø0,3–Ø3,0
Hành trình đầu trục chính – Trục U	mm	300
Hành trình trục chính – Trục Z	mm	350
Tốc độ điều chỉnh lớn nhất của trục chính	mm/min	120
Tốc độ đầu xoay – Trục C	RPM	45
Kích thước bàn làm việc	mm	320 × 440
Hành trình X × Y	mm	300 × 400
Khoảng cách lớn nhất từ bàn làm việc đến đầu dẫn hướng	mm	380
Độ cao bàn làm việc	mm	920
Công suất lớn nhất	kW	2,2
Dòng điện gia công lớn nhất	A	30
Nguồn điện cung cấp	Hz/V	50Hz/380V
Thể tích thùng dung dịch làm việc	L	25
Dung dịch làm mát	—	Nước sạch
Áp lực dung dịch gia công tối đa	MPa	6–8
Kích thước ngoại hình máy	mm	800 × 1100 × 2000
Trọng lượng máy	kg	600

DD703 – GIẢI PHÁP CHUYÊN DỤNG CHO NHỮNG LỖ NHỎ, LỖ SÂU VÀ VẬT LIỆU KHÓ

Khi một lỗ chỉ vài phần mười milimet nhưng phải đi sâu qua phôi dày, bài toán không còn đơn giản là “khoan một cái lỗ”. Đó là lúc công nghệ bắn lỗ EDM phát huy giá trị.

Với dải đường kính Ø0,3–3,0 mm, tỷ lệ sâu/đường kính lên đến 300:1, hành trình X×Y 300 × 400 mm, trục Z 350 mm, dòng gia công tối đa 30A và áp lực dung dịch 6–8 MPa, DD703 mang đến một giải pháp chuyên dụng cho các xưởng khuôn mẫu, cơ khí chính xác và gia công cắt dây EDM.

👉 Liên hệ ngay để được tư vấn máy bắn lỗ DD703 phù hợp với kích thước phôi, vật liệu và yêu cầu tạo lỗ của xưởng bạn – biến những vị trí khó gia công thành những công đoạn hoàn toàn có thể kiểm soát.
