Máy cắt giấy nâng hạ tự động GUOWANG GW137G (CIF4)

MÁY CẮT GIẤY NÂNG HẠ TỰ ĐỘNG GUOWANG GW137G (CIP4)

Máy cắt giấy nâng hạ tự động Guowang GW137G là thiết bị chuyên dụng cho công đoạn cắt xén giấy trong ngành in và gia công sau in. Máy có chiều rộng cắt tối đa 1370 mm, chiều dài cắt 1450 mm, chiều cao cắt 165 mm và tốc độ cắt lên đến 45 lần/phút.

Thiết bị được trang bị hệ thống cấp giấy độ chính xác cao, động cơ servo Yaskawa của Nhật Bản, kết cấu cổng trục chắc chắn, hệ thống thủy lực tăng áp nhanh và chương trình CIP4 hiệu suất cao. Đặc biệt, máy có thể kết hợp với hệ thống nâng hạ giấy thông minh QS-2 và hệ thống thu hạ giấy thông minh GS-2, hỗ trợ tự động hóa quá trình cấp và thu giấy, nâng cao hiệu quả sản xuất.

📊 THÔNG SỐ KỸ THUẬT

Thông số	GW137G
Mã máy	GW137G
Chiều rộng cắt	137 cm / 53.94 inch
Chiều cao cắt (không bao gồm tấm ép)	16.5 cm / 6.5 inch
Chiều dài cắt	145 cm / 57.09 inch
Công suất máy chủ	4 kW
Trọng lượng tịnh	4500 kg / 9900 lbs
Chiều rộng máy (gồm mép bàn)	287 cm / 112.99 inch
Chiều rộng máy (không gồm mép bàn)	259.5 cm / 101.77 inch
Chiều dài máy	280 cm / 109.65 inch
Chiều cao máy	165 cm / 65 inch
Chiều dài bàn trước	73.5 cm / 28.94 inch
Chiều cao mặt bàn	90 cm / 35.43 inch
Áp suất tấm ép tối thiểu	150 daN / 330 lbs
Áp suất tấm ép tối đa	4500 daN / 9900 lbs
Kích thước dao (Dày × Rộng × Dài)	13.75 × 160 × 1605 mm / 0.54 × 6.3 × 63.19 inch
Diện tích mài tối đa	6 cm / 2.36 inch
Khổ cắt tối thiểu (không bao gồm tấm ép)	2.5 cm / 1 inch
Khổ cắt tối thiểu (bao gồm tấm ép)	9.5 cm / 3.74 inch
Tốc độ cắt	45 lần/phút
Kích thước đóng gói (D × R × C)	295 × 155 × 200 cm / 116.14 × 55.12 × 78.74 inch
Nguồn điện	361–399 V
Thông số dây điện	2.5 mm²

✨ ĐẶC ĐIỂM NỔI BẬT

1️⃣ Hệ thống cấp giấy độ chính xác cao: Cấu trúc nạp giấy dạng khung có độ chính xác và độ cứng cao, được trang bị thanh dẫn hướng tuyến tính và vít me bi không có khe hở có độ chính xác cao, đảm bảo độ chính xác khi nạp giấy.

2️⃣ Màn hình hiển thị AU: Màn hình hiển thị sử dụng sản phẩm của AU, một nhà sản xuất LCD của Đài Loan, đảm bảo tuổi thọ sử dụng.

3️⃣ Máy tính công nghiệp Đài Loan: Bộ phận máy tính là máy tính công nghiệp của Đài Loan, có hiệu suất và độ ổn định đáng tin cậy, có thể thực hiện liên kết nhiều máy và quản lý máy tính từ xa.

4️⃣ Màn hình vận hành thân thiện: Màn hình vận hành của máy tính được thiết kế thân thiện với người dùng, giúp người vận hành dễ dàng thao tác.

5️⃣ Động cơ servo Yaskawa: Động cơ nạp giấy sử dụng động cơ servo Yaskawa của Nhật Bản, đạt độ chính xác cao và định vị nhanh chóng.

6️⃣ Nguồn điện điều khiển ổn định: Bộ phận điều khiển máy tính được cấp nguồn bằng nguồn điện chuyển mạch MW, đảm bảo tính ổn định của nguồn điện và bảo vệ hiệu quả bộ phận điều khiển máy tính để tránh hư hỏng do nguồn điện quá mức.

7️⃣ Thiết bị điện điều khiển nhập khẩu: Các bộ phận điều khiển điện áp thấp chính của toàn bộ máy đều sử dụng các thiết bị điện nhập khẩu, bao gồm OMRON, IDEC, Schneider, EATON của Mỹ, v.v.

8️⃣ Hệ thống thủy lực tăng áp nhanh: Bộ phận thủy lực sử dụng hệ thống tăng áp nhanh. Áp suất tuân thủ chứng nhận an toàn TUV của Đức và sử dụng van tỷ lệ của Mỹ để điều chỉnh áp suất vô cấp thông qua màn hình cảm ứng 19 inch.

9️⃣ Kết cấu cổng trục chắc chắn: Toàn bộ máy sử dụng cấu trúc cổng trục, thuận tiện cho người sử dụng lắp đặt và điều chỉnh.

🔟 Khung máy dạng tách rời: Khung máy sử dụng cấu trúc tách rời phổ biến trên thế giới, giúp cải thiện hiệu quả độ chính xác khi cắt và giúp người dùng bảo trì dễ dàng hơn.

1️⃣1️⃣ Bàn làm việc mạ crom: Bàn làm việc mạ crom giúp người dùng tiết kiệm thời gian bảo trì và kéo dài tuổi thọ.

1️⃣2️⃣ Cấu trúc thổi khí: Bàn làm việc được trang bị cấu trúc thổi khí để hỗ trợ việc đẩy và nạp giấy.

1️⃣3️⃣ Hệ thống bảo vệ an toàn: Cấu trúc an toàn tích hợp ở mặt sau của dao và lưới an toàn Swiss AB đáng tin cậy để cắt bằng cả hai tay, đảm bảo an toàn cho người vận hành.

1️⃣4️⃣ Cấu trúc an toàn mặt sau dao: Cấu trúc an toàn ở mặt sau dao được thiết kế độc đáo, giúp tránh hư hỏng máy do thao tác sai.

1️⃣5️⃣ Công nghệ xử lý chống biến dạng: Tất cả các bộ phận lớn của máy đều được xử lý bằng công nghệ rung và sẽ không bị biến dạng sau thời gian sử dụng lâu dài.

1️⃣6️⃣ Truyền động bánh răng trục vít kép: Cấu trúc truyền động bánh răng trục vít kép hiệu quả cải thiện đáng kể hiệu suất làm việc, giúp tần suất cắt lên tới 45 lần/phút.

1️⃣7️⃣ Cấu trúc lắp dao kiểu móc treo: Cấu trúc lắp dao kiểu móc treo giúp việc thay dao trở nên đơn giản và dễ dàng.

1️⃣8️⃣ Hệ thống bôi trơn tự động: Bộ phận cắt được trang bị hệ thống bôi trơn tự động theo tiêu chuẩn để tăng hiệu quả làm việc và kéo dài tuổi thọ của thiết bị.

1️⃣9️⃣ Chương trình CIP4 hiệu suất cao: Chức năng chương trình CIP4 hiệu suất cao tiêu chuẩn cải thiện đáng kể mức độ thông minh của máy và nâng cao hiệu quả công việc. Tương thích với các định dạng file PDF, JDF + JPG.

2️⃣0️⃣ Bộ nạp giấy tốc độ cao: Tốc độ chạy của bộ nạp giấy nhanh, lên tới 48 m/phút.

2️⃣1️⃣ Màn hình LCD cực lớn: Màn hình LCD cực lớn hướng dẫn quá trình vận hành máy một cách linh hoạt.

2️⃣2️⃣ Tự động điều chỉnh áp lực: Áp lực được tự động điều chỉnh theo kích thước của giấy.

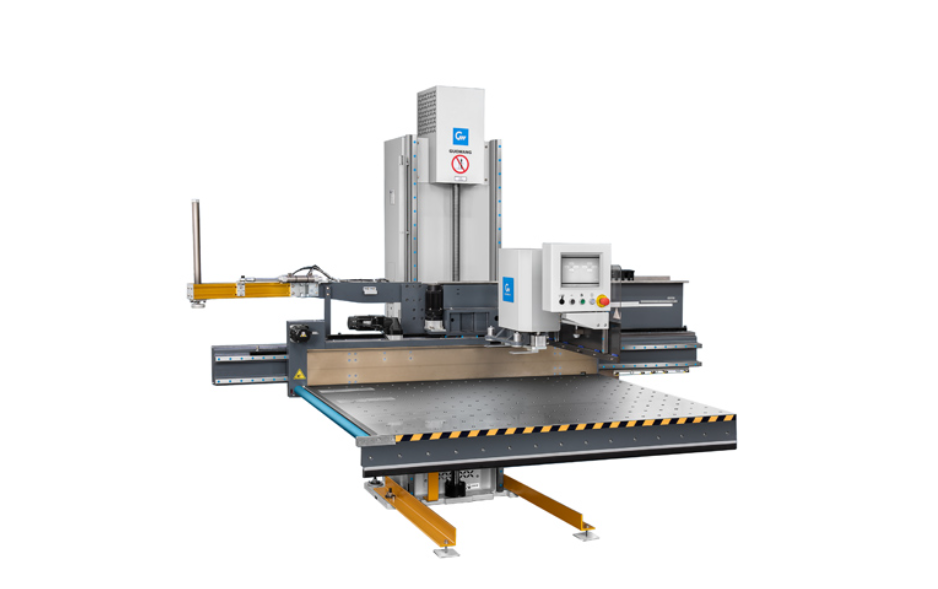

🏗️ HỆ THỐNG NÂNG HẠ GIẤY THÔNG MINH GUOWANG QS-2

Hệ thống nâng hạ giấy thông minh QS-2 hỗ trợ quá trình đưa chồng giấy vào máy cắt, giúp tự động hóa công đoạn cấp giấy và giảm thao tác thủ công.

📊 THÔNG SỐ KỸ THUẬT QS-2

Thông số	QS-2
Mã máy	QS-2
Khổ giấy tối thiểu (Y)	400 mm
Khổ giấy tối thiểu (X)	600 mm
Khổ giấy tối đa (Y)	1100 mm (chồng dọc) / 1060 mm (chồng ngang)
Khổ giấy tối đa (X)	1350 mm
Chiều cao mỗi lớp tối thiểu	55 mm
Chiều cao mỗi lớp tối đa	165 mm
Chiều cao xếp chồng tối đa	1600 mm
Tải trọng tối đa	380 kg
Thời gian lấy giấy nhanh nhất	40 giây
Thời gian lấy giấy chậm nhất	55 giây
Chỉ số tiếng ồn	< 75 dB
Chiều dài (B)	3770 mm
Chiều sâu (A)	2080 mm
Chiều cao	2412 mm
Trọng lượng tịnh	1604 kg
Áp suất khí	5–8 bar
Lượng khí dùng	5 L/phút
Công suất điện áp	220–240 V, 50/60 Hz
Công suất tiêu hao tối đa	15 A
Lưu lượng điện an toàn tối đa	25 A
Điện áp	360–420 V, 50/60 Hz, 3 pha
Lưu lượng điện tối đa	8.8 A
Lưu lượng điện an toàn tối đa	16 A
Kích thước đóng gói	2320 × 3200 × 2487 mm

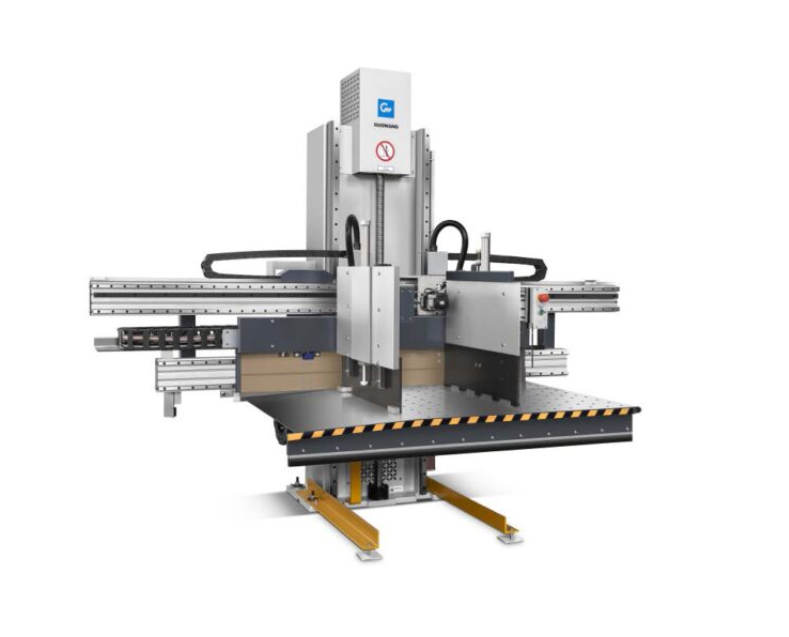

🏗️ HỆ THỐNG THU HẠ GIẤY THÔNG MINH GUOWANG GS-2

Hệ thống thu hạ giấy thông minh GS-2 hỗ trợ thu và xếp chồng giấy sau khi cắt, giúp giảm thao tác thủ công và thuận tiện cho quá trình vận chuyển, tiếp tục gia công.

📊 THÔNG SỐ KỸ THUẬT GS-2

Thông số	GS-2
Mã máy	GS-2
Khổ giấy tối thiểu (X × Y)	400 × 400 mm
Khổ giấy tối đa (X × Y)	1280 × 1050 mm
Chiều cao mỗi lớp tối thiểu	40 mm
Chiều cao mỗi lớp tối đa	165 mm
Chiều cao xếp chồng tối đa	1600 mm
Tải trọng tối đa	300 kg
Thời gian dỡ giấy nhanh nhất	30 giây
Thời gian dỡ giấy chậm nhất	40 giây
Chỉ số tiếng ồn	< 75 dB
Chiều rộng (dài) (B)	3240 mm
Chiều sâu (A)	1807 mm
Chiều cao	2427 mm
Trọng lượng tịnh	1440 kg
Áp suất khí	5–8 bar
Lượng khí dùng	5 L/phút
Công suất điện áp	220–240 V, 50/60 Hz, 3 pha
Công suất tiêu hao tối đa	15 A
Lưu lượng điện an toàn tối đa	25 A
Điện áp	360–420 V, 50/60 Hz, 3 pha
Lưu lượng điện tối đa	8.8 A
Lưu lượng điện an toàn tối đa	16 A
Kích thước đóng gói	3150 × 2100 × 2250 mm

⚙️ ỨNG DỤNG THỰC TẾ

📄 Cắt xén giấy sau in: Cắt chồng giấy thành các kích thước theo yêu cầu với chiều rộng cắt tối đa 1370 mm và chiều dài cắt 1450 mm.

📚 Gia công sách và ấn phẩm: Phù hợp để cắt xén sách, catalogue, tạp chí, tài liệu và các sản phẩm in khổ lớn.

🏭 Dây chuyền in công nghiệp: Có thể kết hợp với máy in và các thiết bị gia công sau in để nâng cao hiệu quả sản xuất.

📦 Cấp giấy tự động: Hệ thống nâng hạ giấy QS-2 hỗ trợ đưa chồng giấy vào máy với chiều cao xếp chồng tối đa 1600 mm và tải trọng tối đa 380 kg.

📥 Thu giấy tự động: Hệ thống thu hạ giấy GS-2 hỗ trợ xếp chồng giấy sau khi cắt với chiều cao tối đa 1600 mm và tải trọng tối đa 300 kg.

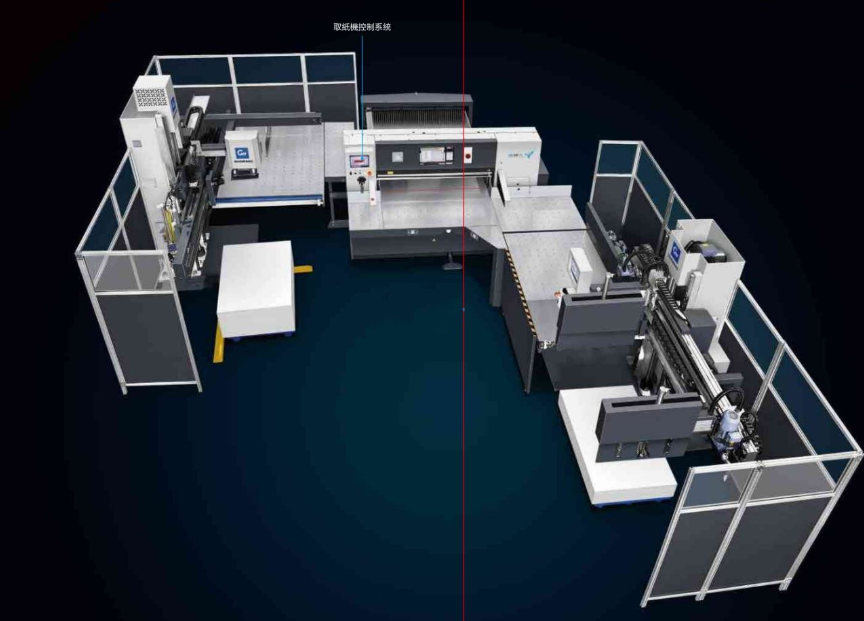

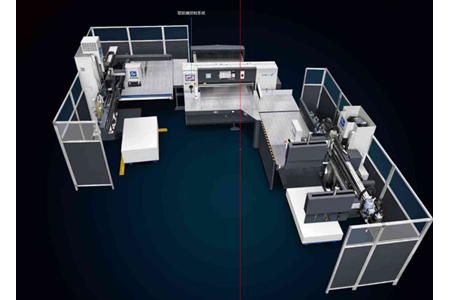

🔄 Tự động hóa quy trình: Kết hợp máy cắt GW137G với hệ thống QS-2 và GS-2 giúp giảm thao tác thủ công, hỗ trợ quy trình cấp – cắt – thu giấy liên tục và hiệu quả.

📞 LIÊN HỆ NGAY ĐỂ NHẬN TƯ VẤN VÀ BÁO GIÁ

Guowang GW137G – Máy cắt giấy nâng hạ tự động, chiều rộng cắt 1370 mm, chiều dài cắt 1450 mm, tốc độ 45 lần/phút, kết hợp hệ thống nâng giấy QS-2 và thu giấy GS-2, phù hợp cho dây chuyền in và gia công giấy chuyên nghiệp.
