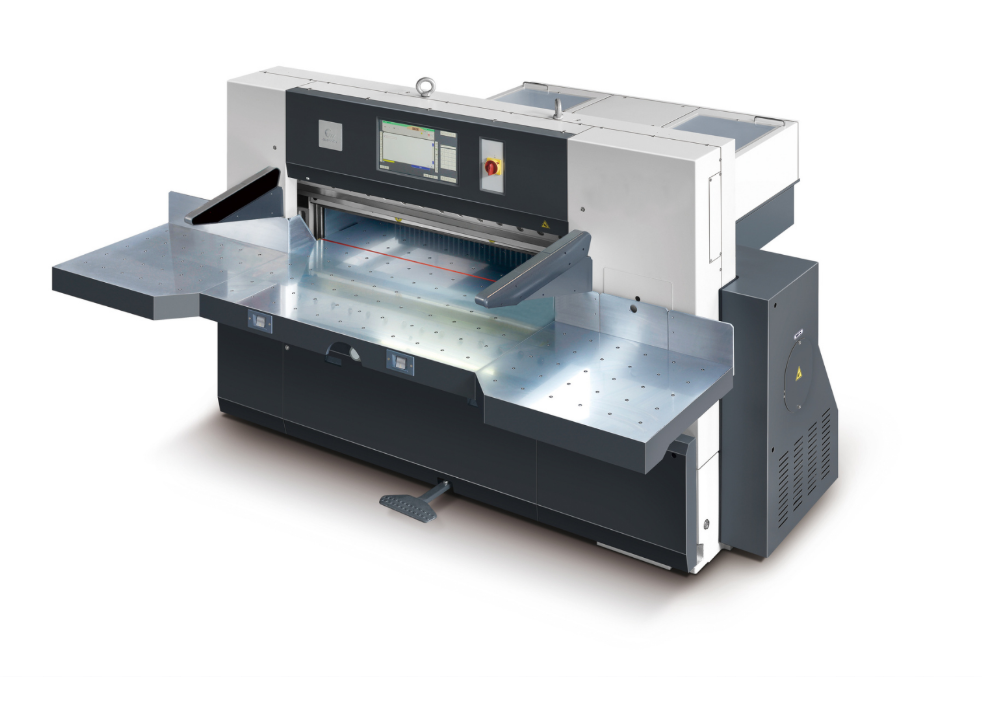

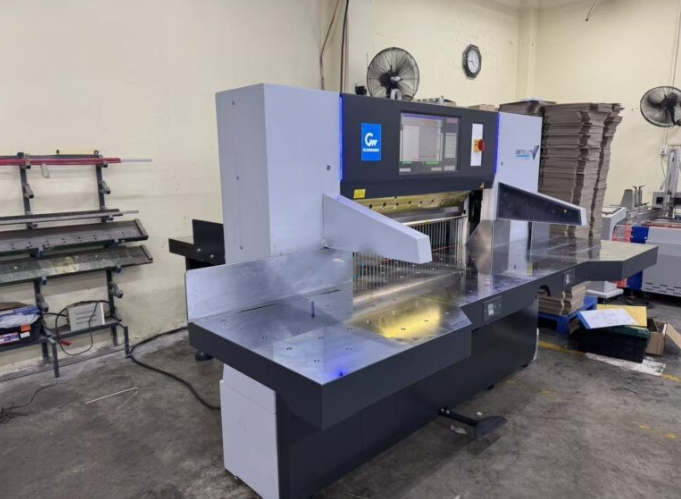

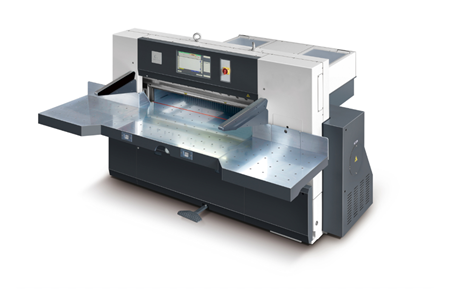

Máy cắt xén giấy Guowang DH137G

MÁY CẮT XÉN GIẤY GUOWANG DH137G (CIP4)

Máy cắt xén giấy Guowang DH137G là thiết bị chuyên dụng cho công đoạn cắt xén giấy trong ngành in và gia công sau in. Máy có chiều rộng cắt tối đa 1370 mm, chiều dài cắt 1730 mm, chiều cao cắt 165 mm và tốc độ cắt lên đến 45 lần/phút.

Thiết bị được trang bị hệ thống cấp giấy độ chính xác cao, động cơ servo Yaskawa của Nhật Bản, kết cấu cổng trục chắc chắn và hệ thống thủy lực tăng áp nhanh. Máy còn được tích hợp chương trình CIP4 hiệu suất cao, bàn làm việc mạ crom, cấu trúc thổi khí và nhiều hệ thống bảo vệ an toàn, đáp ứng nhu cầu cắt xén giấy khổ lớn nhanh chóng, chính xác và ổn định.

📊 THÔNG SỐ KỸ THUẬT

Thông số	DH137G
Mã máy	DH137G
Chiều rộng cắt	137 cm / 53.94 inch
Chiều cao cắt	16.5 cm / 6.5 inch
Chiều dài cắt	173 cm / 68.11 inch
Công suất máy chủ	5.5 kW
Trọng lượng tịnh	4800 kg / 10560 lbs
Chiều rộng máy (gồm mép bàn)	337 cm / 132.68 inch
Chiều rộng máy (không gồm mép bàn)	299.5 cm / 117.91 inch
Chiều dài máy	318.5 cm / 125.40 inch
Chiều cao máy	180 cm / 70.87 inch
Chiều dài phía trước bàn	75.5 cm / 29.72 inch
Chiều cao mặt bàn	90 cm / 35.43 inch
Áp suất tấm ép tối thiểu	200 daN / 440 lbs
Áp suất tấm ép tối đa	4500 daN / 9900 lbs
Kích thước lưỡi dao (Dày × Rộng × Dài)	13.75 × 160 × 1630 mm / 0.54 × 6.3 × 64.17 inch
Dao có thể mài tối đa	6 cm / 2.36 inch
Kích thước cắt tối thiểu (bao gồm tấm ép)	9.5 cm / 3.74 inch
Kích thước cắt tối thiểu (không bao gồm tấm ép)	2.5 cm / 1 inch
Tốc độ cắt	45 lần/phút
Kích thước đóng gói (D × R × C)	360 × 160 × 210 cm / 141.73 × 62.99 × 82.68 inch
Điện áp	361–399 V
Thông số dây điện	4 mm²

✨ ĐẶC ĐIỂM NỔI BẬT

1️⃣ Hệ thống cấp giấy độ chính xác cao: Cấu trúc nạp giấy dạng khung có độ chính xác và độ cứng cao, được trang bị thanh dẫn hướng tuyến tính và vít me bi không có khe hở có độ chính xác cao, đảm bảo độ chính xác khi nạp giấy.

2️⃣ Màn hình hiển thị AU: Màn hình hiển thị sử dụng sản phẩm của AU, một nhà sản xuất LCD của Đài Loan, đảm bảo tuổi thọ sử dụng.

3️⃣ Máy tính công nghiệp Đài Loan: Bộ phận máy tính là máy tính công nghiệp của Đài Loan, có hiệu suất và độ ổn định đáng tin cậy, có thể thực hiện liên kết nhiều máy và quản lý máy tính từ xa.

4️⃣ Màn hình vận hành thân thiện: Màn hình vận hành của máy tính được thiết kế thân thiện với người dùng, giúp người vận hành dễ dàng thao tác.

5️⃣ Động cơ servo Yaskawa: Động cơ nạp giấy sử dụng động cơ servo Yaskawa của Nhật Bản, đạt độ chính xác cao và định vị nhanh chóng.

6️⃣ Nguồn điện điều khiển ổn định: Bộ phận điều khiển máy tính được cấp nguồn bằng nguồn điện chuyển mạch MW, đảm bảo tính ổn định của nguồn điện và bảo vệ hiệu quả bộ phận điều khiển máy tính để tránh hư hỏng do nguồn điện quá mức.

7️⃣ Thiết bị điện điều khiển nhập khẩu: Các bộ phận điều khiển điện áp thấp chính của toàn bộ máy đều sử dụng các thiết bị điện nhập khẩu, bao gồm OMRON, IDEC, Schneider, EATON của Mỹ, v.v.

8️⃣ Hệ thống thủy lực tăng áp nhanh: Bộ phận thủy lực sử dụng hệ thống tăng áp nhanh. Áp suất tuân thủ chứng nhận an toàn TUV của Đức và sử dụng van tỷ lệ của Mỹ để điều chỉnh áp suất vô cấp thông qua màn hình cảm ứng 19 inch.

9️⃣ Kết cấu cổng trục chắc chắn: Toàn bộ máy sử dụng cấu trúc cổng trục, thuận tiện cho người sử dụng lắp đặt và điều chỉnh.

🔟 Khung máy dạng tách rời: Khung máy sử dụng cấu trúc tách rời phổ biến trên thế giới, giúp cải thiện hiệu quả độ chính xác khi cắt và giúp người dùng bảo trì dễ dàng hơn.

1️⃣1️⃣ Bàn làm việc mạ crom: Bàn làm việc mạ crom giúp người dùng tiết kiệm thời gian bảo trì và kéo dài tuổi thọ.

1️⃣2️⃣ Cấu trúc thổi khí: Bàn làm việc cũng được trang bị cấu trúc thổi khí để hỗ trợ việc đẩy và nạp giấy.

1️⃣3️⃣ Hệ thống bảo vệ an toàn: Cấu trúc an toàn tích hợp ở mặt sau của dao và lưới an toàn Swiss AB cực kỳ đáng tin cậy để cắt bằng cả hai tay, đảm bảo an toàn cho người vận hành.

1️⃣4️⃣ Cấu trúc an toàn mặt sau dao: Cấu trúc an toàn ở mặt sau dao được thiết kế độc đáo, giúp tránh hư hỏng máy do thao tác sai.

1️⃣5️⃣ Công nghệ xử lý chống biến dạng: Tất cả các bộ phận lớn của máy đều được xử lý bằng công nghệ rung và sẽ không bị biến dạng sau thời gian sử dụng lâu dài.

1️⃣6️⃣ Truyền động bánh răng trục vít kép: Cấu trúc truyền động bánh răng trục vít kép hiệu quả cải thiện đáng kể hiệu suất làm việc, giúp tần suất cắt lên tới 45 lần/phút.

1️⃣7️⃣ Cấu trúc lắp dao kiểu móc treo: Cấu trúc lắp dao kiểu móc treo giúp việc thay dao trở nên đơn giản và dễ dàng.

1️⃣8️⃣ Hệ thống bôi trơn tự động: Bộ phận cắt được trang bị hệ thống bôi trơn tự động theo tiêu chuẩn để tăng hiệu quả làm việc và kéo dài tuổi thọ của thiết bị.

1️⃣9️⃣ Chương trình CIP4 hiệu suất cao: Chức năng chương trình CIP4 hiệu suất cao tiêu chuẩn cải thiện đáng kể mức độ thông minh của máy và nâng cao hiệu quả công việc. Máy tương thích với các định dạng file PDF, JDF + JPG.

2️⃣0️⃣ Bộ nạp giấy tốc độ cao: Tốc độ chạy của bộ nạp giấy nhanh, lên tới 48 m/phút.

2️⃣1️⃣ Màn hình LCD cực lớn: Màn hình LCD cực lớn hướng dẫn quá trình vận hành máy một cách linh hoạt.

2️⃣2️⃣ Tự động điều chỉnh áp lực: Áp lực được tự động điều chỉnh theo kích thước của giấy.

⚙️ ỨNG DỤNG THỰC TẾ

📄 Cắt xén giấy sau in: Cắt chồng giấy thành các kích thước theo yêu cầu với độ chính xác cao.

📚 Gia công sách và ấn phẩm: Phù hợp để cắt xén sách, catalogue, tạp chí, tài liệu và các sản phẩm in khổ lớn.

🏭 Dây chuyền in công nghiệp: Có thể kết hợp với máy in và các thiết bị gia công sau in để nâng cao hiệu quả sản xuất.

📦 Gia công giấy khổ lớn: Đáp ứng nhu cầu cắt xén giấy với chiều rộng tối đa 1370 mm và chiều dài tối đa 1730 mm.

💻 Gia công tích hợp CIP4: Chương trình CIP4 cùng khả năng tương thích với PDF, JDF + JPG hỗ trợ quy trình sản xuất hiện đại và nâng cao hiệu quả công việc.

📞 LIÊN HỆ NGAY ĐỂ NHẬN TƯ VẤN VÀ BÁO GIÁ

Guowang DH137G – Máy cắt xén giấy khổ lớn, chiều rộng cắt tối đa 1370 mm, chiều dài cắt 1730 mm, tốc độ cắt 45 lần/phút, tích hợp CIP4, phù hợp cho các cơ sở in ấn và gia công giấy chuyên nghiệp.
