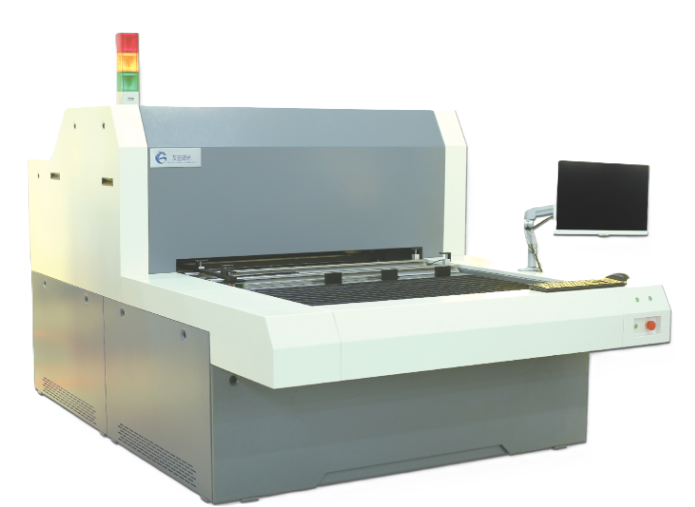

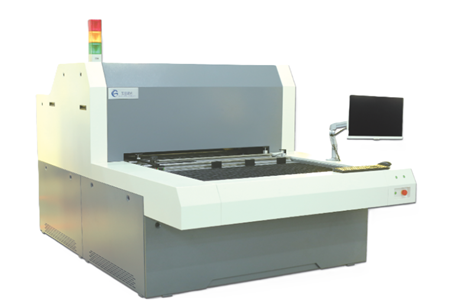

Máy chế bản in lụa Laser M4-880A

MÁY CHẾ BẢN IN LỤA LASER M4-880A

Máy chế bản in lụa Laser M4-880A là dòng thiết bị ghi bản trực tiếp CTS công nghệ cao, ứng dụng chùm tia laser 405nm độc lập kết hợp hệ thống chiếu hình ảnh quang học DMD hiện đại. Máy loại bỏ hoàn toàn nhu cầu sử dụng phim film tốn kém, mang lại độ chính xác phơi sáng tuyệt đối, tuổi thọ nguồn sáng dài lâu và tiết kiệm năng lượng vượt trội cho các xưởng in lụa chuyên nghiệp.

📊 THÔNG SỐ KỸ THUẬT

Đặc điểm	Thông số
Mã máy	M4-880A
Kích thước khung lưới tối đa	1200 × 1800 mm
Phạm vi phơi sáng tối đa	1100 × 1250 mm
Độ dày khung lưới	20–50 mm
Nguồn sáng & Công suất	Laser 405nm độc lập – Công suất 22W / 27W / 32W
Phương thức làm mát	Làm mát bằng nước (Water-cooling)
Tốc độ phơi sáng / hình ảnh	150 giây/m²
Độ phóng đại & Trường ảnh	Ống kính 2.052X
Chỉ số dây mạng (LPI)	133 LPI
Chiều rộng dòng hình ảnh lý luận	35 ± 5 µm (Độ đồng đều ±10%)
Độ chính xác & Sai số	Độ chính xác lặp lại: 10 µm Sai số kích thước: 50 µm (trong 1m), 100 µm (trong 2m)
Độ dày màng cảm quang	≤ 200 µm (keo gốc dung môi) ≤ 600 µm (keo gốc nước)
Định dạng file đầu vào	Gerber274X, TIFF
Hệ thống điều khiển & Chuyển động	Hệ thống chuyển động tuyến tính siêu chính xác, điều khiển ACS
Nguồn điện & Nguồn khí	220V / 50Hz / 4 kW

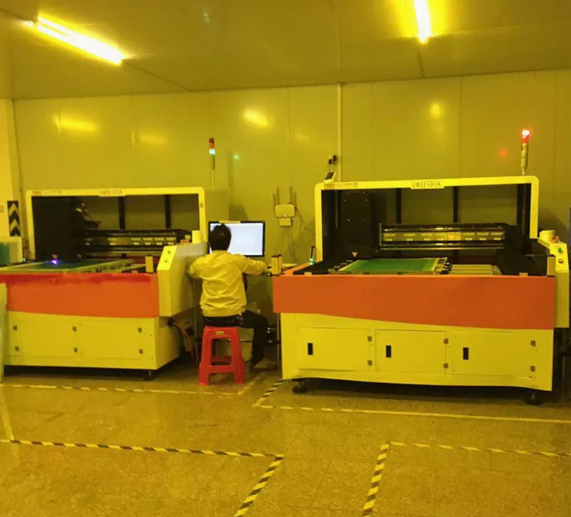

Điều kiện môi trường làm việc	Phòng ánh sáng vàng, Nhiệt độ: 21 ± 2°C, Độ ẩm: 50 ± 10%
Kích thước máy (D × R × C)	2.950 × 1.900 × 1.555 mm

✨ ĐẶC ĐIỂM NỔI BẬT

1️⃣ Nguồn sáng Laser 405nm công suất cao, tiết kiệm điện: Nguồn laser độc lập sở hữu tuổi thọ bền bỉ, góc phân tán cực nhỏ (≤3°) giúp chùm tia tập trung năng lượng cao nhưng tiêu thụ điện năng vô cùng tối ưu.

2️⃣ Ghi bản trực tiếp DMD không dùng phim: Chiếu hình ảnh trực tiếp lên bề mặt khung lưới cảm quang, hoàn toàn loại bỏ chi phí vật tư phim in, nâng cao độ nét của chân bản và rút ngắn thời gian chuẩn bị.

3️⃣ Hệ thống chuyển động ACS & Ống kính 2.052X: Khung máy tích hợp ray trượt tuyến tính độ chính xác cao kết hợp ống kính phóng đại 2.052X, đảm bảo sai số lặp lại chỉ 10 µm và tái tạo đường nét mảnh đến 35 µm.

4️⃣ Tốc độ ghi bản siêu tốc & Làm mát bằng nước: Đạt tốc độ phơi 150s/m² nhanh chóng; hệ thống làm mát bằng nước tuần hoàn giúp ổn định nhiệt độ nguồn laser, đảm bảo máy vận hành bền bỉ 24/7.

⚙ ỨNG DỤNG THỰC TẾ

📦 Chế bản in lụa / in lưới cao cấp: Chuyên dùng ghi bản trực tiếp cho ngành in bao bì cao cấp, tem nhãn decal, mạch in điện tử (PCB), kính, vải dệt và các sản phẩm in lụa đòi hỏi tràm mịn 133 LPI.

📄 Xử lý đa dạng loại keo cảm quang: Tương thích linh hoạt với màng keo cảm quang gốc dung môi (dày đến 200 µm) và keo gốc nước (dày đến 600 µm).

🏭 Trung tâm chế bản & Nhà máy quy mô lớn: Lựa chọn nâng cấp hoàn hảo cho các xưởng in lưới công nghiệp muốn tự động hóa hoàn toàn khâu chế bản, đạt tiêu chuẩn chất lượng quốc tế.

📞 LIÊN HỆ NGAY ĐỂ ĐƯỢC TƯ VẤN VÀ BÁO GIÁ

M4-880A – Máy chế bản in lụa Laser CTS hiện đại, phơi sáng trực tiếp không dùng phim, độ phân giải cao và vận hành ổn định.
