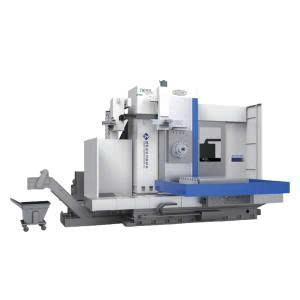

Máy doa TK(H)

MÁY DOA TK(H) – TRỤC CHÍNH Ø110, Ø130, Ø160, HÀNH TRÌNH LỚN, GIA CÔNG KHỔ LỚN

⚙️ Máy doa TK(H) là dòng máy doa có nhiều cấu hình trục chính, từ Ø110 mm, Ø130 mm đến Ø160 mm, đáp ứng các yêu cầu gia công với kích thước bàn và hành trình đa dạng.

🔥 Dòng máy gồm nhiều cấu hình như TK(H)6511B, TK(H)P6513, TK(H)6513, TK(H)P6516, TK(H)6516, cho phép lựa chọn theo đường kính trục chính, công suất động cơ, hành trình các trục và tải trọng bàn.

---

💥 3 CẤP TRỤC CHÍNH – Ø110, Ø130 VÀ Ø160 MM

🔩 TK(H)6511B: trục chính Ø110 mm

🔩 TK(H)6513 / TK(H)P6513: trục chính Ø130 mm

🔩 TK(H)6516 / TK(H)P6516: trục chính Ø160 mm

💪 Khi đường kính trục chính tăng, mô-men xoắn cực đại cũng được nâng lên:

⚡ Ø110: 1300/1600 M*m

⚡ Ø130: 2500/3000 M*m

⚡ Ø160: 3300/4000 M*m

📌 Đây là nền tảng quan trọng để lựa chọn cấu hình máy phù hợp với yêu cầu gia công và kích thước chi tiết.

---

🏗️ BÀN MÁY ĐA DẠNG – TẢI TRỌNG LÊN ĐẾN 10 TẤN

TK(H) được cung cấp với nhiều kích thước bàn làm việc khác nhau, từ 1000 × 1250 mm đến các tùy chọn lớn như 2000 × 2000 mm.

📐 Các lựa chọn bàn được thể hiện trong dữ liệu gồm:

🔧 1000 × 1250 mm

🔧 1250 × 1400 mm

🔧 1400 × 1600 mm

🔧 1600 × 1800 mm

🔧 2000 × 2000 mm

💪 Tải trọng tối đa cho phép đạt 5 tấn ở cấu hình Ø110 và lên đến 10 tấn ở các cấu hình Ø130 và Ø160.

---

🚀 HÀNH TRÌNH TRỤC X CÓ THỂ ĐẠT 4000 MM

Một trong những ưu điểm đáng chú ý của TK(H) là phạm vi hành trình X rộng, phù hợp với các chi tiết có kích thước lớn.

⚙️ Cấu hình Ø110 có hành trình X 2000/2500/3000 mm.

⚙️ Cấu hình Ø130 có thể đạt 2000/3000/4000 mm.

⚙️ Cấu hình Ø160 có hành trình X 3000/3500/4000 mm.

🔥 Hành trình X lớn giúp mở rộng không gian gia công theo chiều dài, đặc biệt phù hợp với các chi tiết cần xử lý trên phạm vi rộng.

---

⚡ HÀNH TRÌNH Y, Z, W VÀ U ĐƯỢC PHÂN BỔ THEO TỪNG CẤP MÁY

Ngoài trục X, các trục Y, Z, W và U cũng có nhiều lựa chọn hành trình.

🔧 Trục Y: từ 1500/2000 mm ở cấu hình Ø110 đến các lựa chọn 2000/2500/3000 mm trên cấu hình Ø160.

🔧 Trục Z: từ 1200/2000 mm đến 1600/2000 mm tùy cấu hình.

🔧 Trục W: 550 mm ở cấu hình Ø110, lên đến 800 mm ở Ø130 và 1000 mm ở Ø160.

🔧 Trục U: từ 140 mm đến 330 mm tùy model.

📌 Hệ thống nhiều trục hành trình rộng giúp máy có khả năng tiếp cận và xử lý các vị trí gia công khác nhau trên chi tiết.

---

🔥 CÔNG SUẤT ĐỘNG CƠ TĂNG THEO CẤP TRỤC CHÍNH

⚙️ Các cấu hình Ø110 sử dụng động cơ chính 19.5/23.4 kW.

⚙️ Cấu hình Ø130 sử dụng động cơ chính 25/30 kW.

⚙️ Cấu hình Ø160 sử dụng động cơ chính 41/49.2 kW.

💪 Công suất được phân bổ theo từng cấp máy, đáp ứng sự khác biệt về đường kính trục chính và năng lực gia công.

---

🎯 CHUẨN CÁN DAO JT50/BT50

🛠️ Các cấu hình TK(H) trong bảng thông số đều sử dụng chuẩn cán dao JT50/BT50.

📌 Đây là cấu hình được duy trì xuyên suốt dòng máy, giúp người dùng dễ dàng xác định hệ tiêu chuẩn dao khi lựa chọn thiết bị.

---

🚄 TỐC ĐỘ CHẠY DAO CAO – CHỦ ĐỘNG TRONG GIA CÔNG

Tốc độ chạy dao của các trục được thiết lập theo từng nhóm chuyển động.

⚡ X, Y, Z: lên đến 1–6000 mm/min.

⚡ W: từ 1–2000 mm/min đến 1–3000 mm/min.

⚡ U: từ 1–1000 mm/min đến 1–3000 mm/min.

🔄 B: các cấu hình có tốc độ từ 0–1 r/min hoặc 0–1.5 theo dữ liệu từng model.

---

🏎️ TỐC ĐỘ CHẠY NHANH HỖ TRỢ RÚT NGẮN THỜI GIAN DI CHUYỂN

🚀 Tốc độ chạy nhanh trục X, Y, Z đạt 10 m/min.

🚀 Trục W đạt từ 2.4 đến 3 m/min.

🚀 Trục U đạt từ 2.4 đến 3 m/min.

🚀 Trục B có thông số 1 đến 2.5 m/min theo cấu hình.

🔥 Các tốc độ chạy nhanh này giúp máy chủ động hơn trong quá trình định vị giữa các vị trí gia công.

---

📋 THÔNG SỐ KỸ THUẬT MÁY DOA TK(H)

Hạng mục	Đơn vị	TK(H)6511B	TK(H)P6513	TK(H)6513	TK(H)P6516	TK(H)6516	TK(H)P6516
Kích thước bàn làm việc	mm	1000 × 1250 / 1250 × 1400	1000 × 1250 / 1250 × 1400	1400 × 1600 / 1600 × 1800 / 2000 × 2000	1400 × 1600 / 1600 × 1800 / 2000 × 2000	1400 × 1600 / 1600 × 1800 / 2000 × 2000	1400 × 1600 / 1600 × 1800 / 2000 × 2000
Tải trọng tối đa cho phép của bàn làm việc	T	5	5	10	10	10	10
Đường kính trục chính	mm	Ø110	Ø110	Ø130	Ø130	Ø160	Ø160
Tốc độ trục chính	r/min	10–2500	10–2000 / 10–2000/2500	10–2000/2500	10–2000 / 10–1500/2000	10–1500/2000	10–1500
Chuẩn cán dao		JT50/BT50	JT50/BT50	JT50/BT50	JT50/BT50	JT50/BT50	JT50/BT50
Công suất động cơ chính	kW	19.5/23.4	19.5/23.4	25/30	25/30	41/49.2	41/49.2
Mô-men xoắn cực đại của trục chính	M*m	1300/1600	1300/1600 / 2500/3000	2500/3000	2500/3000 / 3300/4000	3300/4000	3300/4000
Hành trình trục X	mm	2000/2500/3000	2000/2500/3000	2000/3000/4000	2000/3000/4000 / 3000/3500/4000	3000/3500/4000	3000/3500/4000
Hành trình trục Y	mm	1500/2000	1500/2000	1600/2000/2500/3000	1600/2000	2000/2500/3000	2000/2500/3000
Hành trình trục Z	mm	1200/2000	1200/2000	1600/2000	1200/2000 / 1600/2000	1600/2000	1600/2000
Hành trình trục W	mm	550	550 / 800	800	800 / 1000	1000	1000
Hành trình trục U	mm	140	140	140	200	330	330
Tốc độ chạy dao X,Y,Z	mm/min	1–6000	1–6000	1–6000	1–6000	1–6000	1–6000
Tốc độ chạy dao W	mm/min	1–2000	1–2000 / 1–3000	1–3000	1–3000	1–3000	1–3000
Tốc độ chạy dao U	mm/min	1–1000	1–1000	1–1000	1–3000	1–3000	1–3000
Tốc độ chạy dao B		0–1.5	0–1.5 / 0–1	0–1	0–1	0–1	0–1
Tốc độ chạy nhanh X,Y,Z	m/min	10	10	10	10	10	10
Tốc độ chạy nhanh W	m/min	2.4	2.4 / 3	3	3	3	3
Tốc độ chạy nhanh U	m/min	2.4	2.4	2.4	3	3	3
Tốc độ chạy nhanh B	m/min	2.5	2.5 / 1	1	1	1	1

---

📞 TK(H) – MỞ RỘNG KHẢ NĂNG GIA CÔNG VỚI NHIỀU CẤP CẤU HÌNH

🔥 Từ trục chính Ø110, Ø130 đến Ø160 mm, hành trình X lên đến 4000 mm và tải trọng bàn tối đa 10 tấn, dòng TK(H) mang đến nhiều cấu hình để lựa chọn theo yêu cầu gia công.

📞 Liên hệ ngay để được tư vấn model và cấu hình TK(H) phù hợp với kích thước chi tiết, hành trình và năng lực sản xuất của xưởng bạn!

MÁY DOA TK(H) – TRỤC CHÍNH LỚN, HÀNH TRÌNH RỘNG, SẴN SÀNG CHO GIA CÔNG CHI TIẾT KHỔ LỚN.
