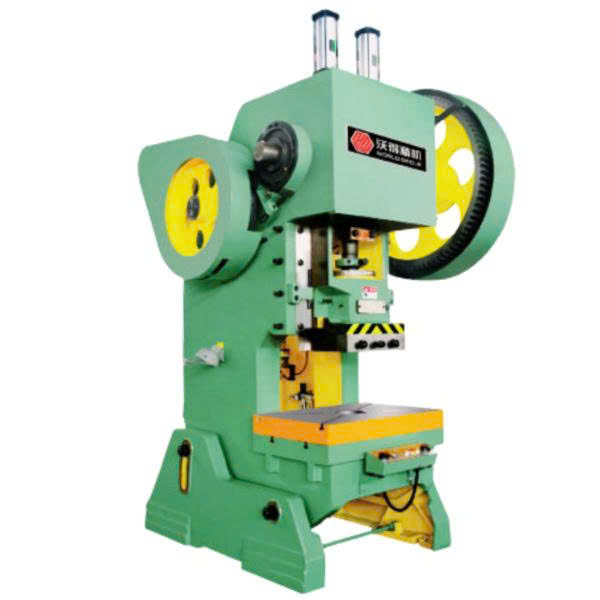

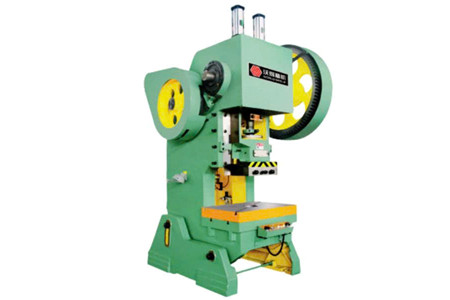

MÁY ÉP KIM LOẠI J23

MÁY ÉP KIM LOẠI J23 WORLD GROUP – LỰC DẬP MẠNH, KẾT CẤU VỮNG, ĐA DẠNG MODEL

⚙️ Máy ép kim loại J23 được sản xuất bởi thương hiệu WORLD GROUP, mang đến dải lựa chọn lực dập đa dạng từ 100 KN đến 800 KN, phù hợp với nhiều nhu cầu gia công và tạo hình kim loại.

🔥 Với các model J23-10T, J23-16T, J23-25T, J23-35T, J23-40T, J23-63T, J23-63A và J23-80T, người dùng có thể lựa chọn cấu hình máy theo yêu cầu lực ép, kích thước bàn làm việc và quy mô sản xuất.

---

💥 DẢI LỰC DẬP ĐA DẠNG – DỄ CHỌN ĐÚNG CẤU HÌNH

J23 được phát triển với nhiều cấp lực dập, từ các model nhỏ gọn cho nhu cầu gia công cơ bản đến những model lực lớn dành cho các yêu cầu tạo hình kim loại cao hơn.

🔩 J23-10T: lực dập danh nghĩa 100 KN

🔩 J23-16T: lực dập danh nghĩa 160 KN

🔩 J23-25T: lực dập danh nghĩa 250 KN

🔩 J23-35T: lực dập danh nghĩa 350 KN

🔩 J23-40T: lực dập danh nghĩa 400 KN

🔩 J23-63T: lực dập danh nghĩa 630 KN

🔩 J23-63A: lực dập danh nghĩa 630 KN

🔩 J23-80T: lực dập danh nghĩa 800 KN

📌 Dải lực rộng giúp doanh nghiệp chủ động hơn khi lựa chọn máy theo yêu cầu gia công thực tế.

---

⚡ HÀNH TRÌNH VÀ TỐC ĐỘ ĐƯỢC PHÂN BỔ THEO TỪNG MODEL

Từ J23-10T đến J23-80T, các thông số về hành trình lực dập, hành trình thanh trượt và số hành trình được thiết kế khác nhau theo từng cấp máy.

🚀 J23-10T có số hành trình tốc độ cao lên đến 145 min⁻¹, phù hợp với cấu hình máy lực nhỏ.

🚀 J23-16T đạt 125 min⁻¹, trong khi J23-25T đạt 55 min⁻¹.

🚀 Với các model lực lớn hơn, hành trình thanh trượt tăng từ 80 mm đến 120 mm, đáp ứng yêu cầu gia công với quy mô và kích thước khuôn khác nhau.

---

🏗️ BÀN LÀM VIỆC MỞ RỘNG – PHÙ HỢP NHIỀU KÍCH THƯỚC PHÔI

Kích thước bàn làm việc được mở rộng tương ứng với từng model, tạo không gian gia công phù hợp cho nhiều dạng phôi và khuôn.

📐 J23-10T: 370 × 240 mm

📐 J23-16T: 450 × 300 mm

📐 J23-25T: 560 × 370 mm

📐 J23-35T: 610 × 400 mm

📐 J23-40T: 700 × 460 mm

📐 J23-63T: 760 × 480 mm

📐 J23-63A: 860 × 570 mm

📐 J23-80T: 950 × 650 mm

🔥 Các model lực lớn sở hữu bàn làm việc rộng hơn, phù hợp khi cần xử lý phôi và khuôn có kích thước lớn hơn.

---

🔧 KHÔNG GIAN KHUÔN VÀ THANH TRƯỢT ĐƯỢC TÍNH TOÁN THEO CẤP MÁY

Khoảng cách từ tâm thanh trượt đến thân máy, khoảng cách giữa các trụ đứng và kích thước đáy thanh trượt thay đổi theo từng model.

🛠️ Điều này giúp từng cấu hình J23 có không gian làm việc tương ứng với khả năng dập của máy.

🛠️ Đường kính lỗ xử lý khuôn tăng từ 30 × 55 mm ở J23-10T lên đến 60 × 75 mm ở J23-80T.

🛠️ Đường kính lỗ thoát liệu cũng tăng từ 80 mm đến 200 mm tùy model.

---

🏋️ KẾT CẤU MÁY TĂNG THEO LỰC DẬP

Khi lực dập tăng, kích thước tổng thể của máy cũng được mở rộng tương ứng.

📏 J23-10T có kích thước ngoại hình 900 × 665 × 1658 mm.

📏 J23-40T đạt 1721 × 1335 × 2488 mm.

📏 J23-63A đạt 1958 × 1500 × 2868 mm.

📏 J23-80T đạt 2060 × 1715 × 3290 mm.

💪 Sự khác biệt về kích thước giúp người dùng lựa chọn máy phù hợp với không gian bố trí và yêu cầu lực dập của xưởng.

---

⚙️ CÔNG SUẤT ĐỘNG CƠ PHÂN BỔ THEO TỪNG MODEL

Công suất động cơ được lựa chọn theo cấp lực của máy:

🔹 J23-10T: 1.1 kW

🔹 J23-16T: 1.5 kW

🔹 J23-25T: 2.2 kW

🔹 J23-35T: 4 kW

🔹 J23-40T: 5.5 kW

🔹 J23-63T: 5.5 kW

🔹 J23-63A: 7.5 kW

🔹 J23-80T: 7.5 kW

---

📋 THÔNG SỐ KỸ THUẬT J23-10T, J23-16T, J23-25T

Hạng mục	J23-10T	J23-16T	J23-25T	Đơn vị
Lực dập danh nghĩa	100	160	250	KN
Hành trình lực dập danh nghĩa	2	2	2.5	mm
Hành trình thanh trượt	45	55	65	mm
Số hành trình (tốc độ cao)	145	125	55	min⁻¹
Độ cao đóng	180	220	270	mm
Mức độ điều chỉnh độ cao đóng	35	45	55	mm
Khoảng cách từ tâm thanh trượt đến thân máy	130	160	200	mm
Khoảng cách giữa các trụ đứng	180	220	270	mm
Kích thước bề mặt đáy của thanh trượt (trái phải × trước sau)	170 × 150	200 × 180	250 × 220	mm
Kích thước lỗ xử lý khuôn (đường kính × độ sâu)	30 × 55	40 × 60	40 × 60	mm
Kích thước bàn làm việc (trái phải × trước sau)	370 × 240	450 × 300	560 × 370	mm
Đường kính lỗ thoát liệu	80	100	120	mm
Độ dày bàn làm việc	35	40	50	mm
Độ dốc tối đa	35	35	30	mm
Khoảng cách từ bàn làm việc đến mặt đất	730	750	800	mm
Kích thước ngoại hình máy (trước sau × trái phải × cao)	900 × 665 × 1658	1150 × 847 × 1910	1345 × 950 × 2130	mm
Khoảng cách bu-long chân đế (trước sau × trái phải)	610 × 394	780 × 450	920 × 600	mm
Công suất động cơ	1.1	1.5	2.2	kW

---

📋 THÔNG SỐ KỸ THUẬT J23-35T, J23-40T, J23-63T

Hạng mục	J23-35T	J23-40T	J23-63T	Đơn vị
Lực dập danh nghĩa	350	400	630	KN
Hành trình lực dập danh nghĩa	3.5	6	6	mm
Hành trình thanh trượt	80	90	110	mm
Số hành trình (tốc độ cao)	50	45	50	min⁻¹
Độ cao đóng	290	320	360	mm
Mức độ điều chỉnh độ cao đóng	60	65	80	mm
Khoảng cách từ tâm thanh trượt đến thân máy	220	250	260	mm
Khoảng cách giữa các trụ đứng	280	340	350	mm
Kích thước bề mặt đáy của thanh trượt (trái phải × trước sau)	250 × 220	300 × 260	300 × 260	mm
Kích thước lỗ xử lý khuôn (đường kính × độ sâu)	40 × 60	50 × 70	50 × 70	mm
Kích thước bàn làm việc (trái phải × trước sau)	610 × 400	700 × 460	760 × 480	mm
Đường kính lỗ thoát liệu	130	150	180	mm
Độ dày bàn làm việc	60	65	80	mm
Độ dốc tối đa	30	30	20	mm
Khoảng cách từ bàn làm việc đến mặt đất	815	850	810	mm
Kích thước ngoại hình máy (trước sau × trái phải × cao)	1460 × 1058 × 2225	1721 × 1335 × 2488	1810 × 1350 × 2740	mm
Khoảng cách bu-long chân đế (trước sau × trái phải)	1020 × 650	1060 × 750	1180 × 850	mm
Công suất động cơ	4	5.5	5.5	kW

---

📋 THÔNG SỐ KỸ THUẬT J23-63A, J23-80T

Hạng mục	J23-63A	J23-80T	Đơn vị
Lực dập danh nghĩa	630	800	KN
Hành trình lực dập danh nghĩa	7	7	mm
Hành trình thanh trượt	110	120	mm
Số hành trình (tốc độ cao)	40	38	min⁻¹
Độ cao đóng	390	440	mm
Mức độ điều chỉnh độ cao đóng	80	90	mm
Khoảng cách từ tâm thanh trượt đến thân máy	310	350	mm
Khoảng cách giữa các trụ đứng	420	450	mm
Kích thước bề mặt đáy của thanh trượt (trái phải × trước sau)	400 × 360	430 × 360	mm
Kích thước lỗ xử lý khuôn (đường kính × độ sâu)	50 × 70	60 × 75	mm
Kích thước bàn làm việc (trái phải × trước sau)	860 × 570	950 × 650	mm
Đường kính lỗ thoát liệu	180	200	mm
Độ dày bàn làm việc	80	100	mm
Độ dốc tối đa	20	20	mm
Khoảng cách từ bàn làm việc đến mặt đất	850	850	mm
Kích thước ngoại hình máy (trước sau × trái phải × cao)	1958 × 1500 × 2868	2060 × 1715 × 3290	mm
Khoảng cách bu-long chân đế (trước sau × trái phải)	1300 × 920	1360 × 1010	mm
Công suất động cơ	7.5	7.5	kW

---

📞 CHỌN ĐÚNG MODEL – CHỦ ĐỘNG NĂNG LỰC DẬP

J23 WORLD GROUP mang đến nhiều lựa chọn lực dập và kích thước máy, giúp bạn dễ dàng cân đối giữa năng lực gia công, không gian lắp đặt và yêu cầu sản xuất.

🔥 Liên hệ ngay để được tư vấn model J23 phù hợp với nhu cầu gia công kim loại của bạn!

MÁY ÉP KIM LOẠI J23 WORLD GROUP – CHỌN ĐÚNG LỰC DẬP, SẴN SÀNG CHO SẢN XUẤT.
