Máy in flexo thùng carton lô anilox DG-H5A

MÁY IN FLEXO THÙNG CARTON LÔ ANILOX DG-H5A

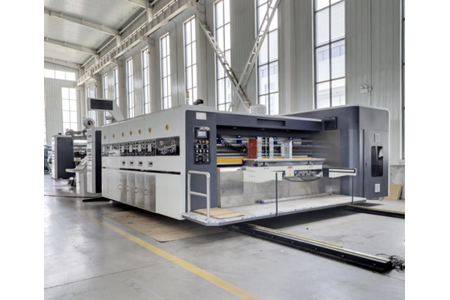

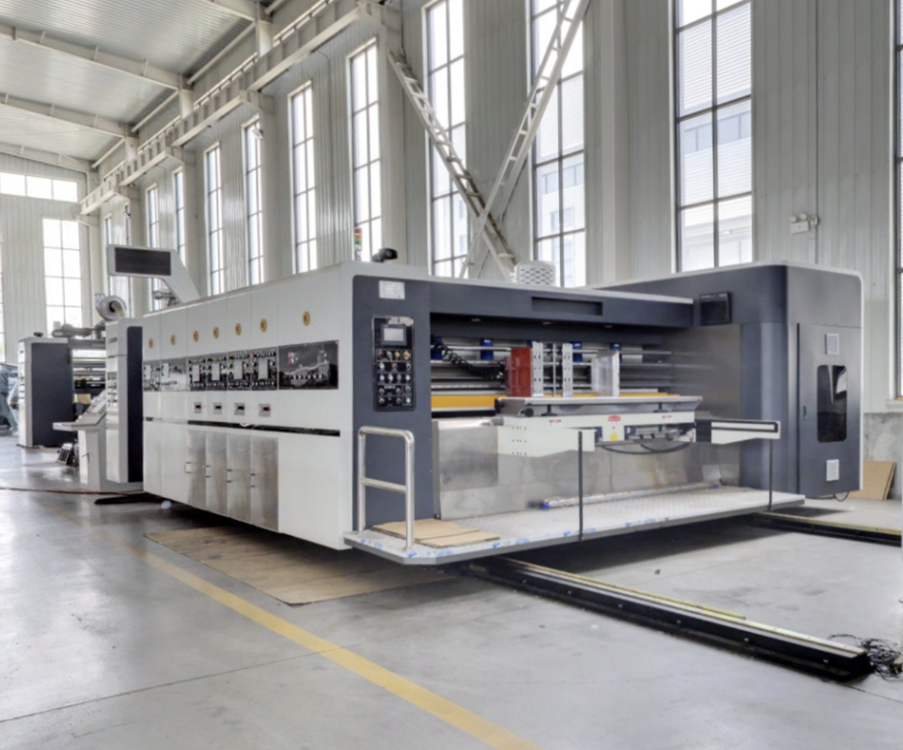

Máy in flexo thùng carton lô anilox DG-H5A là thiết bị tích hợp nhiều công đoạn trong sản xuất thùng carton, bao gồm nạp giấy, in, ép đường gân, bổ chạp, cắt góc, đục lỗ, cắt bế và xếp chồng. Máy được thiết kế cho carton sóng 3 lớp, 5 lớp, sử dụng hệ thống điều khiển PLC, điều chỉnh pha bằng bộ mã hóa và hệ thống nạp giấy hút chân không, hỗ trợ nâng cao độ chính xác và ổn định trong quá trình sản xuất.

📊 THÔNG SỐ KỸ THUẬT

Thông số	DG-H5A
Tốc độ thiết kế tối đa	200 tấm/phút
Khổ giấy nạp tối đa	2950 × 1400 mm
Khổ giấy nạp cách trang	2950 × 1500 mm
Khổ in tối đa	2800 × 1400 mm
Khổ giấy nạp tối thiểu	350 × 650 mm
Độ dày bản in tiêu chuẩn	7.2 mm
Khoảng cách khe bổ chạp tối thiểu	200 × 70 × 200 × 70 / 130 × 130 × 130 × 130 mm
Độ sâu rãnh chạp tối đa	420 mm
Độ chính xác in	±0.3 mm

✨ ĐẶC ĐIỂM NỔI BẬT

1️⃣ Tích hợp nhiều công đoạn: Máy bao gồm các bộ phận nạp giấy, in, cắt bế và xếp chồng, có thể thực hiện đồng thời các công đoạn in, ép đường gân, bổ chạp, cắt góc và đục lỗ trên carton sóng 3 lớp, 5 lớp.

2️⃣ Kết cấu thành máy chắc chắn: Thành máy được làm bằng gang đã qua xử lý nhiệt và ủ, độ dày 60 mm, giúp tăng khả năng hấp thụ rung và hạn chế biến dạng trong quá trình vận hành.

3️⃣ Gia công CNC chính xác: Các lỗ trên thành máy được gia công bằng trung tâm CNC có độ chính xác cao, khoảng cách tâm lỗ có thể đạt ±0.01 mm.

4️⃣ Bánh răng xoắn ốc chất lượng cao: Toàn bộ bánh răng truyền động sử dụng bánh răng xoắn ốc bằng thép hợp kim hàm lượng carbon cao, được mài chính xác, độ cứng bề mặt răng đạt HRC58–62, chiều rộng bánh răng 60 mm.

5️⃣ Hệ thống bôi trơn kín: Hệ thống truyền động sử dụng bôi trơn dạng phun kín, hỗ trợ duy trì hoạt động ổn định cho các bộ phận truyền động.

6️⃣ Điều chỉnh pha bằng PLC: Bộ phận in và bổ chạp sử dụng truyền động bánh răng hành tinh, việc điều chỉnh pha được thực hiện thông qua bộ mã hóa và PLC với độ chính xác kiểm soát có thể đạt ±0.1 mm.

7️⃣ Vòng bi và khớp nối chất lượng: Các vòng bi sử dụng thương hiệu nổi tiếng như Wazhou và Luozhou, kết hợp khớp nối không khóa cho hệ thống bánh răng hành tinh.

8️⃣ Bộ nạp giấy hút chân không: Bộ nạp carton sử dụng hệ thống hút chân không, bề mặt con lăn nạp giấy được làm bằng gốm giúp tăng khả năng chống mài mòn và hỗ trợ vận chuyển carton ổn định qua cụm in.

9️⃣ Hệ thống an toàn: Mỗi cụm in được trang bị chuông báo điện, ly hợp mô-men xoắn không đổi và công tắc dừng khẩn cấp. Các bộ phận được trang bị cơ cấu khóa khí nén nhằm hạn chế vận hành khi chưa khóa đúng vị trí.

🔟 Tự động về 0: Mỗi cụm in có chức năng tự động trở về 0, hỗ trợ thay đổi đơn hàng nhanh chóng và giảm lượng carton tiêu hao trong quá trình căn chỉnh.

1️⃣1️⃣ Màn hình điều khiển trực quan: Giao diện người-máy hiển thị các thông tin như tốc độ sản xuất, số lượng sản phẩm và cho phép điều chỉnh các bộ phận nạp giấy, in, bổ chạp và cắt bế.

1️⃣2️⃣ Thiết kế dạng module: Toàn bộ máy được thiết kế theo dạng module, cho phép cấu hình và mở rộng số lượng cụm chức năng tùy theo nhu cầu sản xuất.

1️⃣3️⃣ Thay đổi đơn hàng bằng một phím: Hệ thống có khả năng tự động điều chỉnh các thông số theo chiều dài, chiều rộng và chiều cao thùng carton, đồng thời điều chỉnh tấm chặn nạp giấy, dao bổ chạp và kích thước đường gân ép.

1️⃣4️⃣ Tự động nhận diện độ dày carton: Bộ nạp giấy được trang bị thiết bị thăm dò, có thể tự động tính toán độ dày carton và điều chỉnh áp suất nạp giấy, hỗ trợ thao tác nhanh chóng và thuận tiện.

📦 ỨNG DỤNG THỰC TẾ

🏭 Sản xuất thùng carton: Phù hợp cho các nhà máy sản xuất bao bì carton cần tích hợp nhiều công đoạn in và gia công trên cùng một thiết bị.

📦 Gia công carton sóng 3 lớp, 5 lớp: Máy được thiết kế để thực hiện các công đoạn in, ép đường gân, bổ chạp, cắt góc, đục lỗ và cắt bế trên nhiều loại carton sóng.

⚙️ Sản xuất tốc độ cao: Tốc độ thiết kế tối đa 200 tấm/phút, phù hợp với dây chuyền sản xuất thùng carton có sản lượng lớn.

📐 Gia công khổ lớn: Khổ giấy nạp tối đa 2950 × 1400 mm, khổ in tối đa 2800 × 1400 mm, đáp ứng nhiều quy cách thùng carton.

🎯 Sản xuất yêu cầu độ chính xác cao: Độ chính xác in đạt ±0.3 mm, kết hợp điều chỉnh pha bằng PLC và bộ mã hóa, phù hợp với các sản phẩm yêu cầu độ chính xác trong quá trình in và gia công.

🔄 Sản xuất nhiều đơn hàng: Chức năng thay đổi đơn hàng bằng một phím và tự động điều chỉnh thông số giúp thuận tiện khi sản xuất nhiều quy cách thùng carton khác nhau.

📞 LIÊN HỆ NGAY ĐỂ NHẬN TƯ VẤN VÀ BÁO GIÁ

DG-H5A là máy in flexo thùng carton lô anilox tích hợp in, ép đường gân, bổ chạp, cắt góc, đục lỗ, cắt bế và xếp chồng, có tốc độ thiết kế tối đa 200 tấm/phút, khổ in tối đa 2800 × 1400 mm và độ chính xác in ±0.3 mm, phù hợp cho các dây chuyền sản xuất carton sóng 3 lớp, 5 lớp.
