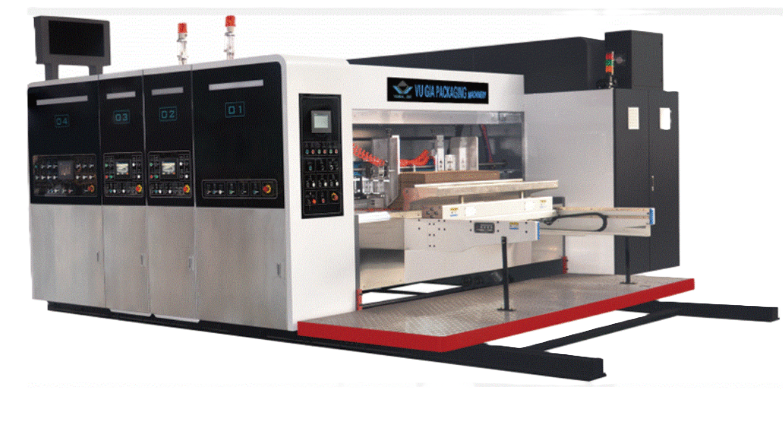

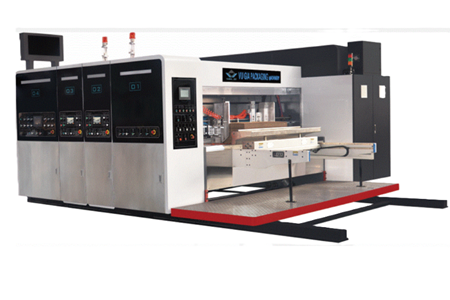

Máy in thùng carton hút dẫn chân không toàn phần GAFA-M4A

MÁY IN THÙNG CARTON HÚT DẪN CHÂN KHÔNG TOÀN PHẦN AFGA-M4AU

Máy in thùng carton hút dẫn chân không toàn phần AFGA-M4AU là thiết bị chuyên dùng cho in thùng carton, được thiết kế với hệ thống hút dẫn chân không toàn phần giúp hỗ trợ quá trình cấp giấy và truyền tải tấm carton ổn định. Máy tích hợp màn hình cảm ứng, điều khiển PLC, lưu đơn hàng và nhiều chức năng tự động, phù hợp cho dây chuyền sản xuất carton tốc độ cao.

📊 THÔNG SỐ KỸ THUẬT

Thông số	Thông số máy
Mã máy	AFGA-M4AU
Tốc độ cơ học tối đa	200 tấm/phút
Tốc độ vận hành kinh tế	150 tấm/phút (tốc độ thực tế phụ thuộc vào khổ, độ dày, chất lượng sóng…)
Khổ giấy nạp tối đa	1400 × 2900 mm
Khổ in tối đa	1400 × 2800 mm
Khổ giấy nạp cách trang	1500 × 2900 mm
Chiều cao nạp tối thiểu	380 mm (tốc độ thấp, bản in đầy)
Độ dày in theo tiêu chuẩn	7.2 mm
Độ dày bản in thích hợp	2–11 mm
Độ chính xác in	±0.5 mm
Công suất máy chủ	30 kW
Tổng công suất máy	45 kW (tùy thuộc máy có bao nhiêu cụm)

✨ ĐẶC ĐIỂM NỔI BẬT

1️⃣ Thiết kế theo tiêu chuẩn CE: Toàn bộ máy được thiết kế theo tiêu chuẩn an toàn CE của EU, hướng đến kết cấu tiêu chuẩn hóa và thuận tiện cho người vận hành. Các chức năng cài đặt, chỉnh lệch, vận hành, thay đổi và lưu đơn hàng có thể thực hiện trực tiếp trên màn hình cảm ứng.

2️⃣ Màn hình cảm ứng và điều khiển PLC: Hệ thống giao diện người – máy kết hợp điều khiển điện, hỗ trợ cài đặt về 0 thông minh, tự động reset bộ nhớ, lưu đơn hàng và các chức năng vận hành khác.

3️⃣ Gia công chính xác: Tấm tường máy và các bộ phận quan trọng được xử lý để loại bỏ ứng suất bên trong kim loại, sau đó gia công bằng trung tâm gia công chính xác và mài bằng máy mài CNC.

4️⃣ Trục và lô chất lượng cao: Toàn bộ trục máy và lô được làm bằng thép chất lượng cao, mài và hiệu chỉnh cân bằng động bằng máy tính, sau đó mạ crôm cứng trên bề mặt.

5️⃣ Bánh răng truyền động độ chính xác cao: Bánh răng được làm bằng thép hợp kim 40Cr, xử lý cacbon và tôi đạt độ cứng HRC58–62, gia công bằng phương pháp mài bánh răng cấp 6, hỗ trợ duy trì độ chính xác màu sắc trong quá trình sử dụng lâu dài.

6️⃣ Kết nối không cần chìa khóa: Các bộ phận truyền động như trục kết nối và bánh răng sử dụng kết nối bằng ống nối nở khí, giúp loại bỏ khe hở kết nối và phù hợp với hoạt động tốc độ cao, mô-men xoắn lớn.

7️⃣ Linh kiện truyền động chất lượng: Vòng bi truyền động và các bộ phận truyền động quan trọng sử dụng linh kiện thương hiệu HRB, thuận tiện cho bảo trì và có tuổi thọ sử dụng cao.

8️⃣ Hệ thống bôi trơn tự động: Máy sử dụng phương pháp bôi trơn tự động dạng phun, kết hợp thiết bị cân bằng tự động giúp duy trì lượng dầu phù hợp tại các bộ phận.

9️⃣ Tự động reset vị trí: Các bộ phận cấp giấy, in, bổ chạp và cắt bế có chức năng điều chỉnh vị trí trước, tự động trở về 0 và reset bộ nhớ.

🔟 Điều chỉnh khe hở bằng PLC: Khoảng cách khe hở làm việc của máy được điều chỉnh bằng PLC điện động và màn hình cảm ứng, giúp quá trình điều chỉnh nhanh chóng và thuận tiện.

1️⃣1️⃣ Điều khiển biến tần: Toàn bộ máy sử dụng điều khiển biến tần giúp máy khởi động và vận hành ổn định hơn, đồng thời hỗ trợ tiết kiệm năng lượng. Việc điều chỉnh pha có thể thực hiện cả khi máy dừng và khi máy đang chạy thông qua màn hình cảm ứng PLC.

1️⃣2️⃣ Lưu và quản lý đơn hàng: Người vận hành có thể cài đặt các thông số của từng bộ phận theo kích thước thùng carton, lưu lại và cấp mã đơn hàng. Khi sản xuất lại, chỉ cần tìm số đơn hàng đã lưu để thuận tiện thay đổi đơn hàng.

1️⃣3️⃣ Tự động đổ mực: Máy được trang bị chức năng tự động đổ mực bằng áp suất lô cao su. Người vận hành có thể bật chức năng gạt mực trên màn hình cảm ứng PLC và điều chỉnh áp suất giữa lô cao su và lô anilox. Khi cảm biến quang điện phát hiện áp suất phù hợp, máy sẽ tự động đổ mực, hạn chế tình trạng mực chảy trực tiếp vào lô bản in.

🏭 ỨNG DỤNG THỰC TẾ

📦 Nhà máy sản xuất thùng carton: In trên các tấm carton khổ lớn với tốc độ cao.

🏭 Doanh nghiệp bao bì: Phù hợp sản xuất thùng carton với yêu cầu thay đổi đơn hàng thường xuyên.

📦 Dây chuyền sản xuất carton: Tốc độ cơ học tối đa 200 tấm/phút, kết hợp hệ thống điều khiển PLC và lưu đơn hàng.

📞 LIÊN HỆ NGAY ĐỂ NHẬN TƯ VẤN VÀ BÁO GIÁ

AFGA-M4AU có tốc độ tối đa 200 tấm/phút, khổ giấy nạp đến 1400 × 2900 mm và độ chính xác in ±0.5 mm, phù hợp cho dây chuyền in thùng carton tốc độ cao.
