Máy mài dao cắt giấy – xén giấy MSQ-C2200

MÁY MÀI DAO CẮT GIẤY – XÉN GIẤY MSQ-C2200

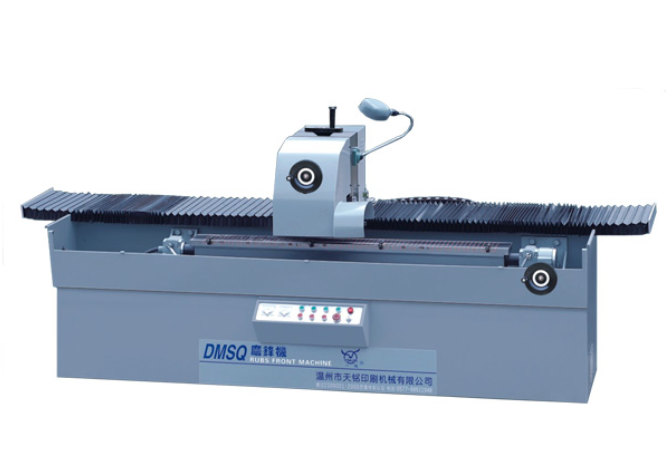

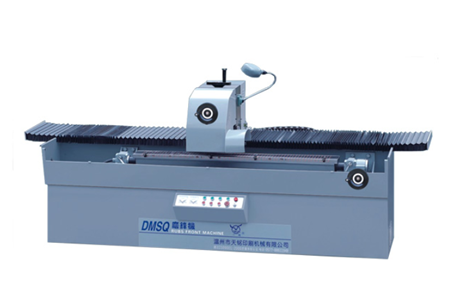

Máy mài dao MSQ-C2200 là dòng máy chuyên dụng để mài dao cắt giấy, dao xén giấy khổ lớn với chiều dài mài tối đa 2200mm. Máy được trang bị đầu mài chuyên dụng công suất 3kW, mâm hút từ 0.8kW, động cơ bước tiến độ chính xác cao và hệ thống làm mát tuần hoàn, đáp ứng nhu cầu mài dao trong các nhà máy giấy, in ấn và gia công giấy công nghiệp.

📊 THÔNG SỐ KỸ THUẬT

Thông số	MSQ-C2200
Kích thước mài tối đa	Dài: 2200mm; Rộng: 180mm; Dày: 80mm
Khổ rộng lưỡi dao mài	180mm
Kích thước đá mài	Ø200 × Ø100 × 100mm
Độ góc đặt bàn làm việc	±90°
Tốc độ đầu mài quay	4.5–6.5m/phút
Kích thước máy	2600 × 1100 × 1550mm
Trọng lượng máy	1.7T
Công suất động cơ bơm nước	120W
Công suất động cơ đầu mài	3kW – động cơ chuyên dụng cho máy mài độ chính xác cao
Công suất động cơ hai tốc độ	0.85kW – 0.65kW
Công suất mâm hút từ	0.8kW, toàn bộ bằng dây đồng
Phương thức vận hành	Bánh răng truyền động tốc độ kép
Công suất động cơ bước tiến	0.75kW, độ chính xác đạt 0.001
Dung sai độ phẳng của bàn làm việc	0.06/1000mm
Dung sai từ giá đỡ máy đến bàn làm việc	0.08/1000mm
Dung sai độ thẳng của cạnh sau khi mài	0.08/1000mm
Độ nhám bề mặt lưỡi dao sau khi mài	Ra: 0.015
Chuyển động hướng trục của trục chính đầu mài	0.014mm
Nguyên liệu làm đường ray dẫn	Thép
Nguyên liệu làm giá đỡ máy	Kết cấu gang đúc H20-40
Dây cuộn bàn làm việc	Dây đồng tím đường kính 0.9mm
Bánh răng	Đồng 6-6-3
Phương pháp định vị lưỡi dao	Được trang bị bàn định vị lưỡi dao phẳng
Tủ làm mát và phương pháp làm mát	Két nước bên ngoài, dễ vệ sinh, làm mát tuần hoàn
Tốc độ đá mài quay	1450 vòng/phút
Điện áp	380V, 3 pha 4 dây
Dây cáp đầu vào	4mm²
Tỷ lệ nước làm mát	1:30
Phương pháp vận chuyển	Xe nâng
Diện tích lắp máy	20m²

✨ ĐẶC ĐIỂM NỔI BẬT

1️⃣ Mài dao khổ lớn đến 2200mm: Hỗ trợ chiều dài mài tối đa 2200mm, chiều rộng lưỡi dao 180mm và độ dày 80mm, phù hợp với các loại dao xén giấy khổ lớn.

2️⃣ Đầu mài công suất 3kW: Động cơ đầu mài chuyên dụng có công suất 3kW, kết hợp tốc độ đá mài 1450 vòng/phút giúp quá trình mài ổn định và liên tục.

3️⃣ Độ chính xác bước tiến cao: Động cơ bước tiến 0.75kW có độ chính xác đạt 0.001, hỗ trợ kiểm soát chính xác chuyển động của đầu mài trong quá trình gia công.

4️⃣ Mâm hút từ công suất 0.8kW: Mâm hút từ sử dụng dây đồng giúp giữ lưỡi dao ổn định trên bàn làm việc, hạn chế dịch chuyển trong quá trình mài.

5️⃣ Độ chính xác lưỡi dao sau mài cao: Dung sai độ thẳng của cạnh dao sau khi mài đạt 0.08/1000mm, cùng độ phẳng bàn làm việc 0.06/1000mm, hỗ trợ đảm bảo chất lượng gia công.

6️⃣ Bàn làm việc xoay ±90°: Khả năng điều chỉnh góc bàn làm việc linh hoạt giúp đáp ứng nhiều yêu cầu mài và điều chỉnh góc dao khác nhau.

7️⃣ Làm mát tuần hoàn thuận tiện: Két nước được bố trí bên ngoài máy, thuận tiện vệ sinh và sử dụng hệ thống làm mát tuần hoàn trong quá trình mài.

8️⃣ Kết cấu chắc chắn, vận hành ổn định: Giá đỡ máy bằng gang đúc H20-40, ray dẫn bằng thép và bánh răng đồng 6-6-3 giúp máy duy trì sự ổn định khi làm việc.

⚙️ ỨNG DỤNG THỰC TẾ

🔪 Mài dao xén giấy khổ lớn: Phù hợp mài các loại dao xén có chiều dài lớn đến 2200mm, phục vụ bảo trì và phục hồi dao trong dây chuyền sản xuất.

📄 Nhà máy sản xuất giấy: Sử dụng để mài dao cho các hệ thống cắt, xén giấy công nghiệp, giúp chủ động hơn trong việc bảo dưỡng và phục hồi lưỡi dao.

🖨️ Ngành in và gia công giấy: Hỗ trợ mài dao phục vụ các công đoạn xén giấy in, giấy thành phẩm và vật liệu dạng tấm.

🏭 Xưởng mài và bảo trì dao: Thích hợp cho các đơn vị chuyên gia công, mài và phục hồi dao xén giấy khổ lớn với yêu cầu độ chính xác cao.

📞 LIÊN HỆ NGAY ĐỂ NHẬN TƯ VẤN VÀ BÁO GIÁ

MSQ-C2200 – Máy mài dao cắt giấy, xén giấy khổ lớn, chiều dài mài tối đa 2200mm, đầu mài 3kW, độ chính xác bước tiến 0.001 và hệ thống làm mát tuần hoàn, phù hợp cho nhu cầu mài dao công nghiệp.
