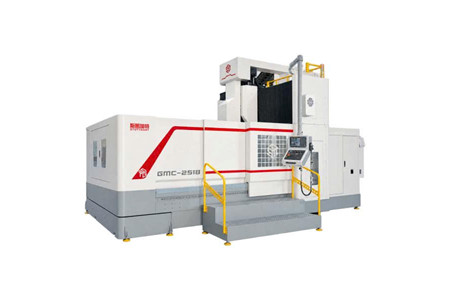

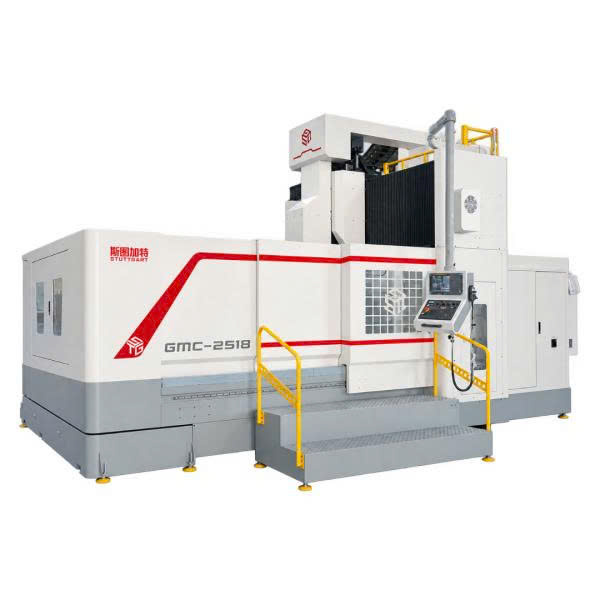

Máy Phay Giường GMC-2518

MÁY PHAY GIƯỜNG GMC-2518 STUTTGART – GIA CÔNG KHỔ LỚN, KẾT CẤU CỨNG VỮNG, ĐA CHỨC NĂNG

🔥 MÁY PHAY GIƯỜNG GMC-2518 là dòng máy gia công CNC dạng giường được thiết kế cho các chi tiết có kích thước lớn, yêu cầu không gian gia công rộng, khả năng chịu tải cao và độ ổn định trong quá trình vận hành.

⚙️ Không chỉ thực hiện phay, máy còn tích hợp nhiều phương thức gia công như doa, khoan, khoét, tarô ren và khoét bậc (counterboring), giúp mở rộng khả năng xử lý chi tiết trên cùng một hệ thống máy.

🏭 Dòng GMC gồm GMC-2018, GMC-2518, GMC-3018, GMC-3022 và GMC-4025, cung cấp nhiều cấu hình về hành trình, kích thước bàn và tải trọng, phù hợp với nhiều nhu cầu gia công cơ khí.

---

🚀 GIA CÔNG ĐA CHỨC NĂNG – PHAY, DOA, KHOAN, TARÔ TRÊN CÙNG MỘT MÁY

🔧 Phay: đáp ứng các nguyên công phay trên nhiều dạng chi tiết cơ khí.

🌀 Doa và khoét: hỗ trợ gia công lỗ và các bề mặt cần xử lý chính xác.

⚙️ Khoan: thực hiện các nguyên công khoan trên chi tiết có kích thước lớn.

🔩 Tarô ren: mở rộng khả năng gia công ren trực tiếp trên chi tiết.

📐 Khoét bậc (Counterboring): phù hợp với các yêu cầu gia công lỗ bậc.

✨ Việc tích hợp nhiều phương thức gia công giúp giảm nhu cầu chuyển chi tiết qua nhiều thiết bị khác nhau trong quy trình sản xuất.

---

🏗️ THÂN MÁY VÀ BÀN MÁY GANG ĐÚC – NỀN TẢNG CHO ĐỘ CỨNG VỮNG

💪 Thân máy và bàn máy sử dụng gang đúc chất lượng cao, độ bền cao, được tạo hình bằng phương pháp đúc khuôn cát nhựa (resin sand casting).

⚙️ Kết cấu này tạo nền tảng cho hệ thống máy có độ cứng vững cần thiết khi gia công các chi tiết kích thước và trọng lượng lớn.

🏭 Từ GMC-2018 đến GMC-4025, kích thước bàn và tải trọng được phân bổ theo từng cấp máy, giúp lựa chọn cấu hình phù hợp với quy mô gia công.

---

🔥 RAY X CHỊU TẢI NẶNG – TĂNG ĐỘ ỔN ĐỊNH KHI GIA CÔNG

🚀 Ray dẫn hướng trục X sử dụng kết cấu ray dẫn hướng chịu tải nặng.

⚙️ Các ray dẫn hướng tuyến tính con lăn được bố trí cùng hệ thống block trượt chịu tải cao theo nguyên lý cơ học.

💪 Cấu hình này giúp tăng độ cứng vững của hệ thống chuyển động, đồng thời hỗ trợ duy trì độ chính xác ổn định trong thời gian dài.

📐 Số lượng block trượt được phân bổ theo từng model, từ 8 block đến 12 block trên ray X, tùy cấu hình máy.

---

🏭 XÀ NGANG TIẾT DIỆN LỚN – GIẢM MÔ-MEN LẬT

📐 Ray dẫn hướng trên xà ngang sử dụng kết cấu dạng bậc, kết hợp tiết diện xà ngang lớn và khoảng cách giữa các ray dẫn hướng rộng.

⚙️ Khoảng cách từ tâm trục chính đến mặt ray dẫn hướng trục Z được thiết kế ngắn.

💪 Thiết kế này giúp giảm mô-men lật, đồng thời tăng độ cứng vững cho toàn bộ kết cấu khi trục chính thực hiện các chuyển động gia công.

✨ Đây là yếu tố quan trọng đối với các dòng máy phay giường khi phải xử lý những chi tiết lớn và nguyên công gia công kéo dài.

---

⚙️ TRỤC CHÍNH THÉP HỢP KIM – XỬ LÝ NHIỆT TĂNG ĐỘ BỀN

🔥 Trục chính được chế tạo từ thép hợp kim chất lượng cao.

🛠️ Trục chính trải qua quá trình thấm cacbon và tôi cứng, giúp nâng cao độ cứng, khả năng chống mài mòn và độ bền.

💧 Cụm ổ trục chính sử dụng ổ trục chính xác cao nhập khẩu, kết hợp hệ thống làm mát ổn nhiệt cho trục chính.

🌡️ Hệ thống làm mát ổn nhiệt hỗ trợ kiểm soát nhiệt độ của cụm trục chính trong quá trình gia công, góp phần duy trì độ chính xác làm việc.

---

📏 HÀNH TRÌNH KHỔ LỚN – X LÊN ĐẾN 4200 MM

🚀 Dòng GMC cung cấp nhiều lựa chọn hành trình theo từng model:

📌 GMC-2018: X = 2000 mm

📌 GMC-2518: X = 2500 mm

📌 GMC-3018: X = 3000 mm

📌 GMC-3022: X = 3200 mm, bao gồm hành trình ram

📌 GMC-4025: X = 4200 mm, bao gồm hành trình ram

↔️ Hành trình Y đạt từ 1800 đến 2500 mm, trong khi Z đạt 800–1000 mm.

💥 Không gian chuyển động lớn giúp dòng máy phù hợp với các chi tiết có kích thước lớn trong sản xuất cơ khí.

---

💪 BÀN MÁY TẢI ĐẾN 15 TẤN – SẴN SÀNG CHO CHI TIẾT NẶNG

🏗️ GMC-2018: bàn 1620 × 2000 mm, tải tối đa 4000 kg.

🏗️ GMC-2518: bàn 1620 × 2500 mm, tải tối đa 5000 kg.

🏗️ GMC-3018: bàn 1620 × 3000 mm, tải tối đa 6000 kg.

🏗️ GMC-3022: bàn 1800 × 3000 mm, tải tối đa 10000 kg.

🏗️ GMC-4025: bàn 2300 × 4000 mm, tải tối đa 15000 kg.

🔥 Từ 4 tấn đến 15 tấn, từng cấu hình được thiết kế để đáp ứng những cấp độ tải trọng khác nhau.

---

⚡ TRỤC CHÍNH 6000 RPM – CHUẨN CÔN ISO 7:24 NO50

🌀 Tốc độ trục chính đạt 6000 rpm trên các model được cung cấp thông số.

🔩 Chuẩn côn trục chính ISO 7:24 NO50.

⚙️ Chuẩn ty kéo dao P50T-2-MAS403.

💪 Mô-men xoắn trục chính 140/165 N·m, tạo nền tảng cho quá trình gia công phay, khoan và doa.

---

🚀 CHẠY NHANH ĐẾN 12 M/PHÚT – HỖ TRỢ RÚT NGẮN THỜI GIAN DI CHUYỂN

⚡ Tốc độ chạy nhanh X/Y/Z đạt:

🔧 GMC-2018: 8/12/12 m/phút

🔧 GMC-2518: 8/12/12 m/phút

🔧 GMC-3018: 10/12/12 m/phút

🔧 GMC-3022: 10/12/10 m/phút

🔧 GMC-4025: 10/12/10 m/phút

🎯 Tốc độ chạy dao X/Y/Z được cung cấp ở mức 10/10/10 m/phút trên toàn bộ các model.

---

🔄 VÍT ME BI VÀ RAY CON LĂN – TỐI ƯU CHUYỂN ĐỘNG CÁC TRỤC

⚙️ Các trục X/Y/Z sử dụng hệ thống vít me bi với cấu hình khác nhau theo từng model.

🚀 Ray dẫn hướng con lăn được bố trí trên các trục X/Y, kết hợp hộp trượt cho trục còn lại theo cấu hình máy.

📐 Ray X tăng từ 45 lên 55, với số lượng block chịu tải tăng theo từng cấp máy.

💪 Cấu hình này hướng đến khả năng chịu tải và duy trì sự ổn định trong quá trình máy thực hiện các chuyển động gia công.

---

🛠️ ATC 24 DAO – TĂNG TÍNH LIÊN TỤC KHI GIA CÔNG

🔄 Hệ thống ổ tích dao có sức chứa 24 dao.

⚙️ Kiểu ổ dao ATC tay quay (Arm Type ATC).

🔩 Chuẩn cán dao BT50.

📏 Đường kính dao lớn nhất Φ110 / Φ220 mm tùy trạng thái liền kề/trống.

📐 Chiều dài dao lớn nhất 300 mm.

⚖️ Khối lượng dao lớn nhất 20 kg.

✨ Hệ thống ATC giúp máy thuận tiện hơn khi thực hiện nhiều nguyên công liên tiếp trên cùng một chi tiết.

---

🏭 5 CẤU HÌNH GMC – TỪ 4 ĐẾN 15 TẤN TẢI BÀN

📌 GMC-2018 – cấu hình bàn 1620 × 2000 mm, tải 4 tấn.

📌 GMC-2518 – bàn 1620 × 2500 mm, tải 5 tấn.

📌 GMC-3018 – bàn 1620 × 3000 mm, tải 6 tấn.

📌 GMC-3022 – bàn 1800 × 3000 mm, tải 10 tấn.

📌 GMC-4025 – bàn 2300 × 4000 mm, tải 15 tấn.

🔥 Sự đa dạng về kích thước bàn, hành trình và tải trọng giúp dòng GMC có nhiều lựa chọn cho các bài toán gia công khác nhau.

---

📋 THÔNG SỐ KỸ THUẬT MÁY PHAY GIƯỜNG GMC

HẠNG MỤC	THÔNG SỐ	ĐƠN VỊ	GMC-2018	GMC-2518	GMC-3018	GMC-3022	GMC-4025
HÀNH TRÌNH TRỤC X		mm	2000	2500	3000	3200 (bao gồm hành trình ram)	4200 (bao gồm hành trình ram)
HÀNH TRÌNH TRỤC Y		mm	1800	1800	1800	2200	2500
HÀNH TRÌNH TRỤC Z		mm	800	800	800	1000	1000
KHOẢNG CÁCH HAI TRỤ (GANTRY SPAN)		mm	1800	1800	1800	2200	2500
KHOẢNG CÁCH TỪ MŨI TRỤC CHÍNH ĐẾN MẶT BÀN		mm	204–1004	204–1004	204–1004	215–1215	215–1215
KÍCH THƯỚC BÀN LÀM VIỆC		mm	1620 × 2000	1620 × 2500	1620 × 3000	1800 × 3000	2300 × 4000
TẢI TRỌNG TỐI ĐA CỦA BÀN		kg	4000	5000	6000	10000	15000
SỐ LƯỢNG RÃNH CHỮ T		PCS	9	9	9	9	9 + 2 rãnh bổ sung (hai bên)
KÍCH THƯỚC/BƯỚC RÃNH CHỮ T		mm	22/180	22/180	22/180	22/180	22/180 (hai rãnh bên: 28/150)
PHƯƠNG THỨC TRUYỀN ĐỘNG TRỤC CHÍNH		–	–	Truyền động đai	Truyền động đai	Truyền động đai	Truyền động đai
TỐC ĐỘ TRỤC CHÍNH		rpm	6000	6000	6000	6000	6000
MÔ-MEN XOẮN TRỤC CHÍNH		N·m	140/165	140/165	140/165	140/165	140/165
CHUẨN CÔN TRỤC CHÍNH		–	ISO 7:24 NO50	ISO 7:24 NO50	ISO 7:24 NO50	ISO 7:24 NO50	ISO 7:24 NO50
CHUẨN TY KÉO DAO (PULL STUD)		–	P50T-2-MAS403	P50T-2-MAS403	P50T-2-MAS403	P50T-2-MAS403	P50T-2-MAS403
TỐC ĐỘ CHẠY NHANH X/Y/Z		m/phút	8/12/12	8/12/12	10/12/12	10/12/10	10/12/10
TỐC ĐỘ CHẠY DAO X/Y/Z		m/phút	10/10/10	10/10/10	10/10/10	10/10/10	10/10/10
VÍT ME BI X/Y/Z		mm	X:6310 Y:5512 Z:5010	X:6312 Y:5512 Z:5010	X:8020 Y:5512 Z:5010	X:8020 Y:6310 Z:5010	X:8020 Y:6316 Z:5010
RAY DẪN HƯỚNG X/Y/Z		mm	X: Ray con lăn 45 (8 block); Y: Ray con lăn 45 (5 block); Hộp trượt	X: Ray con lăn 45 (10 block); Y: Ray con lăn 45 (5 block); Hộp trượt	X: Ray con lăn 45 (12 block); Y: Ray con lăn 45 (5 block); Hộp trượt	X: Ray con lăn 55 (10 block); Y: Ray con lăn 55 (5 block); Hộp trượt	X: Ray con lăn 55 (12 block); Y: Ray con lăn 55 (5 block); Hộp trượt
SỨC CHỨA Ổ DAO		dao	24	24	24	24	24
KIỂU Ổ DAO		–	–	ATC tay quay (Arm Type ATC)	ATC tay quay	ATC tay quay	ATC tay quay
CHUẨN CÁN DAO		–	–	BT50	BT50	BT50	BT50
ĐƯỜNG KÍNH DAO LỚN NHẤT (LIỀN KỀ/TRỐNG)		mm	Φ110 / Φ220	Φ110 / Φ220	Φ110 / Φ220	Φ110 / Φ220	Φ110 / Φ220
CHIỀU DÀI DAO LỚN NHẤT		mm	300	300	300	300	300
KHỐI LƯỢNG DAO LỚN NHẤT		kg	20	20	20	20	20
KÍCH THƯỚC TỔNG THỂ (D × R × C)		mm	6500 × 4800 × 4700	7200 × 4800 × 4700	8500 × 4800 × 4700	8500 × 5200 × 4700	10500 × 5500 × 5200
KHỐI LƯỢNG MÁY XẤP XỈ		kg	19000	21000	23000	28000	33000

---

🔥 GMC – NỀN TẢNG GIA CÔNG CHO CHI TIẾT LỚN VÀ NẶNG

Từ GMC-2018 đến GMC-4025, dòng máy mang đến nhiều cấp cấu hình với hành trình X lên đến 4200 mm, bàn làm việc tối đa 2300 × 4000 mm, tải bàn 15 tấn và hệ thống ATC 24 dao BT50.

📞 Liên hệ ngay để được tư vấn model GMC phù hợp với kích thước, trọng lượng và yêu cầu gia công của xưởng!
