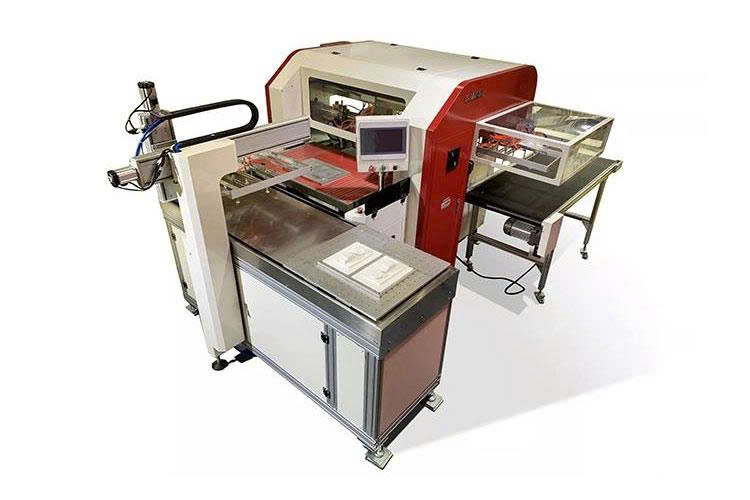

Máy tạo rãnh hai chiều tự động SLQ-V8

MÁY TẠO RÃNH HAI CHIỀU TỰ ĐỘNG SLQ-V8

TẠO RÃNH DỌC & NGANG – BỆ ĐỠ SERVO – VI CHỈNH DAO 0,02MM

Nếu sản phẩm cần tạo rãnh theo cả chiều dọc và chiều ngang, việc phải xử lý từng hướng riêng biệt sẽ khiến quy trình sản xuất kéo dài và phụ thuộc nhiều vào nhân công.

SLQ-V8 được thiết kế để thay đổi quy trình đó.

Máy chuyên dụng cho khuôn bột giấy và sản phẩm giấy-nhựa, có khả năng tạo rãnh theo hai hướng, kết hợp cơ cấu bệ đỡ servo và hệ thống dao có thể vi chỉnh thủ công.

Nhờ đó, các đường rãnh dọc và ngang có thể được thực hiện trong cùng quy trình, giúp tăng hiệu quả sản xuất và giảm thao tác nhân công.

TẠO RÃNH HAI HƯỚNG – RÚT GỌN QUY TRÌNH GIA CÔNG

🔄 Một máy xử lý cả rãnh dọc và rãnh ngang

Điểm khác biệt lớn nhất của SLQ-V8 nằm ở khả năng tạo rãnh theo hai hướng.

Thay vì phải đưa sản phẩm qua nhiều công đoạn riêng biệt cho từng hướng rãnh, máy được thiết kế để xử lý rãnh dọc và ngang trong cùng hệ thống.

Điều này đặc biệt phù hợp với các sản phẩm giấy-nhựa và khuôn bột giấy có nhiều đường gấp giao nhau.

CHUYÊN CHO KHUÔN BỘT GIẤY & SẢN PHẨM GIẤY-NHỰA

📦 SLQ-V8 được thiết kế đặc biệt cho:

Khuôn bột giấy

Sản phẩm giấy-nhựa

Máy hỗ trợ kích thước vật liệu tối đa 1000 × 600mm, phù hợp với những sản phẩm có kích thước tương đối lớn và cần nhiều đường rãnh để tạo hình.

BỆ ĐỠ DI CHUYỂN BẰNG ĐỘNG CƠ SERVO

⚙️ Tốc độ di chuyển nền tảng đạt 1m/s

Bệ đỡ của SLQ-V8 sử dụng động cơ servo để điều khiển chuyển động.

Tốc độ di chuyển nền tảng đạt 1m/s, giúp quá trình di chuyển giữa các vị trí gia công diễn ra nhanh chóng, hỗ trợ rút ngắn thời gian xử lý.

Sự kết hợp giữa chuyển động servo và cơ cấu dao vi chỉnh tạo nền tảng cho quá trình gia công hai chiều có độ chính xác cao.

10 BỘ DAO – XỬ LÝ HAI CÔNG ĐOẠN

🛠️ SLQ-V8 được trang bị tổng cộng 10 bộ dao tạo rãnh, phân chia thành hai công đoạn:

Bước thứ nhất: 6 bộ dao

Bước thứ hai: 4 bộ dao

Cấu hình này cho phép máy xử lý hệ thống đường rãnh theo từng bước, phù hợp với các sản phẩm có kết cấu nhiều đường gấp.

VI CHỈNH DAO TRÊN – DƯỚI – TRÁI – PHẢI

🎯 Chủ động căn chỉnh từng vị trí dao

Các dao tạo rãnh ở phía trên, phía dưới, bên trái và bên phải có thể di chuyển bằng tay thông qua cơ chế điều chỉnh vi mô.

Người vận hành có thể tinh chỉnh vị trí dao theo yêu cầu thực tế của sản phẩm, thay vì chỉ sử dụng các bước điều chỉnh cố định.

Độ chính xác định vị dao đạt:

Trái/phải: 0,02mm

Chiều sâu: 0,02mm

Điều này giúp SLQ-V8 phù hợp với những ứng dụng cần kiểm soát chặt chẽ vị trí đường rãnh.

HÚT CHÂN KHÔNG – GIỮ PHÔI ỔN ĐỊNH

🌀 Cố định phôi bằng hấp phụ chân không

Trong quá trình tạo rãnh, phôi được cố định bằng hệ thống hút chân không.

Cơ chế này giúp giữ sản phẩm ổn định trên bề mặt gia công, hạn chế sự dịch chuyển của phôi trong quá trình dao thực hiện các đường rãnh.

Đặc biệt khi tạo rãnh theo nhiều hướng, việc giữ phôi ổn định đóng vai trò quan trọng trong việc duy trì vị trí chính xác của từng đường rãnh.

KHÔNG PHẢI TRƯỜNG HỢP NÀO CŨNG CẦN LÀM KHUÔN

📐 Với sản phẩm giấy-nhựa có diện tích bề mặt phẳng lớn, trong trường hợp diện tích bề mặt phẳng lớn hơn diện tích lõm và lồi, có thể không cần làm khuôn.

Điều này giúp mở rộng khả năng ứng dụng của máy trong những trường hợp sản phẩm có cấu trúc phù hợp, đồng thời giảm bớt một công đoạn chuẩn bị.

KHOẢNG CÁCH DAO VÀ MÉP GIẤY-NHỰA TỐI ĐA 2,5MM

📏 Đối với giấy-nhựa có độ dày 1,2mm, khoảng cách giữa lưỡi dao và mép giấy-nhựa có thể đạt tối đa 2,5mm.

Thông số này hỗ trợ quá trình tạo rãnh gần mép sản phẩm, phù hợp với những thiết kế yêu cầu kiểm soát khoảng cách đường rãnh và biên vật liệu.

THÔNG SỐ KỸ THUẬT

Thông số	Chi tiết
Vật liệu	Khuôn bột giấy, sản phẩm giấy-nhựa
Kích thước tối đa	1000 × 600mm
Dao tạo rãnh – bước 1	6 bộ
Dao tạo rãnh – bước 2	4 bộ
Tốc độ di chuyển nền tảng	1m/s
Công suất	7,5KW
Điều chỉnh vị trí dao	Điều chỉnh vi mô thủ công
Độ chính xác định vị dao	Trái/phải và chiều sâu: 0,02mm
Cố định phôi	Hấp phụ chân không

SLQ-V8 – TỐI ƯU CHO GIA CÔNG RÃNH HAI CHIỀU

🔄 Hai hướng trong một hệ thống: tạo rãnh dọc và ngang.

⚙️ Bệ đỡ servo: tốc độ di chuyển nền tảng tới 1m/s.

🎯 Vi chỉnh 0,02mm: kiểm soát vị trí trái/phải và chiều sâu.

🛠️ 10 bộ dao: 6 bộ ở bước đầu và 4 bộ ở bước thứ hai.

🌀 Hút chân không: giữ phôi ổn định trong quá trình gia công.

📦 Khổ tối đa 1000 × 600mm: phù hợp cho khuôn bột giấy và sản phẩm giấy-nhựa.

ĐANG TÌM GIẢI PHÁP TẠO RÃNH DỌC & NGANG CHO SẢN PHẨM GIẤY-NHỰA?

Hãy gửi kích thước sản phẩm, vật liệu và bản vẽ đường rãnh để được tư vấn cấu hình SLQ-V8 phù hợp với quy trình sản xuất thực tế.
