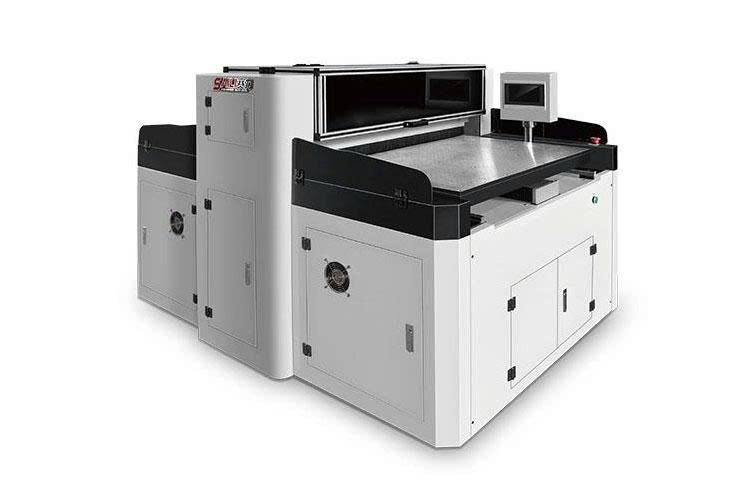

Máy tạo rãnh khuôn bột giấy SL-V8 (điều chỉnh vi mô bằng tay)

MÁY TẠO RÃNH KHUÔN BỘT GIẤY SL-V8

ĐIỀU CHỈNH VI MÔ THỦ CÔNG – ĐỊNH VỊ DAO 0,02MM – HÚT CHÂN KHÔNG CỐ ĐỊNH PHÔI

Khi gia công các loại bìa cứng, bìa xám, MDF hay giá đỡ giấy-nhựa, điều quan trọng không chỉ là tạo được đường rãnh mà còn phải kiểm soát chính xác vị trí và độ sâu của từng đường rãnh.

SL-V8 được thiết kế cho nhu cầu đó.

Máy hỗ trợ tạo rãnh V, L và U, kết hợp cơ cấu di chuyển bệ đỡ bằng động cơ servo, hệ thống điều chỉnh dao vi mô bằng tay và cố định phôi bằng hút chân không.

Đặc biệt, độ chính xác định vị dao đạt 0,02mm theo chiều trái/phải và chiều sâu, giúp người vận hành có thể tinh chỉnh đường rãnh theo từng yêu cầu sản phẩm.

TẠO RÃNH V – L – U TRÊN NHIỀU LOẠI VẬT LIỆU

🛠️ SL-V8 phù hợp để tạo rãnh trên:

Bìa cứng

Bìa xám

MDF

Giá đỡ giấy-nhựa

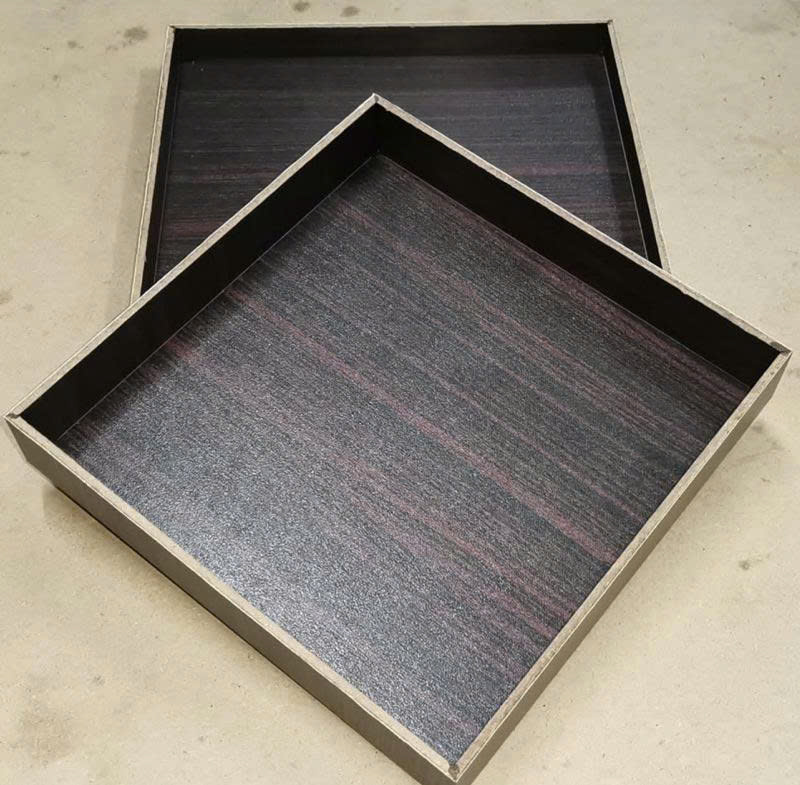

Máy hỗ trợ 3 dạng rãnh V, L và U, đáp ứng nhiều nhu cầu tạo hình khác nhau trong quá trình gia công hộp, bao bì và các sản phẩm dạng tấm.

Phạm vi độ dày vật liệu từ 0,6–5mm, giúp máy có thể xử lý cả vật liệu tương đối mỏng và những tấm vật liệu dày hơn.

ĐIỀU CHỈNH VI MÔ THỦ CÔNG – KIỂM SOÁT TỪNG ĐƯỜNG RÃNH

🎯 Tinh chỉnh nhỏ, kiểm soát chính xác

SL-V8 sử dụng phương pháp điều chỉnh vị trí dao bằng vi chỉnh thủ công.

Người vận hành có thể chủ động tinh chỉnh vị trí dao theo yêu cầu thực tế của từng sản phẩm, đặc biệt hữu ích khi cần căn chỉnh nhiều đường rãnh với khoảng cách khác nhau.

Độ chính xác định vị dao đạt:

Trái/phải: 0,02mm

Chiều sâu: 0,02mm

Khả năng vi chỉnh này giúp người vận hành dễ dàng kiểm soát vị trí đường rãnh thay vì chỉ phụ thuộc vào các bước điều chỉnh lớn.

BỆ ĐỠ DI CHUYỂN BẰNG ĐỘNG CƠ SERVO

⚙️ Chuyển động ổn định – hỗ trợ quá trình gia công chính xác

Bệ đỡ của SL-V8 được điều khiển bằng động cơ servo, hỗ trợ quá trình di chuyển trong khi gia công.

Sự kết hợp giữa chuyển động servo và cơ cấu điều chỉnh dao vi mô tạo nên một hệ thống phù hợp với những công việc yêu cầu kiểm soát vị trí rãnh chặt chẽ.

HÚT CHÂN KHÔNG – GIỮ PHÔI ỔN ĐỊNH

🌀 Cố định phôi bằng hệ thống hấp phụ chân không

Trong quá trình tạo rãnh, phôi được giữ bằng hệ thống hút chân không.

Cơ chế này giúp giữ vật liệu ổn định trên bề mặt làm việc, hỗ trợ hạn chế dịch chuyển phôi khi dao thực hiện quá trình tạo rãnh.

Đây là yếu tố quan trọng khi gia công các đường rãnh cần độ chính xác cao.

THIẾT KẾ LINH HOẠT CHO GIÁ ĐỠ GIẤY-NHỰA

📦 SL-V8 có thể được sử dụng cho giá đỡ giấy-nhựa, đặc biệt trong trường hợp diện tích bề mặt phẳng của sản phẩm đủ lớn.

Theo thiết kế của máy, khi diện tích bề mặt phẳng lớn hơn diện tích lõm và lồi, không cần làm khuôn cho trường hợp đó.

Khoảng cách giữa lưỡi dao và mép giấy-nhựa có thể đạt tối đa 2,5mm khi độ dày giấy-nhựa là 1,2mm.

Điều này mở rộng khả năng ứng dụng của máy cho những sản phẩm cần tạo rãnh trực tiếp mà không nhất thiết phải qua công đoạn làm khuôn trong trường hợp phù hợp.

VẬN HÀNH TỪ PHÍA TRƯỚC HOẶC BÊN HÔNG

🔄 Bố trí thao tác linh hoạt

Người vận hành có thể đứng phía trước hoặc bên hông máy trong quá trình sử dụng.

Thiết kế này cho phép máy có thể được vận hành bởi một hoặc hai người, đồng thời hỗ trợ thao tác chất và dỡ hàng hóa từ cả hai phía.

Với những khu vực sản xuất có cách bố trí không gian khác nhau, khả năng tiếp cận từ nhiều phía giúp việc tổ chức vị trí làm việc thuận tiện hơn.

MÀN HÌNH HIỂN THỊ KỸ THUẬT SỐ

🖥️ Máy được trang bị màn hình hiển thị kỹ thuật số của dao cắt rãnh, giúp người vận hành theo dõi thông tin điều chỉnh trong quá trình thiết lập.

Kết hợp với cơ cấu vi chỉnh thủ công, hệ thống hỗ trợ người vận hành kiểm soát các thông số vị trí dao trực quan hơn.

HỆ THỐNG LƯỚI BẢO VỆ CHO NGƯỜI VẬN HÀNH

🛡️ SL-V8 được trang bị hệ thống lưới bảo vệ, tạo lớp ngăn cách tại khu vực vận hành máy và hỗ trợ bảo vệ tay người sử dụng trong quá trình làm việc.

Đây là một chi tiết thiết kế hướng đến việc nâng cao sự an toàn khi vận hành thiết bị.

8 ĐƯỜNG RÃNH – KÍCH THƯỚC PHÔI TỚI 600 × 800MM

📐 Máy hỗ trợ tối đa 8 đường rãnh, với kích thước vật liệu tối đa:

Dài 600 × Rộng 800mm

Khoảng cách rãnh nằm trong phạm vi 0–800mm, cho phép thiết lập nhiều cấu hình đường rãnh khác nhau tùy theo kích thước và thiết kế sản phẩm.

NĂNG SUẤT 10 CHUYẾN/PHÚT

⚡ Tốc độ sản xuất của SL-V8 đạt 10 chuyến/phút.

Khi xe chạy không tải, tốc độ có thể đạt 30 chuyến/phút.

Mức tốc độ này phù hợp với phương thức vận hành yêu cầu người sử dụng chủ động thiết lập và vi chỉnh vị trí dao theo từng sản phẩm.

THÔNG SỐ KỸ THUẬT

Thông số	Chi tiết
Kích thước vật liệu tối đa	Dài 600 × Rộng 800mm
Độ dày vật liệu	0,6–5mm
Khoảng cách rãnh	0–800mm
Số rãnh	8
Tốc độ sản xuất	10 chuyến/phút
Tốc độ khi chạy không tải	30 chuyến/phút
Điều chỉnh vị trí dao	Điều chỉnh vi mô thủ công
Độ chính xác định vị dao	Trái/phải và chiều sâu: 0,02mm
Cố định phôi	Hấp phụ chân không
Động cơ bệ đỡ	Động cơ servo
Công suất	6,0KW / 380V
Kích thước máy	1860 × 1462 × 1500mm
Trọng lượng	2000kg

SL-V8 – TẬP TRUNG VÀO KHẢ NĂNG VI CHỈNH VÀ ĐỊNH VỊ CHÍNH XÁC

🎯 Vi chỉnh thủ công: chủ động tinh chỉnh vị trí dao.

⚙️ Bệ đỡ servo: hỗ trợ chuyển động ổn định.

📏 Độ chính xác 0,02mm: kiểm soát vị trí trái/phải và chiều sâu.

🌀 Hút chân không: cố định phôi trong quá trình tạo rãnh.

📐 V/L/U: linh hoạt về dạng rãnh.

🛡️ Lưới bảo vệ: hỗ trợ an toàn cho người vận hành.

📦 Phôi tới 600 × 800mm: phù hợp với nhiều kích thước sản phẩm.

CẦN TẠO RÃNH V/L/U CHÍNH XÁC CHO BÌA, MDF HOẶC GIÁ ĐỠ GIẤY-NHỰA?

Hãy gửi loại vật liệu, kích thước phôi và bản vẽ/vị trí đường rãnh. Từ đó có thể xác định cấu hình SL-V8 phù hợp với yêu cầu gia công thực tế.
