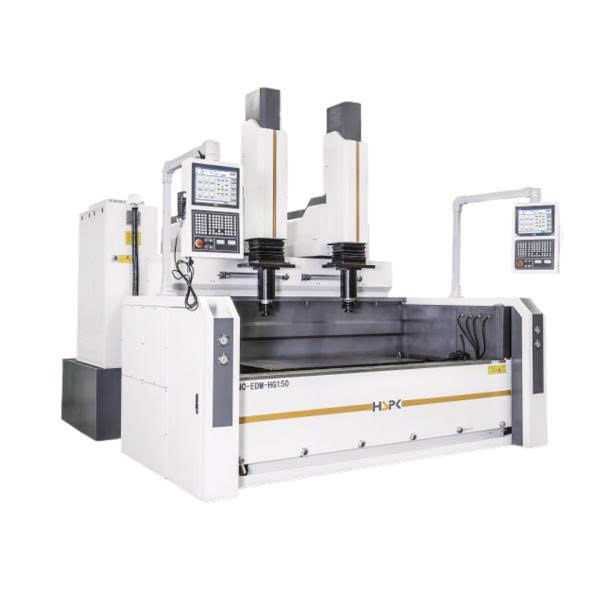

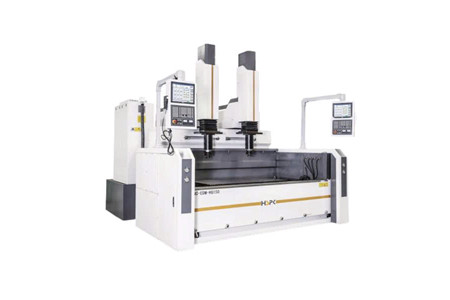

Máy xung tia lửa điện HG150

MÁY XUNG TIA LỬA ĐIỆN HG150 – GIẢI PHÁP GIA CÔNG EDM CHO PHÔI SIÊU NẶNG

⚡ Máy xung tia lửa điện HG150 là dòng máy gia công bằng phóng điện được thiết kế cho những bài toán gia công có quy mô lớn, yêu cầu không gian làm việc rộng và khả năng xử lý phôi có trọng lượng rất cao.

🔥 Với hành trình X/Y/Z 1000/1000/600/500 mm, bàn làm việc 1700×900 mm và khả năng chịu trọng lượng phôi tối đa 9.000 kg, HG150 hướng đến các nhu cầu gia công khuôn và chi tiết kích thước lớn.

Đặc biệt, máy sở hữu dung lượng gia công thủy lực 3.500 L, hệ thống bôi trơn tự động và độ chính xác lọc chất lỏng 5 µm, tạo nên một cấu hình chuyên dụng cho quá trình gia công bằng phóng điện.

---

⚡ HÀNH TRÌNH LỚN – MỞ RỘNG KHÔNG GIAN GIA CÔNG

📐 Hành trình X/Y/Z: 1000/1000/600/500 mm

Với vùng hành trình lớn, HG150 tạo không gian dịch chuyển phù hợp cho các chi tiết và khuôn có kích thước đáng kể.

🛠️ Kích thước bàn làm việc: 1700×900 mm

Bàn làm việc rộng giúp tăng khả năng bố trí phôi trong quá trình gia công.

📏 Khoảng cách giữa bàn làm việc và điện cực: 500–1000 mm

Khoảng cách làm việc lớn hỗ trợ việc bố trí các chi tiết có chiều cao đáng kể.

---

💪 XỬ LÝ PHÔI SIÊU NẶNG – TẢI TRỌNG LÊN ĐẾN 9.000 KG

🔥 Đây là một trong những điểm nổi bật nhất của HG150.

⚙️ Tải trọng điện cực tối đa: 150 kg

🏗️ Trọng lượng phôi tối đa: 9.000 kg

Với khả năng xử lý phôi lên đến 9 tấn, HG150 hướng đến những ứng dụng mà yêu cầu về kích thước và trọng lượng phôi vượt xa các dòng máy EDM thông thường.

---

🏭 KHÔNG GIAN GIA CÔNG CHO CHI TIẾT KÍCH THƯỚC LỚN

📐 Kích thước gia công rãnh trong: 2500×1400×700 mm

Thông số này mang đến vùng gia công đáng kể cho các chi tiết có kích thước lớn, đặc biệt trong những ứng dụng cần xử lý rãnh trong.

⬆️ Chiều cao từ mặt đất đến bàn làm việc: 800 mm

Cấu hình bàn máy được bố trí ở độ cao 800 mm, tạo không gian thao tác phù hợp với quy mô của thiết bị.

---

💧 HỆ THỐNG CHẤT LỎNG DUNG LƯỢNG 3.500 L

💦 Dung lượng gia công thủy lực: 3.500 L

HG150 được trang bị hệ thống chất lỏng có dung lượng lớn, đáp ứng cấu hình gia công EDM quy mô lớn.

🎯 Độ chính xác lọc chất lỏng: 5 µm

🔄 Loại bôi trơn: Tự động

Các thông số này tạo nên hệ thống hỗ trợ quá trình vận hành, đồng thời giúp việc quản lý chất lỏng gia công được tổ chức theo cấu hình của máy.

---

🛢️ BỂ CHỨA & QUẢN LÝ CHẤT LỎNG

📏 Độ cao tối đa mực chất lỏng: 600 mm

🔧 Phương thức đóng mở bể chứa chất lỏng: Lên xuống thủ công

⚙️ Khống chế chất lỏng: Thủ công

🛢️ Kích thước két dầu: 3400×1500×730 mm

Hệ thống bể chứa và két dầu được thiết kế với kích thước lớn, tương ứng với quy mô gia công và dung lượng chất lỏng của HG150.

---

🏗️ KẾT CẤU MÁY CỠ LỚN – THIẾT KẾ CHO SẢN XUẤT CÔNG NGHIỆP

📦 Kích thước ngoại hình: 3400×4450×3400 mm

⚖️ Trọng lượng máy: 11.000 kg

Với trọng lượng lên đến 11 tấn, HG150 thuộc nhóm thiết bị có quy mô lớn, phù hợp để bố trí trong môi trường sản xuất công nghiệp có không gian và hạ tầng đáp ứng tương ứng.

---

📋 THÔNG SỐ KỸ THUẬT MÁY XUNG TIA LỬA ĐIỆN HG150

Hạng mục	Quy cách	Đơn vị
Hành trình X/Y/Z	1000/1000600500	mm
Kích thước bàn làm việc	1700*900	mm
Khoảng cách giữa bàn làm việc và điện cực	500-1000	mm
Tải trọng điện cực tối đa	150	kg
Trọng lượng phôi tối đa	9000	kg
Chiều cao mặt đất đến bàn làm việc	800	mm
Kích thước gia công rãnh trong	25001400700	mm
Dung lượng gia công thủy lực	3500	L
Kích thước ngoại hình	340044503400	mm
Trọng lượng máy	11000	kg
Loại bôi trơn	Tự động
Độ cao tối đa mực chất lỏng	600	mm
Phương thức đóng mở bể chứa chất lỏng	Lên xuống thủ công
Khống chế chất lỏng	Thủ công
Độ chính xác lọc chất lỏng	5	µm
Kích thước két dầu	34001500730	mm

---

🔥 HG150 – DÀNH CHO NHỮNG BÀI TOÁN EDM KHÔNG NHỎ

Khi nhu cầu gia công yêu cầu bàn máy lớn, hành trình rộng và khả năng xử lý phôi đến 9.000 kg, HG150 mang đến một cấu hình đáng chú ý cho các ứng dụng gia công bằng phóng điện quy mô lớn.

📞 Liên hệ ngay để được tư vấn thông số, cấu hình và khả năng đáp ứng của HG150 theo nhu cầu gia công thực tế.

⚡ HG150 – Khi kích thước phôi tăng lên, năng lực thiết bị cũng phải đủ lớn để đáp ứng.
