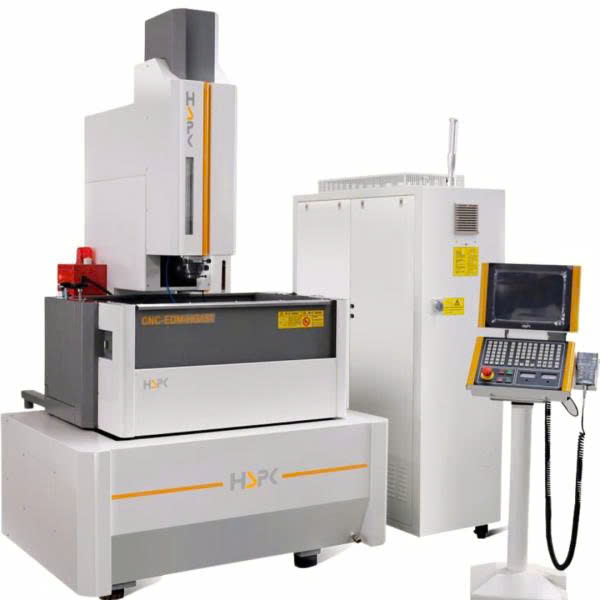

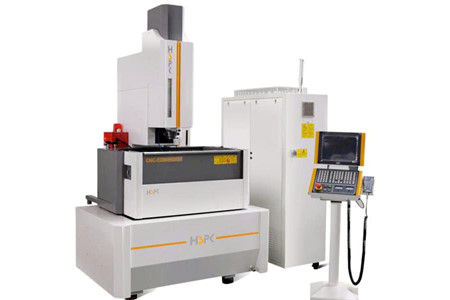

Máy xung tia lửa điện HG45T

MÁY XUNG TIA LỬA ĐIỆN HG45T – EDM THÔNG MINH, ĐIỀU KHIỂN 3 TRỤC, BÓNG BỀ MẶT RA0.2

⚡ Máy xung tia lửa điện HG45T là dòng máy gia công bằng phóng điện được trang bị nhiều tính năng hỗ trợ gia công hiện đại, hướng đến khả năng xử lý khuôn và chi tiết có yêu cầu cao về độ chính xác, chất lượng bề mặt và khả năng vận hành linh hoạt.

🔥 Điểm nổi bật của HG45T nằm ở hệ thống định vị thông minh, chức năng lắc đa dạng quỹ đạo, nâng cao điện cực hai giai đoạn AJC, giao diện dữ liệu API và hệ điều hành Windows.

Với hành trình 450×300×300 mm, tải trọng phôi tối đa 800 kg, dòng điện gia công tối đa 60A/380V13KVA và hiệu suất sản xuất tối đa 500 mm³/min, HG45T mang đến một cấu hình đáng chú ý cho các ứng dụng gia công EDM.

---

🧠 HỆ THỐNG ĐỊNH VỊ THÔNG MINH – HỖ TRỢ THIẾT LẬP NHANH

🎯 Quả cầu tham chiếu, phôi và điện cực được xác định vị trí thuận tiện, giúp quá trình thiết lập vị trí gia công trở nên trực quan và thuận tiện hơn.

🔧 Hệ thống định vị thông minh là một trong những tính năng giúp HG45T hướng đến môi trường gia công yêu cầu thao tác chính xác và nhất quán.

---

🔄 CHỨC NĂNG LẮC – ĐA DẠNG ĐƯỜNG QUỸ ĐẠO

✨ HG45T được trang bị chức năng lắc, hỗ trợ làm bóng bề mặt bên trong quá trình gia công.

🎯 Đa dạng đường quỹ đạo giúp chức năng lắc có thể đáp ứng nhiều cấu hình điện cực khác nhau, tạo thêm sự linh hoạt trong quá trình xử lý bề mặt.

🔥 Đây là tính năng đáng chú ý đối với những ứng dụng EDM yêu cầu quan tâm đến chất lượng bề mặt sau gia công.

---

⚡ NÂNG CAO ĐIỆN CỰC HAI GIAI ĐOẠN AJC

🚀 AJC – nâng cao điện cực hai giai đoạn cho phép bổ sung thời gian hoặc đếm số lần nâng điện cực dựa trên quá trình gia công điện cực tốc độ cao ban đầu.

🔧 Sau giai đoạn gia công ban đầu, hệ thống thực hiện nâng cao điện cực theo thiết lập, hỗ trợ quá trình vận hành linh hoạt hơn.

---

🌐 GIAO DIỆN DỮ LIỆU API – SẴN SÀNG KẾT NỐI

🔗 HG45T cung cấp nhiều giao diện kết nối dữ liệu như:

🌐 OPC/UA

📡 FTP

💻 HTTP

🔌 Dịch vụ Web

Khả năng hỗ trợ nhiều giao diện dữ liệu giúp HG45T có thêm lựa chọn khi kết nối và trao đổi dữ liệu trong môi trường sản xuất.

---

🖥️ HỆ ĐIỀU HÀNH WINDOWS – GIAO DIỆN DỄ TIẾP CẬN

💻 HG45T sử dụng hệ điều hành Windows, mang đến giao diện quen thuộc và trực quan cho người dùng.

🖐️ Kết hợp cùng màn hình cảm ứng 15” TFT-LCD, máy hướng đến trải nghiệm vận hành thuận tiện và dễ tiếp cận.

🌏 Hệ thống hiển thị văn bản hỗ trợ tiếng Trung, tiếng Anh và tiếng Hàn.

---

📐 HÀNH TRÌNH 450×300×300 MM – VÙNG GIA CÔNG LINH HOẠT

⚙️ Hành trình trục X/Y/Z: 450×300×300 mm

📏 Kích thước bàn làm việc: 600×400 mm

🏗️ Kích thước bộ phận trong rãnh thủy lực gia công: 1000×640×450 mm

📐 Khoảng cách tấm điện cực đến mặt bàn làm việc: 300/600 mm

Vùng làm việc được cấu hình để đáp ứng nhiều nhu cầu gia công khuôn và chi tiết bằng công nghệ phóng điện.

---

💪 TẢI TRỌNG PHÔI LÊN ĐẾN 800 KG

🏗️ Trọng lượng phôi tối đa: 800 kg

🔩 Trọng lượng điện cực tối đa: 50 kg

Khả năng chịu tải này giúp HG45T phù hợp với những ứng dụng cần gia công các phôi có kích thước và trọng lượng đáng kể.

---

⚡ DÒNG ĐIỆN GIA CÔNG TỐI ĐA 60A

🔥 Điện lưu gia công tối đa: 60A/380V13KVA

⚙️ Điện lưu tăng tối đa: 50A

📈 Hiệu suất sản xuất tối đa: 500 mm³/min

Các thông số này tạo nên cấu hình gia công EDM hướng đến khả năng xử lý hiệu quả trong các ứng dụng sản xuất.

---

✨ CHẤT LƯỢNG BỀ MẶT – RA0.2 μm

🎯 Độ bóng bề mặt tối ưu: Ra0.2 μmb

Đây là thông số đáng chú ý đối với các ứng dụng yêu cầu kiểm soát chất lượng bề mặt sau gia công EDM.

🔬 Độ chính xác lọc: 5 um

📏 Đơn vị khởi động tối thiểu: 1 um

Hệ thống lọc và khả năng điều khiển với đơn vị khởi động nhỏ hỗ trợ quá trình gia công theo các thiết lập yêu cầu độ chính xác cao.

---

🛠️ ĐIỀU KHIỂN 3 TRỤC – LIÊN KẾT BA TRỤC

🎯 Số trục điều khiển: 3

🔄 Liên kết ba trục

🎛️ Chỉ lệnh vị trí: Tuyệt đối / Phương thức gia tăng

🖥️ Màn hình cảm ứng: 15” TFT-LCD

Cấu hình điều khiển 3 trục giúp HG45T đáp ứng các yêu cầu vận hành và định vị trong quá trình gia công EDM.

---

🛢️ HỆ THỐNG CHẤT LỎNG & LỌC – HỖ TRỢ QUÁ TRÌNH EDM

💧 Dung lượng hộp dầu: 520 L

🔬 Độ chính xác lọc: 5 um

📏 Độ cao mặt thủy lực: 570 mm

⚙️ Tiêu hao điện cấp tối thiểu: 0.10%

Hệ thống chất lỏng và lọc được bố trí nhằm hỗ trợ quá trình gia công phóng điện và duy trì điều kiện vận hành theo cấu hình của máy.

---

🏭 THIẾT KẾ CÔNG NGHIỆP – KÍCH THƯỚC GỌN TRONG TẦM MÁY

📦 Kích thước ngoài máy: 2200×2150×2265 mm

⚖️ Trọng lượng: 3500 kg

📐 Khoảng cách mặt bàn làm việc đến mặt đất: 710 mm

Với trọng lượng máy 3.500 kg, HG45T mang đến một cấu hình chắc chắn cho môi trường gia công công nghiệp, đồng thời vẫn duy trì không gian làm việc được bố trí phù hợp.

---

📋 THÔNG SỐ KỸ THUẬT MÁY XUNG TIA LỬA ĐIỆN HG45T

Hạng mục	Quy cách	Đơn vị
Kích thước bàn làm việc (L×W)	600×400	mm
Hành trình trục X/Y/Z	450×300×300	mm
Kích thước bộ phận trong rãnh thủy lực gia công (L×W×H)	1000×640×450	mm
Trọng lượng điện cực tối đa	50	kg
Trọng lượng phôi tối đa	800	kg
Khoảng cách tấm điện cực đến mặt bàn làm việc	300/600	mm (min/max)
Điện lưu gia công tối đa	60A/380V13KVA	A/V/KVA
Dung lượng hộp dầu	520	L
Độ bóng bề mặt tối ưu	Ra0.2	μmb
Điện lưu tăng tối đa	50	A
Số trục điều khiển	3	Liên kết ba trục
Khoảng cách mặt bàn làm việc đến mặt đất	710	mm
Độ chính xác lọc	5	um
Trọng lượng	3500	kg
Màn hình cảm ứng	15”	TFT-LCD
Hộp điều khiển tay	Bộ phát sinh thủ công
Chỉ lệnh vị trí	Tuyệt đối / Phương thức gia tăng
Hiển thị văn bản	Tiếng Trung, Anh, Hàn
Tiêu hao điện cấp tối thiểu	0.10	%
Hiệu suất sản xuất tối đa	500	mm³/min
Đơn vị khởi động tối thiểu	1	um
Độ cao mặt thủy lực	570	mm
Kích thước ngoài máy	2200×2150×2265	mm

---

🔥 HG45T – NÂNG TẦM KHẢ NĂNG GIA CÔNG EDM

Từ định vị thông minh, chức năng lắc đa quỹ đạo, AJC hai giai đoạn đến kết nối API và hệ điều hành Windows, HG45T được trang bị nhiều tính năng hướng đến một quy trình gia công EDM linh hoạt hơn.

📞 Liên hệ ngay để được tư vấn cấu hình HG45T và lựa chọn giải pháp phù hợp với nhu cầu gia công khuôn, chi tiết và yêu cầu bề mặt của doanh nghiệp.

⚡ HG45T – Công nghệ xung điện thông minh, kiểm soát linh hoạt, sẵn sàng cho những yêu cầu gia công chính xác.
