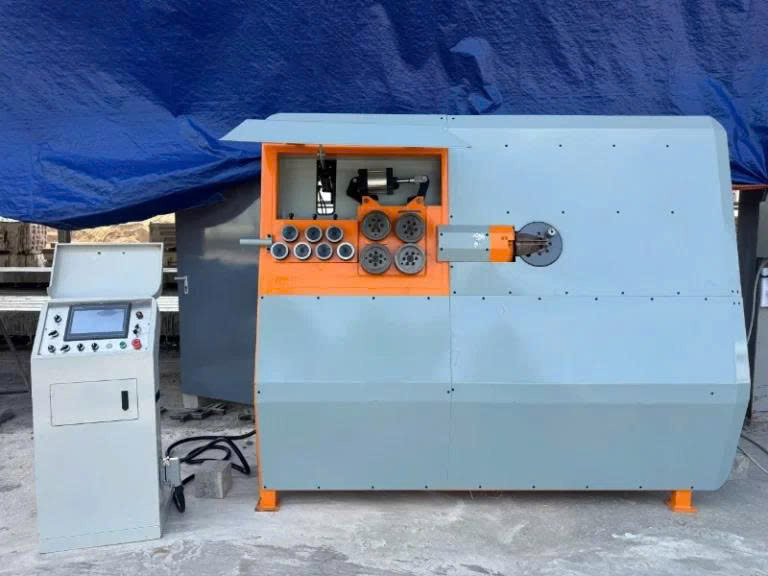

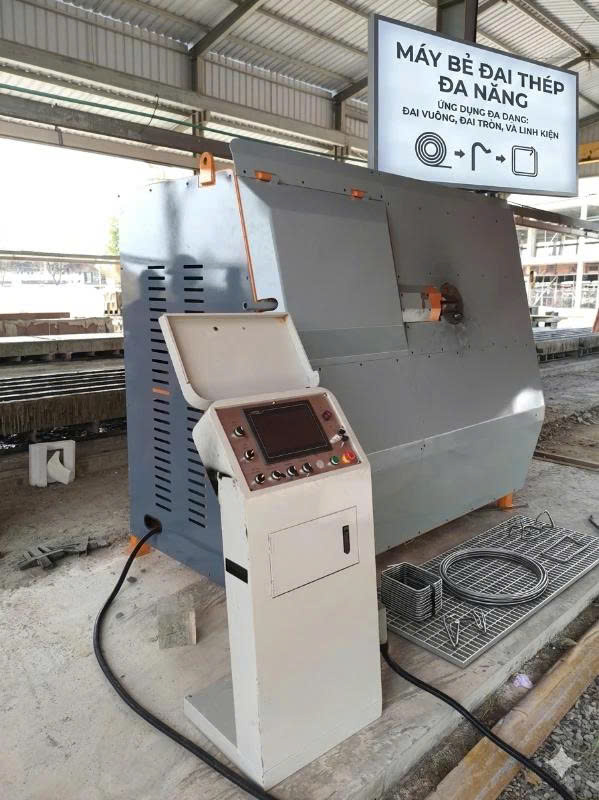

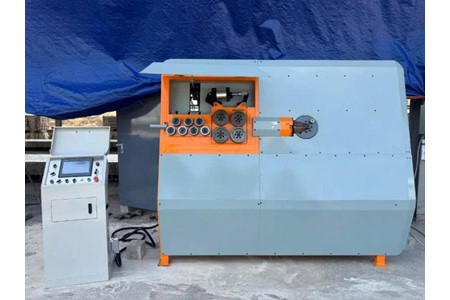

Máy bẻ đai thép tự động CNC 2D-5012

MÁY BẺ ĐAI THÉP TỰ ĐỘNG CNC 2D-5012 – DUỖI, UỐN, CẮT TỰ ĐỘNG, TỐC ĐỘ 100M/PHÚT

Trong gia công thép xây dựng, việc chuyển từ thao tác thủ công sang tự động hóa toàn bộ quy trình duỗi – cấp liệu – uốn – cắt giúp doanh nghiệp kiểm soát tốt hơn năng suất và độ đồng nhất của sản phẩm.

👉 Máy bẻ đai thép tự động CNC 2D-5012 được thiết kế để xử lý thép có đường kính 5–12mm, thực hiện liên tục các công đoạn từ duỗi thẳng, cấp liệu đến uốn định hình và cắt thành phẩm.

Với 3 động cơ Servo độc lập, tốc độ cấp dây tối đa 100m/phút, tốc độ uốn lên đến 300 vòng/phút và độ chính xác cấp liệu ±0,01mm, 2D-5012 hướng đến những dây chuyền cần năng suất cao và khả năng tạo hình 2D linh hoạt.

🔥 MỘT CHU TRÌNH – DUỖI, CẤP, UỐN VÀ CẮT TỰ ĐỘNG

Điểm nổi bật của 2D-5012 là khả năng thực hiện nhiều công đoạn trong cùng một quy trình.

⚙️ Duỗi thẳng phôi thép

➡️ Cấp liệu tự động

↪️ Uốn định hình

✂️ Cắt thành phẩm

Hệ thống điều khiển CNC kết hợp các động cơ Servo giúp quá trình gia công được tổ chức tự động, giảm sự phụ thuộc vào thao tác thủ công trong từng công đoạn.

Đặc biệt, máy có thể uốn dây theo cả chiều thuận và chiều nghịch, tạo ra nhiều biên dạng thép 2D với góc uốn lên đến ±180°.

⚡ TỐC ĐỘ CẤP DÂY 100M/PHÚT – TĂNG NĂNG SUẤT SẢN XUẤT

Khi phải gia công số lượng lớn đai thép, tốc độ cấp liệu là một trong những yếu tố ảnh hưởng trực tiếp đến năng suất.

🚀 2D-5012 có tốc độ cấp dây tối đa 100m/phút, cho phép đưa phôi vào hệ thống nhanh chóng trong quá trình sản xuất liên tục.

Kết hợp với tốc độ uốn tối đa 300 vòng/phút, máy phù hợp với các xưởng cần xử lý số lượng lớn thép trong thời gian ngắn.

🎯 ĐỘ CHÍNH XÁC CẤP LIỆU ±0,01MM

Với các sản phẩm đai thép định hình, sai lệch chiều dài cấp liệu có thể ảnh hưởng đến kích thước cuối cùng của chi tiết.

🎯 Máy được cung cấp độ chính xác cấp liệu ở mức ±0,01mm, kết hợp hệ thống 3 động cơ Servo độc lập.

🔹 Servo cấp liệu: 7,5kW

🔹 Servo uốn: 7,5kW

🔹 Servo cắt: 4,0kW

Ba hệ thống được phân chia cho các chức năng chính, giúp từng công đoạn được điều khiển độc lập trong quá trình vận hành.

🔄 UỐN THUẬN – NGHỊCH, TẠO HÌNH 2D LINH HOẠT

Không chỉ thực hiện một kiểu uốn cố định, 2D-5012 hỗ trợ uốn thuận và uốn nghịch, với góc uốn tối đa ±180°.

🔧 Khuôn trong và khuôn ngoài có thể nâng hạ linh hoạt, đồng thời cho phép thay thế và điều chỉnh để đáp ứng các yêu cầu tạo hình khác nhau.

Nhờ đó, máy có thể gia công nhiều dạng đai và linh kiện định hình 2D như:

🏗️ Đai cột

🏢 Đai dầm

⭕ Đai đa giác

🔧 Đai chữ U, chữ L

🪝 Móc treo, giá đỡ

Và các biên dạng 2D khác phù hợp với khả năng của máy.

💪 XỬ LÝ THÉP Ø5–12MM, KỂ CẢ THÉP CƯỜNG ĐỘ CAO

2D-5012 hỗ trợ vật liệu có đường kính từ 5–12mm, phù hợp với nhiều nhu cầu gia công thép dây và thép cây.

🔩 Máy có thể xử lý các loại thép trong phạm vi đường kính được thiết kế, bao gồm các loại thép cứng như HRB400 theo thông tin cung cấp.

Điều này giúp máy phù hợp với những xưởng cần gia công đai thép có kích thước đa dạng và yêu cầu vật liệu khác nhau.

🛠️ LINH KIỆN CHÍNH SỬ DỤNG THÉP CR12MOV

Đối với một thiết bị thường xuyên thực hiện các thao tác cấp liệu, uốn và cắt, khả năng chịu mài mòn của những bộ phận tiếp xúc trực tiếp với phôi rất quan trọng.

🔩 Đế dao cắt

🔩 Khuôn trong

🔩 Bánh cấp dây

Các linh kiện này được làm từ thép Cr12MoV, vật liệu có độ cứng và khả năng chống mài mòn cao.

Độ cứng bề mặt khuôn đạt mức ≥ HRC50, phù hợp với yêu cầu gia công liên tục.

Bộ linh kiện được cung cấp gồm:

📦 3 bộ đế dao cắt

📦 3 bộ khuôn trong

📦 1 bộ bánh cấp dây

📦 1 bộ dụng cụ hỗ trợ

🏗️ KHUNG CABIN VỮNG CHẮC, XỬ LÝ KHỬ ỨNG SUẤT

2D-5012 sử dụng kết cấu khung xương kiểu cabin, được chế tạo từ ống thép vuông và tấm thép uốn.

🔧 Khung máy được xử lý khử ứng suất dư, giúp tăng độ ổn định cơ học của kết cấu.

⚙️ Các khớp nối sử dụng ổ trượt polymer từ Đức, hoạt động mà không cần bôi trơn theo thông tin cung cấp.

Với trọng lượng tổng thể 1500kg, máy có kết cấu phù hợp cho môi trường sản xuất công nghiệp.

⚡ TỔNG CÔNG SUẤT 23KW – PHÂN BỔ RIÊNG CHO CÁC CÔNG ĐOẠN

2D-5012 có tổng công suất 23kW, trong đó các bộ phận chính được phân bổ công suất riêng:

⚙️ Động cơ Servo cấp liệu: 7,5kW

⚙️ Động cơ Servo uốn: 7,5kW

✂️ Động cơ Servo cắt: 4,0kW

💨 Máy nén khí: 4,0kW

Cách phân bổ này giúp các bộ phận cấp liệu, uốn và cắt có hệ thống truyền động riêng, phục vụ quá trình gia công tự động liên tục.

🔌 HỆ THỐNG ĐIỆN VÀ ĐIỀU KHIỂN CNC

Máy sử dụng bộ điều khiển KUNLUN TONGTAI, kết hợp hệ thống điện sử dụng các thiết bị tuân thủ tiêu chuẩn VDE.

📌 Tủ điện được thiết kế với máng đi dây và ký hiệu rõ ràng, giúp thuận tiện hơn cho việc nhận biết các hệ thống bên trong.

Nguồn điện đầu vào của máy là 3 pha 380V, 50Hz/60Hz.

🏭 ỨNG DỤNG TRONG GIA CÔNG THÉP XÂY DỰNG

2D-5012 phù hợp với nhiều nhu cầu sản xuất đai thép và linh kiện định hình.

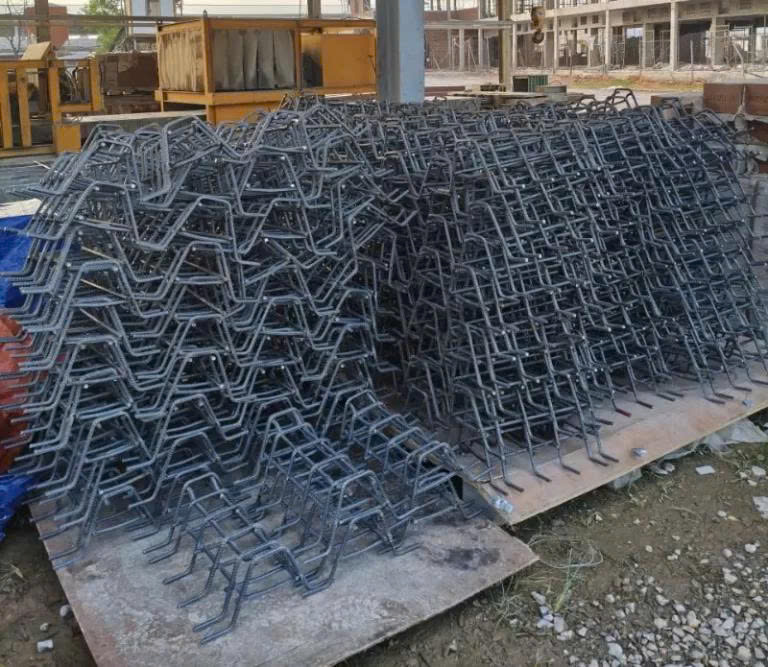

🏗️ GIA CÔNG ĐAI THÉP CHO CÔNG TRÌNH

Máy có thể dùng để sản xuất các dạng đai cột, đai dầm hình vuông, hình chữ nhật và những biên dạng 2D theo yêu cầu.

Đồng thời, máy có thể thực hiện duỗi thẳng, cấp liệu và cắt thép theo kích thước trong quy trình tự động.

🔩 GIA CÔNG LINH KIỆN CƠ KHÍ

Ngoài đai thép xây dựng, máy có thể được sử dụng để tạo hình:

🪝 Móc treo

🔧 Giá đỡ

⚙️ Các chi tiết thép định hình

🚧 Tà vẹt ngắn từ thép cây Ø8, Ø10, Ø12mm

🏭 XƯỞNG GIA CÔNG THÉP CHUYÊN NGHIỆP

Với quy trình tự động từ duỗi thẳng → cấp liệu → uốn → cắt, 2D-5012 phù hợp với các xưởng cần tổ chức dây chuyền gia công thép liên tục và giảm các thao tác thủ công.

📋 THÔNG SỐ KỸ THUẬT MÁY BẺ ĐAI THÉP TỰ ĐỘNG CNC 2D-5012

Thông số	Chi tiết
Đường kính vật liệu	5–12mm
Ứng dụng	Uốn dây thuận và nghịch, duỗi thẳng, cấp liệu thép thanh, cắt và tạo hình
Tốc độ cấp dây tối đa	100m/phút
Công suất động cơ Servo cấp liệu	7,5kW
Công suất động cơ Servo uốn	7,5kW
Công suất động cơ Servo cắt	4,0kW
Công suất máy nén khí	4,0kW
Hướng hoạt động	Khuôn trong và ngoài có thể nâng hạ, uốn thuận và nghịch
Độ chính xác cấp liệu	±0,01mm
Tốc độ uốn tối đa	300 vòng/phút, góc ±180°
Nguồn điện đầu vào	3 pha 380V, 50Hz/60Hz
Trọng lượng máy	1500kg
Kích thước tổng thể	3650 × 1150 × 1850mm
Bộ điều khiển	KUNLUN TONGTAI
Tổng công suất	23kW

📞 TỰ ĐỘNG HÓA QUY TRÌNH BẺ ĐAI – TĂNG KHẢ NĂNG SẢN XUẤT

Nếu xưởng của bạn đang gia công thép Ø5–12mm và cần một thiết bị có thể thực hiện liên tục duỗi thẳng, cấp liệu, uốn và cắt, máy bẻ đai thép tự động CNC 2D-5012 là cấu hình đáng để xem xét.

👉 Gửi đường kính thép, loại biên dạng cần uốn và sản lượng dự kiến để được tư vấn cấu hình và phương án sử dụng máy phù hợp với dây chuyền sản xuất thực tế.
