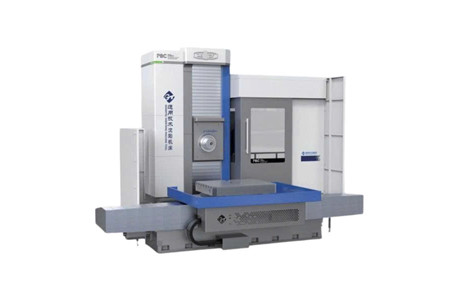

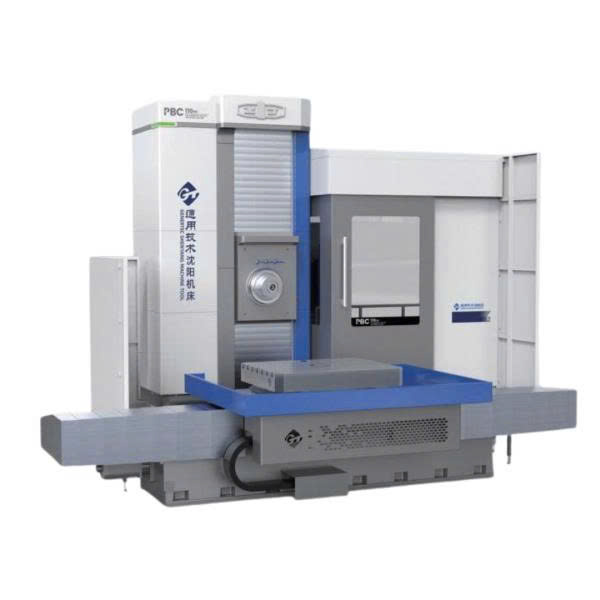

Máy doa PBC

MÁY DOA PBC – TRỤC CHÍNH Ø110–Ø130, HÀNH TRÌNH LỚN, GIA CÔNG LINH HOẠT

⚙️ Máy doa PBC là dòng máy gia công cơ khí có cấu hình mạnh, nổi bật với trục chính Ø110 mm và Ø130 mm, hành trình các trục lớn cùng khả năng lựa chọn nhiều kích thước bàn làm việc.

🔥 Với các model PBC 110M, PBC 110FM và PBC 130M, dòng máy đáp ứng nhiều yêu cầu gia công khác nhau, từ cấu hình bàn 1000 × 1250 mm đến các tùy chọn bàn lớn hơn và hành trình X lên đến 4000 mm.

---

💥 TRỤC CHÍNH Ø110 – Ø130 MM, TẠO NỀN TẢNG CHO GIA CÔNG NẶNG

🔩 PBC 110M: trục chính Ø110 mm

🔩 PBC 110FM: trục chính Ø110 mm

🔩 PBC 130M: trục chính Ø130 mm

💪 Đặc biệt, PBC 130M sở hữu mô-men xoắn cực đại lên đến 2500/3000 Nm, cao hơn so với mức 1300/1600 Nm của PBC 110M và PBC 110FM.

---

🏗️ BÀN LÀM VIỆC ĐA DẠNG – TẢI TRỌNG TỚI 10 TẤN

PBC được cung cấp với nhiều lựa chọn kích thước bàn, phù hợp với từng cấu hình máy.

📐 PBC 110M: 1000 × 1250 / 1250 × 1400 mm

📐 PBC 110FM: 1000 × 1250 / 1250 × 1400 mm

📐 PBC 130M: 1400 × 1600 / 1600 × 1800 / 2000 × 2 mm

💪 Tải trọng tối đa cho phép của bàn đạt 5 tấn trên PBC 110M và PBC 110FM, trong khi PBC 130M đạt tới 10 tấn.

---

🚀 HÀNH TRÌNH X LÊN ĐẾN 4000 MM

Một trong những điểm nổi bật của PBC là phạm vi hành trình rộng, đặc biệt ở model PBC 130M.

⚙️ Trục X: 2000 mm trên PBC 110M và PBC 110FM; PBC 130M có các tùy chọn 2000/3000/4000 mm.

⚙️ Trục Y: 1500 mm trên hai model PBC 110; PBC 130M đạt 1600/2000 mm.

⚙️ Trục Z: 1200 mm trên PBC 110M và PBC 110FM; PBC 130M đạt 1600/2000 mm.

⚙️ Trục chính W: 550 mm trên PBC 110; 800 mm trên PBC 130M.

🔥 Với hành trình X có thể lên đến 4000 mm, PBC 130M mang đến không gian gia công rộng cho những chi tiết có kích thước lớn.

---

🎯 BÀN XOAY TRỤC B – ĐIỀU CHỈNH 0.01 × 360°

🔄 Cả PBC 110M, PBC 110FM và PBC 130M đều có góc quay bàn máy trục B 0.01 × 360°.

📌 Cấu hình này cho phép bàn máy thực hiện chuyển động quay theo yêu cầu gia công và mở rộng khả năng xử lý các chi tiết cần định vị theo nhiều góc khác nhau.

---

⚡ TỐC ĐỘ TRỤC CHÍNH 10–2500 R/MIN

Trục chính của PBC được thiết kế với dải tốc độ rộng:

🚀 PBC 110M: 10–2500 r/min

🚀 PBC 110FM: 10–2000(f)m r/min

🚀 PBC 130M: 10–2000 r/min

🔧 Công suất động cơ chính tương ứng 17/20.4 kW trên PBC 110M và PBC 110FM, trong khi PBC 130M đạt 25/30 kW.

---

🔩 CHUẨN CÁN DAO JT50/BT50

🛠️ Các model PBC sử dụng chuẩn cán dao JT50/BT50, kết hợp với lỗ côn trục chính IS07:24 NO.50.

📌 Đây là cấu hình được thể hiện đồng nhất trong bảng thông số của cả ba model.

---

🔧 TRỤC W VÀ U HỖ TRỢ GIA CÔNG LINH HOẠT

⚙️ Hành trình trục chính W đạt 550 mm trên PBC 110M và PBC 110FM, trong khi PBC 130M đạt 800 mm.

⚙️ Bàn trượt đĩa tiện mặt đầu U có hành trình 140 mm theo thông số được cung cấp.

⚙️ Tốc độ đĩa tiện mặt đầu nằm trong khoảng 10–200 r/min theo bảng thông số.

---

🚄 TỐC ĐỘ CHẠY DAO CAO – CHỦ ĐỘNG TRONG QUÁ TRÌNH GIA CÔNG

Tốc độ chạy dao được phân bổ theo từng nhóm trục và từng model.

🔹 X, Y, Z: 1–6000 mm/min trên PBC 110M và PBC 110FM; PBC 130M đạt 1–9000 mm/min.

🔹 W: 1–2000 mm/min trên PBC 110M và PBC 110FM; PBC 130M đạt 1–3000 mm/min.

🔹 U: 1–1000 mm/min.

🔹 B: 0–1 r/min.

---

📋 THÔNG SỐ KỸ THUẬT MÁY DOA PBC

Hạng mục	Đơn vị	PBC 110M	PBC 110FM	PBC 130M
Kích thước bàn làm việc	mm	1000 × 1250 / 1250 × 1400	1000 × 1250 / 1250 × 1400	1400 × 1600 / 1600 × 1800 / 2000 × 2
Tải trọng tối đa cho phép của bàn làm việc	T	5	5	10
Đường kính trục chính	mm	Ø110	Ø110	Ø130
Lỗ côn trục chính		IS07:24 NO.50	IS07:24 NO.50	IS07:24 NO.50
Chuẩn cán dao		JT50/BT50	JT50/BT50	JT50/BT50
Tốc độ trục chính	r/min	10–2500	10–2000(f)m	10–2000
Công suất động cơ chính	kW	17/20.4	17/20.4	25/30
Tốc độ đĩa tiện mặt đầu	r/min	10–200	10–200	10–200
Mô-men xoắn cực đại của trục chính	Nm	1300/1600	1300/1600	2500/3000
Hành trình trục X	mm	2000	2000	2000/3000/4000
Hành trình trục Y	mm	1500	1500	1600/2000
Hành trình trục Z	mm	1200	1200	1600/2000
Hành trình trục chính (W)	mm	550	550	800
Hành trình bàn trượt đĩa tiện mặt đầu (U)	mm	140	140	140
Góc quay bàn máy (trục B)	mm	0.01 × 360°	0.01 × 360°	0.01 × 360°
Tốc độ chạy dao X, Y, Z	mm/min	1–6000	1–6000	1–9000
Tốc độ chạy dao W	mm/min	1–2000	1–2000	1–3000
Tốc độ chạy dao U	mm/min	1–1000	1–1000	1–1000
Tốc độ chạy dao B	r/min	0–1	0–1	0–1

---

📞 PBC – CẤU HÌNH MẠNH CHO NHỮNG YÊU CẦU GIA CÔNG LỚN

🔥 Từ trục chính Ø110 đến Ø130 mm, bàn máy tải đến 10 tấn và hành trình X lên đến 4000 mm, dòng PBC mang đến nhiều lựa chọn cấu hình cho xưởng cơ khí cần không gian gia công rộng và năng lực máy cao.

📞 Liên hệ ngay để được tư vấn model PBC phù hợp với kích thước phôi và yêu cầu gia công của bạn!

MÁY DOA PBC – TRỤC CHÍNH LỚN, HÀNH TRÌNH RỘNG, SẴN SÀNG CHO GIA CÔNG CHI TIẾT KHỔ LỚN.
