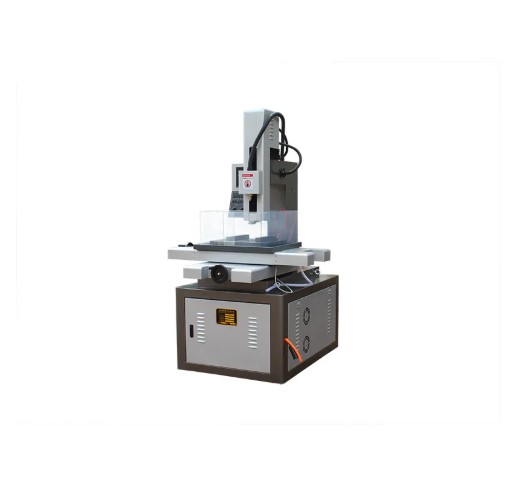

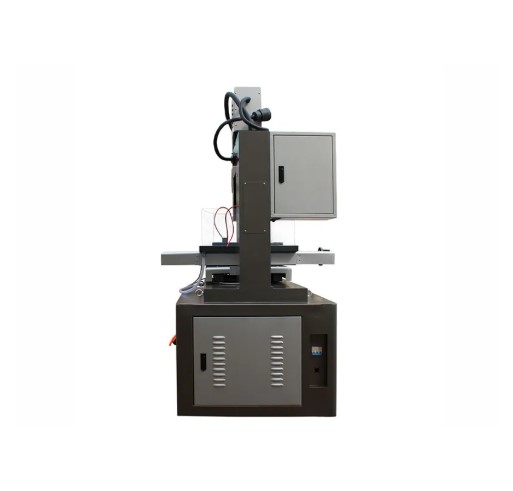

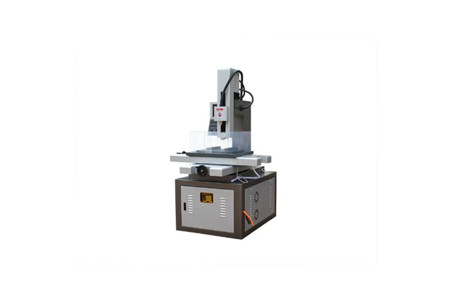

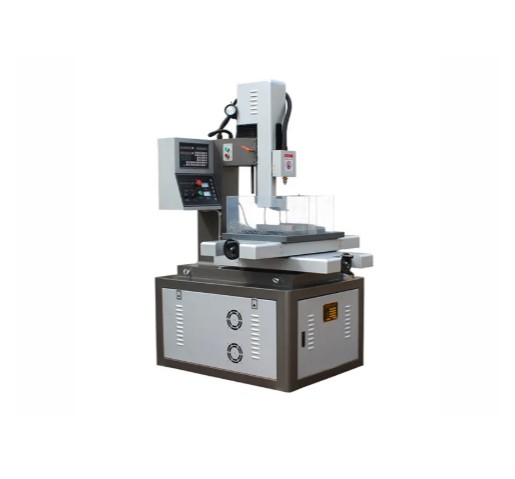

Máy khoan EDM DD703.50

MÁY KHOAN EDM DD703.50 – KHOAN LỖ 0,3–3MM, HÀNH TRÌNH LỚN 500×630MM

Khi yêu cầu gia công không chỉ dừng ở độ chính xác, mà còn đòi hỏi khả năng khoan những lỗ rất nhỏ trên các vật liệu cứng, Máy khoan EDM DD703.50 là giải pháp đáng chú ý cho xưởng gia công khuôn mẫu, cơ khí chính xác và sản xuất công nghiệp.

Với khả năng gia công điện cực đường kính 0,3–3mm, tỷ lệ chiều sâu/lỗ tối đa 300:1 hoặc hơn, kết hợp hành trình XY lên tới 500×630mm, DD703.50 mang đến không gian gia công rộng trong khi vẫn đáp ứng các yêu cầu khoan lỗ có kích thước nhỏ.

KHOAN LỖ SIÊU NHỎ – ĐÁP ỨNG NHỮNG CHI TIẾT KHÓ

🔹 Đường kính lỗ từ 0,3–3mm, phù hợp với những ứng dụng cần tạo lỗ nhỏ trên chi tiết gia công.

🔹 Tỷ lệ chiều sâu/đường kính tối đa 300:1 hoặc hơn, hỗ trợ gia công các lỗ sâu mà phương pháp khoan thông thường khó đáp ứng.

🔹 Tốc độ gia công thường đạt 30–60mm/phút, giúp duy trì khả năng xử lý ổn định trong quá trình khoan EDM.

Đây là lựa chọn phù hợp khi xưởng cần xử lý những chi tiết có yêu cầu về lỗ nhỏ, lỗ sâu và vật liệu có độ cứng cao.

GIA CÔNG ĐƯỢC NHIỀU VẬT LIỆU DẪN ĐIỆN

⚙️ DD703.50 có thể gia công:

🔸 Thép không gỉ
🔸 Thép tôi cứng
🔸 Hợp kim đồng cứng
🔸 Nhôm
🔸 Các vật liệu dẫn điện khác

Nhờ nguyên lý gia công EDM, máy có thể xử lý những vật liệu mà việc khoan cơ khí thông thường có thể gặp nhiều hạn chế.

HÀNH TRÌNH XY 500×630MM – KHÔNG GIAN GIA CÔNG RỘNG

📐 Điểm đáng chú ý của DD703.50 nằm ở hành trình XY 500×630mm, kết hợp với bàn làm việc kích thước 700×1000mm.

Không gian làm việc rộng giúp máy có khả năng đáp ứng nhiều dạng chi tiết và khuôn có kích thước lớn hơn, đồng thời tạo điều kiện thuận lợi cho việc gá đặt và định vị phôi.

Đặc biệt, máy có:

Hành trình servo trục chính: 600mm

Hành trình đầu trục chính: 500mm

Khoảng cách giữa thanh dẫn hướng và bàn: 500mm

TỐC ĐỘ TRỤC CHÍNH 20–120 VÒNG/PHÚT

⚙️ DD703.50 sử dụng phạm vi tốc độ trục chính 20–120 vòng/phút, phù hợp với yêu cầu vận hành của hệ thống khoan EDM.

Cùng với khả năng sử dụng điện cực đường kính 0,3–3mm, máy tạo điều kiện để người vận hành lựa chọn cấu hình gia công phù hợp với từng loại lỗ và vật liệu.

CNC – SẴN SÀNG CHO GIA CÔNG CHÍNH XÁC

💻 DD703.50 có cấu hình CNC, với tốc độ khoan CNC khoảng 30–60mm/phút.

Theo yêu cầu của người dùng, máy có thể được cấu hình thành:

🔹 Máy công cụ CNC đa trục
🔹 Máy công cụ hiển thị kỹ thuật số

Điều này giúp DD703.50 có thể được lựa chọn theo nhu cầu vận hành và mức độ tự động hóa của từng xưởng.

SỬ DỤNG TRỰC TIẾP NƯỚC MÁY LÀM CHẤT LỎNG LÀM VIỆC

💧 Một điểm thuận tiện trong vận hành là máy có thể sử dụng trực tiếp nước máy làm chất lỏng làm việc.

Giải pháp này giúp đơn giản hóa yêu cầu về chất lỏng gia công, thuận tiện hơn cho quá trình chuẩn bị và vận hành máy trong xưởng.

ƯU ĐIỂM ỔN ĐỊNH – TIÊU HAO ĐIỆN CỰC THẤP

🎯 Theo thông số sản phẩm, DD703.50 có ưu điểm về độ ổn định tốt và tiêu hao điện cực thấp.

Với các công việc khoan lỗ nhỏ bằng EDM, việc kiểm soát quá trình gia công và mức tiêu hao điện cực là những yếu tố quan trọng ảnh hưởng trực tiếp đến hiệu quả vận hành.

DD703.50 được định hướng cho những xưởng cần một thiết bị gia công ổn định, có khả năng khoan lỗ nhỏ và làm việc với nhiều vật liệu dẫn điện.

ỨNG DỤNG PHÙ HỢP

DD703.50 có thể được lựa chọn cho các nhu cầu:

🔧 Gia công khuôn mẫu và chi tiết khuôn
🔧 Khoan lỗ nhỏ trên thép tôi cứng
🔧 Gia công thép không gỉ
🔧 Gia công hợp kim đồng và nhôm
🔧 Gia công các chi tiết dẫn điện yêu cầu lỗ nhỏ, lỗ sâu
🔧 Các ứng dụng cơ khí chính xác cần công nghệ khoan EDM

THÔNG SỐ KỸ THUẬT MÁY KHOAN EDM DD703.50

Hạng mục	Thông số
Tên sản phẩm	Máy khoan EDM DD703.50
Model	DD703.50
Loại máy	Máy khoan & phay / Máy khoan EDM
Hành trình XY	500 × 630 mm
Kích thước bàn làm việc	700 × 1000 mm
Hành trình servo trục chính	600 mm
Hành trình đầu trục chính	500 mm
Tốc độ đầu trục chính	20–120 vòng/phút
Phạm vi tốc độ trục chính	20–120 vòng/phút
Đường kính điện cực	0,3–3 mm
Đường kính khoan tối đa	3 mm
Tỷ lệ chiều sâu/đường kính tối đa	300:1 hoặc hơn
Tốc độ khoan CNC	30–60 mm/phút
Khoảng cách giữa thanh dẫn hướng và bàn	500 mm
Khoảng cách tối đa giữa người điều khiển và bàn	500 mm
Độ côn	0
Chất lỏng làm việc	Nước máy
Công suất đầu vào	3 kW
Kích thước máy	2000 × 1500 × 1900 mm
Tình trạng	Mới
CNC	Có
Ưu điểm	Độ ổn định tốt, tiêu hao điện cực thấp

DD703.50 – GIẢI PHÁP KHOAN EDM CHO LỖ NHỎ VÀ LỖ SÂU

Nếu xưởng của bạn đang cần một máy có thể khoan lỗ 0,3–3mm, xử lý vật liệu cứng, hỗ trợ CNC và sở hữu hành trình XY lớn, DD703.50 là cấu hình đáng để đưa vào danh sách thiết bị cần xem xét.

📞 Liên hệ ngay để được tư vấn cấu hình DD703.50 phù hợp với kích thước phôi, yêu cầu lỗ và nhu cầu sản xuất thực tế của xưởng.
