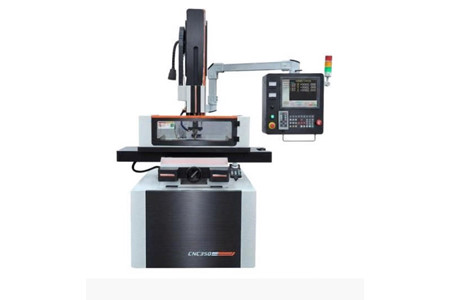

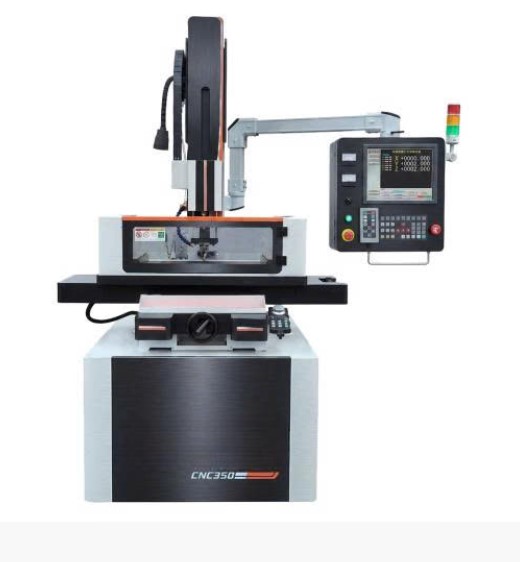

MÁY BẮN LỖ CNC – BẮN LỖ EDM CHÍNH XÁC, TẠO LỖ MỒI NHANH CHO CẮT DÂY

Trong gia công khuôn mẫu và cơ khí chính xác, một lỗ mồi được tạo đúng vị trí có thể quyết định độ chính xác của cả quá trình gia công phía sau. Đó là lý do máy bắn lỗ CNC ngày càng trở thành thiết bị quan trọng trong các xưởng gia công EDM.

Máy bắn lỗ CNC hay còn gọi là máy đục lỗ EDM, được thiết kế để tạo lỗ mồi, lỗ công nghệ và các lỗ có đường kính nhỏ trên vật liệu cứng như thép đã tôi, hợp kim cứng… Đặc biệt, máy phù hợp để chuẩn bị lỗ luồn dây cho công đoạn cắt dây EDM, giúp quy trình gia công khuôn mẫu trở nên chủ động và thuận tiện hơn.

CNC HIỆN ĐẠI – CHỦ ĐỘNG TỪNG VỊ TRÍ BẮN LỖ

Không chỉ đơn thuần là một thiết bị tạo lỗ, máy bắn lỗ CNC mang đến khả năng điều khiển và định vị có hệ thống, hỗ trợ người vận hành kiểm soát quá trình gia công hiệu quả hơn.

⚙️ Điều khiển CNC: Hỗ trợ lập trình và thiết lập tọa độ gia công, giảm phụ thuộc vào thao tác thủ công và giúp quá trình bắn lỗ được nhất quán hơn.

🎯 Định vị chính xác: Tích hợp chức năng định vị, phù hợp với những công việc yêu cầu xác định đúng vị trí lỗ trước khi chuyển sang công đoạn tiếp theo.

💾 Lưu trữ thông số: Có chức năng lưu tham số và ghi nhớ khi tắt nguồn, thuận tiện khi cần lặp lại các thiết lập gia công.

🖥️ Màn hình kỹ thuật số tích hợp: Thông tin vận hành được hiển thị trực quan, giúp người sử dụng dễ theo dõi và thiết lập máy.

BẮN LỖ TRÊN VẬT LIỆU CỨNG – MỞ RỘNG KHẢ NĂNG GIA CÔNG

Với công nghệ gia công EDM, máy có thể xử lý những vật liệu có độ cứng cao mà các phương pháp khoan cơ khí thông thường gặp nhiều hạn chế.

Máy phù hợp để tạo lỗ trên thép đã tôi, hợp kim cứng và các chi tiết khó gia công, đặc biệt trong lĩnh vực khuôn mẫu. Đây cũng là lợi thế quan trọng khi cần tạo lỗ mồi cho máy cắt dây, nơi vị trí và kích thước lỗ có ảnh hưởng trực tiếp đến khả năng luồn dây và triển khai bước gia công tiếp theo.

ĐƯỜNG KÍNH GIA CÔNG 0,2–3,0 MM – LINH HOẠT CHO NHIỀU NHU CẦU

Khoảng đường kính gia công 0,2–3,0 mm giúp máy đáp ứng nhiều nhu cầu tạo lỗ nhỏ trong thực tế sản xuất.

Từ lỗ mồi phục vụ cắt dây đến các lỗ công nghệ trên khuôn và chi tiết cơ khí, người dùng có thể lựa chọn cấu hình gia công phù hợp với từng loại phôi và yêu cầu kỹ thuật.

🔩 Đường kính gia công: 0,2–3,0 mm

📐 Hành trình XY: 450 × 350 mm

↕️ Hành trình trục chính: <350 mm

↕️ Hành trình trục W: ≤350 mm

ÁP SUẤT NƯỚC 10 MPA – HỖ TRỢ QUÁ TRÌNH BẮN LỖ

Hệ thống nước áp suất cao đóng vai trò quan trọng trong quá trình gia công EDM, hỗ trợ đưa dòng nước đến vùng gia công theo điều kiện vận hành của máy.

Với áp suất nước hoạt động khoảng 10 MPa, kết hợp đầu quay và hệ thống nâng hạ trục W, máy được cấu hình để phục vụ quá trình bắn lỗ ổn định trong các công việc gia công khuôn mẫu và chi tiết cơ khí.

ĐẦU QUAY CẤU TRÚC THÉP VONFRAM – THIẾT KẾ CHO GIA CÔNG CHI TIẾT

Máy được trang bị đầu quay cấu trúc thép vonfram, tốc độ quay trục R khoảng 120 vòng/phút. Thiết kế này kết hợp với cơ cấu nâng hạ trục chính và trục W, tạo nên một hệ thống cơ khí phù hợp cho các công việc tạo lỗ EDM.

Đối với những chi tiết có hình dạng đặc biệt, bề mặt cong, nghiêng hoặc vị trí khó tiếp cận, khả năng bố trí và định vị linh hoạt giúp mở rộng phạm vi ứng dụng của máy.

KẾT CẤU VỮNG CHẮC – PHÙ HỢP NHÀ XƯỞNG CÔNG NGHIỆP

Với trọng lượng máy khoảng 600 kg và tải máy khoảng 360 kg, thiết bị được xây dựng theo hướng chắc chắn, đáp ứng nhu cầu gia công trong môi trường nhà xưởng.

Kích thước tổng thể 950 × 1200 × 1900 mm giúp máy có cấu hình tương đối gọn trong nhóm thiết bị gia công EDM, thuận tiện bố trí cùng các thiết bị khác trong dây chuyền hoặc khu vực gia công khuôn.

XỬ LÝ MỘT CÚ NHẤP – TỐI ƯU THAO TÁC VẬN HÀNH

Máy được tích hợp nhiều chức năng hỗ trợ người vận hành, hướng đến việc đơn giản hóa quá trình thiết lập và gia công.

⚡ Xử lý chỉ với một cú nhấp: Hỗ trợ thao tác nhanh trong quá trình vận hành.

🎯 Chức năng định vị: Có.

💾 Lưu trữ tham số: Có.

🔋 Bộ nhớ khi tắt nguồn: Có.

📏 Xác định độ sâu: Có.

↕️ Chức năng nâng dao: Có.

🧠 Cơ sở dữ liệu vật liệu: Có.

🚀 Khởi động mềm tần số cao: Có.

Nhờ đó, máy không chỉ tập trung vào khả năng tạo lỗ mà còn chú trọng đến sự thuận tiện trong quá trình thiết lập và sử dụng hằng ngày.

ỨNG DỤNG THỰC TẾ TRONG GIA CÔNG KHUÔN MẪU

Máy bắn lỗ CNC có thể được đưa vào nhiều công đoạn khác nhau trong quy trình gia công chính xác:

🔧 Tạo lỗ mồi cho máy cắt dây EDM: Tạo đường dẫn để luồn dây trước khi thực hiện cắt dây.

🧩 Gia công khuôn mẫu: Tạo các lỗ công nghệ và lỗ chi tiết trên khuôn.

⚙️ Gia công chi tiết cơ khí chính xác: Phù hợp với các chi tiết yêu cầu tạo lỗ nhỏ trên vật liệu cứng.

📐 Chi tiết hình dạng đặc biệt: Hỗ trợ gia công tại các vị trí cong, nghiêng hoặc khó tiếp cận bằng phương pháp khoan thông thường.

✈️ Linh kiện kỹ thuật cao: Có thể ứng dụng trong gia công các chi tiết thuộc lĩnh vực điện tử, hàng không và các ngành cơ khí chính xác theo yêu cầu sản xuất.

THÔNG SỐ KỸ THUẬT MÁY BẮN LỖ CNC

CẤU HÌNH CƠ KHÍ

STT	Thông số	Giá trị
1	Di chuyển theo trục XY	450 × 350 mm
2	Hành trình trục chính	<350 mm
3	Hành trình thứ cấp trục W	≤350 mm
4	Chiều cao phôi	≤350 mm
5	Trọng lượng máy	Khoảng 600 kg
6	Tải máy	Khoảng 360 kg
7	Nâng hạ thứ cấp trục W của đầu điện	Có
8	Trục chính và vít trượt	Vít bi chính xác
9	Kích thước máy	950 × 1200 × 1900 mm
10	Đầu quay	Cấu trúc thép vonfram
11	Kích thước khay nước	550 × 450 mm

CẤU HÌNH TỦ ĐIỆN & ĐIỀU KHIỂN

STT	Thông số	Giá trị
1	Đường kính gia công	0,2–3,0 mm
2	Công suất định mức	3 kW
3	Dòng điện xử lý tối đa	30 A
4	Phương pháp xử lý	Xử lý chỉ với một cú nhấp
5	Màn hình kỹ thuật số	Tích hợp
6	Nâng hạ nhanh trục chính	Có thể điều chỉnh
7	Tốc độ quay	Cố định
8	Phương pháp cấp nguồn	380V/50Hz
9	Tốc độ đầu quay (trục R)	≈120 vòng/phút
10	Chức năng định vị	Có
11	Chức năng lưu trữ tham số	Có
12	Bộ nhớ khi tắt nguồn	Có
13	Chức năng xác định độ sâu	Có
14	Chức năng nâng dao	Có
15	Cơ sở dữ liệu vật liệu	Có
16	Khởi động mềm tần số cao	Có
17	Áp suất nước hoạt động	10 MPa
18	Tốc độ nâng trục W	≈120 mm/phút

MÁY BẮN LỖ CNC – TẠO LỖ MỒI CHÍNH XÁC, SẴN SÀNG CHO CÔNG ĐOẠN CẮT DÂY

Khi quy trình sản xuất yêu cầu tạo những lỗ nhỏ trên vật liệu cứng, đặc biệt là lỗ mồi phục vụ cắt dây EDM, một thiết bị chuyên dụng sẽ giúp công việc trở nên chủ động và phù hợp hơn với yêu cầu gia công chính xác.

Với hành trình XY 450 × 350 mm, đường kính gia công 0,2–3,0 mm, dòng xử lý tối đa 30A, đầu quay khoảng 120 vòng/phút và hệ thống điều khiển tích hợp nhiều chức năng hỗ trợ, máy bắn lỗ CNC là lựa chọn đáng cân nhắc cho các xưởng khuôn mẫu, cơ khí chính xác và gia công EDM.

Đầu tư đúng thiết bị ngay từ công đoạn tạo lỗ – chủ động hơn trong từng bước gia công, tối ưu quy trình và sẵn sàng chinh phục những chi tiết khó.

👉 Liên hệ ngay để được tư vấn cấu hình máy bắn lỗ CNC phù hợp với vật liệu, kích thước phôi và nhu cầu sản xuất của xưởng bạn!
