Máy tạo rãnh hai chiều tự động KLQ-600B (Được thiết kế riêng cho ván MDF)

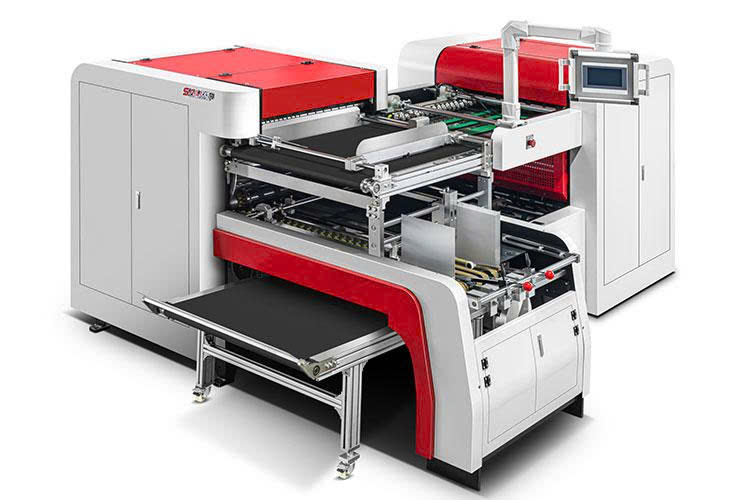

MÁY TẠO RÃNH HAI CHIỀU TỰ ĐỘNG KLQ-600B

CHUYÊN CHO VÁN MDF – TẠO RÃNH NGANG & DỌC CHỈ VỚI MỘT LẦN CẤP LIỆU

Với những sản phẩm hộp cứng cần tạo nhiều đường rãnh theo cả chiều ngang và chiều dọc, việc phải đưa tấm ván qua máy nhiều lần vừa mất thời gian, vừa làm tăng thao tác thủ công.

KLQ-600B được thiết kế để giải quyết chính vấn đề này.

Máy có khả năng tạo rãnh V, L hoặc U theo hai chiều trên cùng một tấm ván chỉ với một lần cấp liệu. Sau khi hoàn thành rãnh ngang, vật liệu được tự động vận chuyển sang công đoạn tạo rãnh dọc rồi thu gom.

Đặc biệt, KLQ-600B được thiết kế riêng để xử lý ván MDF, phù hợp với nhiều loại hộp cứng có nắp và đáy.

MỘT LẦN CẤP LIỆU – HOÀN THÀNH RÃNH HAI CHIỀU

🚀 Không cần đưa tấm ván qua máy nhiều lần

KLQ-600B thực hiện quy trình tạo rãnh theo hai hướng liên tiếp:

Cấp liệu tự động → Tạo rãnh ngang → Vận chuyển → Tạo rãnh dọc → Thu gom tự động

Toàn bộ quy trình được thực hiện trong cùng một chu trình sản xuất.

Điều này giúp giảm số lần thao tác với vật liệu, rút ngắn quy trình và thuận tiện hơn khi sản xuất các sản phẩm cần nhiều đường rãnh giao nhau.

THIẾT KẾ RIÊNG CHO VÁN MDF

🪵 Tối ưu cho vật liệu MDF với độ dày 1–4mm

KLQ-600B hỗ trợ vật liệu có độ dày từ 1 đến 4,0mm, phù hợp với nhiều loại ván MDF sử dụng trong sản xuất hộp cứng.

Máy không chỉ tạo rãnh theo một hướng mà có thể xử lý cả rãnh ngang và rãnh dọc, đáp ứng những thiết kế hộp yêu cầu tạo hình nhiều mặt.

TẠO RÃNH V – L – U LINH HOẠT

📐 Một máy – nhiều dạng rãnh

KLQ-600B hỗ trợ các dạng rãnh:

Rãnh V

Rãnh L

Rãnh U

Góc rãnh có thể điều chỉnh trong phạm vi 80–140°, giúp người vận hành linh hoạt hơn khi thiết lập cấu hình phù hợp với yêu cầu sản phẩm.

Khả năng thay đổi dạng rãnh giúp máy đáp ứng nhiều kiểu kết cấu hộp thay vì chỉ giới hạn ở một dạng rãnh cố định.

8 BỘ DAO Ở CÔNG ĐOẠN THỨ NHẤT – 4 BỘ DAO Ở CÔNG ĐOẠN THỨ HAI

⚙️ Cấu hình dao được phân chia theo từng công đoạn

Công đoạn tạo rãnh thứ nhất sử dụng 8 bộ dụng cụ tạo rãnh.

Công đoạn tạo rãnh thứ hai sử dụng 4 bộ dụng cụ tạo rãnh.

Cấu hình này cho phép hai công đoạn tạo rãnh được thực hiện tuần tự trên cùng một tấm vật liệu, phù hợp với quy trình gia công hai chiều của máy.

ĐỘ CHÍNH XÁC RÃNH ±0,1MM

🎯 Với độ chính xác rãnh đạt ±0,1mm, KLQ-600B hỗ trợ kiểm soát vị trí đường rãnh ổn định trong quá trình gia công.

Đối với hộp cứng, vị trí đường rãnh có ảnh hưởng trực tiếp đến khả năng gấp và tạo hình thành phẩm. Khi rãnh ngang và dọc được tạo đúng vị trí, quá trình tạo hình hộp sẽ thuận lợi hơn.

TỐC ĐỘ 80–120 CHIẾC/PHÚT

⚡ Với phôi kích thước 200 × 200mm, máy đạt tốc độ 80–120 chiếc/phút.

Kết hợp với quy trình cấp liệu và vận chuyển tự động, KLQ-600B phù hợp cho những dây chuyền cần duy trì năng suất ổn định trong quá trình sản xuất hộp cứng.

TỰ ĐỘNG VẬN CHUYỂN GIỮA HAI CÔNG ĐOẠN

🔄 Sau khi hoàn thành tạo rãnh ngang, tấm ván được tự động vận chuyển sang công đoạn tạo rãnh dọc.

Người vận hành không cần liên tục lấy phôi ra rồi cấp lại bằng tay giữa hai công đoạn.

Sau khi hoàn tất cả hai hướng rãnh, sản phẩm tiếp tục được thu gom tự động, giúp quy trình sản xuất liền mạch hơn.

2 TRỐNG LỚN – KẾT CẤU MÁY ỔN ĐỊNH

⚙️ Máy được trang bị 2 trống lớn, tương ứng với hệ thống xử lý trong quy trình tạo rãnh hai chiều.

Kết cấu máy có kích thước 3462 × 2533 × 1525mm, trọng lượng 2250KG, tạo nền tảng chắc chắn cho quá trình vận hành.

ỨNG DỤNG CHO NHIỀU LOẠI HỘP CỨNG

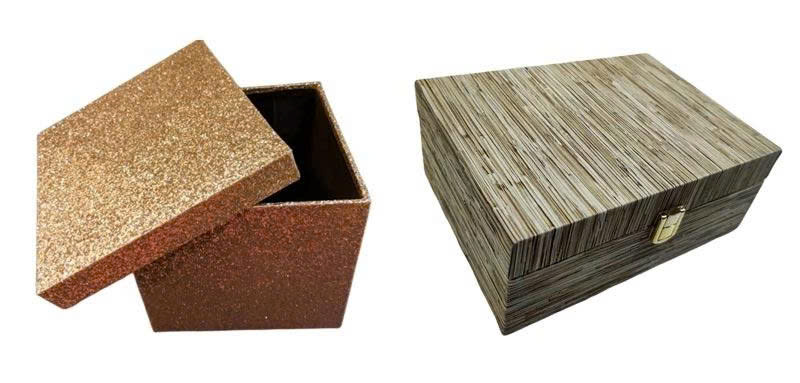

📦 KLQ-600B phù hợp với nhiều dòng hộp cứng có nắp và đáy, chẳng hạn:

Hộp điện thoại

Hộp giày

Hộp mỹ phẩm

Hộp cứng

Đặc biệt, với những sản phẩm cần tạo rãnh theo cả hai hướng để hình thành kết cấu hộp, khả năng gia công hai chiều trong một lần cấp liệu giúp quy trình trở nên thuận tiện hơn.

THÔNG SỐ KỸ THUẬT

Thông số	Chi tiết
Chiều rộng vật liệu	130–600mm
Chiều dài vật liệu	130–600mm
Độ dày vật liệu	1–4,0mm
Độ chính xác rãnh	±0,1mm
Góc rãnh	Có thể điều chỉnh từ 80–140°
Công cụ tạo rãnh – bước 1	8 bộ
Công cụ tạo rãnh – bước 2	4 bộ
Số lượng trống lớn	2
Công suất máy	5,2KW
Tốc độ	80–120 chiếc/phút (200 × 200mm)
Kích thước máy	3462 × 2533 × 1525mm
Trọng lượng	2250KG
Hình dạng rãnh	V, L, U
Chức năng	Cấp liệu tự động → tạo rãnh ngang → vận chuyển → tạo rãnh dọc → thu gom tự động

KLQ-600B – TẬP TRUNG VÀO GIA CÔNG MDF HAI CHIỀU

🪵 Chuyên cho ván MDF: hỗ trợ độ dày 1–4mm.

🔄 Hai chiều trong một lần cấp liệu: tạo rãnh ngang rồi chuyển sang rãnh dọc tự động.

📐 V/L/U: linh hoạt về dạng rãnh và góc rãnh 80–140°.

🎯 ±0,1mm: kiểm soát độ chính xác đường rãnh.

⚡ 80–120 chiếc/phút: đáp ứng nhu cầu sản xuất liên tục với phôi 200 × 200mm.

🤖 Tự động vận chuyển và thu gom: giảm thao tác thủ công giữa các công đoạn.

ĐANG TÌM MÁY TẠO RÃNH HAI CHIỀU CHO VÁN MDF?

Hãy gửi kích thước ván MDF, độ dày và mẫu hộp cần gia công để được tư vấn KLQ-600B theo đúng nhu cầu sản xuất thực tế.
