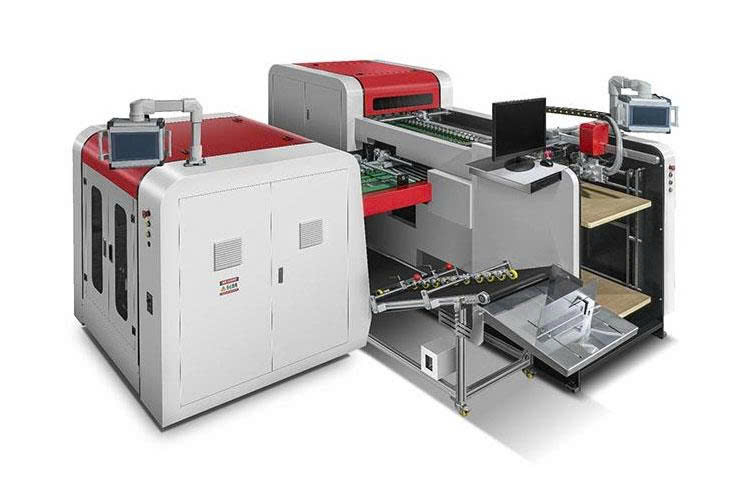

Máy tạo rãnh hai chiều tự động SLQ-600S cho bìa cứng (Với dao tạo rãnh servo CNC)

MÁY TẠO RÃNH HAI CHIỀU TỰ ĐỘNG SLQ-600S

DAO TẠO RÃNH SERVO CNC – TẠO RÃNH CHÍNH XÁC – TẠO HỘP CẠNH THẲNG, GÓC SẮC NÉT

Khi sản xuất hộp cứng cao cấp, đường rãnh chính xác quyết định trực tiếp đến độ vuông vắn của thành phẩm. Chỉ một sai lệch nhỏ cũng có thể khiến cạnh hộp không thẳng hoặc góc gấp không đạt yêu cầu.

SLQ-600S được thiết kế với dao tạo rãnh servo CNC, kết hợp hệ thống tạo rãnh hai bước để xử lý rãnh chữ V trên nhiều loại vật liệu như giấy tráng phủ, bìa cứng mỏng và giấy mỹ thuật.

🎯 Độ chính xác rãnh tốt nhất ±0,05mm

⚙️ Dao tạo rãnh servo CNC

↔️ Tạo rãnh theo hai bước

📐 Góc rãnh điều chỉnh 80–140°

🔄 Hệ thống thay đổi hướng vật liệu 90° bằng trống

📦 Hướng đến những thành phẩm có cạnh thẳng và góc 90° sắc nét

DAO TẠO RÃNH SERVO CNC – KIỂM SOÁT CHÍNH XÁC TỪNG ĐƯỜNG RÃNH

Điểm tạo nên sự khác biệt của SLQ-600S nằm ở hệ thống dao tạo rãnh servo CNC.

Thay vì chỉ phụ thuộc vào điều chỉnh cơ khí, hệ thống servo giúp kiểm soát vị trí dao chính xác hơn trong quá trình gia công.

🎯 Độ chính xác tốt nhất đạt ±0,05mm.

📐 Độ chính xác thông thường đạt ±0,1mm.

Mỗi đầu dao có thể điều chỉnh góc độc lập, giúp máy thích ứng với các yêu cầu tạo rãnh khác nhau trong quá trình sản xuất.

TẠO RÃNH HAI BƯỚC – TẠO HỘP CẠNH THẲNG, GÓC 90°

SLQ-600S thực hiện tạo rãnh theo hai bước, cho phép xử lý các đường rãnh theo hai hướng trên cùng sản phẩm.

📐 Sau khi tạo rãnh, vật liệu có thể được gấp theo các đường đã gia công để hình thành những sản phẩm có cạnh thẳng và góc 90° rõ nét.

Đây là yêu cầu quan trọng đối với các dòng hộp cứng, nơi hình dáng vuông vắn và độ sắc nét của góc ảnh hưởng trực tiếp đến chất lượng hoàn thiện.

GÓC RÃNH ĐIỀU CHỈNH 80–140°

🔧 SLQ-600S hỗ trợ điều chỉnh góc rãnh trong phạm vi 80–140°.

Cụ thể:

Dao 90°: điều chỉnh trong khoảng 80–110°

Dao 120°: điều chỉnh trong khoảng 110–140°

🎯 Đặc biệt, mỗi đầu dao có thể điều chỉnh góc độc lập, giúp người vận hành linh hoạt hơn khi thiết lập máy cho từng loại sản phẩm.

ĐỊNH VỊ DAO TRÁI – PHẢI BẰNG SERVO

↔️ Vị trí dao theo chiều trái – phải được định vị tự động bằng servo.

Kết hợp với hệ thống dao servo CNC, cơ cấu định vị này hỗ trợ kiểm soát vị trí đường rãnh chính xác và ổn định hơn trong quá trình sản xuất.

CẤP GIẤY HỖ TRỢ KHỔ ĐẶC BIỆT

🚚 Máy sử dụng hệ thống cấp khí Feida để cấp giấy.

Bệ đặt giấy gồm bệ trên và bệ dưới, giúp thuận tiện hơn trong thao tác đặt vật liệu và hỗ trợ tiết kiệm thời gian khi chuẩn bị sản xuất.

XOAY ĐẦU 90° BẰNG HỆ THỐNG LẬT TRỐNG

🔄 Sau bước tạo rãnh đầu tiên, vật liệu cần được thay đổi hướng để thực hiện bước tiếp theo.

SLQ-600S sử dụng hệ thống lật trống để thực hiện thay đổi hướng 90°.

Cơ cấu này giúp vật liệu chuyển hướng theo quy trình của máy trước khi đi vào bước tạo rãnh tiếp theo.

HIỆU CHỈNH CẠNH Ở CẢ HAI BƯỚC

📐 Để giữ vật liệu đi đúng vị trí trong suốt quá trình gia công, cả hai bước đều được trang bị cơ chế hiệu chỉnh cạnh:

Bước 1: Điều chỉnh dây đai + điều chỉnh bằng bi thép.

Bước 2: Điều chỉnh dây đai + điều chỉnh bằng bi thép.

Nhờ đó, vật liệu được hỗ trợ ổn định vị trí trước khi dao thực hiện tạo rãnh.

ĐIỀU CHỈNH ĐỘ SÂU RÃNH ĐƠN GIẢN HƠN

🔧 Độ sâu rãnh cần được điều chỉnh thủ công trong lần sử dụng đầu tiên.

Sau khi hoàn tất thiết lập, khi thay đổi sản phẩm hoặc thay dao, nếu góc rãnh không thay đổi, người vận hành không cần điều chỉnh lại độ sâu rãnh lần thứ hai.

Điều này giúp rút ngắn thời gian chuẩn bị khi sản xuất lặp lại các sản phẩm có cùng yêu cầu về góc rãnh.

DỄ BẢO TRÌ VỚI CƠ CẤU DÂY ĐAI THÁO NHANH

🔧 Hệ thống dây đai lăn được thiết kế để có thể tháo dây đai nhanh bằng tay quay.

Thiết kế này hỗ trợ thuận tiện hơn cho quá trình kiểm tra, điều chỉnh và bảo trì máy.

TỰ ĐỘNG XỬ LÝ CHẤT THẢI

♻️ SLQ-600S được trang bị hệ thống làm sạch chất thải tự động bằng khí nén kết hợp 2 băng tải chuyên dụng.

Phế liệu được đưa ra khỏi khu vực làm việc, giúp giảm thao tác thu gom thủ công và giữ cho quy trình sản xuất liên tục hơn.

ỨNG DỤNG CHO BAO BÌ VÀ HỘP CAO CẤP

SLQ-600S phù hợp để tạo rãnh chữ V trên nhiều loại vật liệu:

📄 Giấy tráng phủ

📦 Bìa cứng mỏng

🎨 Giấy mỹ thuật

Từ đó phục vụ gia công nhiều dòng sản phẩm:

💎 Hộp cứng

🎁 Hộp cao cấp

💍 Hộp trang sức

📱 Hộp sản phẩm điện tử

💄 Hộp mỹ phẩm

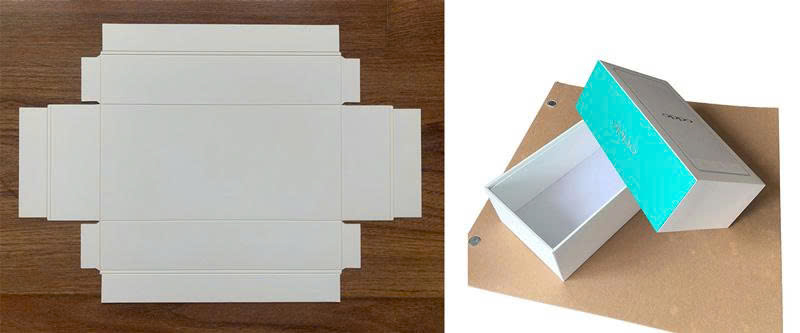

Những sản phẩm này yêu cầu đường rãnh chính xác để khi gấp tạo được hình hộp vuông vắn, cạnh thẳng và góc sắc nét.

THÔNG SỐ KỸ THUẬT

Thông số	SLQ-600S
Công nghệ tạo rãnh	Dao tạo rãnh servo CNC
Kích thước vật liệu bước 1	Dài 195–560mm, rộng 195–560mm
Kích thước vật liệu bước 2	Dài 195–560mm, rộng 195–560mm
Dao tạo rãnh bước 1	6 bộ
Dao tạo rãnh bước 2	6 bộ
Độ chính xác tốt nhất	±0,05mm
Độ chính xác thông thường	±0,1mm
Độ dày vật liệu	200–350GSM
Góc rãnh	Điều chỉnh 80–140°
Dao 90°	80–110°
Dao 120°	110–140°
Điều chỉnh góc	Mỗi đầu dao điều chỉnh độc lập
Tốc độ	80–100 chiếc/phút
Số lượng dầm ngang	2 bộ
Số lượng hàng dao	3 hàng (1 hàng dao trên dầm thứ nhất, 2 hàng dao trên dầm thứ hai)
Cách cấp giấy	Hệ thống cấp khí Feida
Bệ đặt giấy	Bệ trên và bệ dưới
Định vị dao trái/phải	Tự động bằng servo
Độ sâu rãnh	Điều chỉnh thủ công lần đầu
Điều chỉnh dây đai lăn	Tháo dây đai nhanh bằng tay quay
Hệ thống làm sạch chất thải	Khí nén + 2 băng tải chuyên dụng
Trọng lượng	5200KG
Công suất	13,5KW
Kích thước máy	3200×2950×1570mm
Hiệu chỉnh cạnh bước 1	Điều chỉnh dây đai + bi thép
Hiệu chỉnh cạnh bước 2	Điều chỉnh dây đai + bi thép
Hệ thống quay đầu 90°	Lật trống

SLQ-600S – TẬP TRUNG VÀO ĐỘ CHÍNH XÁC CỦA TỪNG ĐƯỜNG RÃNH

Một chiếc hộp cao cấp cần những đường rãnh được kiểm soát chính xác để khi gấp, các cạnh có thể lên dáng rõ ràng và góc hộp đạt hình thức mong muốn.

Với dao tạo rãnh servo CNC, khả năng tạo rãnh hai bước và hệ thống định vị servo, SLQ-600S được thiết kế để phục vụ các yêu cầu gia công hộp cần độ chính xác cao.

🎯 Độ chính xác tốt nhất ±0,05mm

⚙️ Dao tạo rãnh servo CNC

↔️ Định vị dao tự động bằng servo

📐 Góc rãnh điều chỉnh 80–140°

🔄 Lật trống thay đổi hướng 90°

♻️ Tự động xử lý chất thải

📦 Phù hợp cho hộp cứng và bao bì cao cấp

ĐĂNG KÝ TƯ VẤN SLQ-600S

📩 Gửi kích thước bìa, độ dày vật liệu và mẫu hộp cần sản xuất để được tư vấn khả năng gia công với SLQ-600S.

LIÊN HỆ NGAY ĐỂ ĐƯỢC TƯ VẤN VÀ BÁO GIÁ MÁY TẠO RÃNH SERVO CNC SLQ-600S.
