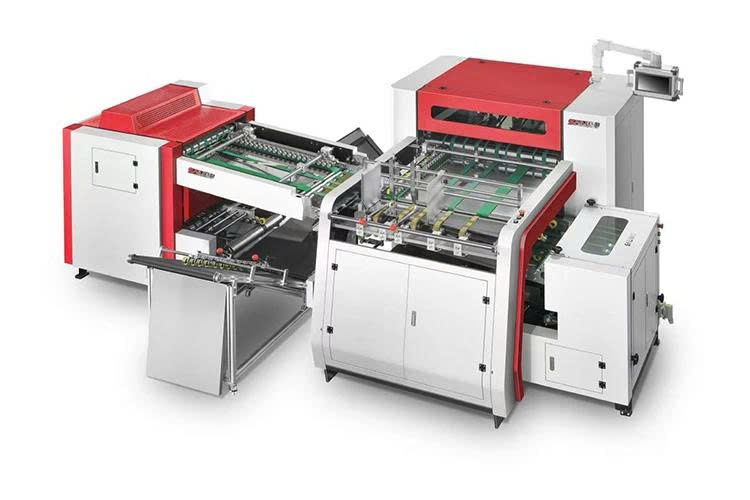

Máy tạo rãnh hai chiều tự động KLQ-600J

KLQ-600J – MÁY TẠO RÃNH HAI CHIỀU TỰ ĐỘNG

⚡ TẠO RÃNH NGANG + DỌC TRONG MỘT LẦN CẤP LIỆU

KLQ-600J được thiết kế chuyên dụng để tạo rãnh chữ V và rãnh chữ U trên hộp cứng, bìa carton và các sản phẩm bao bì dạng tấm.

Điểm nổi bật của máy là khả năng thực hiện tạo rãnh theo cả chiều ngang và chiều dọc chỉ với một lần cấp liệu. Với tùy chọn dao nhảy servo, máy còn có thể thực hiện các đường rãnh một phần theo yêu cầu mà không cần thay đổi kết cấu máy.

🎯 Phù hợp với nhiều loại sản phẩm như hộp rượu, hộp điện thoại, hộp giày, hộp mỹ phẩm, hộp cứng có nắp và đáy cùng nhiều dạng bao bì cao cấp khác.

📐 HỆ THỐNG ĐỊNH VỊ KỸ THUẬT SỐ – CĂN DAO NHANH, CHÍNH XÁC

Bộ phận tạo rãnh được trang bị hệ thống định vị kỹ thuật số, hỗ trợ người vận hành xác định vị trí dao một cách trực quan và thuận tiện hơn.

📏 Việc điều chỉnh vị trí dao trở nên đơn giản hơn khi thay đổi quy cách sản phẩm.

🎯 Độ chính xác tạo rãnh đạt ±0,1mm, giúp kiểm soát tốt vị trí các đường gấp và hạn chế sai lệch trong quá trình tạo hình hộp.

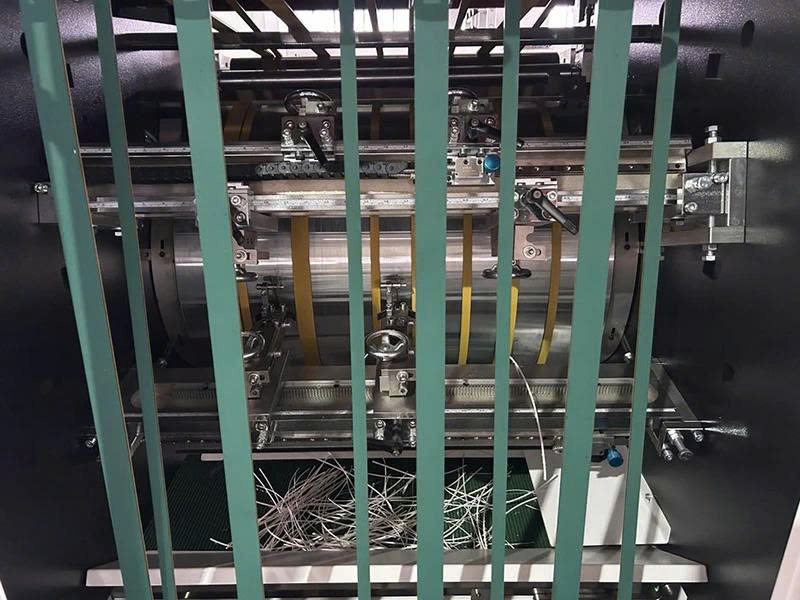

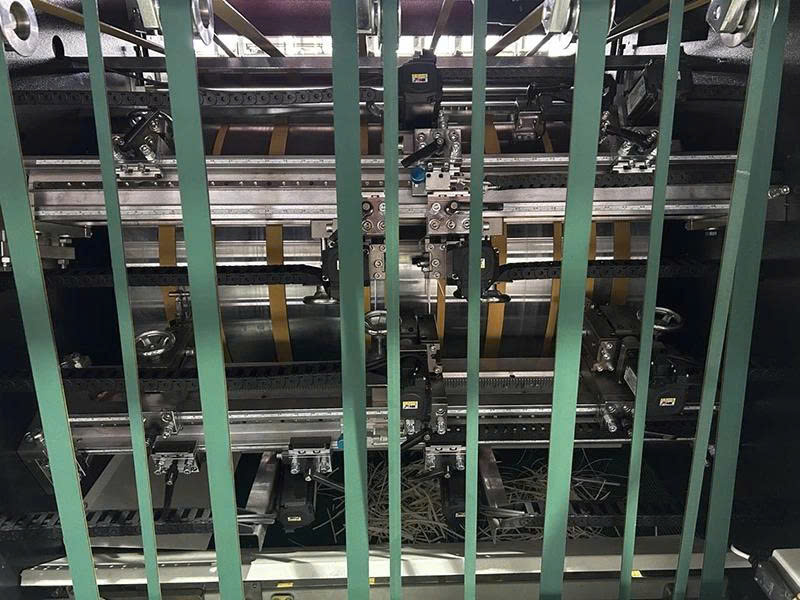

⚙️ DAO NHẢY SERVO – TẠO RÃNH MỘT PHẦN LINH HOẠT

KLQ-600J có thể lựa chọn dao nhảy servo để thực hiện các đường rãnh một phần.

Thay vì tạo một đường rãnh liên tục trên toàn bộ chiều dài, dao servo có thể thực hiện thao tác tạo rãnh theo từng đoạn, phù hợp với những thiết kế hộp đặc biệt.

🔧 Dao nhảy servo là tùy chọn và có tính thêm phí.

Đây là giải pháp phù hợp khi doanh nghiệp thường xuyên nhận các đơn hàng hộp có thiết kế không tiêu chuẩn hoặc yêu cầu rãnh một phần.

🔄 TRỐNG TRUNG GIAN – ĐỔI HƯỚNG VÀ ĐIỀU CHỈNH TỐC ĐỘ

Một trong những bộ phận quan trọng của KLQ-600J là trống trung gian.

Bộ phận này đảm nhiệm hai chức năng chính:

🔄 Thay đổi hướng di chuyển của bìa

⚡ Điều chỉnh tốc độ vận chuyển

Sau khi hoàn thành công đoạn tạo rãnh, bìa được xử lý và chuyển hướng phù hợp để tiếp tục quy trình. Trong một số trường hợp, sau khi tạo rãnh chữ V, bìa có thể được đưa trực tiếp ra khỏi máy tự động mà không cần đi qua máy tạo rãnh thứ hai.

Điều này giúp quy trình vận hành linh hoạt hơn tùy theo yêu cầu sản phẩm.

🔁 NGUYÊN LÝ LẬT NGƯỢC – TĂNG ĐỘ ỔN ĐỊNH KHI VẬN CHUYỂN

KLQ-600J sử dụng nguyên lý lật ngược sản phẩm với độ chồng lấp một nửa.

Cách vận chuyển này giúp quá trình chuyển hướng bìa diễn ra ổn định hơn, đồng thời hỗ trợ duy trì tốc độ xử lý trong dây chuyền.

🚀 Tăng tính liên tục

📐 Ổn định đường đi của bìa

⚙️ Hỗ trợ nâng cao hiệu quả vận hành

🎯 THIẾT BỊ CĂN CHỈNH KÉO DÀI – GIỮ BÌA ĐI THẲNG QUA TỪNG CÔNG ĐOẠN

KLQ-600J sử dụng thiết bị căn chỉnh dài hơn kết hợp với bộ phận thu gom và vận chuyển, giúp bìa được dẫn hướng ổn định trước khi đi vào từng phần tạo rãnh.

Việc kiểm soát đường đi của bìa có vai trò quan trọng đối với những sản phẩm yêu cầu vị trí rãnh chính xác.

📏 Bìa đi thẳng hơn.

🎯 Vị trí rãnh được kiểm soát tốt hơn.

📦 Hạn chế tình trạng góc hộp bị cao thấp không đồng đều do sai lệch vị trí rãnh.

⚡ TỐC ĐỘ HAI CÔNG ĐOẠN ĐƯỢC ĐIỀU CHỈNH ĐỘC LẬP

Không phải mọi công đoạn đều cần cùng một tốc độ.

KLQ-600J cho phép điều chỉnh độc lập tốc độ của phần tạo rãnh thứ nhất và thứ hai.

Ví dụ, khi công đoạn đầu tiên tạo rãnh dọc theo cạnh dài của tấm bìa hình chữ nhật, công đoạn thứ hai có thể được tăng tốc để tạo rãnh theo cạnh ngắn.

🚀 Nhờ đó, máy có thể tối ưu tốc độ cho từng bước thay vì vận hành tất cả công đoạn ở cùng một tốc độ cố định.

🏭 QUY TRÌNH 4 BỘ PHẬN – LIÊN KẾT THÀNH MỘT DÂY CHUYỀN

KLQ-600J được cấu tạo chủ yếu từ 4 bộ phận:

01. PHẦN TẠO RÃNH THỨ NHẤT

Thực hiện công đoạn tạo rãnh đầu tiên trên tấm bìa theo vị trí đã thiết lập.

02. PHẦN THU GOM & VẬN CHUYỂN

Tiếp nhận, chuyển hướng và đưa bìa đến công đoạn tiếp theo với sự hỗ trợ của hệ thống căn chỉnh.

03. PHẦN TẠO RÃNH THỨ HAI

Tiếp tục thực hiện đường rãnh theo chiều còn lại để hoàn thiện cấu trúc rãnh hai chiều.

04. BĂNG TẢI THÀNH PHẨM

Tự động vận chuyển tấm bìa đã hoàn thiện đến khu vực tiếp nhận.

🔄 TỰ ĐỘNG HÓA TOÀN BỘ QUY TRÌNH

Từ khi đưa bìa vào máy đến khi hoàn thành, KLQ-600J vận hành theo quy trình:

Cấp liệu tự động → Tạo rãnh ngang → Thu gom → Vận chuyển → Tạo rãnh dọc → Thu gom tự động

Nhờ quy trình liên kết này, doanh nghiệp có thể giảm thao tác thủ công, nâng cao tính liên tục của sản xuất và tối ưu nhân công.

📦 BĂNG TẢI CHUYÊN DỤNG – TIẾP NHẬN THÀNH PHẨM TỰ ĐỘNG

Sau khi hoàn thành quá trình tạo rãnh, tấm bìa thành phẩm được đưa ra bằng băng chuyền chuyên dụng.

Thay vì phải lấy từng tấm bằng tay tại khu vực gia công, hệ thống vận chuyển giúp sản phẩm được đưa đến khu vực tiếp nhận theo dòng liên tục.

📦 Tự động vận chuyển

🔄 Giảm thao tác thủ công

⚡ Hỗ trợ sản xuất liên tục

📐 GÓC RÃNH CÓ THỂ ĐIỀU CHỈNH 90–130°

KLQ-600J cho phép điều chỉnh góc rãnh trong phạm vi 90–130°, đáp ứng các yêu cầu tạo hình khác nhau của hộp cứng và bìa carton.

Điều này giúp doanh nghiệp linh hoạt hơn khi gia công các sản phẩm có yêu cầu khác nhau về góc gấp và kết cấu hộp.

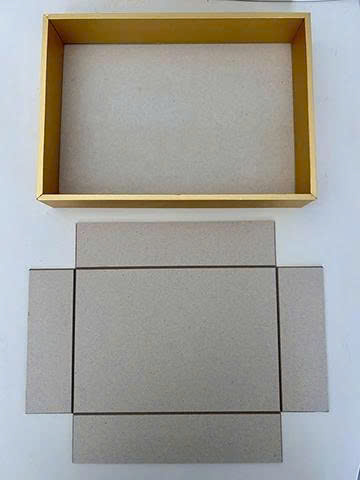

📦 PHÙ HỢP NHIỀU DÒNG HỘP CỨNG

KLQ-600J được thiết kế để phục vụ nhiều loại sản phẩm bao bì cần tạo rãnh chính xác:

🍷 Hộp rượu

📱 Hộp điện thoại

👟 Hộp giày

💄 Hộp mỹ phẩm

🎁 Hộp cứng có nắp và đáy

📦 Các sản phẩm hộp cứng và bìa carton khác

📋 THÔNG SỐ KỸ THUẬT

Hạng mục	Thông số
Chiều dài vật liệu	100–550mm
Chiều rộng vật liệu	100–600mm
Độ dày vật liệu	1,0–3,0mm
Số lượng rãnh thông thường	7 dao cho phần 2
Số lượng rãnh một phần	4–6 dao cho phần 1 (có thể lựa chọn)
Độ chính xác của rãnh	±0,1mm
Góc rãnh	Có thể điều chỉnh từ 90–130°
Số lượng thanh ngang	4 thanh ngang
Số hàng dao	5 hàng
Số lượng trống lớn	3
Công suất máy	6KW
Tốc độ	80–100 chiếc/phút (kích thước 300 × 300mm)
Xả thải	Tự động bằng băng chuyền
Kích thước chính	2630 × 3900 × 1445mm
Trọng lượng	3200KG
Chức năng	Cấp liệu tự động → tạo rãnh ngang → thu gom → vận chuyển → tạo rãnh dọc → thu gom tự động

🔥 KLQ-600J – MỘT LẦN CẤP LIỆU, LINH HOẠT NHIỀU KIỂU TẠO RÃNH

Với thiết kế tạo rãnh hai chiều, định vị kỹ thuật số và tùy chọn dao nhảy servo, KLQ-600J hướng đến những dây chuyền sản xuất hộp cứng cần độ chính xác, tốc độ và khả năng xử lý đa dạng quy cách.

Đặc biệt, cơ chế trống trung gian, lật bìa và điều chỉnh độc lập tốc độ hai công đoạn giúp máy thích ứng tốt hơn với từng loại sản phẩm thay vì áp dụng một quy trình cố định cho mọi đơn hàng.

📞 ĐƯA KLQ-600J VÀO DÂY CHUYỀN – TỐI ƯU QUY TRÌNH TẠO RÃNH

Liên hệ ngay để được tư vấn cấu hình KLQ-600J và lựa chọn phương án dao nhảy servo phù hợp với nhu cầu sản xuất thực tế.
