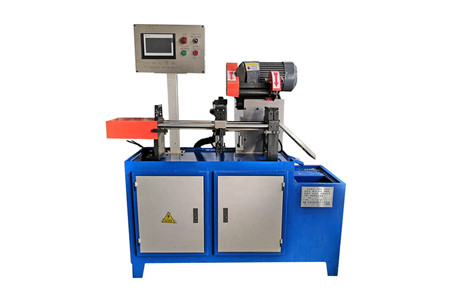

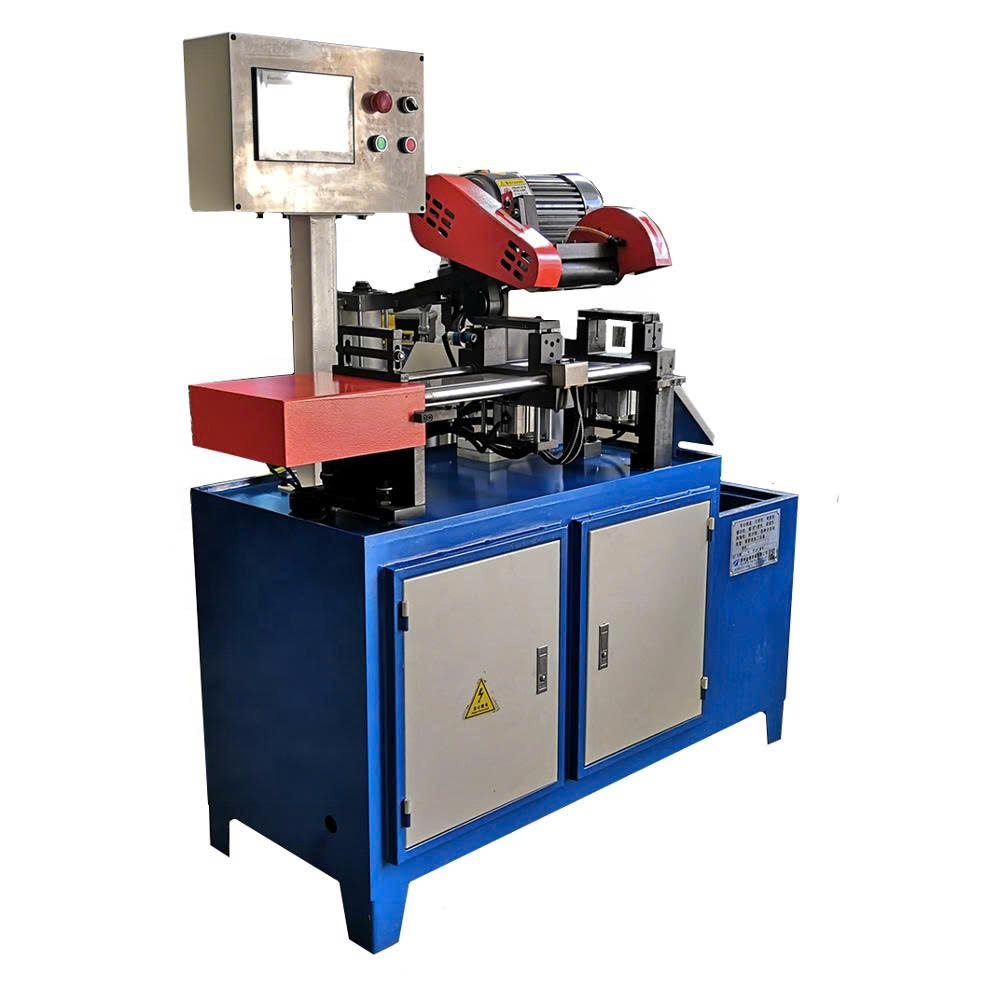

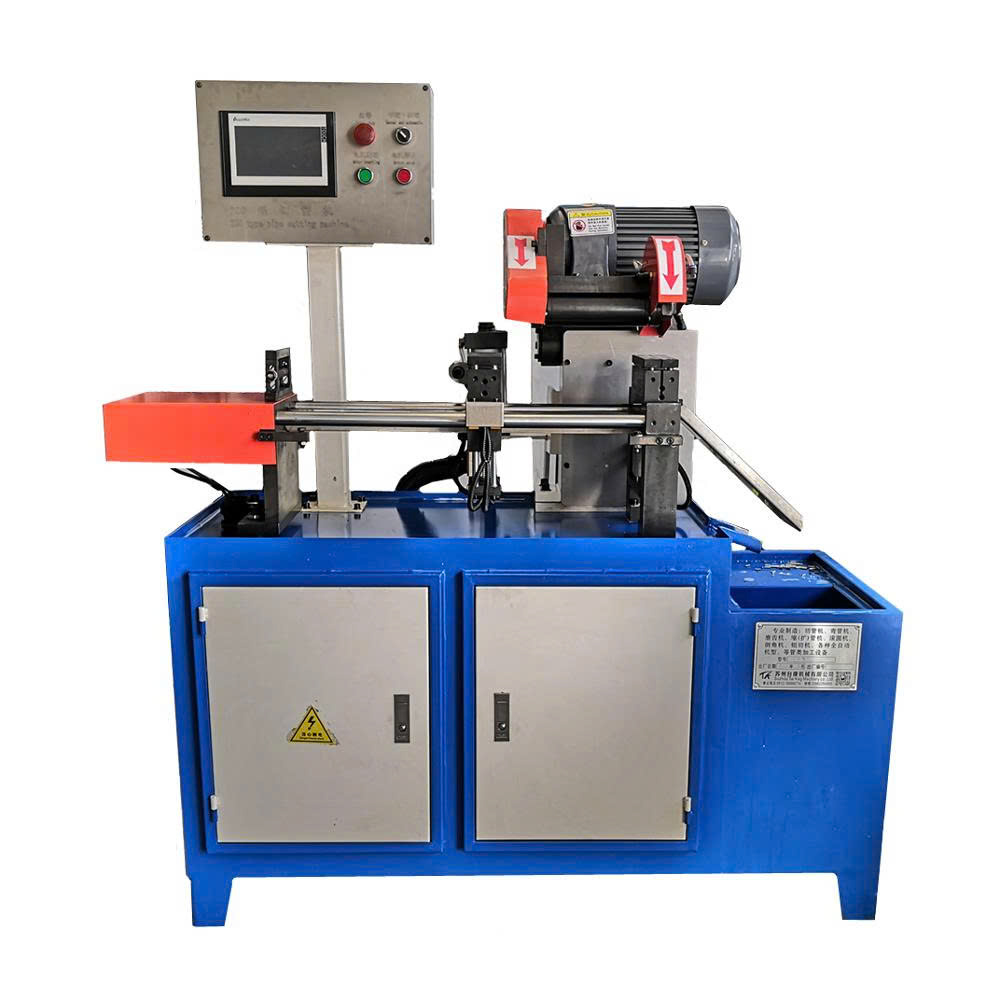

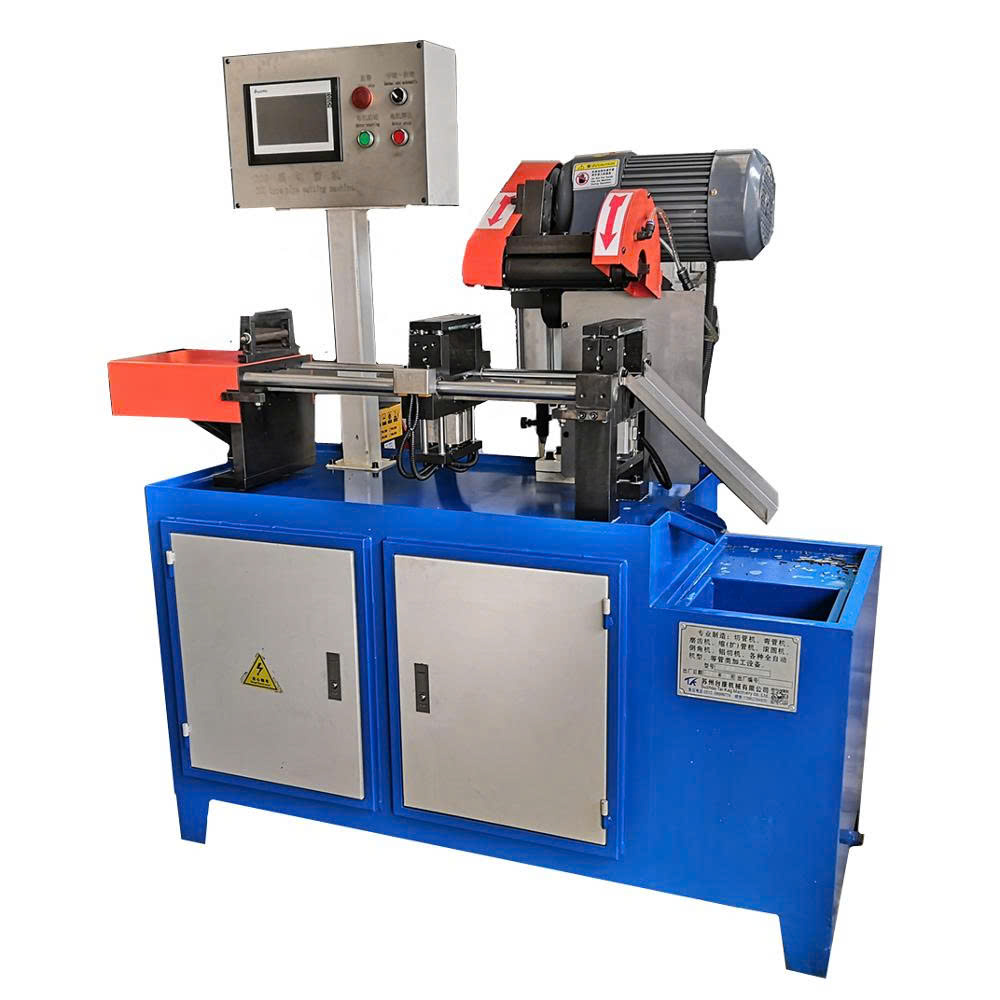

Máy cắt ống đường kính nhỏ bằng thủy lực DW-200CNC

MÁY CẮT ỐNG ĐƯỜNG KÍNH NHỎ BẰNG THỦY LỰC DW-200CNC

PLC CẢM ỨNG – CẤP LIỆU SERVO – CẮT Ø1–Ø40MM – ĐỘ CHÍNH XÁC ±0,05MM

Với các loại ống đường kính nhỏ, thành mỏng, yêu cầu quan trọng không chỉ là cắt nhanh mà còn phải giữ được bề mặt phôi, kiểm soát chiều dài chính xác và hạn chế số chu kỳ cắt khi sản xuất hàng loạt.

DW-200CNC được thiết kế chuyên cho nhóm vật liệu này, hỗ trợ gia công các loại thép không gỉ, đồng, nhôm, sắt và nhiều loại ống, cấu hình đường kính nhỏ.

Máy kết hợp điều khiển PLC, màn hình cảm ứng, cấp liệu bằng động cơ servo và hệ thống kẹp khí nén, cho phép điều chỉnh chiều dài phôi thuận tiện với khả năng cắt từ Ø1–Ø40mm và độ chính xác ±0,05mm.

⚡ CẮT ỐNG ĐƯỜNG KÍNH NHỎ – TẬP TRUNG CHO PHÔI Ø1–Ø40MM

DW-200CNC được phát triển riêng cho nhóm sản phẩm có kích thước nhỏ, đặc biệt phù hợp với các loại ống có đường kính nhỏ và thành mỏng.

Máy hỗ trợ khả năng cắt từ Ø1 đến Ø40mm, đáp ứng nhiều dạng phôi trong cùng một hệ thống.

Đây là cấu hình hướng đến các dây chuyền cần gia công những chi tiết nhỏ với chiều dài được kiểm soát ổn định.

🎯 ĐỘ CHÍNH XÁC ±0,05MM – KIỂM SOÁT CHIỀU DÀI PHÔI

Một trong những thông số đáng chú ý của DW-200CNC là độ chính xác được công bố ở mức ±0,05mm.

Chiều dài cấp liệu có thể điều chỉnh từ 1,5–500mm, cho phép người vận hành thiết lập chiều dài phôi theo yêu cầu của từng sản phẩm.

Khi sản xuất hàng loạt, khả năng điều chỉnh chiều dài linh hoạt giúp máy thích ứng với nhiều quy cách chi tiết khác nhau.

🤖 PLC MÀN HÌNH CẢM ỨNG – DỄ ĐIỀU KHIỂN, DỄ CHUYỂN CHẾ ĐỘ

DW-200CNC sử dụng màn hình cảm ứng PLC tương tác, hỗ trợ cả chế độ vận hành tự động và thủ công.

Giao diện điều khiển được thiết kế để người vận hành dễ dàng truy cập các chức năng của máy, thuận tiện hơn trong quá trình cài đặt và vận hành.

Hệ thống còn hỗ trợ chẩn đoán và đa ngôn ngữ, đi kèm chức năng tự kiểm tra lỗi và cảnh báo để hỗ trợ quá trình xử lý sự cố.

⚡ CẤP LIỆU ĐỘNG CƠ SERVO – KHÔNG LÀM HỎNG BỀ MẶT PHÔI

Hệ thống cấp liệu của DW-200CNC sử dụng động cơ servo, giúp kiểm soát quá trình đưa phôi vào vùng cắt.

Thiết kế cấp liệu được định hướng nhằm hạn chế làm ảnh hưởng đến bề mặt vật liệu, đặc biệt quan trọng đối với các loại ống inox, nhôm hoặc đồng yêu cầu giữ độ hoàn thiện sau gia công.

Chiều dài cấp liệu từ 1,5–500mm cũng giúp máy đáp ứng linh hoạt các yêu cầu sản xuất khác nhau.

🛠️ KHUÔN KẸP ĐẶC BIỆT – CÓ THỂ KẸP NHIỀU LOẠI VẬT LIỆU

DW-200CNC sử dụng khuôn kẹp được thiết kế đặc biệt, cho phép kẹp nhiều loại vật liệu cùng lúc.

Thiết kế này giúp giảm số chu kỳ cắt trong quá trình sản xuất, đặc biệt hữu ích khi gia công hàng loạt các chi tiết có quy cách tương đồng.

Hệ thống kẹp được dẫn động bằng khí nén và có thể điều chỉnh để hỗ trợ hạn chế làm hỏng bề mặt phôi.

🔄 GIẢM SỐ CHU KỲ CẮT – PHÙ HỢP SẢN XUẤT HÀNG LOẠT

Khi sản xuất số lượng lớn, mỗi chu kỳ cắt đều ảnh hưởng đến tổng thời gian gia công.

Khuôn kẹp đặc biệt của DW-200CNC cho phép xử lý nhiều vật liệu trong cùng một lần kẹp theo thiết kế của máy, từ đó giảm số chu kỳ cắt so với việc xử lý từng phôi riêng lẻ.

Đây là một ưu điểm đáng chú ý đối với các dây chuyền sản xuất sản phẩm tiêu chuẩn và các chi tiết cần gia công với số lượng lớn.

💨 KẸP KHÍ NÉN – LINH HOẠT KHI THAY ĐỔI VẬT LIỆU

Hệ thống kẹp được dẫn động bằng khí nén 0,6–0,8MPa.

Lực kẹp có thể được điều chỉnh nhằm hỗ trợ giữ phôi ổn định mà vẫn hạn chế ảnh hưởng đến bề mặt vật liệu.

Cấu hình này phù hợp với nhiều loại vật liệu như inox, đồng, nhôm và sắt.

💧 HỆ THỐNG LÀM MÁT TỰ ĐỘNG

DW-200CNC được trang bị hệ thống làm mát với động cơ 0,09kW, vận hành theo chu trình làm mát tự động.

Hệ thống làm mát hỗ trợ duy trì điều kiện làm việc ổn định trong quá trình cắt, đặc biệt khi máy được sử dụng cho các công việc sản xuất liên tục.

🏭 ỨNG DỤNG TRONG NHIỀU NGÀNH SẢN XUẤT

DW-200CNC phù hợp với các dây chuyền sản xuất hàng loạt và sản phẩm tiêu chuẩn, có thể ứng dụng trong nhiều lĩnh vực như:

🔹 Phụ tùng ô tô

🔹 Thiết bị vệ sinh

🔹 Đường ống dẫn dầu và nước

🔹 Đóng tàu

🔹 Nồi hơi

🔹 Hóa chất công nghiệp

🔹 Các sản phẩm sử dụng ống và cấu hình đường kính nhỏ

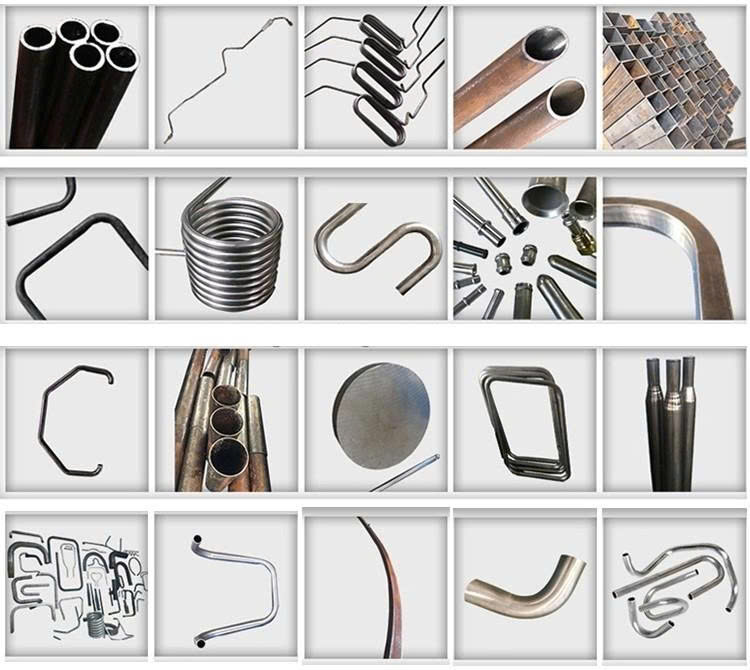

Máy có thể gia công các loại thép không gỉ, đồng, nhôm, sắt và các loại ống, cấu hình phù hợp với phạm vi cắt của thiết bị.

THÔNG SỐ KỸ THUẬT MÁY CẮT ỐNG DW-200CNC

Thông số	Giá trị
Động cơ cắt chính	1.5 / 3kW
Tốc độ trục chính	120/60 vòng/phút
Khí nén	0,6–0,8MPa
Đường kính ngoài lưỡi cắt	Φ150–220mm
Lỗ trung tâm lưỡi cắt	Φ25,4mm
Hệ thống cấp liệu	Động cơ servo
Chiều dài cấp liệu	1,5–500mm
Khả năng cắt	Φ1–Φ40mm
Độ chính xác	±0,05mm
Hệ thống làm mát	Động cơ 0,09kW, chu trình làm mát tự động
Kích thước máy	1700×1060×1650mm
Trọng lượng	400kg

PHỤ KIỆN ĐI KÈM

Hạng mục	Số lượng
Khuôn kẹp tiêu chuẩn	1 cặp
Bộ công cụ thông dụng	1 bộ

📞 DW-200CNC – GIẢI PHÁP CẮT ỐNG NHỎ CHO SẢN XUẤT HÀNG LOẠT

Nếu xưởng đang cần một hệ thống chuyên xử lý ống đường kính nhỏ, thành mỏng, đồng thời yêu cầu cấp liệu servo, chiều dài cắt linh hoạt và độ chính xác ±0,05mm, DW-200CNC mang đến một cấu hình tập trung vào tự động hóa và kiểm soát phôi.

📩 Liên hệ để được tư vấn khuôn kẹp, loại vật liệu, chiều dài cắt và cấu hình máy phù hợp với sản phẩm thực tế của xưởng.
