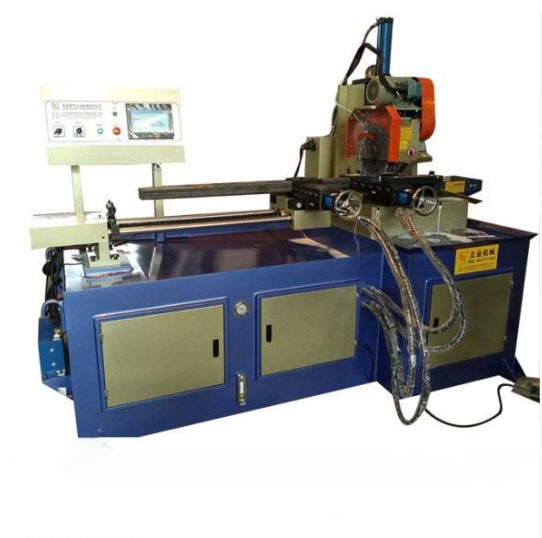

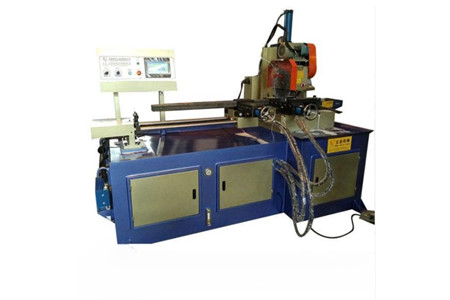

Máy cắt tự động xoay góc JN-425 CNC

MÁY CẮT TỰ ĐỘNG XOAY GÓC JN-425 CNC

CẤP PHÔI SERVO – XOAY GÓC SERVO – CẮT ĐA GÓC – TỰ ĐỘNG THEO CHIỀU DÀI CÀI ĐẶT

Bạn đang cần một giải pháp cắt ống hộp theo nhiều góc khác nhau mà không phải liên tục dừng máy để điều chỉnh thủ công?

JN-425 CNC được thiết kế để tự động hóa toàn bộ quá trình từ nạp nguyên liệu, kẹp phôi, xoay góc đầu cắt đến cắt theo chiều dài và số lượng đã cài đặt trên hệ thống điều khiển.

Đặc biệt, máy sử dụng servo cho cả cơ cấu nạp nguyên liệu và quay góc, giúp quá trình gia công được kiểm soát ổn định, phù hợp với các dây chuyền cần cắt nhiều kích thước và góc khác nhau.

TỰ ĐỘNG XOAY GÓC – CẮT ĐA GÓC TRONG MỘT QUY TRÌNH

Điểm nổi bật của JN-425 CNC nằm ở khả năng tự động điều chỉnh góc cắt từ trái 45° đến phải 45°.

🔄 Servo quay góc: Đầu máy cắt được điều khiển bằng động cơ servo, góc quay có độ chính xác ±0,1°.

📐 Dải góc rộng: Điều chỉnh góc cắt 45° trái – 45° phải, đáp ứng các yêu cầu cắt góc khác nhau trên ống hộp.

⚙️ Cắt theo chương trình: Chiều dài cắt, số lượng sản phẩm và các thông số cần thiết có thể được thiết lập trên hệ thống điều khiển.

Với thiết kế này, người vận hành có thể giảm đáng kể thao tác điều chỉnh thủ công khi chuyển sang các yêu cầu cắt góc khác nhau.

CẤP PHÔI SERVO – KIỂM SOÁT CHIỀU DÀI CHÍNH XÁC

JN-425 CNC sử dụng động cơ servo 1kW cho cơ cấu nạp nguyên liệu, kết hợp cơ cấu dẫn hướng và kẹp phôi chắc chắn.

🚀 Chiều dài nạp tối đa mỗi lần: 1000mm, đồng thời có thể tùy chỉnh theo nhu cầu khách hàng.

🎯 Độ chính xác cắt: ±0,1mm khi cắt tiếp tuyến 90° và ±0,2mm khi cắt góc.

🛠️ Cơ cấu nạp được thiết kế chắc chắn, hỗ trợ quá trình cấp phôi ổn định và hạn chế tác động không mong muốn lên bề mặt sản phẩm.

Đây là nền tảng quan trọng để máy đáp ứng các công việc cần cắt liên tục với chiều dài được kiểm soát theo chương trình.

HỆ THỐNG KẸP THỦY LỰC – GIỮ PHÔI CHẮC CHẮN

Trong quá trình cắt, phôi được giữ bằng xi lanh dầu thủy lực với cơ cấu kẹp trái và phải.

🔩 Lực kẹp mạnh: Kẹp chính được thiết kế chuyên dụng, tăng độ ổn định của vật liệu trong quá trình cắt.

🛡️ Kẹp nổi: Cơ cấu kẹp được thiết kế nhằm hạn chế làm hư hại bề mặt sản phẩm.

⚙️ Nâng hạ cụm lưỡi: Sử dụng xi lanh thủy lực, giúp cụm cắt vận hành theo chu trình tự động.

Nhờ sự kết hợp giữa nạp servo và kẹp thủy lực, phôi được giữ ổn định trong từng chu kỳ gia công.

TỰ ĐỘNG HÓA THEO CHU TRÌNH – GIẢM THAO TÁC NGƯỜI VẬN HÀNH

JN-425 CNC được thiết kế để thực hiện các bước chính theo chu kỳ:

🔹 Tiếp vật liệu
🔹 Kẹp vật liệu
🔹 Xoay góc theo thiết lập
🔹 Hạ cụm lưỡi và cắt
🔹 Hoàn thành chu trình theo số lượng đã cài đặt

Hệ thống điều khiển bằng máy tính với giao diện tập trung trên bảng điều khiển, giúp thao tác thuận tiện và hỗ trợ quá trình bảo trì dễ dàng hơn.

Đặc biệt, máy có thiết bị hiển thị chiều dài cắt, thiết lập số lượng, bộ đếm sản phẩm và chức năng tự động dừng khi hoàn thành số lượng cài đặt.

CẮT ỐNG TRÒN, ỐNG HỘP VÀ NHIỀU DẠNG VẬT LIỆU

Không chỉ giới hạn ở ống tròn và ống vuông, JN-425 CNC có thể gia công nhiều dạng vật liệu khác nhau.

📏 Khả năng cắt lớn nhất:

Ống tròn: 100mm

Ống vuông: 80 × 80mm

Ở chế độ cắt 90°, máy có thể cắt nhiều ống cùng lúc; khi cắt góc 45°, máy cắt từng ống một.

Hình dạng vật liệu có thể cắt

Ống tròn, ống vuông, ống elip, ống hình oval, ống hình đặc biệt, thép chữ U, thép V, thép I, thép lập là và các dạng vật liệu tương tự.

Nhóm vật liệu

Ống thép, ống inox, ống đồng, ống nhôm và ống carbon.

HỆ THỐNG LÀM MÁT TỰ ĐỘNG – HỖ TRỢ DUY TRÌ CHẤT LƯỢNG CẮT

Máy được trang bị hệ thống tuần hoàn chất lỏng làm mát tự động, giúp hỗ trợ quá trình cắt và duy trì điều kiện làm việc ổn định cho lưỡi cưa.

💧 Bơm làm mát: 90W.

🔧 Hệ thống làm mát tuần hoàn hỗ trợ quá trình gia công liên tục và góp phần duy trì chất lượng bề mặt cắt theo yêu cầu.

LƯỠI CƯA Ø250–Ø450MM – LINH HOẠT THEO NHU CẦU GIA CÔNG

JN-425 CNC hỗ trợ nhiều kích thước lưỡi cưa trong khoảng Ø250–Ø450mm, với kích thước tiêu chuẩn Ø350mm.

⚙️ Động cơ lưỡi cưa: 3,3 / 4,0kW – 380V – 50Hz, có thể tùy chỉnh.

🔄 Tốc độ quay: 35 / 70RPM hoặc 60 / 120RPM.

Sự linh hoạt về lưỡi cưa và tốc độ quay giúp máy có thể được cấu hình phù hợp với yêu cầu gia công cụ thể.

THIẾT KẾ HƯỚNG ĐẾN VẬN HÀNH THUẬN TIỆN

Các nút điều khiển được tập trung trên bảng điều khiển, giúp người vận hành dễ dàng theo dõi và thiết lập các thông số cần thiết.

🖥️ Điều khiển bằng máy tính: hỗ trợ thiết lập và quản lý chu trình cắt.

🔢 Thiết lập số lượng: cài đặt số lượng sản phẩm cần gia công.

📊 Bộ đếm sản phẩm: theo dõi số lượng đã cắt.

⏹️ Tự động dừng: máy dừng khi hoàn thành số lượng mục tiêu đã cài đặt.

TRANG BỊ TIÊU CHUẨN

Hạng mục	Trang bị
Khuôn kẹp	1 cặp khuôn kẹp tiêu chuẩn
Dụng cụ	1 bộ công cụ sửa chữa
Lưỡi cưa	Lưỡi cưa hợp kim

PHỤ KIỆN ĐẶC BIỆT

Hạng mục	Phụ kiện
Cấp/lấy nguyên liệu	Khung nạp nguyên liệu, khung lấy nguyên liệu tự động
Làm mát	Máy làm mát không khí

THÔNG SỐ KỸ THUẬT MÁY CẮT TỰ ĐỘNG XOAY GÓC JN-425 CNC

Thông số	Giá trị
Model	JN-425 CNC
Cấp nguyên liệu	Servo
Quay góc	Servo
Loại lưỡi cưa	450 (ổ đĩa tất cả)
Lưỡi cưa hỗ trợ	Ø250–Ø450mm, tiêu chuẩn Ø350mm
Khả năng cắt ống tròn lớn nhất	100mm
Khả năng cắt ống vuông lớn nhất	80 × 80mm
Chiều dài nạp tối đa mỗi lần	1000mm, có thể tùy chỉnh
Chế độ kẹp	Xi lanh dầu thủy lực, kẹp trái và phải
Nâng hạ cụm lưỡi cắt	Xi lanh thủy lực
Nạp nguyên liệu	Động cơ servo
Quay đầu máy cắt	Động cơ servo
Độ chính xác cắt 90°	±0,1mm
Độ chính xác cắt góc	±0,2mm
Độ chính xác quay góc	±0,1°
Phạm vi điều chỉnh góc	45° trái – 45° phải
Động cơ lưỡi cưa	3,3 / 4,0kW / 380V / 50Hz, có thể tùy chỉnh
Tốc độ quay lưỡi cưa	35 / 70RPM; 60 / 120RPM
Servo nạp nguyên liệu	1kW
Servo quay góc	3kW
Động cơ bơm làm mát	90W
Động cơ hệ thống áp lực dầu	2,2kW
Áp lực khí nén	70MPa
Kích thước máy	3500 × 1850 × 2200mm
Trọng lượng máy	2800kg

JN-425 CNC – GIẢI PHÁP CẮT ỐNG HỘP TỰ ĐỘNG, XOAY GÓC LINH HOẠT

Nếu nhu cầu sản xuất của bạn đòi hỏi cắt ống hộp theo nhiều góc, nhiều chiều dài và số lượng lớn, JN-425 CNC mang đến một quy trình gia công được tự động hóa từ cấp phôi đến hoàn thành sản phẩm.

Với cấp phôi servo 1kW, xoay góc servo 3kW, kẹp thủy lực, điều chỉnh góc ±45° và độ chính xác quay ±0,1°, máy phù hợp cho các yêu cầu gia công cần tính ổn định và khả năng lặp lại cao.

📞 Liên hệ ngay để được tư vấn cấu hình JN-425 CNC, lựa chọn lưỡi cưa và phụ kiện phù hợp với loại ống, kích thước phôi và nhu cầu sản xuất của bạn!
