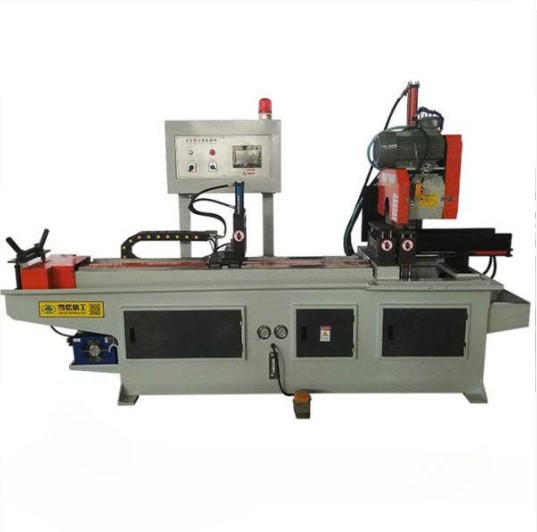

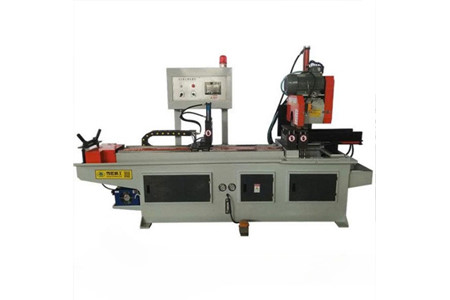

Máy cắt ống hộp tự động tốc độ cao XS-425S-CNC

MÁY CẮT ỐNG HỘP TỰ ĐỘNG TỐC ĐỘ CAO XS-425S-CNC

SERVO MITSUBISHI – CẤP PHÔI TỰ ĐỘNG – CẮT ±0,1MM – XỬ LÝ ỐNG TRÒN, ỐNG VUÔNG VÀ HỘP

Trong gia công ống và hộp kim loại, tốc độ cao chỉ thực sự tạo ra hiệu quả khi đi cùng độ chính xác, khả năng giữ phôi ổn định và đường cắt sạch.

XS-425S-CNC được thiết kế theo hướng tự động hóa cao với hệ thống điện – thủy lực – servo, tự động cấp phôi, kẹp thủy lực và cơ cấu cắt lên xuống. Đặc biệt, servo Mitsubishi điều khiển hệ thống cấp liệu, giúp máy đạt độ chính xác cắt công bố ±0,1mm.

🚀 CẮT TỐC ĐỘ CAO – TỰ ĐỘNG TỪ CẤP PHÔI ĐẾN CẮT

XS-425S-CNC được trang bị chức năng cắt dọc tốc độ biến thiên vô cấp, kết hợp cấp nguyên liệu tự động và kẹp tự động bằng xi lanh dầu.

👉 Quá trình cấp phôi, giữ phôi và cắt được phối hợp trong cùng một chu trình, giúp giảm thao tác thủ công và phù hợp với nhu cầu sản xuất số lượng lớn.

Phương pháp cắt lên – xuống giúp cơ cấu cắt hoạt động theo chu trình tự động, hỗ trợ duy trì sự ổn định trong quá trình gia công.

🎯 SERVO MITSUBISHI 1,0KW – CẤP PHÔI CHÍNH XÁC ±0,1MM

Điểm đáng chú ý của XS-425S-CNC nằm ở hệ thống cấp liệu.

Động cơ servo Mitsubishi 1,0kW điều khiển vít me, đồng thời bàn nạp nguyên liệu di chuyển trên thanh dẫn tuyến tính thay vì trụ dẫn hướng hình trụ.

Hành trình nạp nguyên liệu bằng servo đạt 1000mm, kết hợp độ chính xác cắt công bố ±0,1mm.

👉 Cấu hình này hướng đến khả năng cấp phôi nhanh, ổn định và kiểm soát tốt chiều dài trong quá trình sản xuất.

🔩 KẸP NGANG – GIỮ PHÔI ỔN ĐỊNH, HỖ TRỢ ĐƯỜNG CẮT MỊN

Cơ cấu kẹp ngang giúp giữ phôi ổn định trong quá trình cắt.

Khi vật liệu được cố định chắc chắn, máy hỗ trợ tạo ra bề mặt cắt mịn, hạn chế gờ, đồng thời góp phần giảm tiếng ồn trong quá trình vận hành.

Thiết kế phụ trợ cũng hướng đến việc hạn chế tình trạng vật liệu bị trầy xước khi cấp và gia công.

📦 MỘT MÁY – NHIỀU DẠNG PHÔI

XS-425S-CNC không chỉ dành cho ống tròn. Máy có khả năng xử lý nhiều dạng vật liệu:

🔹 Ống tròn tối đa Ø120mm

🔹 Ống vuông tối đa 100 × 100mm

🔹 Hộp chữ nhật tối đa 80 × 100mm

🔹 Ống vuông đặc tối đa 50 × 50mm

🔹 Thanh tròn đặc tối đa Ø50mm

👉 Khả năng gia công nhiều hình dạng phôi giúp xưởng linh hoạt hơn khi chuyển đổi giữa các sản phẩm.

🛡️ TỰ ĐỘNG DỪNG KHI HẾT PHÔI – BẢO VỆ LƯỠI CƯA

XS-425S-CNC được tích hợp các chức năng hỗ trợ bảo vệ quá trình cắt:

🔹 Tự động dừng khi không có vật liệu

🔹 Bảo vệ lưỡi cưa

🔹 Tự động bôi trơn

🔹 Tự động làm mát

Khi phát hiện tình trạng hết vật liệu, máy có thể tự động dừng, giúp hạn chế việc vận hành không tải và hỗ trợ bảo vệ hệ thống cắt.

❄️ LÀM MÁT TUẦN HOÀN DẦU – HỖ TRỢ VẬN HÀNH DÀI

Hệ thống làm mát giúp máy duy trì điều kiện làm việc phù hợp khi vận hành trong thời gian dài.

Đặc biệt, hệ thống làm mát tuần hoàn dầu được thiết kế nhằm hỗ trợ độ tin cậy và độ bền của thiết bị, đồng thời góp phần kéo dài tuổi thọ của lưỡi cưa.

⚙️ HỆ THỐNG ĐIỆN – THỦY LỰC – SERVO ĐỒNG BỘ

XS-425S-CNC sử dụng cấu hình Điện – Thủy lực – Servo, kết hợp động cơ cắt 4kW và servo Mitsubishi 1,0kW.

Sự phối hợp giữa các hệ thống giúp máy thực hiện các công đoạn cấp liệu – kẹp – cắt theo một chu trình tự động, phù hợp với môi trường sản xuất cần tính ổn định và năng suất cao.

📊 THÔNG SỐ KỸ THUẬT XS-425S-CNC

Hạng mục	Thông số
Model	XS-425S-CNC
Loại máy	Điện – Thủy lực – Servo
Khả năng cắt ống tròn tối đa	Ø120mm
Khả năng cắt ống vuông tối đa	100 × 100mm
Khả năng cắt hộp chữ nhật tối đa	80 × 100mm
Khả năng cắt ống vuông đặc tối đa	50 × 50mm
Khả năng cắt thanh tròn đặc tối đa	Ø50mm
Hàm kẹp tối đa	130mm
Tốc độ	120/60RPM
Công suất động cơ cắt	4kW
Công suất servo Mitsubishi	1,0kW
Phương pháp cắt	Lên – Xuống
Độ chính xác cắt	±0,1mm
Lưỡi cưa áp dụng	Ø250–Ø450mm
Hành trình nạp nguyên liệu bằng servo	1000mm
Kích thước máy	3300 × 1000 × 1800mm
Trọng lượng	1600kg

🔥 XS-425S-CNC – TỰ ĐỘNG HÓA CẮT ỐNG, TỐC ĐỘ CAO, CHÍNH XÁC

Với servo Mitsubishi, cấp phôi tự động, kẹp ngang, cắt lên xuống, độ chính xác ±0,1mm và hệ thống làm mát tuần hoàn dầu, XS-425S-CNC được xây dựng cho những xưởng cần xử lý nhiều dạng ống và hộp với quy trình cắt tự động.

👉 Liên hệ ngay để được tư vấn XS-425S-CNC và lựa chọn cấu hình phù hợp với loại phôi, kích thước vật liệu và sản lượng thực tế của xưởng.
