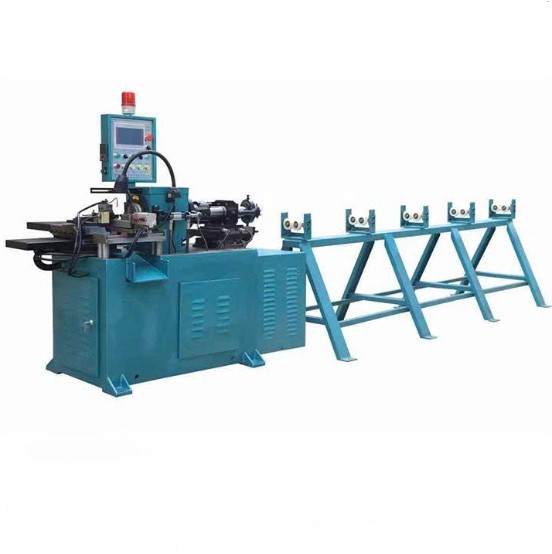

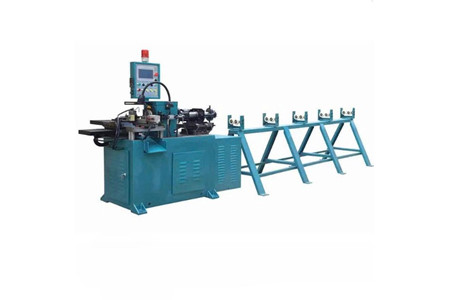

Máy cắt ống tự động CNC KH100

MÁY CẮT ỐNG TỰ ĐỘNG CNC KH100

CẮT ỐNG Ø35–Ø100MM – CẤP PHÔI 12M/PHÚT – 23 LẦN CẮT/PHÚT – SERVO DELTA

Khi đường kính ống lên đến Ø100mm, một chiếc máy cắt không chỉ cần đủ công suất mà còn phải duy trì được tốc độ cấp phôi, độ ổn định và năng suất trong quá trình sản xuất liên tục.

Máy cắt ống tự động CNC KH100 được thiết kế cho phạm vi đường kính Ø35–Ø100mm, tốc độ đưa phôi lên đến 12 mét/phút và khả năng cắt tương đương 23 lần/phút với đường ống Ø100.

Với động cơ servo Delta, hệ thống trợ lực và bơm nước làm mát tự động, KH100 hướng đến một quy trình cắt ống lớn nhanh, ổn định và phù hợp cho sản xuất hàng loạt.

🚀 CẤP PHÔI 12M/PHÚT – TỐC ĐỘ NỔI BẬT CHO ỐNG LỚN

Khi gia công ống có đường kính lớn, tốc độ đưa phôi ảnh hưởng trực tiếp đến thời gian của từng chu kỳ.

KH100 đạt tốc độ đưa phôi lên đến 12 mét/phút, giúp rút ngắn thời gian di chuyển phôi và duy trì nhịp sản xuất liên tục.

Tốc độ cắt có thể điều chỉnh từ 0–2 mét/phút, giúp quá trình vận hành linh hoạt theo điều kiện gia công thực tế.

🔥 23 LẦN CẮT/PHÚT VỚI ỐNG Ø100

Theo thông số kỹ thuật được cung cấp, KH100 có khả năng thực hiện tương đương 23 lần cắt mỗi phút với đường ống Ø100.

Đây là cấu hình hướng đến những dây chuyền cần xử lý ống có kích thước lớn nhưng vẫn yêu cầu năng suất cao.

Khi kết hợp cấp phôi 12m/phút với chu kỳ cắt nhanh, máy giúp tối ưu thời gian vận hành trong sản xuất hàng loạt.

📏 XỬ LÝ ỐNG Ø35–Ø100MM – PHÙ HỢP NHIỀU VẬT LIỆU

KH100 phù hợp với đường ống có đường kính từ Ø35–Ø100mm, mở rộng phạm vi gia công đối với các loại ống có kích thước lớn.

Khả năng xử lý theo vật liệu:

🔹 Thép không gỉ: độ dày ≤6mm

🔹 Sắt: độ dày ≤14mm

🔹 Nhôm: độ dày ≤14mm

Dải vật liệu và kích thước này giúp KH100 đáp ứng nhiều nhu cầu cắt ống kim loại trong sản xuất cơ khí.

🤖 SERVO DELTA – HỖ TRỢ ĐIỀU KHIỂN CHÍNH XÁC

KH100 sử dụng động cơ servo Delta ECMA-C10604PS, kết hợp với hệ thống trợ lực ASD-A2-0421-B.

Cấu hình servo hỗ trợ quá trình điều khiển chuyển động của hệ thống, đặc biệt trong chu trình cấp phôi và cắt tự động.

Đây là nền tảng phù hợp cho quá trình sản xuất cần duy trì tốc độ ổn định trong thời gian dài.

🔄 TỐC ĐỘ VÒNG QUAY 800 VÒNG/PHÚT

Trục quay của KH100 có tốc độ 800 vòng/phút, phù hợp với cấu hình gia công ống có đường kính đến Ø100mm.

Tốc độ cắt được điều chỉnh trong khoảng 0–2 mét/phút, giúp người vận hành chủ động hơn trong việc thiết lập chế độ làm việc.

💧 BƠM NƯỚC LÀM MÁT TỰ ĐỘNG 0,5KW

Để hỗ trợ quá trình cắt liên tục, KH100 được trang bị hệ thống bơm nước làm mát tự động công suất 0,5kW.

Hệ thống làm mát hỗ trợ duy trì điều kiện gia công trong quá trình máy hoạt động liên tục, đặc biệt khi xử lý các chu kỳ cắt với năng suất cao.

⚙️ HỆ THỐNG KHÍ NÉN 5,5–6KG/CM²

KH100 sử dụng hệ thống khí nén với:

🔹 Áp lực khí nén: 5,5–6kg/cm²

🔹 Lưu lượng khí nén: 350L/phút

Nguồn khí được cung cấp ổn định, hỗ trợ các cơ cấu khí nén trong quá trình vận hành tự động.

🏭 CÔNG SUẤT 5,0KW – KẾT CẤU DÀNH CHO ỐNG LỚN

Với công suất 5,0kW, phạm vi gia công đến Ø100mm và trọng lượng máy 1500kg, KH100 được thiết kế theo hướng đáp ứng nhu cầu sản xuất công nghiệp đối với nhóm ống có kích thước lớn.

Máy có kích thước thân 1800 × 1200 × 1500mm, thuận tiện để bố trí thành một thiết bị độc lập trong khu vực sản xuất.

📊 THÔNG SỐ KỸ THUẬT MÁY CẮT ỐNG CNC KH100

Thông số kỹ thuật	Giá trị
Model	KH100
Đường kính thích hợp	Ø35–Ø100mm
Tốc độ vòng quay	800 r/min
Tốc độ cắt	0–2 mét/phút
Tốc độ đưa phôi	12 mét/phút
Xử lý độ dày – thép không gỉ	≤6mm
Xử lý độ dày – sắt	≤14mm
Xử lý độ dày – nhôm	≤14mm
Điện áp	380V/50Hz
Công suất	5,0kW
Số lần cắt với đường ống Ø100	Tương đương 23 lần/phút
Động cơ servo Delta	ECMA-C10604PS
Hệ thống trợ lực	ASD-A2-0421-B
Áp lực khí nén	5,5–6kg/cm²
Lưu lượng khí nén	350L/phút
Hệ thống bơm nước làm mát tự động	0,5kW
Kích thước thân máy	1800 × 1200 × 1500mm
Trọng lượng	1500kg

📞 CẮT ỐNG Ø100MM NHANH – ỔN ĐỊNH – TỰ ĐỘNG

Nếu doanh nghiệp đang cần một hệ thống cắt ống CNC tự động cho đường kính Ø35–Ø100mm, tốc độ cấp phôi 12m/phút và năng suất tương đương 23 lần cắt/phút với ống Ø100, KH100 là cấu hình hướng đến nhóm sản xuất ống lớn cần duy trì năng suất liên tục.

👉 Liên hệ ngay để được tư vấn máy KH100 và lựa chọn cấu hình phù hợp với vật liệu, kích thước ống và sản lượng thực tế của doanh nghiệp.
