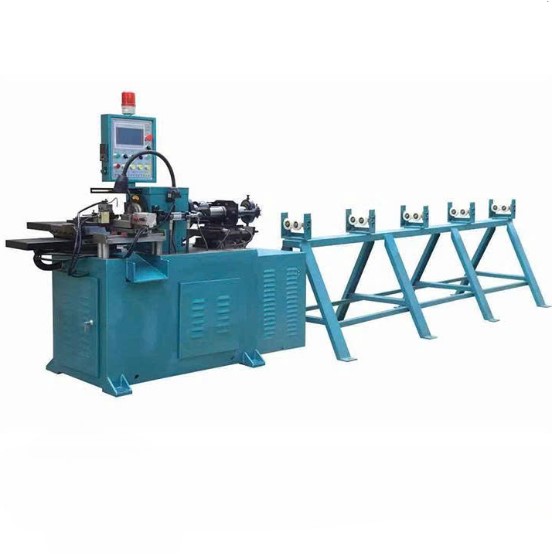

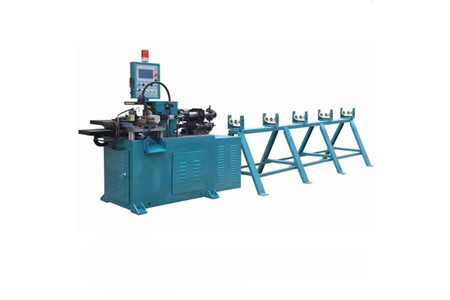

Máy cắt ống tự động CNC KH40

MÁY CẮT ỐNG TỰ ĐỘNG CNC KH40

CẮT ỐNG Ø8–Ø42MM – SAI SỐ ±0,05MM – CẤP PHÔI 10M/PHÚT – SERVO DELTA

Trong sản xuất ống kim loại, cắt nhanh thôi chưa đủ. Một hệ thống hiệu quả cần đồng thời kiểm soát tốc độ cấp phôi, độ chính xác và khả năng vận hành ổn định khi sản xuất liên tục.

Máy cắt ống tự động CNC KH40 được thiết kế cho quy trình cắt ống tự động, phù hợp với dải đường kính Ø8–Ø42mm, tốc độ đưa phôi lên đến 10m/phút và sai số công bố ±0,05mm.

Với động cơ servo Delta kết hợp hệ thống trợ lực và bơm nước làm mát tự động, KH40 hướng đến một quy trình cắt nhanh, chính xác và thuận tiện cho sản xuất hàng loạt.

⚡ CẤP PHÔI NHANH 10M/PHÚT – RÚT NGẮN THỜI GIAN CHỜ

Một trong những yếu tố quyết định năng suất của máy cắt ống là tốc độ đưa phôi vào vùng gia công.

KH40 có tốc độ đưa phôi lên đến 10 mét/phút, giúp giảm thời gian chờ giữa các chu kỳ và duy trì nhịp sản xuất liên tục.

Tốc độ cắt có thể điều chỉnh trong khoảng 0–2 mét/phút, giúp người vận hành lựa chọn chế độ phù hợp với quá trình gia công.

🎯 SAI SỐ ±0,05MM – KIỂM SOÁT CHÍNH XÁC KÍCH THƯỚC CẮT

Khi sản xuất hàng loạt, độ ổn định của kích thước sau cắt có ý nghĩa quan trọng đối với công đoạn lắp ráp và gia công tiếp theo.

Máy cắt ống CNC KH40 công bố sai số ±0,05mm, hỗ trợ kiểm soát kích thước phôi sau mỗi chu kỳ cắt.

Đây là cấu hình phù hợp cho những dây chuyền yêu cầu độ chính xác cao và cần duy trì tính đồng đều giữa các sản phẩm.

🔄 4 CẤP TỐC ĐỘ VÒNG QUAY – LINH HOẠT KHI GIA CÔNG

KH40 được trang bị 4 cấp tốc độ vòng quay:

🔹 930 vòng/phút

🔹 1050 vòng/phút

🔹 1270 vòng/phút

🔹 1440 vòng/phút

Việc lựa chọn nhiều cấp tốc độ giúp máy có khả năng vận hành linh hoạt hơn theo điều kiện gia công và loại vật liệu.

🧱 XỬ LÝ NHIỀU LOẠI VẬT LIỆU KIM LOẠI

KH40 được thiết kế để gia công nhiều loại ống kim loại trong phạm vi kích thước phù hợp.

Máy có thể xử lý:

🔹 Thép không gỉ: độ dày ≤6mm

🔹 Sắt: độ dày ≤14mm

🔹 Nhôm: độ dày ≤14mm

Dải đường kính phù hợp từ Ø8–Ø42mm, giúp máy đáp ứng nhiều nhu cầu cắt ống và chi tiết dạng ống trong sản xuất cơ khí.

🤖 ĐỘNG CƠ SERVO DELTA – HỖ TRỢ ĐIỀU KHIỂN CHÍNH XÁC

KH40 sử dụng động cơ servo Delta ECMA-C10604PS, kết hợp với hệ thống trợ lực ASD-A2-0421-B.

Cấu hình servo giúp hệ thống kiểm soát chuyển động tốt hơn trong quá trình đưa phôi và vận hành máy, phù hợp với yêu cầu sản xuất cần độ ổn định cao.

Đây cũng là nền tảng quan trọng để máy duy trì tốc độ cấp phôi nhanh mà vẫn hướng đến độ chính xác công bố ±0,05mm.

💧 BƠM NƯỚC LÀM MÁT TỰ ĐỘNG – HỖ TRỢ QUÁ TRÌNH CẮT

Trong quá trình cắt liên tục, việc làm mát đóng vai trò quan trọng trong quá trình vận hành.

KH40 được trang bị hệ thống bơm nước làm mát tự động công suất 0,5kW, giúp hỗ trợ quá trình gia công và duy trì điều kiện làm việc ổn định.

Hệ thống này đặc biệt hữu ích khi máy được sử dụng trong các chu kỳ sản xuất liên tục.

⚙️ HỆ THỐNG KHÍ NÉN ỔN ĐỊNH

Máy sử dụng hệ thống khí nén với:

🔹 Áp lực khí nén: 5,5–6kg/cm²

🔹 Lưu lượng khí nén: 350L/phút

Cấu hình này cung cấp nguồn khí cần thiết cho quá trình vận hành của hệ thống, góp phần duy trì chu trình làm việc ổn định.

📈 THIẾT KẾ CHO SẢN XUẤT LIÊN TỤC

KH40 có khả năng thực hiện 26 lần cắt/phút theo thông số được cung cấp với đường ống Ø120.

Kết hợp cùng tốc độ đưa phôi 10m/phút, hệ thống hướng đến khả năng xử lý nhanh trong môi trường sản xuất có yêu cầu năng suất cao.

Kích thước thân máy 1200 × 650 × 1260mm cùng trọng lượng 800kg tạo nên một thiết bị có kết cấu phù hợp để bố trí trong khu vực sản xuất công nghiệp.

📊 THÔNG SỐ KỸ THUẬT MÁY CẮT ỐNG CNC KH40

Thông số kỹ thuật	Giá trị
Model	KH40
Đường kính thích hợp	Ø8–Ø42mm
Sai số	±0,05mm
Tốc độ vòng quay	4 cấp: 930/1050/1270/1440 r/min
Tốc độ cắt	0–2 mét/phút
Tốc độ đưa phôi	10 mét/phút
Xử lý độ dày – thép không gỉ	≤6mm
Xử lý độ dày – sắt	≤14mm
Xử lý độ dày – nhôm	≤14mm
Điện áp	380V/50Hz
Công suất	3,0kW
Số lần cắt với đường ống Ø120	Tương đương 26 lần/phút
Động cơ servo Delta	ECMA-C10604PS
Hệ thống trợ lực	ASD-A2-0421-B
Áp lực khí nén	5,5–6kg/cm²
Lưu lượng khí nén	350L/phút
Hệ thống bơm nước làm mát tự động	0,5kW
Kích thước thân máy	1200 × 650 × 1260mm
Trọng lượng	800kg

📞 ĐƯA QUY TRÌNH CẮT ỐNG VÀO TỰ ĐỘNG HÓA

Nếu doanh nghiệp đang cần một giải pháp cắt ống CNC tự động, cấp phôi nhanh, kiểm soát sai số ±0,05mm và phù hợp cho sản xuất liên tục, KH40 là cấu hình đáng cân nhắc cho dây chuyền gia công ống kim loại.

👉 Liên hệ ngay để được tư vấn máy KH40 và lựa chọn cấu hình phù hợp với đường kính, vật liệu và yêu cầu sản xuất thực tế.
