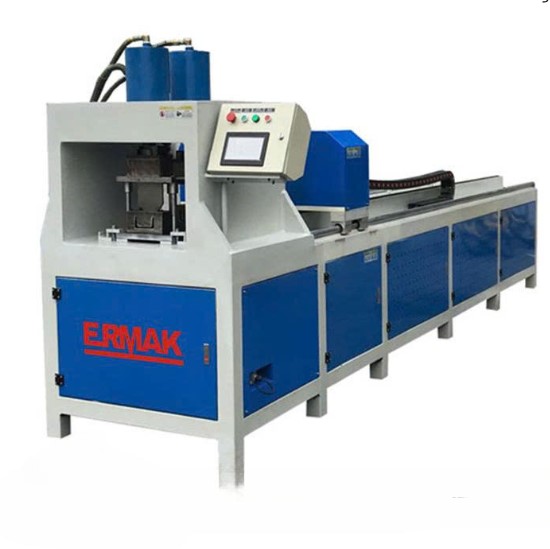

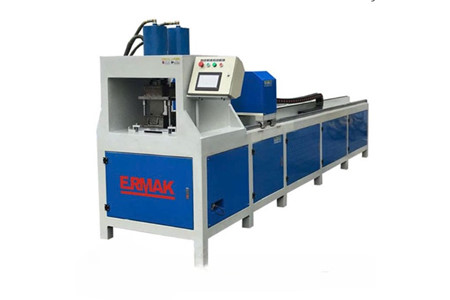

Máy đột dập tự động kết hợp đột cùng lúc nhiều kích thước lỗ ERMAK Q125-2A

MÁY ĐỘT DẬP TỰ ĐỘNG ERMAK Q125-2A – ĐỘT NHIỀU KÍCH THƯỚC LỖ, CẤP PHÔI TỐC ĐỘ CAO, GIA CÔNG THÉP HÌNH HIỆU QUẢ

Bạn đang tìm một giải pháp có thể đột nhiều kích thước lỗ trên cùng một vật liệu, đồng thời đáp ứng yêu cầu gia công thép hình với tốc độ cao và độ ổn định tốt?

ERMAK Q125-2A được thiết kế theo hướng tự động hóa, kết hợp hệ thống PLC, màn hình cảm ứng 7", động cơ Servo và cơ cấu giá đỡ độ chính xác cao. Máy cho phép thiết lập nhiều khoảng cách lỗ khác nhau trên cùng một phôi, đồng thời hỗ trợ điều khiển các xi lanh theo chế độ đồng thời hoặc độc lập.

ĐỘT NHIỀU KÍCH THƯỚC LỖ TRÊN CÙNG MỘT VẬT LIỆU

🔩 Điểm đáng chú ý của ERMAK Q125-2A là khả năng cài đặt nhiều khoảng cách lỗ khác nhau trên cùng một vật liệu.

Thay vì phải xử lý phôi qua nhiều công đoạn riêng biệt, người vận hành có thể thiết lập chương trình theo yêu cầu gia công. Đây là lợi thế đáng kể khi sản phẩm có nhiều vị trí lỗ hoặc khoảng cách lỗ thay đổi liên tục.

⚙️ Hệ thống hai – ba xi lanh có thể hoạt động cùng lúc hoặc điều khiển độc lập, giúp máy linh hoạt hơn trong từng yêu cầu gia công.

CẤP PHÔI SERVO – TỐC ĐỘ CÓ THỂ ĐẠT TỚI 1000MM/S

🚀 ERMAK Q125-2A sử dụng động cơ Servo kết hợp giá đỡ có độ chính xác cao, hỗ trợ quá trình cấp liệu ổn định và chính xác.

Tốc độ cấp liệu có thể đạt hơn 500mm/s và tối đa 1000mm/s, phù hợp với yêu cầu gia công tốc độ cao.

🎯 Cơ cấu cấp liệu được kết hợp với vít me Hiwin, bánh răng và giá đỡ GB6 cùng động cơ Servo 0,75kW, tạo thành hệ thống nạp nguyên liệu được thiết kế đồng bộ.

KHUNG MÁY THÉP CHẮC CHẮN – HOẠT ĐỘNG ỔN ĐỊNH Ở TỐC ĐỘ CAO

🏗️ Kết cấu khung thép chắc chắn giúp máy duy trì độ ổn định trong quá trình vận hành.

Thiết kế hướng tới độ rung thấp và hiệu suất ổn định, đặc biệt khi máy làm việc ở tốc độ cao. Đây là yếu tố quan trọng đối với các dây chuyền gia công thép hình cần duy trì hoạt động liên tục.

ĐIỀU KHIỂN PLC RIÊNG BIỆT – MÀN HÌNH CẢM ỨNG 7"

🖥️ Máy được trang bị màn hình cảm ứng 7", giao diện vận hành trực quan, giúp người dùng dễ dàng thao tác và thiết lập chương trình.

🔧 Hệ thống PLC riêng biệt cũng giúp việc kiểm tra, bảo trì và xử lý hệ thống điều khiển thuận tiện hơn.

🚨 Khi phát sinh bất thường, hệ thống báo động hỗ trợ người vận hành nhanh chóng nhận biết và xử lý sự cố.

GIA CÔNG NHIỀU LOẠI THÉP HÌNH VÀ VẬT LIỆU

🏭 ERMAK Q125-2A có thể sử dụng cho nhiều loại vật liệu và kết cấu khác nhau như:

🔹 Dầm thép

🔹 Thép V

🔹 Thép U

🔹 Thép I

🔹 Thép H

🔹 Inox

🔹 Thép carbon

🔹 Hợp kim nhôm

Nhờ khả năng xử lý đa dạng vật liệu, máy có thể đáp ứng nhiều nhu cầu gia công trong lĩnh vực kết cấu thép, cơ khí chế tạo và sản xuất chi tiết kim loại.

HỆ THỐNG THỦY LỰC ĐỒNG BỘ

💪 Hệ thống thủy lực sử dụng động cơ chính 10,5kW, kết hợp bơm cánh gạt và van điện từ DSG-03.

Xi lanh thủy lực có đường kính trong 100, hành trình 100mm, với áp suất đầu ra được cung cấp ở mức 160 ~ 180Kn theo thông số kỹ thuật.

🌬️ Hệ thống làm mát sử dụng 150L làm mát bằng không khí, hỗ trợ duy trì hoạt động của hệ thống trong quá trình vận hành.

KHUÔN DC53 – ĐỘ CỨNG 60–63 HRC

🔩 Bộ khuôn sử dụng vật liệu DC53 / Nhật Bản, với độ cứng 60–63 HRC.

Kết hợp cùng phụ kiện bảo vệ an toàn, hệ thống khuôn được thiết kế để đáp ứng yêu cầu làm việc trong môi trường gia công cơ khí.

THÔNG SỐ KỸ THUẬT ERMAK Q125-2A

Hạng mục	Thông số
Kích thước máy	6500 × 1000 × 1580 mm
Kích thước bàn	350 × 200 mm
Độ dày tấm thép	40 mm
Kích thước ống khung	160 × 80 × 4 / 80 × 80 × 3 mm
Trọng lượng máy	2000 kg
Dung tích thùng nhiên liệu	100 L
Động cơ chính	10,5 kW
Máy bơm dầu	Bơm cánh gạt
Van điện từ	DSG-03
Xi lanh thủy lực	100 (đường kính trong)
Hành trình xi lanh thủy lực	100 mm
Áp suất đầu ra	160 ~ 180 Kn
Hệ thống làm mát	150 L, làm mát bằng không khí
Điều khiển	Màn hình cảm ứng 7"
Động cơ Servo	0,75 kW
Bánh răng và giá đỡ	GB6 (GB6)
Hộp giảm tốc	Bộ giảm tốc li hợp
Kẹp phôi	Kẹp khí nén
Vít me	Hiwin
Vật liệu khuôn	DC53 / Nhật Bản
Độ cứng khuôn	60–63 HRC
Phụ kiện khuôn	Bảo vệ an toàn

ERMAK Q125-2A – GIẢI PHÁP CHO DÂY CHUYỀN GIA CÔNG THÉP HÌNH

ERMAK Q125-2A tập trung vào những yêu cầu quan trọng của gia công hiện đại: đột nhiều khoảng cách lỗ trên cùng vật liệu, cấp phôi tốc độ cao, điều khiển linh hoạt, kết cấu ổn định và khả năng gia công nhiều loại thép hình.

🚀 Nếu xưởng của bạn đang cần nâng cấp công đoạn đột lỗ, giảm thao tác thủ công và hướng tới quy trình gia công tự động hơn, đây là dòng máy đáng để đưa vào danh sách khảo sát.

📞 Liên hệ ngay để được tư vấn cấu hình ERMAK Q125-2A phù hợp với vật liệu, kích thước phôi và yêu cầu gia công thực tế của xưởng.
