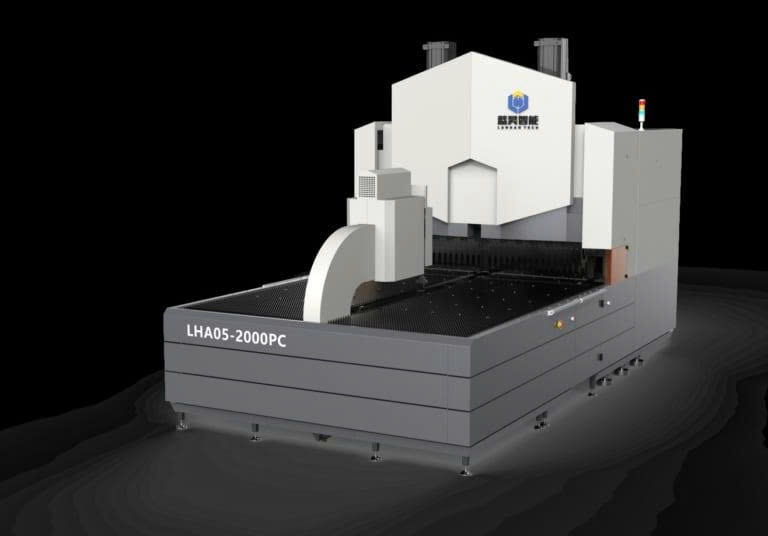

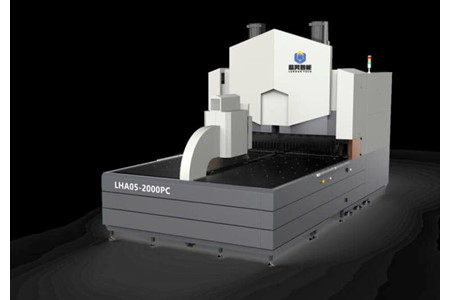

Máy gấp mép tôn CNC LHA05-2000PC

MÁY GẤP MÉP TÔN CNC LHA05-2000PC – 15 TRỤC ĐỒNG THỜI, GẤP NHANH CHỈ 0,2 GIÂY/LẦN

Không chỉ đơn thuần là một chiếc máy gấp tôn, LHA05-2000PC được phát triển như một hệ thống gia công kim loại tấm tự động với khả năng điều khiển đa trục, lập trình trực quan và xử lý nhiều dạng gấp phức tạp.

⚡ Tốc độ gấp nhanh nhất lên đến 0,2 giây/lần gấp

🚀 Tốc độ cấp phôi tối đa 90m/phút

🎯 15 trục hoạt động đồng thời

📐 Chiều rộng gấp tối đa 2000mm

🔧 Độ dày gấp tối thiểu 0,35mm

Đặc biệt, công nghệ Simultaneous Interoperation cho phép nhiều trục phối hợp trong quá trình gấp, giúp máy thực hiện các biên dạng phức tạp mà không cần sử dụng thêm nhiều công cụ hỗ trợ.

🔥 GẤP NHANH CHỈ 0,2 GIÂY/LẦN – TĂNG TỐC ĐỘ SẢN XUẤT

Trong gia công kim loại tấm, tốc độ của từng chu kỳ gấp ảnh hưởng trực tiếp đến năng suất của cả dây chuyền.

⏱️ LHA05-2000PC có tốc độ gấp nhanh nhất 0,2 giây/lần, kết hợp tốc độ cấp phôi tối đa 90m/phút.

Điều này giúp máy hướng đến những dây chuyền cần xử lý số lượng lớn chi tiết trong thời gian ngắn, đồng thời giảm thời gian chờ giữa các công đoạn.

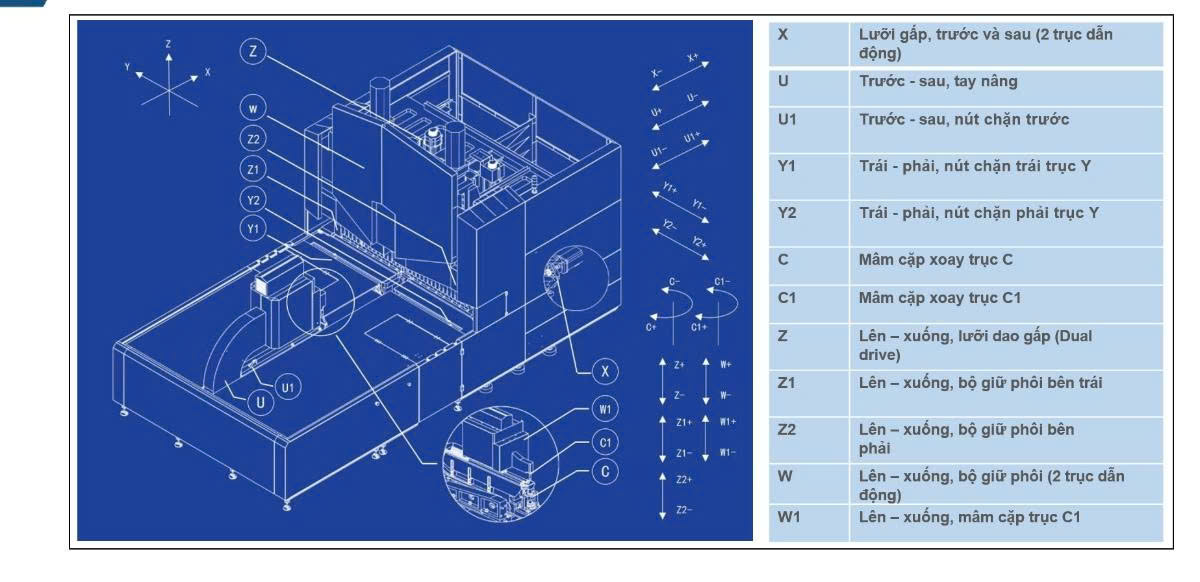

⚙️ 15 TRỤC ĐỒNG THỜI – XỬ LÝ CÁC BIÊN DẠNG GẤP PHỨC TẠP

Một trong những điểm đáng chú ý nhất của LHA05 nằm ở hệ thống 15 trục.

🔄 Các trục có thể phối hợp đồng thời trong quá trình gia công, tạo ra chuyển động gấp mượt mà và khả năng xử lý linh hoạt.

Máy có thể thực hiện nhiều dạng gấp như:

🔹 Gấp hình cung

🔹 Làm phẳng

🔹 Các kiểu vòng lặp

🔹 Các kiểu đóng

🔹 Những biên dạng gấp phức tạp khác

👉 Đây là lợi thế khi sản phẩm có nhiều bước gấp hoặc hình dạng khó thực hiện bằng phương pháp thông thường.

🎯 GIA CÔNG CHI TIẾT NHANH, KHẢ NĂNG LẶP LẠI CAO

LHA05 được phát triển với mục tiêu không chỉ gấp nhanh mà còn duy trì tính ổn định giữa các chi tiết.

💡 Hệ thống điều khiển CNC giúp máy ghi nhận và thực hiện các chuỗi gấp theo chương trình đã thiết lập.

Khi kết hợp với cơ cấu truyền động đa trục, máy có thể thực hiện lại cùng một quy trình nhiều lần, phù hợp với sản xuất hàng loạt các chi tiết kim loại tấm có cùng hình dạng.

🖥️ LẬP TRÌNH TRỰC QUAN – NHẬP THÔNG SỐ, MÁY TỰ TẠO CHUỖI GẤP

Không cần thao tác phức tạp trên từng bước chuyển động.

🖥️ Chương trình gấp tôn sử dụng giao diện lập trình trực quan, người dùng chỉ cần nhập các thông số gấp cần thiết và chuỗi gấp sẽ được tạo tự động.

🔔 Máy còn hỗ trợ chức năng kiểm tra gấp. Nếu thông số gấp bất thường, bộ điều khiển có thể đưa ra cảnh báo để người vận hành kiểm tra trước khi tiếp tục.

Điều này giúp giảm thao tác thủ công và hỗ trợ người dùng kiểm soát chương trình dễ dàng hơn.

📐 GẤP TÔN KHỔ RỘNG ĐẾN 2000MM

LHA05-2000PC có chiều rộng gấp tối đa 2000mm, phù hợp với nhiều loại tấm kim loại cần tạo hình trong phạm vi kích thước này.

Kích thước gấp tối đa được cung cấp là:

L 2000mm × W 1500mm

Máy hỗ trợ độ dày vật liệu từ 0,35mm và độ dày gấp tối đa phụ thuộc vào vật liệu:

🔩 304 SS: 1,5mm với UTS 515N/mm²

⚙️ MS: 2,0mm với UTS 410N/mm²

🔧 AL: 3,0mm với UTS 265N/mm²

🛡️ PHÁT HIỆN ĐỘ DÀY – HẠN CHẾ LÃNG PHÍ VẬT LIỆU

Một tính năng đáng chú ý của LHA05 là chức năng phát hiện độ dày.

📏 Hệ thống có thể kiểm tra độ dày vật liệu để hỗ trợ quá trình gia công và hạn chế những trường hợp cài đặt không phù hợp gây ảnh hưởng đến phôi.

Đây là tính năng hữu ích khi dây chuyền phải xử lý nhiều loại tấm với độ dày khác nhau.

🤖 BỘ GIỮ PHÔI ĐỘNG – GIẢM MA SÁT, BẢO VỆ BỀ MẶT TẤM

Bộ giữ phôi động ở mỗi bên được điều khiển độc lập bằng hệ thống Servo.

⚙️ Cơ cấu này hỗ trợ chuyển động đóng mở tự động và chính xác trong quá trình giữ phôi.

Các lợi ích được thiết kế hướng đến:

🛡️ Hạn chế ma sát bên

✨ Bảo vệ bề mặt phôi

🎯 Giảm nguy cơ sai vị trí

📐 Hỗ trợ duy trì độ chính xác khi gấp

Nhờ đó, phôi được giữ ổn định hơn trong quá trình thực hiện các chuỗi gấp.

🔩 KHUNG MÁY QT500-7 – ỔN ĐỊNH CHO VẬN HÀNH CƯỜNG ĐỘ CAO

Khung máy được phát triển với vật liệu QT500-7 và gang xám 250, hướng đến khả năng duy trì độ ổn định khi máy hoạt động với cường độ cao.

⚙️ Kết cấu máy là một trong những yếu tố quan trọng đối với thiết bị gấp đa trục, bởi chuyển động của nhiều trục cần được thực hiện trên một nền máy có độ ổn định phù hợp.

LHA05 có trọng lượng khoảng 18 tấn, thể hiện quy mô của một thiết bị gia công kim loại tấm công nghiệp.

⚙️ VÍT BI, THANH TRƯỢT VÀ VÒNG BI CHỊU TẢI NẶNG

Các bộ phận truyền động và dẫn hướng được lựa chọn để phục vụ hệ thống đa trục.

🔩 Vít bi 8020 từ Nanjing Technical Equipment, hướng đến truyền động mượt mà và độ chính xác cao.

🔧 Thanh trượt dẫn hướng lớp P3 chịu tải nặng, giúp tăng khả năng chịu tải và độ chính xác.

⚙️ Vòng bi NACHI chịu tải nặng có nguồn gốc từ Nhật Bản, bán kính 16mm và mỗi trục có tới 12 vòng bi.

Sự kết hợp này tạo nên hệ thống dẫn hướng và truyền động phù hợp với yêu cầu vận hành đa trục của máy.

🗡️ LƯỠI DAO XỬ LÝ NHIỆT – TĂNG KHẢ NĂNG CHỐNG MÀI MÒN

Lưỡi dao trên và dưới sử dụng thiết kế của LANHAO, với quá trình carbonitriding và nhiệt luyện toàn bộ.

🔥 Mục tiêu của quy trình xử lý là tăng khả năng chống mài mòn và kéo dài tuổi thọ của lưỡi dao trong quá trình sử dụng.

Đây là bộ phận trực tiếp tham gia vào quá trình gấp, vì vậy độ bền của dao có ảnh hưởng đến khả năng duy trì hoạt động lâu dài của thiết bị.

⚡ TIÊU THỤ ĐIỆN TRUNG BÌNH KHOẢNG 2,6KW

Mặc dù tổng công suất được công bố là 79kW, công suất tiêu thụ trung bình của máy khoảng 2,6kW.

💡 Đây là điểm đáng chú ý đối với những doanh nghiệp quan tâm đến chi phí vận hành trong quá trình sử dụng máy lâu dài.

Máy sử dụng nguồn điện 380V và có độ ồn khoảng 50dB theo thông số cung cấp.

🏭 HỆ THỐNG ĐIỀU KHIỂN CÓ KHẢ NĂNG MỞ RỘNG

Bộ điều khiển CNC do LANHAO TECH phát triển dựa trên máy tính cá nhân.

Hệ thống hỗ trợ:

🖥️ Lên đến 128 trục điều khiển

⚙️ Tối đa 32 trục đồng thời đa hoạt động

Trong cấu hình LHA05-2000PC, máy sử dụng 15 trục, đáp ứng hệ thống chuyển động đa trục phục vụ quá trình gấp.

🧩 CẤU HÌNH LINH KIỆN ĐƯỢC LỰA CHỌN THEO TỪNG HỆ THỐNG

LHA05 sử dụng nhiều nhóm linh kiện khác nhau cho hệ thống điều khiển, truyền động, dẫn hướng, khí nén và điện.

Thiết bị	Thương hiệu	Ghi chú
Bộ điều khiển CNC	LANHAO TECH	CNC dựa trên máy tính cá nhân, hỗ trợ lên đến 128 trục điều khiển và 32 trục đồng thời đa hoạt động
Động cơ Servo	Joint R&D	Đồng phát triển với các nhà cung cấp hệ thống Servo hàng đầu; công suất định mức một động cơ đơn có thể lên đến 22kW
Vòng bi	NACHI	Vòng bi chịu tải nặng nguồn gốc Nhật Bản, bán kính 16mm, mỗi trục có tới 12 vòng bi
Vít bi	Nanjing Technical Equipment	Vít bi 8020, truyền động mượt mà và độ chính xác cao
Thanh trượt dẫn hướng	Nanjing Technical Equipment	Thanh trượt lớp P3 chịu tải nặng
Khung máy	LANHAO TECH	Vật liệu QT500-7 và gang xám 250
Lưỡi dao trên và dưới	LANHAO TECH	Carbonitriding và nhiệt luyện toàn bộ
Mũ hút	AIRBEST	Vật liệu nhập khẩu, tuổi thọ lâu và dễ thay thế
Linh kiện khí nén	SMC/AIRTAC	Thương hiệu từ Nhật Bản / Đài Loan Trung Quốc
Linh kiện điện điện áp thấp	SCHNEIDER	Thương hiệu từ Pháp
Bộ giảm tốc	Joint R&D	Khớp nối với khả năng chịu tải cao hơn
Khớp nối	TECMEN	Công ty liên doanh Trung Quốc – Đức
Thiết bị bôi trơn	ISHAN	Nhãn hiệu từ Đài Loan Trung Quốc

📋 THÔNG SỐ KỸ THUẬT MÁY GẤP MÉP TÔN CNC LHA05-2000PC

Thông số	Chi tiết
Model	LHA05-2000PC / 2000PC3
Bộ cấp phôi	Tay nâng trợ lực
Tốc độ gấp nhanh nhất	0,2 giây/gấp
Tốc độ cấp phôi nhanh nhất	90m/phút
Chiều rộng gấp tối đa	2000mm
Kích cỡ gấp tối đa	L 2000 × W 1500mm
Độ mở họng 2000PC	170mm
Độ mở họng 2000PC3	300mm
Nguồn điện	380V
Tổng công suất	79kW
Công suất trung bình	≈ 2,6kW
Độ ồn	≈ 50dB
Kích thước máy 2000PC	L 5150 × W 2650 × H 3250mm
Kích thước máy 2000PC3	L 5250 × W 2650 × H 3340mm
Trọng lượng	≈ 18 tấn
Độ dày gấp tối đa	304 SS: 1,5mm; MS: 2,0mm; AL: 3,0mm
Độ dày gấp tối thiểu	0,35mm
Kích thước trong tối thiểu của 4 cạnh gấp	140 × 190mm
Kích thước trong tối thiểu của 2 cạnh gấp	140mm
Số lượng trục	15
Bộ giữ phôi động	Tiêu chuẩn

🎯 LHA05-2000PC – KHI TỐC ĐỘ VÀ TỰ ĐỘNG HÓA TRỞ THÀNH LỢI THẾ SẢN XUẤT

Từ 0,35mm độ dày tối thiểu, khổ gấp tối đa 2000mm, tốc độ cấp phôi 90m/phút cho đến hệ thống 15 trục đồng thời, LHA05-2000PC được xây dựng cho nhu cầu gia công kim loại tấm có yêu cầu cao về tự động hóa.

⚡ 0,2 giây/lần gấp

🎯 15 trục đồng thời

🚀 90m/phút cấp phôi

📐 2000mm chiều rộng gấp

🖥️ Lập trình CNC trực quan

🔧 Bộ giữ phôi động điều khiển Servo

👉 Nếu bạn đang cần một hệ thống gấp mép tôn CNC tự động cho các chi tiết có hình dạng phức tạp, hãy cung cấp vật liệu, độ dày, kích thước tấm và hình dạng chi tiết cần gấp để được tư vấn cấu hình LHA05 phù hợp.
