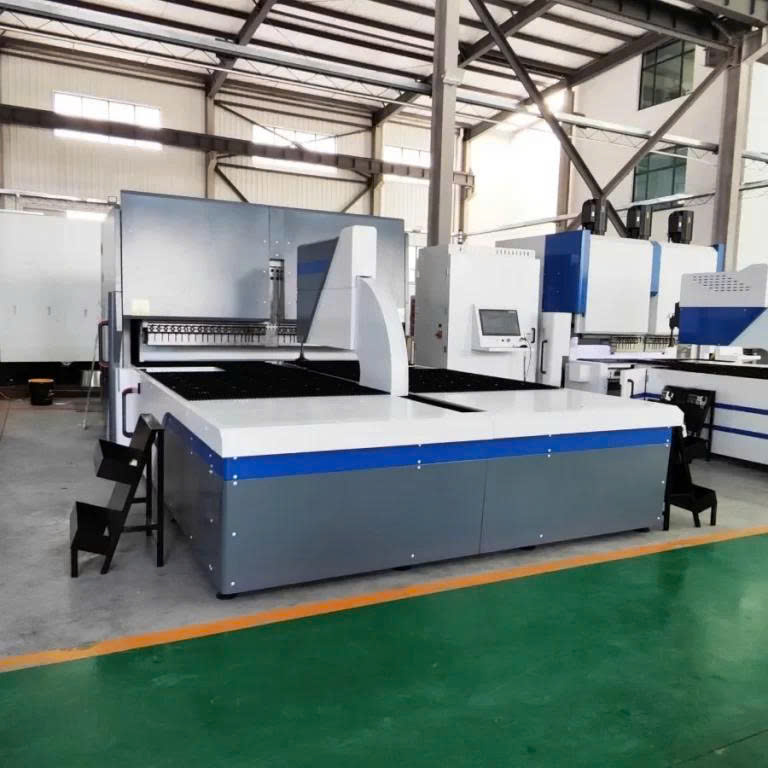

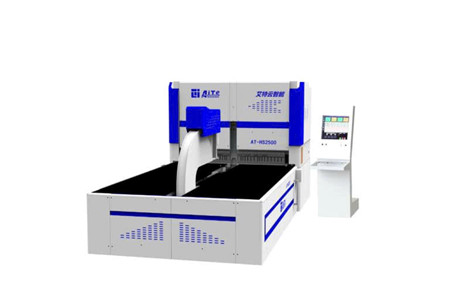

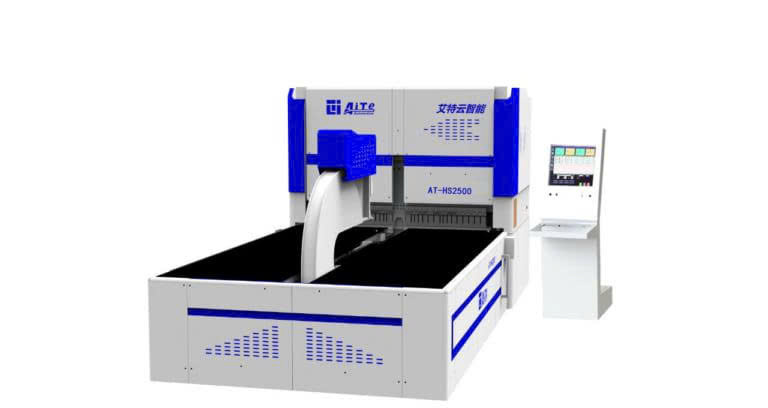

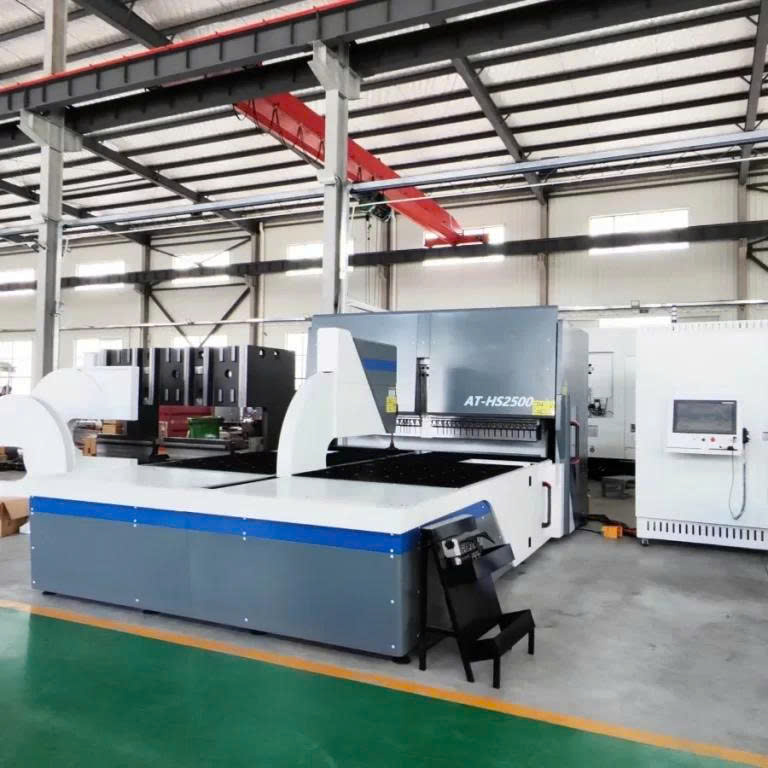

Máy gấp tôn tự động AT – HS2500

MÁY GẤP TÔN TỰ ĐỘNG AT-HS2500 – TỰ ĐỘNG HÓA CAO, GẤP NHANH, CHÍNH XÁC VÀ ỔN ĐỊNH

Máy gấp tôn tự động AT-HS2500 (Panel Bander) là giải pháp gia công kim loại tấm CNC dành cho các doanh nghiệp cần tốc độ, độ chính xác lặp lại và khả năng sản xuất hàng loạt. Máy tự động hóa phần lớn quá trình chấn gấp, giúp giảm phụ thuộc vào thao tác thủ công, rút ngắn thời gian sản xuất và kiểm soát tốt hơn độ đồng đều của sản phẩm.

Với hệ thống servo, điều khiển CNC đa trục và cơ cấu gấp chuyên dụng, AT-HS2500 có thể xử lý nhiều dạng chi tiết từ đơn giản đến phức tạp, phù hợp với các dây chuyền sản xuất tủ điện, vỏ máy, khay kim loại, chi tiết cơ khí và nhiều sản phẩm kim loại tấm khác.

TỰ ĐỘNG HÓA CAO – GIẢM THAO TÁC THỦ CÔNG

⚙️ AT-HS2500 được thiết kế để tự động thực hiện các thao tác gấp theo chương trình đã thiết lập. Người vận hành chủ yếu nhập chương trình, thông số và kiểm soát quá trình thay vì phải thực hiện từng bước bằng tay.

🚀 Tốc độ gấp tối đa 0,2 giây/bend, kết hợp khả năng lưu trữ và gọi lại chương trình gia công, giúp máy đáp ứng tốt nhu cầu sản xuất số lượng lớn.

🎯 Quá trình điều khiển bằng CNC và servo giúp hạn chế sai lệch giữa các sản phẩm, đặc biệt hữu ích khi cần sản xuất hàng loạt với yêu cầu đồng nhất cao.

GẤP ĐA DẠNG HÌNH DẠNG, LINH HOẠT TRONG SẢN XUẤT

AT-HS2500 không chỉ đáp ứng các đường gấp cơ bản mà còn có thể thực hiện nhiều dạng tạo hình phức tạp trên cùng một chi tiết.

🔧 Máy có thể thực hiện gấp góc vuông, góc nhọn, góc tù, gấp hình U, Z, gấp mép, gấp cuốn 180°, gấp so le, gấp biên dạng kín và nhiều cấu hình khác theo chương trình.

📐 Một chi tiết có thể được lập trình nhiều góc khác nhau như 90°, 135°, 60°, giúp giảm số lần gá đặt và tăng tính linh hoạt khi sản xuất.

🔄 Khi thay đổi sản phẩm, người vận hành có thể thay đổi chương trình gia công thay vì phải phụ thuộc hoàn toàn vào quy trình thao tác thủ công.

HỆ THỐNG CNC VÀ SERVO – KIỂM SOÁT CHÍNH XÁC TỪNG LẦN GẤP

🎯 Hệ thống servo AC kiểm soát vị trí và chuyển động của cơ cấu gấp, hỗ trợ duy trì độ chính xác trong quá trình sản xuất.

💻 Bộ điều khiển CNC cho phép nhập thông số, thiết lập chương trình, lưu trữ dữ liệu gia công và theo dõi quá trình vận hành trên giao diện điều khiển.

🔄 Hệ thống có khả năng liên kết nhiều trục hoạt động đồng thời, giúp các chuyển động được phối hợp ổn định khi thực hiện những biên dạng phức tạp.

Đặc biệt, máy có thể tính toán và điều chỉnh độ lún của chày để bù trừ ảnh hưởng đàn hồi của vật liệu, hỗ trợ duy trì góc gấp ổn định trong quá trình sản xuất.

THÂN MÁY THÉP HÀN – KẾT CẤU CỨNG VỮNG CHO VẬN HÀNH ỔN ĐỊNH

🏗️ Khung máy được chế tạo từ thép tấm carbon cường độ cao, kết cấu hàn giúp tạo độ cứng vững và duy trì độ chính xác hình học trong quá trình làm việc.

Theo thông tin cấu hình của máy, thân thép hàn có độ bền được công bố cao hơn so với kết cấu gang đúc, đồng thời có khả năng chịu mỏi tốt hơn, phù hợp với môi trường sản xuất liên tục.

⚙️ Các bộ phận cơ khí, hệ thống truyền động, ray dẫn hướng, vít me bi và vòng bi tải nặng được phối hợp để đảm bảo chuyển động ổn định và hạn chế sai lệch trong quá trình gấp.

CÁNH TAY TỰ ĐỘNG VÀ CƠ CẤU ĐỊNH VỊ PHÔI

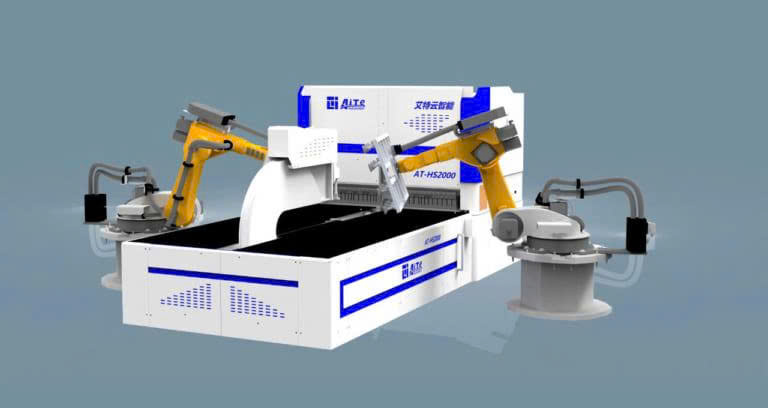

🤖 AT-HS2500 có thể tích hợp cánh tay Robot để hỗ trợ cấp phôi, định vị và lấy phôi sau khi hoàn thành quá trình gấp.

Hệ thống kẹp và cữ chặn điều khiển CNC giúp tấm kim loại được định vị theo chương trình, giảm thao tác thủ công và hỗ trợ duy trì vị trí phôi ổn định trong từng chu kỳ gia công.

Giải pháp này đặc biệt phù hợp với dây chuyền sản xuất hàng loạt, nơi tốc độ cấp phôi và tính lặp lại có ảnh hưởng trực tiếp đến năng suất.

GIAO DIỆN ĐIỀU KHIỂN TRỰC QUAN, DỄ LẬP TRÌNH

🖥️ Hệ thống điều khiển sử dụng máy tính công nghiệp, PLC, màn hình cảm ứng và phần mềm chuyên dụng.

Người vận hành có thể nhập các thông số như góc gấp, lực ép, tốc độ và trình tự gia công; đồng thời lưu lại các chương trình để sử dụng cho những đơn hàng tiếp theo.

Hệ thống cũng hỗ trợ giám sát quá trình làm việc, hiển thị thông tin vận hành và cảnh báo khi phát sinh lỗi, giúp việc quản lý máy thuận tiện hơn.

AT-HS2500 GẤP ĐƯỢC NHỮNG GÌ?

Máy có thể thực hiện nhiều dạng tạo hình kim loại tấm thường gặp trong sản xuất công nghiệp:

📦 Gấp hộp, chữ U: phù hợp với vỏ tủ điện, khay kim loại, vỏ máy và các chi tiết dạng hộp.

〽️ Gấp hình Z: tạo các biên dạng lệch tầng nhanh chóng theo chương trình.

📐 Gấp nhiều góc trên cùng một chi tiết: có thể kết hợp nhiều góc gấp trong một chu trình gia công.

🔁 Gấp cuốn 180°: tạo mép gấp đôi nhằm tăng độ cứng cho cạnh sản phẩm và hạn chế cạnh sắc.

🔧 Gấp chi tiết không đối xứng, gấp so le và biên dạng phức tạp: đáp ứng các yêu cầu tạo hình đa dạng trong sản xuất cơ khí.

XỬ LÝ NHIỀU LOẠI KIM LOẠI TẤM

AT-HS2500 có thể gia công nhiều nhóm vật liệu kim loại tấm, trong đó phổ biến là thép carbon, inox, nhôm và một số kim loại màu.

Thép carbon có thể xử lý trong dải độ dày 0,5–8mm trên chiều dài làm việc 2500mm theo thông tin cung cấp. Với inox, độ dày tham khảo 0,5–5mm; khi xử lý vật liệu dày hơn cần điều chỉnh chiều dài gấp để đảm bảo lực tác động phù hợp.

Nhôm có dải độ dày tham khảo 0,5–10mm. Ngoài ra, máy có thể gia công đồng, hợp kim đồng và thép mạ kẽm với điều kiện lựa chọn thông số và khuôn phù hợp với từng vật liệu.

VẬT LIỆU VÀ ĐỘ DÀY THAM KHẢO

Vật liệu	Độ dày tối đa (mm)
Thép không gỉ (SS)	0,5 – 5
Thép cacbon (MS)	0,5 – 8
Nhôm (AL)	0,5 – 10

THÔNG SỐ KỸ THUẬT MÁY GẤP TÔN TỰ ĐỘNG AT

Thông số	HS1400	HS2000	HS2500
Tốc độ chấn tối đa	0.2s/bend	0.2s/bend	0.2s/bend
Độ rộng chấn	1400mm	2000mm	2500mm
Chiều cao chấn	170mm	170mm	170mm
Dải điện áp	380V	380V	380V
Công suất máy	15KW	22KW	25KW
Công suất trung bình	1.5KW	2.2KW	2.5KW
Tiếng ồn	40db	40db	40db
Kích thước máy	4400 × 1900 × 2900mm	4200 × 2650 × 3300mm 4800 × 2950 × 3300mm	5100 × 2650 × 3300mm 5650 × 3000 × 3400mm
Trọng lượng	12 tấn	15 – 16 tấn	18 – 19 tấn
Hệ điều khiển	Operating system above win7	Operating system above win7	Operating system above win7

LINH KIỆN VÀ CẤU HÌNH MÁY AT-HS2500

Tên linh kiện	Thương hiệu	Đặc điểm & Tính năng kỹ thuật
Bộ điều khiển hệ thống	Aite tự nghiên cứu	Hệ thống điều khiển liên động đa trục
Bộ điều khiển Servo	Đặt hàng R&D	Hệ thống Servo Bus mạch kín toàn phần
Ray dẫn hướng	Đài Loan (Taiwan)	Ray trượt tuyến tính tải siêu nặng
Trục vít me bi	Đài Loan (Taiwan)	Vít me bi mài tải trọng nặng độ chính xác cao
Linh kiện điện	CHINT / Schneider	Độ tin cậy cao, chuẩn công nghiệp
Linh kiện khí nén	AirTAC (Đài Loan)	Hoạt động bền bỉ, ổn định
Vòng bi	SKF / Great Wall Precision	Vòng bi tải nặng độ chính xác cao
Hộp giảm tốc	Liên kết hợp tác R&D	Hộp giảm tốc hành tinh siêu chính xác
Khung thân máy	Aite tự nghiên cứu	Thân máy hàn bằng thép tấm cường độ cao
Dao gấp	Sáng chế độc quyền Aite	Thép gió (HSS) cao cấp Nhật Bản; thép hợp kim 42CrMn
Hệ thống bôi trơn	Hợp tác nghiên cứu phát triển	Hệ thống bôi trơn tự động toàn phần

GIẢI PHÁP CHO SẢN XUẤT HÀNG LOẠT

AT-HS2500 hướng đến những doanh nghiệp cần một hệ thống gấp kim loại tấm tự động, tốc độ cao và có khả năng lập trình linh hoạt. Từ những chi tiết dạng hộp, U, Z đến các biên dạng nhiều góc hoặc gấp cuốn, máy có thể được thiết lập theo từng chương trình sản xuất.

Sự kết hợp giữa CNC đa trục, servo, kết cấu máy chắc chắn, hệ thống định vị tự động và khả năng tích hợp Robot giúp AT-HS2500 phù hợp để xây dựng dây chuyền gia công kim loại tấm có mức độ tự động hóa cao.

TƯ VẤN AT-HS2500 CHO DÂY CHUYỀN CỦA BẠN

📞 Đang tìm máy gấp tôn tự động cho sản xuất hàng loạt? Hãy cung cấp loại vật liệu, độ dày tôn, kích thước phôi và sản phẩm cần gấp. Đội ngũ kỹ thuật có thể dựa trên nhu cầu thực tế để tư vấn cấu hình AT-HS2500 phù hợp.
