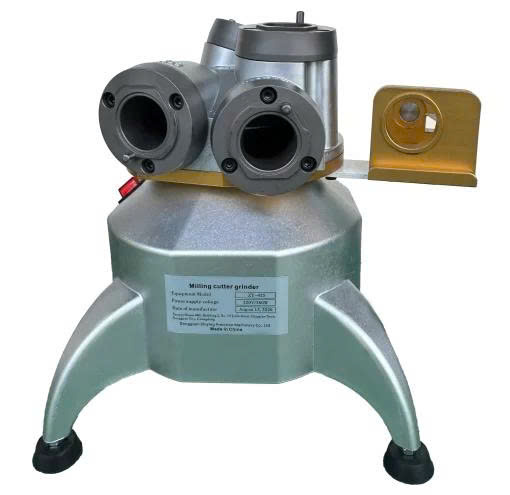

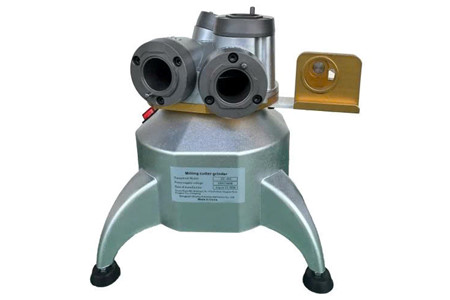

MÁY MÀI DAO PHAY NGÓN ZY-425

MÀI DAO END MILL Ø4–25 MM – HỖ TRỢ DAO 2, 3 VÀ 4 ME

Trong gia công CNC, dao phay ngón phải liên tục chịu ma sát, lực cắt và nhiệt trong quá trình làm việc. Sau một thời gian, lưỡi dao có thể bị cùn, mẻ hoặc giảm khả năng cắt, ảnh hưởng đến chất lượng sản phẩm và kéo theo chi phí thay dao.

Máy mài dao phay ngón ZY-425 được thiết kế chuyên dụng để hỗ trợ phục hồi các loại dao phay ngón với đường kính 4–25 mm, phù hợp cho dao 2 me, 3 me và 4 me.

So với các dòng máy có dải mài nhỏ hơn, ZY-425 mở rộng phạm vi xử lý đến Ø25 mm, phù hợp với những xưởng CNC và xưởng khuôn mẫu sử dụng đa dạng kích thước dao End Mill.

DẢI MÀI Ø4–25 MM – XỬ LÝ TỪ DAO NHỎ ĐẾN DAO CỠ TRUNG

Lợi thế nổi bật đầu tiên của ZY-425 là dải đường kính mài rộng 4–25 mm.

🔹 Dao phay ngón Ø4 mm

🔹 Dao phay ngón Ø6, Ø8, Ø10 mm

🔹 Dao phay ngón Ø12, Ø16, Ø20 mm

🔹 Dao phay ngón lên đến Ø25 mm

Dải mài rộng giúp một thiết bị có thể phục vụ nhiều kích thước dao khác nhau trong cùng xưởng, hạn chế việc phải sử dụng nhiều thiết bị chuyên dụng cho từng nhóm đường kính.

HỖ TRỢ DAO 2, 3 VÀ 4 ME

ZY-425 được thiết kế để phục vụ các cấu hình dao phay ngón phổ biến:

🔹 Dao 2 me

🔹 Dao 3 me

🔹 Dao 4 me

Nhờ đó, máy phù hợp với những xưởng sử dụng nhiều loại End Mill cho các công đoạn phay khác nhau và cần chủ động phục hồi dao sau quá trình gia công.

CỮ ĐỊNH VỊ THEO GÓC – ĐƠN GIẢN HÓA THAO TÁC MÀI

ZY-425 được trang bị hệ thống cổng mài và cữ định vị góc được thiết lập theo các vị trí mài tiêu chuẩn.

Người vận hành có thể thực hiện quy trình theo hướng đơn giản:

🔹 Lựa chọn Collet phù hợp.

🔹 Lắp dao phay vào bầu kẹp.

🔹 Định vị dao theo cữ mài.

🔹 Thực hiện mài mặt đầu và góc cắt theo vị trí tương ứng.

Theo thông tin sản phẩm, thời gian thao tác có thể khoảng 1–2 phút tùy loại dao và quy trình mài. Thời gian thực tế còn phụ thuộc vào tình trạng dao, vật liệu và yêu cầu phục hồi.

Thiết kế này giúp giảm bớt thao tác thiết lập thủ công và tạo điều kiện để quá trình mài các dao cùng loại được thực hiện nhất quán hơn.

ĐÁ MÀI SDC – PHÙ HỢP VỚI DAO HỢP KIM CỨNG

ZY-425 sử dụng đá mài SDC theo cấu hình thông số kỹ thuật được cung cấp.

Nguồn thông tin sản phẩm cũng đề cập đến các tùy chọn đá mài chuyên dụng như CBN cho dao thép gió HSS hoặc SDC cho dao hợp kim cứng Carbide.

Việc lựa chọn đúng loại đá mài cần dựa trên vật liệu dao và yêu cầu phục hồi thực tế. Khi kết hợp đúng đá mài và thông số vận hành, quá trình xử lý có thể hướng đến bề mặt lưỡi cắt sạch và sắc hơn, đồng thời hạn chế ảnh hưởng nhiệt không mong muốn.

COLLET ĐỒNG BỘ – HỖ TRỢ GIỮ DAO ỔN ĐỊNH

Với dải mài lên đến Ø25 mm, hệ thống Collet là một phần quan trọng trong cấu hình của ZY-425.

Máy được cung cấp 10 ống trụ Collet, hỗ trợ định vị các dao phay trong phạm vi đường kính làm việc.

Nguồn thông tin sản phẩm cũng đề cập đến cấu hình ER20 và ER25 cho các nhóm kích thước dao khác nhau, trong đó ER25 được sử dụng cho dải lớn hơn đến 25 mm.

Việc lựa chọn Collet đúng kích thước giúp dao được giữ ổn định trong quá trình mài và hỗ trợ kiểm soát vị trí dao tốt hơn.

ĐỘNG CƠ 400W – TỐC ĐỘ 5.000 VÒNG/PHÚT

ZY-425 được trang bị động cơ công suất 400W, tốc độ quay lên đến 5.000 vòng/phút.

So với cấu hình 300W/4.500 vòng/phút của dòng ZY-316, ZY-425 sở hữu công suất và tốc độ cao hơn theo thông số được cung cấp, phù hợp với nhu cầu xử lý dải dao lớn hơn.

Máy sử dụng nguồn 220V/50Hz, thuận tiện bố trí tại nhiều khu vực phụ trợ trong xưởng cơ khí.

KẾT CẤU VỮNG CHẮC – GỌN GÀNG TRONG KHU VỰC MÀI DAO

ZY-425 có trọng lượng 12 kg, tạo sự cân bằng giữa khả năng bố trí linh hoạt và kết cấu máy.

Thiết kế thân máy tích hợp khay đựng Collet giúp các phụ kiện được tập trung, thuận tiện khi thay đổi kích thước dao và hạn chế tình trạng phụ kiện bị thất lạc trong quá trình sử dụng.

Kết cấu máy cũng được định hướng cho quá trình vận hành ổn định, trong khi mức độ rung thực tế sẽ phụ thuộc vào vị trí lắp đặt, điều kiện vận hành và loại dao được gia công.

CHỦ ĐỘNG PHỤC HỒI DAO – TỐI ƯU CHI PHÍ DỤNG CỤ

Với những dao phay ngón vẫn còn khả năng phục hồi, mài lại có thể là một lựa chọn giúp doanh nghiệp tận dụng lại dụng cụ cắt thay vì thay mới ngay lập tức.

ZY-425 đặc biệt phù hợp với các xưởng sử dụng nhiều dao End Mill có đường kính khác nhau và muốn chủ động hơn trong việc quản lý vòng đời dao.

🔹 Phục hồi dao phay ngón bị cùn.

🔹 Hỗ trợ xử lý dao bị mòn hoặc ảnh hưởng đến lưỡi cắt.

🔹 Phù hợp với dao 2, 3 và 4 me.

🔹 Dải mài rộng Ø4–25 mm.

🔹 Thích hợp cho xưởng CNC và chế tạo khuôn mẫu.

ỨNG DỤNG THỰC TẾ

ZY-425 có thể được bố trí tại:

🔹 Xưởng gia công CNC

🔹 Xưởng chế tạo khuôn mẫu

🔹 Xưởng cơ khí chính xác

🔹 Khu vực mài và bảo trì dao cụ

🔹 Xưởng sử dụng nhiều loại dao phay ngón Carbide

🔹 Bộ phận kỹ thuật cần phục hồi dao sau quá trình gia công

THÔNG SỐ KỸ THUẬT MÁY MÀI DAO PHAY NGÓN ZY-425

Thông số	ZY-425
Điện áp	220V/50Hz
Công suất	400W
Tốc độ	5.000 vòng/phút
Dải mài	Ø4–25 mm
Đá mài	SDC
Collet theo máy	Ống trụ: 10 cái
Trọng lượng	12 kg

ZY-425 – DẢI MÀI LỚN HƠN, CHỦ ĐỘNG HƠN VỚI DAO END MILL

Từ những dao phay ngón kích thước nhỏ đến các dòng dao lên đến Ø25 mm, ZY-425 mang đến một cấu hình chuyên dụng cho nhu cầu phục hồi dao trong xưởng CNC.

⚙️ 400W – 5.000 vòng/phút

⚙️ Dải mài Ø4–25 mm

⚙️ Hỗ trợ dao 2, 3 và 4 me

⚙️ Đá mài SDC

⚙️ 10 Collet theo máy

⚙️ Trọng lượng 12 kg

📞 Liên hệ ngay để được tư vấn Máy mài dao phay ngón ZY-425 và lựa chọn Collet, đá mài phù hợp với đường kính, vật liệu và loại dao mà xưởng đang sử dụng.

Khi dao vẫn còn khả năng phục hồi, đừng vội thay mới. Hãy đưa công đoạn mài dao trở thành một phần chủ động của quy trình sản xuất với ZY-425.
