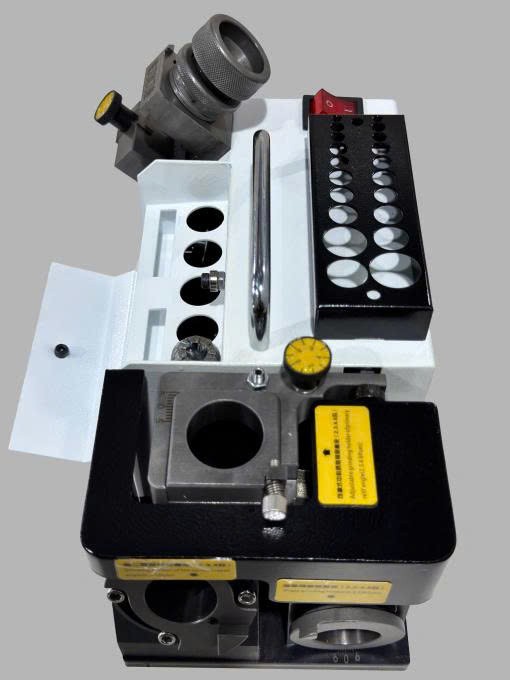

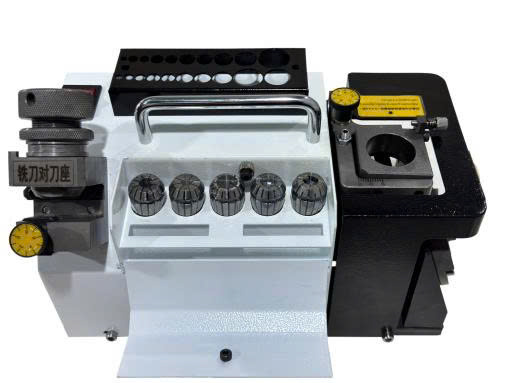

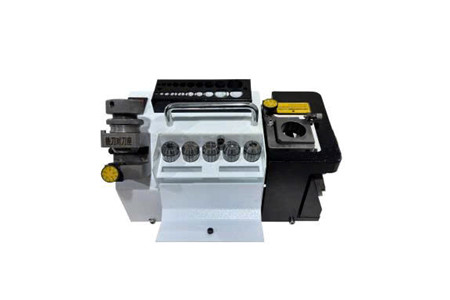

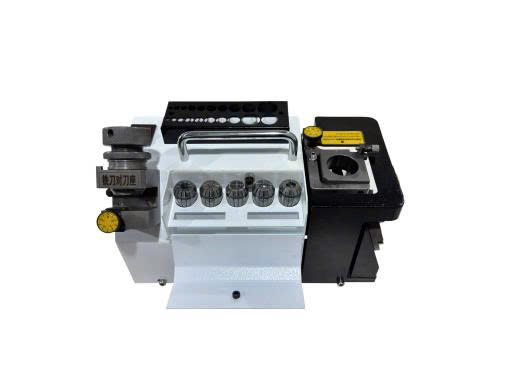

Máy mài mũi dao phay ngón XY-314

MÁY MÀI MŨI DAO PHAY NGÓN XY-314

MÀI DAO END MILL Ø4–14 MM – HỖ TRỢ DAO 2, 3, 4 VÀ 5 ME

Trong quá trình gia công CNC, dao phay ngón phải làm việc liên tục dưới tác động của lực cắt và ma sát. Sau một thời gian, lưỡi cắt có thể bị cùn, mòn hoặc mẻ, khiến hiệu quả gia công suy giảm và doanh nghiệp phải đối mặt với chi phí thay dao thường xuyên.

Máy mài mũi dao phay ngón XY-314 được thiết kế chuyên dụng để hỗ trợ phục hồi các loại dao phay ngón với đường kính 4–14 mm, đặc biệt nổi bật ở khả năng xử lý nhiều cấu hình dao từ 2 me đến 5 me.

Với thiết kế chuyên dụng, thao tác định vị đơn giản và hệ thống Collet ER20, XY-314 phù hợp để bố trí tại các xưởng CNC, xưởng chế tạo khuôn mẫu và khu vực bảo trì dao cụ.

DẢI MÀI Ø4–14 MM – PHÙ HỢP NHIỀU KÍCH THƯỚC DAO

XY-314 hỗ trợ mài dao phay ngón trong phạm vi Ø4–14 mm, đáp ứng nhiều kích thước End Mill thường gặp trong gia công cơ khí.

🔹 Dao phay ngón Ø4 mm

🔹 Dao Ø6, Ø8, Ø10 mm

🔹 Dao Ø12 mm

🔹 Dao lên đến Ø14 mm

Dải đường kính này tạo nên sự cân bằng giữa thiết kế chuyên dụng và khả năng phục vụ nhiều loại dao, đặc biệt phù hợp với những xưởng sử dụng thường xuyên các dao phay ngón cỡ nhỏ và trung bình.

ĐIỂM NỔI BẬT – HỖ TRỢ DAO TỪ 2 ĐẾN 5 ME

Một trong những lợi thế đáng chú ý của XY-314 là khả năng hỗ trợ nhiều cấu hình số me dao.

🔹 Dao phay ngón 2 me

🔹 Dao phay ngón 3 me

🔹 Dao phay ngón 4 me

🔹 Dao phay ngón 5 me

Khả năng xử lý đến 5 me giúp XY-314 phù hợp với những xưởng sử dụng đa dạng dao End Mill và cần một thiết bị có thể phục vụ nhiều cấu hình dao khác nhau.

CỮ ĐỊNH VỊ VÀ CỔNG MÀI – ĐƠN GIẢN HÓA THAO TÁC

XY-314 được thiết kế với các cữ định vị và cổng mài theo các vị trí góc tiêu chuẩn, giúp người vận hành dễ dàng đưa dao vào đúng vị trí cần xử lý.

Quy trình thao tác có thể thực hiện theo các bước cơ bản:

🔹 Chọn Collet phù hợp với dao.

🔹 Lắp dao phay ngón vào bầu kẹp.

🔹 Định vị dao tại cổng mài tương ứng.

🔹 Thực hiện mài mặt đầu và góc cắt.

Cấu trúc chuyên dụng giúp giảm bớt các thao tác căn chỉnh thủ công và tạo điều kiện để những dao cùng loại được xử lý theo một quy trình thống nhất hơn.

Thời gian thao tác thực tế sẽ phụ thuộc vào tình trạng dao, vật liệu dao và yêu cầu phục hồi.

ĐÁ MÀI SDC – HỖ TRỢ PHỤC HỒI DAO HỢP KIM CỨNG

Theo thông số sản phẩm, XY-314 sử dụng đá mài SDC.

Nguồn thông tin sản phẩm cũng đề cập đến các loại đá chuyên dụng như CBN cho dao thép gió HSS hoặc SDC cho dao hợp kim cứng Carbide. Việc lựa chọn loại đá phù hợp cần dựa trên vật liệu dao và yêu cầu mài thực tế.

Khi sử dụng đúng loại đá và thông số vận hành, quá trình mài có thể hướng đến bề mặt lưỡi cắt sạch, sắc và hạn chế ảnh hưởng nhiệt không mong muốn.

COLLET ER20 – HỖ TRỢ ĐỊNH VỊ DAO ỔN ĐỊNH

XY-314 sử dụng hệ thống Collet tiêu chuẩn ER20, giúp định vị dao phay ngón trong quá trình mài.

Đối với thiết bị mài dao, việc lựa chọn đúng Collet và kẹp dao phù hợp đóng vai trò quan trọng trong khả năng giữ dao ổn định. Khi dao được định vị đúng, quá trình mài các lưỡi cắt có điều kiện được thực hiện nhất quán hơn.

Đây cũng là yếu tố giúp người vận hành dễ dàng chuyển đổi giữa các kích thước dao trong phạm vi Ø4–14 mm.

180W – TỐC ĐỘ 4.500 VÒNG/PHÚT

XY-314 được trang bị động cơ công suất 180W, tốc độ quay 4.500 vòng/phút và sử dụng nguồn 220V/50Hz.

Cấu hình này phù hợp với định hướng của máy là một thiết bị phụ trợ chuyên dụng cho khu vực phục hồi và mài dao phay ngón.

Khi kết hợp đúng loại đá mài, Collet và phương pháp thao tác, người dùng có thể chủ động hơn trong quá trình xử lý dao tại xưởng.

THÂN MÁY GỌN – DỄ BỐ TRÍ TRONG XƯỞNG

Với trọng lượng 10 kg, XY-314 có thiết kế tương đối gọn, thuận tiện bố trí tại khu vực mài dao, bàn kỹ thuật hoặc khu vực bảo trì dụng cụ cắt.

Trên thân máy có tích hợp khay đựng Collet, giúp phụ kiện được tập trung và dễ lấy khi thay đổi loại dao.

Thiết kế này đặc biệt phù hợp với những xưởng muốn xây dựng một khu vực mài dao riêng nhưng không muốn dành quá nhiều diện tích cho thiết bị.

CHỦ ĐỘNG PHỤC HỒI DAO – TỐI ƯU CHI PHÍ DỤNG CỤ

Một dao phay ngón bị cùn chưa đồng nghĩa với việc phải thay mới ngay lập tức. Nếu dao vẫn còn khả năng phục hồi, việc mài lại có thể giúp doanh nghiệp tận dụng tiếp dụng cụ và chủ động hơn trong quản lý dao cụ.

XY-314 hỗ trợ xây dựng quy trình:

DAO MÒN → MÀI PHỤC HỒI → KIỂM TRA → ĐƯA TRỞ LẠI SẢN XUẤT

🔹 Giảm phụ thuộc vào việc thay mới dao trong những trường hợp có thể phục hồi.

🔹 Chủ động hơn trong việc xử lý dao phay ngón tại xưởng.

🔹 Hỗ trợ nhiều cấu hình dao từ 2 đến 5 me.

🔹 Phù hợp với các dao có đường kính Ø4–14 mm.

ỨNG DỤNG THỰC TẾ

XY-314 có thể được sử dụng trong:

🔹 Xưởng gia công CNC

🔹 Xưởng chế tạo khuôn mẫu

🔹 Xưởng cơ khí chính xác

🔹 Khu vực bảo trì và phục hồi dao cụ

🔹 Bộ phận kỹ thuật sử dụng nhiều dao phay ngón

🔹 Cơ sở cần chủ động mài lại dao sau quá trình gia công

THÔNG SỐ KỸ THUẬT XY-314

Thông số	XY-314
Điện áp	220V/50Hz
Công suất	180W
Tốc độ	4.500 vòng/phút
Dải mài	Ø4–14 mm
Đá mài	SDC
Collet theo máy	Tiêu chuẩn ER20
Trọng lượng	10 kg

XY-314 – NHỎ GỌN, CHUYÊN DỤNG, HỖ TRỢ ĐA DẠNG DAO END MILL

Nếu xưởng của bạn thường xuyên sử dụng dao phay ngón 2, 3, 4 hoặc 5 me, việc sở hữu một thiết bị mài chuyên dụng sẽ giúp quá trình phục hồi dao trở nên chủ động và thuận tiện hơn.

⚙️ 180W – 4.500 vòng/phút

⚙️ Dải mài Ø4–14 mm

⚙️ Hỗ trợ dao 2–5 me

⚙️ Đá mài SDC

⚙️ Collet tiêu chuẩn ER20

⚙️ Trọng lượng 10 kg

📞 Liên hệ ngay để được tư vấn Máy mài mũi dao phay ngón XY-314 và lựa chọn cấu hình Collet, đá mài phù hợp với loại dao mà xưởng đang sử dụng.

Khi dao vẫn còn khả năng phục hồi, hãy biến việc mài lại dao thành một phần chủ động của quy trình sản xuất – gọn hơn, thuận tiện hơn và kiểm soát tốt hơn ngay tại xưởng.
