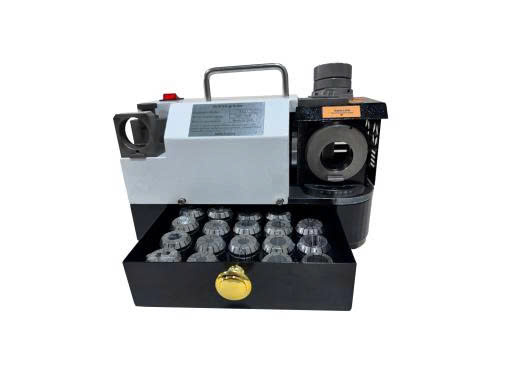

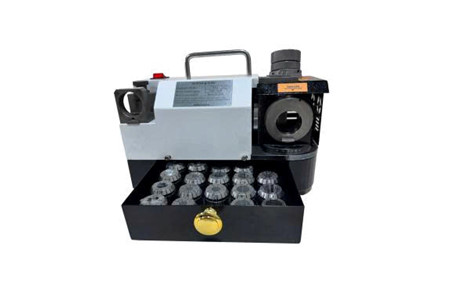

Máy mài mũi khoan XY-20

MÁY MÀI MŨI KHOAN XY-20 – MÀI Ø3–20 MM, GÓC 90–140°, PHỤC HỒI MŨI KHOAN CHUYÊN NGHIỆP

Máy mài mũi khoan XY-20 là thiết bị phụ trợ chuyên dụng dành cho các xưởng cơ khí, gia công khuôn mẫu và nhà máy CNC, được thiết kế để phục hồi những mũi khoan đã mòn, cùn hoặc cần làm sắc lại sau quá trình sử dụng.

Sở hữu dải mài rộng Ø3–20 mm, khả năng điều chỉnh góc mài 90–140°, tốc độ 5.000 vòng/phút cùng hệ thống Collet phù hợp với nhiều kích thước mũi khoan, XY-20 giúp xưởng chủ động hơn trong công việc bảo trì và phục hồi dụng cụ cắt ngay tại nơi sản xuất.

Ø3–20 MM – DẢI MÀI RỘNG, XỬ LÝ NHIỀU KÍCH THƯỚC MŨI KHOAN

Nếu những dòng máy mài mini thường chỉ tập trung vào mũi khoan đường kính nhỏ, XY-20 mở rộng phạm vi xử lý lên đến Ø20 mm.

Từ mũi khoan nhỏ Ø3 mm cho đến những mũi khoan cỡ trung Ø20 mm, máy đáp ứng một dải kích thước rộng trong cùng một thiết bị. Đây là lợi thế đáng chú ý đối với các xưởng sử dụng nhiều loại mũi khoan khác nhau và muốn giảm số lượng thiết bị cần bố trí.

⚙️ Dải mài Ø3–20 mm

⚙️ Phù hợp nhiều kích thước mũi khoan trong phạm vi máy

⚙️ Hỗ trợ phục hồi mũi khoan sau quá trình gia công

⚙️ Thích hợp cho xưởng cơ khí, khuôn mẫu và gia công CNC

GÓC MÀI 90–140° – CHỦ ĐỘNG ĐIỀU CHỈNH GÓC ĐỈNH

Góc đỉnh là một yếu tố quan trọng trong hình học của mũi khoan. XY-20 được thiết kế với khả năng điều chỉnh góc mài từ 90° đến 140°, giúp người vận hành chủ động hơn khi phục hồi mũi khoan cho từng nhu cầu gia công.

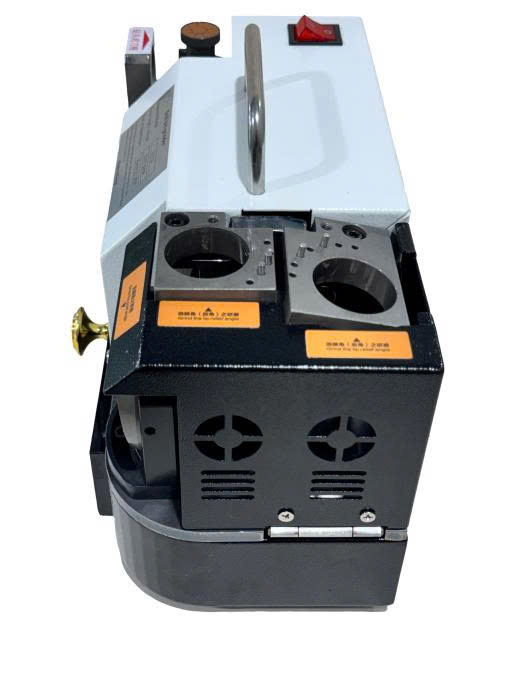

Các cổng mài và vị trí định vị được thiết kế theo từng góc, hỗ trợ người dùng đưa mũi khoan vào đúng vị trí trước khi thực hiện thao tác mài.

🔧 Góc mài: 90–140°

🔧 Hỗ trợ nhiều cấu hình góc đỉnh mũi khoan

🔧 Thiết kế cữ định vị giúp thao tác trực quan

🔧 Phù hợp cho nhu cầu phục hồi mũi khoan thường xuyên tại xưởng

CỮ ĐỊNH VỊ SẴN – ĐƠN GIẢN HÓA CÔNG VIỆC MÀI

Thay vì phụ thuộc hoàn toàn vào kỹ thuật mài thủ công, XY-20 sử dụng các vị trí/cổng mài được thiết kế sẵn, giúp quá trình định vị mũi khoan trở nên trực quan hơn.

Người vận hành chỉ cần lựa chọn vị trí phù hợp, lắp mũi khoan vào Collet và thực hiện thao tác theo hướng dẫn của máy. Thiết kế này giúp quá trình mài có tính lặp lại cao hơn và thuận tiện khi cần xử lý nhiều mũi khoan liên tiếp.

Đây cũng là điểm phù hợp với những xưởng muốn đưa công việc phục hồi dao cụ thành một công đoạn thường xuyên trong quy trình bảo trì.

CBN / SDC – LỰA CHỌN ĐÁ MÀI CHO HSS VÀ CARBIDE

XY-20 hỗ trợ hai dòng đá mài chuyên dụng, phù hợp với từng nhóm vật liệu mũi khoan.

🔩 CBN: phù hợp cho mũi khoan thép gió HSS.

🔩 SDC: phù hợp cho mũi khoan hợp kim cứng Carbide.

Lựa chọn đúng loại đá mài giúp quá trình xử lý phù hợp hơn với vật liệu dụng cụ, đồng thời hỗ trợ tạo ra bề mặt lưỡi cắt sắc và ổn định sau mài.

Với nhu cầu mài nhiều loại mũi khoan, khả năng sử dụng CBN/SDC giúp XY-20 linh hoạt hơn trong việc lựa chọn cấu hình theo từng nhóm dao cụ.

ER20 + ER25 – LINH HOẠT THEO TỪNG DẢI ĐƯỜNG KÍNH

Khi dải mài mở rộng đến Ø20 mm, hệ thống Collet cũng cần phù hợp với nhiều kích thước mũi khoan. Theo cấu hình sản phẩm, XY-20 sử dụng hệ Collet đồng bộ với:

🔩 ER20: dành cho dải mũi khoan nhỏ từ Ø3–13 mm.

🔩 ER25: dành cho dải mũi khoan lớn từ Ø14–20 mm.

Cách bố trí này giúp mũi khoan được kẹp và định vị phù hợp hơn theo từng nhóm kích thước, đồng thời tạo thuận lợi khi người vận hành chuyển đổi giữa các loại mũi khoan.

5.000 VÒNG/PHÚT – CẤU HÌNH PHÙ HỢP CHO MÀI PHỤC HỒI

XY-20 sử dụng động cơ công suất 180W, tốc độ 5.000 vòng/phút, tạo nên cấu hình phù hợp cho công việc mài phục hồi mũi khoan trong phạm vi Ø3–20 mm.

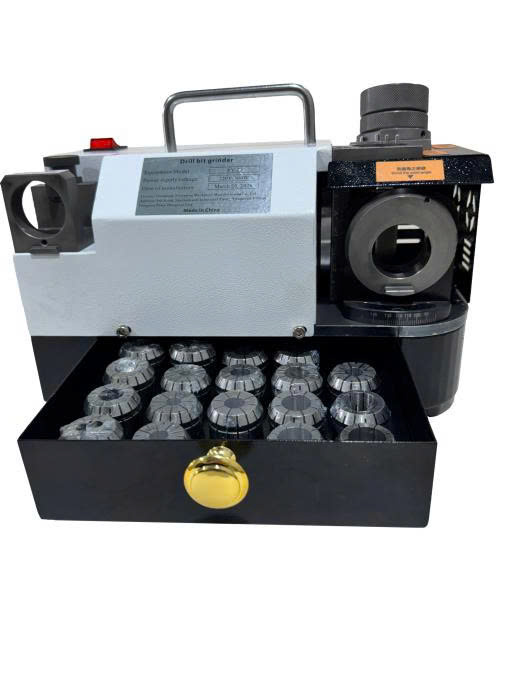

Động cơ tốc độ cao kết hợp cùng kết cấu máy chắc chắn giúp quá trình vận hành hướng đến sự ổn định, đồng thời thiết kế tích hợp ngăn chứa Collet trên thân máy giúp khu vực làm việc gọn gàng hơn.

14 KG – GỌN GÀNG NHƯNG ĐỦ CHẮC CHẮN CHO XƯỞNG CƠ KHÍ

Với trọng lượng 14 kg, XY-20 có kích thước và khối lượng phù hợp để bố trí tại khu vực mài dao, bảo trì dụng cụ hoặc bên cạnh máy CNC.

Thiết kế tập trung vào sự thuận tiện trong quá trình sử dụng: Collet được bố trí ngay trên thân máy, các vị trí mài được thiết kế rõ ràng và cấu hình máy hướng đến việc phục hồi mũi khoan một cách trực tiếp tại xưởng.

PHỤC HỒI MŨI KHOAN – TĂNG GIÁ TRỊ TỪ CHÍNH DAO CỤ ĐANG CÓ

Mũi khoan bị cùn không nhất thiết đồng nghĩa với việc phải loại bỏ ngay. Với những dụng cụ vẫn còn khả năng phục hồi, việc mài lại có thể giúp xưởng tận dụng tốt hơn giá trị của dao cụ và chủ động hơn về nguồn dụng cụ cắt.

XY-20 hỗ trợ đưa công việc này về ngay tại xưởng:

💡 Phục hồi mũi khoan Ø3–20 mm

💡 Điều chỉnh góc mài 90–140°

💡 Hỗ trợ mũi khoan HSS và Carbide với CBN/SDC phù hợp

💡 Kẹp dao bằng hệ Collet theo từng dải kích thước

💡 Giảm sự phụ thuộc vào việc thay mới dao cụ khi mũi khoan còn khả năng phục hồi

💡 Chủ động hơn trong công tác bảo trì dụng cụ cắt

ỨNG DỤNG CỦA MÁY MÀI MŨI KHOAN XY-20

Nhờ dải mài rộng và cấu hình linh hoạt, XY-20 phù hợp với nhiều môi trường sản xuất có nhu cầu sử dụng mũi khoan thường xuyên.

🏭 Xưởng cơ khí chính xác: phục hồi mũi khoan sau thời gian gia công.

🏭 Xưởng khuôn mẫu: hỗ trợ bảo trì dụng cụ khoan với nhiều kích thước.

🏭 Nhà máy CNC: chủ động phục hồi dao cụ tại khu vực sản xuất.

🏭 Bộ phận bảo trì: xử lý mũi khoan mòn, cùn trong quá trình sử dụng.

🏭 Xưởng gia công kim loại: phù hợp với dải mũi khoan Ø3–20 mm.

THÔNG SỐ KỸ THUẬT MÁY MÀI MŨI KHOAN XY-20

Thông số	Giá trị
Model	XY-20
Điện áp	220V/50Hz
Công suất	180W
Tốc độ	5.000 vòng/phút
Dải mài	3–20 mm
Góc mài	90–140°
Đá mài	CBN/SDC
Collet theo máy	Tiêu chuẩn loại ER25
Trọng lượng	14 kg

XY-20 – MỘT THIẾT BỊ, MỞ RỘNG KHẢ NĂNG PHỤC HỒI MŨI KHOAN

Ø3–20 mm – góc 90–140° – 5.000 vòng/phút – CBN/SDC – Collet ER20/ER25 – trọng lượng 14 kg.

XY-20 được xây dựng cho những xưởng không muốn giới hạn khả năng mài ở các mũi khoan đường kính nhỏ. Với dải xử lý lên đến Ø20 mm, hệ thống định vị góc và Collet phù hợp theo từng kích thước, máy mang đến một giải pháp thuận tiện để đưa công việc phục hồi dụng cụ cắt trở lại ngay trong xưởng.

Nếu mục tiêu của bạn là chủ động mài lại mũi khoan, tối ưu chi phí dụng cụ và giảm thời gian chờ thay dao, XY-20 là thiết bị đáng cân nhắc cho khu vực bảo trì và phục hồi dao cụ.

📞 LIÊN HỆ NGAY ĐỂ ĐƯỢC TƯ VẤN MÁY MÀI MŨI KHOAN XY-20, CẤU HÌNH COLLET VÀ LOẠI ĐÁ MÀI PHÙ HỢP VỚI BỘ DAO CỤ CỦA BẠN!
