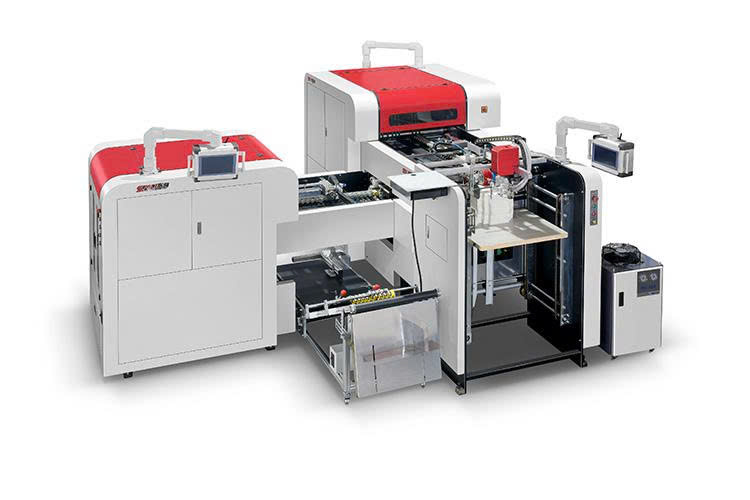

Máy tạo rãnh hai chiều tự động servo SLQ-600C

MÁY TẠO RÃNH HAI CHIỀU TỰ ĐỘNG SERVO SLQ-600C

TẠO RÃNH HAI CHIỀU – ĐIỀU KHIỂN SERVO – ĐỘ CHÍNH XÁC CAO

Một thiết kế hộp đẹp không chỉ nằm ở chất liệu hay hình thức in ấn. Đường rãnh phải chính xác, các cạnh phải thẳng và góc hộp phải sắc nét để khi gấp thành phẩm đạt được hình thức hoàn thiện cao.

SLQ-600C được phát triển để tạo rãnh chữ V trên nhiều loại vật liệu như giấy tráng phủ, bìa cứng mỏng, giấy mỹ thuật, Ivory board..., hỗ trợ tạo nên những sản phẩm hộp có cạnh thẳng, góc 90° rõ nét và hình thức đồng đều.

🎯 Độ chính xác tốt nhất ±0,05mm

⚙️ Điều khiển vị trí dao bằng servo kỹ thuật số

↔️ Tạo rãnh hai bước theo hai hướng

🧠 Lưu dữ liệu kích thước đã sử dụng

🚚 Cấp giấy bằng hút chân không

♻️ Tự động làm sạch và đưa phế liệu ra ngoài

TẠO RÃNH HAI CHIỀU – TỐI ƯU CHO HỘP CỨNG

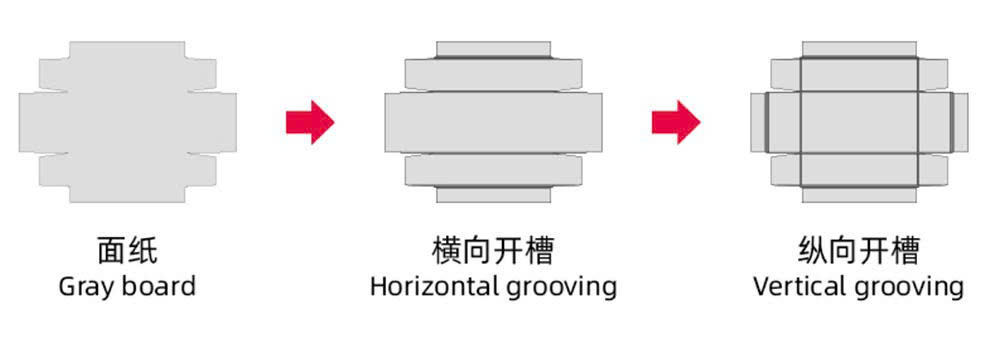

Điểm nổi bật của SLQ-600C là khả năng thực hiện quy trình tạo rãnh theo hai bước, giúp xử lý các đường rãnh theo nhiều hướng trên cùng sản phẩm.

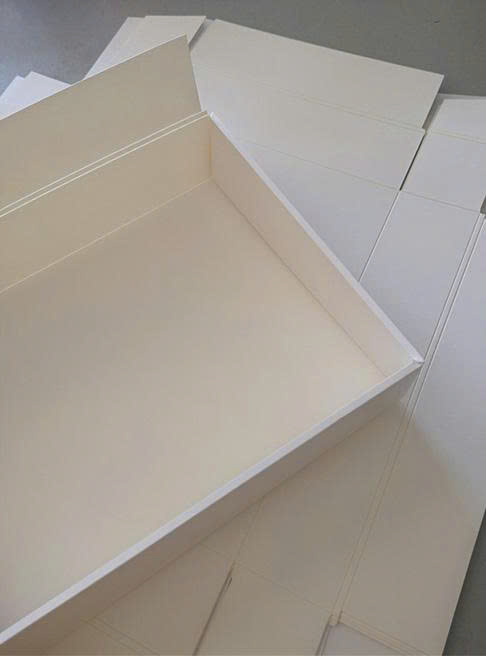

📐 Sau khi hoàn thiện, các đường rãnh được bố trí chính xác giúp vật liệu dễ dàng tạo hình, hỗ trợ tạo ra những sản phẩm có cạnh thẳng và góc 90° rõ nét.

Đây là yếu tố đặc biệt quan trọng đối với các dòng hộp yêu cầu hình thức cao, nơi chỉ một sai lệch nhỏ ở vị trí rãnh cũng có thể ảnh hưởng đến độ vuông vắn của thành phẩm.

SERVO ĐIỀU CHỈNH DAO – ĐỘ CHÍNH XÁC 0,02MM

⚙️ Hệ thống điều khiển số servo được sử dụng để điều chỉnh dao tạo rãnh theo chiều trái – phải với độ chính xác chuyển động 0,02mm.

Không chỉ điều khiển vị trí dao, máy còn sử dụng servo cho:

🎯 Điều chỉnh thước đo lực kéo hiệu chỉnh

🚚 Điều chỉnh băng tải

↔️ Định vị tự động vị trí dao

Nhờ đó, nhiều bộ phận quan trọng có thể được điều chỉnh chính xác và đồng bộ hơn trong quá trình vận hành.

LƯU DỮ LIỆU KÍCH THƯỚC – LẦN SAU KHÔNG PHẢI THIẾT LẬP LẠI TỪ ĐẦU

🧠 Một tính năng đáng chú ý của SLQ-600C là lưu lại dữ liệu kích thước lịch sử.

Sau khi nhập bước rãnh và thiết lập các thông số liên quan như:

📏 Chuyển động dây đai trống lớn

📐 Chuyển động thước đo kéo

↔️ Chuyển động trái/phải của giá đỡ dao

Người vận hành có thể sử dụng dữ liệu đã lưu để khởi động lại nhanh chóng khi sản xuất cùng loại sản phẩm.

Điều này đặc biệt hữu ích khi doanh nghiệp thường xuyên lặp lại nhiều đơn hàng có cùng kích thước.

ĐỊNH VỊ DAO BẰNG SERVO – MỖI ĐẦU DAO ĐIỀU CHỈNH ĐỘC LẬP

🎯 SLQ-600C cho phép mỗi đầu dao điều chỉnh góc độc lập, với góc rãnh có thể điều chỉnh trong phạm vi 80–140°.

Cấu hình góc:

90°: 80–110°

120°: 110–140°

Việc điều chỉnh độc lập giúp máy linh hoạt hơn khi xử lý những yêu cầu tạo rãnh khác nhau trên từng sản phẩm.

CẤP GIẤY HÚT CHÂN KHÔNG – XỬ LÝ KHỔ ĐẶC BIỆT

🚚 Bộ phận cấp giấy sử dụng hệ thống hút chân không, thuận tiện khi cấp các loại giấy hoặc bìa có kích thước đặc biệt.

Hệ thống bệ trên và bệ dưới giúp tiết kiệm thời gian đặt giấy, hỗ trợ quá trình cấp liệu liên tục và ổn định.

XOAY 90° ỔN ĐỊNH – HẠN CHẾ TRẦY XƯỚC

🔄 Sau bước tạo rãnh đầu tiên, vật liệu được thay đổi hướng thông qua hệ thống lật trống.

Cơ cấu trống giữa đảm nhiệm quá trình thay đổi hướng 90°, với tốc độ cao và độ ổn định cao, đồng thời hạn chế tình trạng trầy xước vật liệu trong quá trình chuyển hướng.

HIỆU CHỈNH CẠNH Ở CẢ HAI BƯỚC

📐 Để đảm bảo vật liệu đi đúng vị trí trước khi tạo rãnh, SLQ-600C sử dụng cơ chế hiệu chỉnh cạnh ở cả hai bước.

Bước 1: Điều chỉnh dây đai + điều chỉnh bằng bi thép.

Bước 2: Điều chỉnh dây đai + điều chỉnh bằng bi thép.

Cơ chế này hỗ trợ duy trì vị trí vật liệu ổn định, từ đó góp phần đảm bảo độ chính xác của các đường rãnh.

TỰ ĐỘNG XỬ LÝ PHẾ LIỆU – GIẢM THAO TÁC THỦ CÔNG

♻️ SLQ-600C được trang bị hệ thống làm sạch chất thải tự động bằng khí nén kết hợp 2 băng tải chuyên dụng.

Phế liệu được đưa ra khỏi khu vực làm việc thay vì phải thường xuyên dừng máy để người vận hành thu gom thủ công.

🚚 2 băng tải chuyên dụng vận chuyển vật liệu phế thải ra khỏi máy.

📦 1 băng tải nghiêng tiếp nhận sản phẩm cuối cùng.

Nhờ đó, khu vực làm việc được duy trì gọn gàng hơn và giảm thời gian dành cho các công việc phụ trợ.

ĐIỀU CHỈNH ĐỘ SÂU RÃNH THÔNG MINH

🔧 Ở lần sử dụng đầu tiên, độ sâu rãnh cần được điều chỉnh thủ công.

Sau khi thiết lập, nếu thay đổi sản phẩm hoặc thay dao nhưng góc rãnh không thay đổi, không cần thực hiện lại việc điều chỉnh độ sâu rãnh lần thứ hai.

Điều này giúp rút ngắn thời gian thiết lập khi chuyển đổi giữa các đơn hàng có cùng yêu cầu góc rãnh.

THÁO DÂY ĐAI NHANH BẰNG TAY QUAY

🔧 Hệ thống dây đai lăn được thiết kế để có thể tháo dây đai nhanh chóng bằng tay quay, thuận tiện hơn cho quá trình điều chỉnh và bảo trì máy.

ỨNG DỤNG CHO NHIỀU DÒNG HỘP CAO CẤP

SLQ-600C phù hợp để tạo rãnh V trên nhiều loại vật liệu như:

📄 Giấy tráng phủ

📦 Bìa cứng mỏng

🎨 Giấy mỹ thuật

⬜ Ivory board

Từ đó phục vụ sản xuất nhiều dòng bao bì và hộp có yêu cầu cao về hình thức:

💎 HỘP CỨNG CAO CẤP

💍 HỘP TRANG SỨC

📱 HỘP ĐỰNG SẢN PHẨM ĐIỆN TỬ

💄 HỘP MỸ PHẨM

🎁 BAO BÌ CAO CẤP

THÔNG SỐ KỸ THUẬT

Thông số	SLQ-600C
Kích thước vật liệu bước 1	Dài 195–560mm, rộng 195–560mm
Kích thước vật liệu bước 2	Dài 195–560mm, rộng 195–560mm
Dao tạo rãnh bước 1	6 bộ
Dao tạo rãnh bước 2	6 bộ
Độ chính xác tốt nhất	±0,05mm
Độ chính xác thông thường	±0,1mm
Độ dày vật liệu	200–350GSM
Góc rãnh	Điều chỉnh 80–140°
Góc 90°	80–110°
Góc 120°	110–140°
Điều chỉnh góc	Mỗi đầu dao điều chỉnh độc lập
Tốc độ	80–100 chiếc/phút
Số lượng dầm ngang	2 bộ
Số lượng hàng dao	3 hàng
Cấp giấy	Hệ thống cấp khí Feida
Bệ thêm giấy	Bệ trên và bệ dưới
Điều chỉnh dao trái/phải	Định vị tự động bằng servo
Độ sâu rãnh	Điều chỉnh thủ công lần đầu; không cần điều chỉnh lại nếu góc rãnh không thay đổi
Điều chỉnh dây đai lăn	Tháo dây đai nhanh bằng tay quay
Hệ thống làm sạch chất thải	Khí nén + 2 băng tải chuyên dụng
Trọng lượng	5200KG
Công suất	13,5KW
Kích thước máy	3200×2950×1570mm
Hiệu chỉnh cạnh bước 1	Điều chỉnh dây đai + bi thép
Hiệu chỉnh cạnh bước 2	Điều chỉnh dây đai + bi thép
Hệ thống quay đầu 90°	Lật trống

SLQ-600C – KHI ĐỘ CHÍNH XÁC QUYẾT ĐỊNH CHẤT LƯỢNG HỘP

Một chiếc hộp cao cấp cần nhiều hơn một đường rãnh đơn thuần. Vị trí rãnh, góc rãnh, khả năng căn chỉnh vật liệu và sự ổn định trong từng bước gia công đều ảnh hưởng trực tiếp đến hình dáng thành phẩm.

SLQ-600C tập trung vào những yếu tố đó với:

🎯 Servo định vị dao chính xác 0,02mm

📐 Độ chính xác rãnh tốt nhất ±0,05mm

🔄 Hệ thống xoay 90° bằng trống

🧠 Lưu dữ liệu kích thước lịch sử

🚚 Cấp giấy hút chân không

♻️ Tự động xử lý phế liệu

📦 Băng tải nghiêng tiếp nhận thành phẩm

Nếu doanh nghiệp đang sản xuất hộp cứng, hộp trang sức, hộp mỹ phẩm, hộp điện tử hoặc bao bì cao cấp và yêu cầu đường rãnh chính xác, ổn định, SLQ-600C là một cấu hình đáng để xem xét.

ĐĂNG KÝ TƯ VẤN SLQ-600C

📩 Gửi cho chúng tôi kích thước vật liệu, độ dày bìa và mẫu hộp cần sản xuất để được tư vấn cấu hình phù hợp.

LIÊN HỆ NGAY ĐỂ ĐƯỢC TƯ VẤN VÀ BÁO GIÁ MÁY SLQ-600C.
