DÂY CHUYỀN SẢN XUẤT BÌNH ÁP LỰC – GIẢI PHÁP CHẾ TẠO ĐỒNG BỘ, TỰ ĐỘNG HÓA CAO

Trong ngành hóa chất, dầu khí và năng lượng, bình áp lực phải làm việc liên tục dưới áp suất cao, nhiệt độ khắc nghiệt và môi trường có tính ăn mòn. Vì vậy, yêu cầu về độ chính xác, chất lượng mối hàn và khả năng kiểm soát an toàn luôn được đặt lên hàng đầu.

Dây chuyền sản xuất bình áp lực được thiết kế theo hướng đồng bộ từ chuẩn bị vật liệu, cắt phôi, cuốn lốc, hàn tự động đến kiểm tra NDT, xử lý nhiệt và thử áp lực. Hệ thống giúp doanh nghiệp kiểm soát xuyên suốt quá trình chế tạo, nâng cao năng suất và đáp ứng các yêu cầu kỹ thuật theo tiêu chuẩn ASME, TCVN.

TỰ ĐỘNG HÓA ĐỒNG BỘ – TỐI ƯU HIỆU QUẢ SẢN XUẤT

⚙️ Quy trình khép kín: Liên kết các công đoạn cắt phôi, tạo hình, hàn dọc, hàn chu vi, gia công cổ ống và hoàn thiện thành một hệ thống thống nhất.

🔥 Hàn tự động chính xác: Tích hợp SAW, TIG, MIG/MAG, K-TIG và các phương pháp hàn chuyên dụng, phù hợp với nhiều chiều dày và vật liệu.

🎯 Kiểm soát chất lượng: Kết hợp kiểm tra vật liệu đầu vào, NDT, xử lý nhiệt và thử áp lực nhằm phát hiện sớm các bất thường trong quá trình chế tạo.

🛡️ Tăng mức độ an toàn: Hệ thống con lăn, đồ gá xoay lật và thiết bị tự động hóa giúp giảm đáng kể việc công nhân phải tiếp xúc trực tiếp với phôi có kích thước và khối lượng lớn.

🚀 Tối ưu tiến độ: Tự động hóa các công đoạn quan trọng giúp giảm thời gian thao tác, hạn chế thời gian chờ và nâng cao khả năng đáp ứng các đơn hàng, dự án công nghiệp quy mô lớn.

CÁC CÔNG NGHỆ NỔI BẬT TRÊN DÂY CHUYỀN

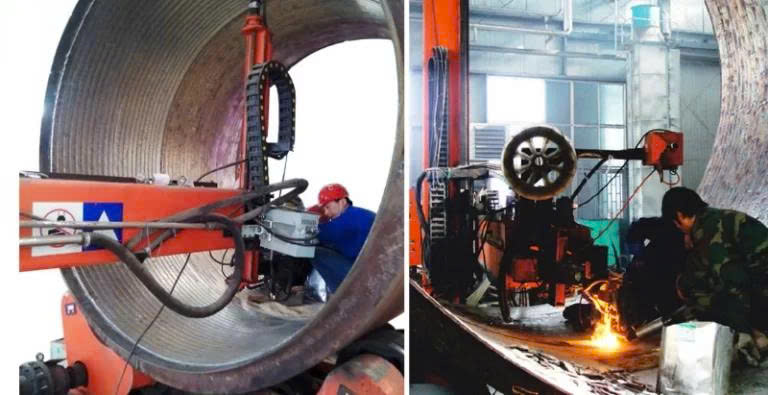

🔥 CÔNG NGHỆ HÀN PHỦ BẢN RỘNG

Công nghệ hàn phủ dải băng sử dụng điện cực dạng bản rộng kết hợp dòng điện cường độ lớn để tạo lớp phủ tự động với hiệu suất đắp cao.

✨ Lớp phủ có bề mặt phẳng, mịn và ổn định.

⚡ Tốc độ lắng đọng có thể cao hơn nhiều lần so với phương pháp hàn thông thường.

🏭 Thích hợp hàn phủ chống mài mòn cho con lăn luyện kim hoặc phủ hợp kim chống ăn mòn bên trong bồn chứa, bình áp lực.

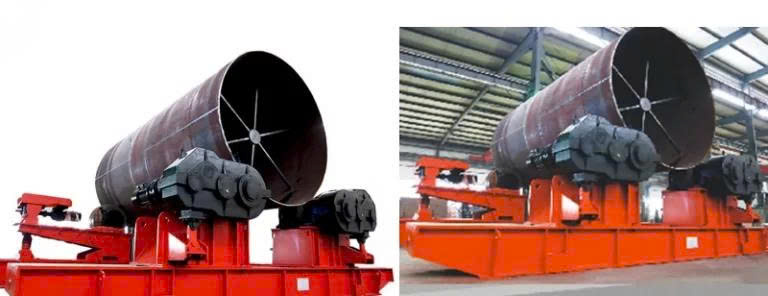

⚙️ CON LĂN TỰ CÂN BẰNG

Hệ thống con lăn được tích hợp cảm biến và bộ mã hóa giúp phát hiện xu hướng dịch chuyển dọc trục của phôi trong quá trình quay hàn.

🔄 Khi phôi có xu hướng lệch trục, hệ thống tự động điều chỉnh hành trình, tốc độ và độ nâng hạ của con lăn.

🎯 Độ dịch trục có thể được kiểm soát trong phạm vi khoảng -1,5 mm đến +1,5 mm, giúp phôi duy trì vị trí ổn định khi hàn chu vi.

Đây là giải pháp quan trọng đối với các dây chuyền hàn bình áp lực có kích thước lớn.

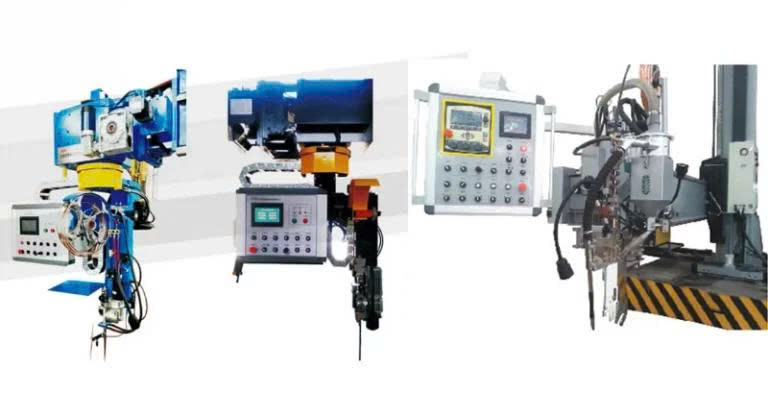

🤖 ĐẦU CẮT VÀ HÀN CNC KIỂU YÊN NGỰA

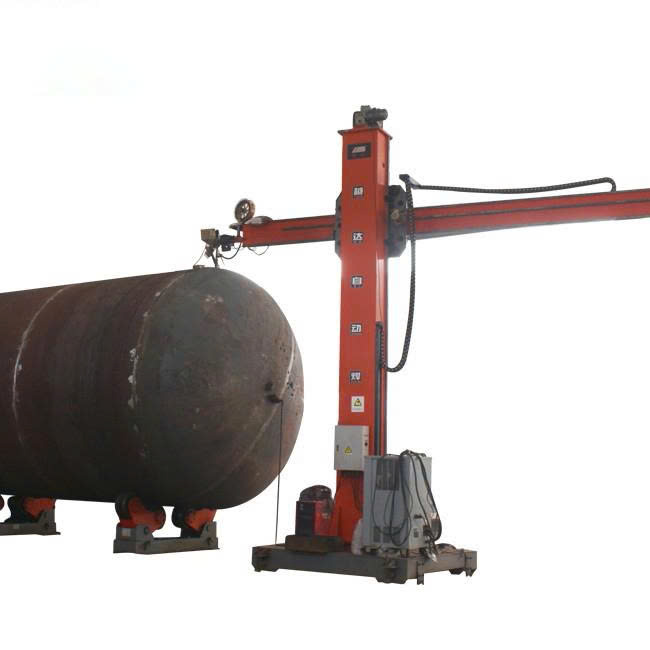

Hệ thống đầu cắt và đầu hàn CNC dạng treo trên cột cần hàn cho phép gia công các vị trí giao nhau có biên dạng phức tạp.

🔥 Cắt định hình và vát mép chính xác.

⚡ Hàn hồ quang chìm tự động tại đường giao nhau dạng yên ngựa.

🔧 Có thể kết hợp mỏ plasma hoặc gas-oxygen, phục vụ gia công cổ ống, nhánh ống và các kết cấu kết nối trên thân bình.

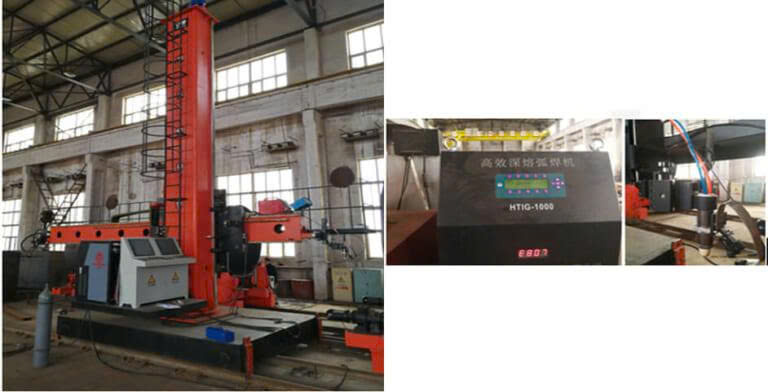

🏗️ THIẾT BỊ HÀN KHE HẸP

Được sử dụng cho các mối hàn dọc và hàn chu vi của bồn, bình áp lực kích thước lớn.

💡 Ưu điểm nổi bật là giảm lượng kim loại đắp nhưng vẫn đảm bảo khả năng ngấu sâu, giúp tiết kiệm vật liệu hàn và nâng cao hiệu quả chế tạo.

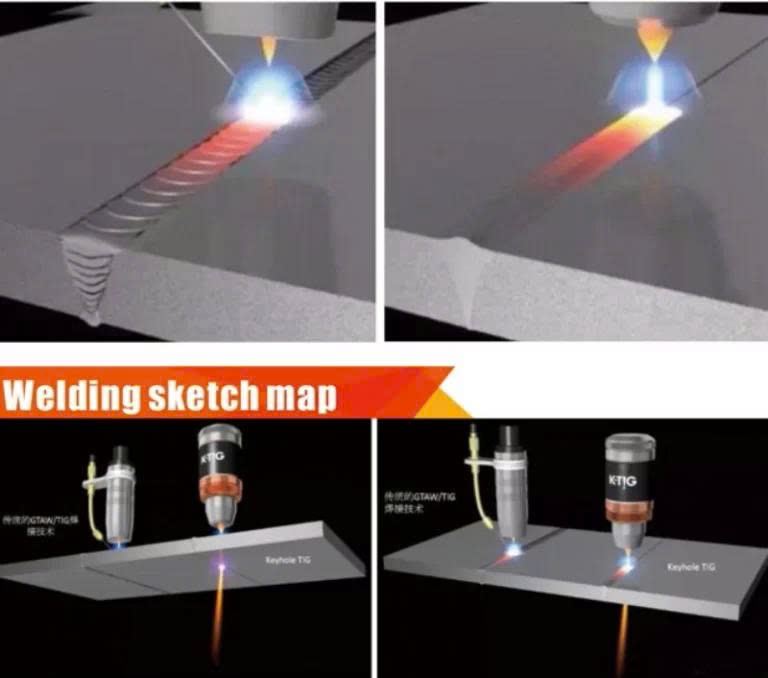

⚡ HÀN K-TIG HIỆU SUẤT CAO

K-TIG (Keyhole TIG) tạo ra mối hàn có bề mặt đều, nhẵn và độ xuyên thấu cao.

🔥 Có khả năng hàn xuyên qua thép dày mà không cần vát mép quá sâu.

🎯 Giảm số lượng công đoạn gia công và lượng vật liệu hàn.

⏱️ Rút ngắn thời gian thực hiện các mối hàn có yêu cầu cao về độ ngấu và chất lượng.

QUY TRÌNH SẢN XUẤT BÌNH ÁP LỰC

Một dây chuyền hoàn chỉnh có thể triển khai theo trình tự từ kiểm soát vật liệu đến nghiệm thu thành phẩm:

1️⃣ Kiểm tra vật liệu: Kiểm tra chứng chỉ thép tấm và siêu âm phát hiện khuyết tật phôi.

2️⃣ Cắt phôi CNC: Cắt thân bình, vách ngăn và các chi tiết theo bản vẽ; gia công lỗ nhánh bằng thiết bị CNC phù hợp.

3️⃣ Cuốn lốc tạo hình: Đưa thép tấm qua máy lốc thủy lực để tạo thành thân trụ theo đường kính yêu cầu.

4️⃣ Hàn mối dọc: Gá kẹp, hàn đính và hàn tự động hoàn thiện thân bình.

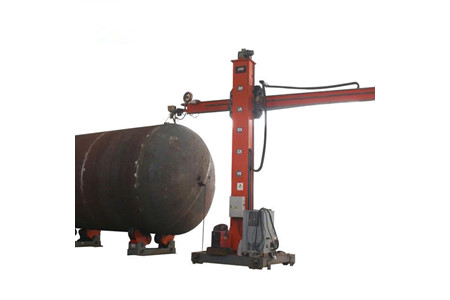

5️⃣ Lắp ráp – hàn chu vi: Căn chỉnh đường tâm, ghép các đoạn thân với chỏm cầu và thực hiện hàn xoay trên hệ thống con lăn.

6️⃣ Gia công nhánh: Cắt lỗ và hàn cổ ống, mặt bích, tai treo, chân đế bằng hệ thống CNC kiểu yên ngựa.

7️⃣ Kiểm tra NDT: Thực hiện RT, UT hoặc phương pháp kiểm tra phù hợp đối với các mối hàn theo yêu cầu kỹ thuật.

8️⃣ Xử lý nhiệt: Ủ hoặc khử ứng suất nhằm giảm ứng suất dư phát sinh trong quá trình tạo hình và hàn.

9️⃣ Thử áp lực: Thực hiện hydrotest để kiểm tra khả năng chịu áp và độ kín của bình.

🔟 Hoàn thiện: Làm sạch bề mặt, phun cát, sơn chống ăn mòn và lắp đặt phụ kiện.

THÔNG SỐ DÂY CHUYỀN SẢN XUẤT BÌNH ÁP LỰC

Tiêu chí	Thông số kỹ thuật
Loại máy	Dây chuyền sản xuất bình áp lực
Dung tích bình đáp ứng	5KL – 50KL (5.000L – 50.000L)
Chiều dài bình đáp ứng	2m – 10m
Đường kính bình đáp ứng	1500mm – 3000mm
Tốc độ hàn	100 – 1000 mm/min, có thể tùy chỉnh
Phương pháp hàn	CO₂, MAG, MIG, TIG, SAW, ETC.
Nguồn điện cấp	3 pha 380V / 50Hz, có thể tùy chỉnh

ỨNG DỤNG THỰC TẾ

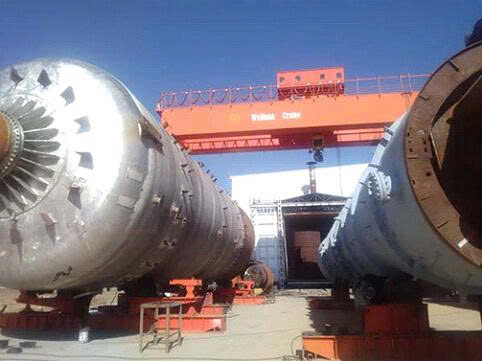

🏭 Hóa chất: Chế tạo bồn chứa, bình phản ứng và các thiết bị làm việc trong môi trường áp suất cao.

🛢️ Dầu khí: Sản xuất bình chứa, bồn công nghiệp và các thiết bị phục vụ hệ thống dầu khí.

⚡ Năng lượng: Ứng dụng trong các nhà máy điện, hệ thống khí, hơi và thiết bị công nghiệp.

🔩 Cơ khí chế tạo: Gia công bồn, bình và kết cấu thép kích thước lớn theo yêu cầu dự án.

🏗️ Công nghiệp nặng: Phù hợp với các dây chuyền chế tạo thiết bị có yêu cầu cao về độ chính xác, chất lượng mối hàn và kiểm soát an toàn.

GIẢI PHÁP ĐẦU TƯ CHO XƯỞNG CHẾ TẠO THIẾT BỊ ÁP LỰC

Không chỉ đơn thuần là tập hợp nhiều máy móc, dây chuyền sản xuất bình áp lực là một hệ thống công nghệ được tổ chức để kiểm soát toàn bộ chuỗi chế tạo. Từ thép tấm đầu vào đến thân bình hoàn thiện, từng công đoạn đều có thiết bị, phương pháp gia công và bước kiểm tra tương ứng.

💪 Với khả năng tự động hóa cao, công nghệ hàn đa dạng, hệ thống con lăn tự cân bằng và quy trình kiểm tra NDT – xử lý nhiệt – thử áp lực đồng bộ, dây chuyền là nền tảng để các xưởng cơ khí nâng cao năng lực sản xuất và tiếp cận những dự án chế tạo thiết bị áp lực quy mô lớn.

📩 Doanh nghiệp có thể cấu hình dây chuyền theo dung tích, đường kính, chiều dài bình, vật liệu, chiều dày thép và tiêu chuẩn chế tạo thực tế của từng dự án.
