Dây Chuyền Sản Xuất Bồn Chứa Xăng Dầu Hạng Nặng

DÂY CHUYỀN SẢN XUẤT BỒN CHỨA XĂNG DẦU HẠNG NẶNG – TỰ ĐỘNG HÓA TOÀN DIỆN

Trong lĩnh vực cơ khí hạng nặng, bồn chứa xăng dầu, bồn xe téc, xitéc chở nhiên liệu và hóa chất luôn đặt ra yêu cầu rất cao về độ kín, độ bền và chất lượng mối hàn. Bồn phải chịu rung lắc liên tục khi vận chuyển, tác động của áp suất và môi trường chứa có nguy cơ cháy nổ, vì vậy mọi sai lệch trong quá trình chế tạo đều cần được kiểm soát chặt chẽ.

Dây chuyền sản xuất bồn chứa xăng dầu là giải pháp tự động hóa đồng bộ, kết nối từ cắt phôi, vát mép, cuốn lốc, ráp nối, hàn tự động, gia công nhánh đến kiểm tra NDT, thử áp lực và hoàn thiện. Hệ thống hướng tới khả năng sản xuất ổn định, giảm thao tác thủ công và kiểm soát chất lượng xuyên suốt quá trình chế tạo.

Dung tích bồn: 5KL – 50KL (5.000L – 50.000L)
Chiều dài bồn: 2m – 10m
Đường kính bồn: 1.500mm – 3.000mm
Tốc độ hàn: 100 – 1.000 mm/phút
Nguồn điện: 3 pha 380V / 50Hz

QUY TRÌNH SẢN XUẤT KHÉP KÍN

🔥 1. CẮT PHÔI VÀ VÁT MÉP CNC

Hệ thống Plasma/Gas CNC công suất lớn thực hiện cắt định hình tấm vỏ bồn, vách ngăn và chỏm cầu. Mỏ cắt có khả năng xoay lật để tạo các dạng vát mép V, X, K theo yêu cầu.

🎯 Phôi được chuẩn bị chính xác ngay từ đầu, tạo điều kiện thuận lợi cho công đoạn hàn ngấu sâu và giảm đáng kể thao tác mài, gia công thủ công.

⚙️ 2. CUỐN LỐC TẠO HÌNH THÂN BỒN

Thép tấm sau khi cắt được đưa vào máy cuốn lốc thủy lực điều khiển CNC để tạo hình thân bồn. Hệ thống có thể cấu hình cho các dạng biên dạng Elip (Oval) hoặc chữ nhật bo tròn góc.

💪 Công nghệ ép mép đầu tấm giúp hạn chế đoạn thẳng dư, tạo thân bồn cong đều và giảm nguy cơ móp méo khi tạo hình.

🔄 3. RÁP NỐI VÀ KIỂM SOÁT DỊCH TRỤC

Các đoạn thân bồn được đưa lên hệ thống con lăn để căn chỉnh và ráp nối. Bộ cảm biến kết hợp bộ mã hóa quang điện theo dõi xu hướng dịch chuyển của phôi trong quá trình quay.

🎯 Hệ thống tự động điều chỉnh hành trình nâng hạ của con lăn, duy trì độ lệch trục trong phạm vi khoảng ±1,5mm, hỗ trợ ổn định quá trình hàn liên tục.

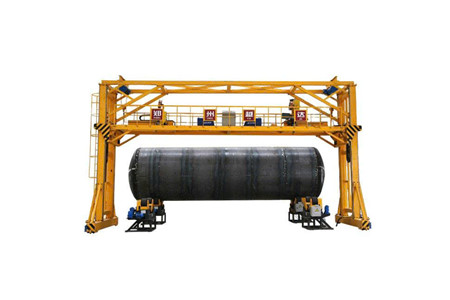

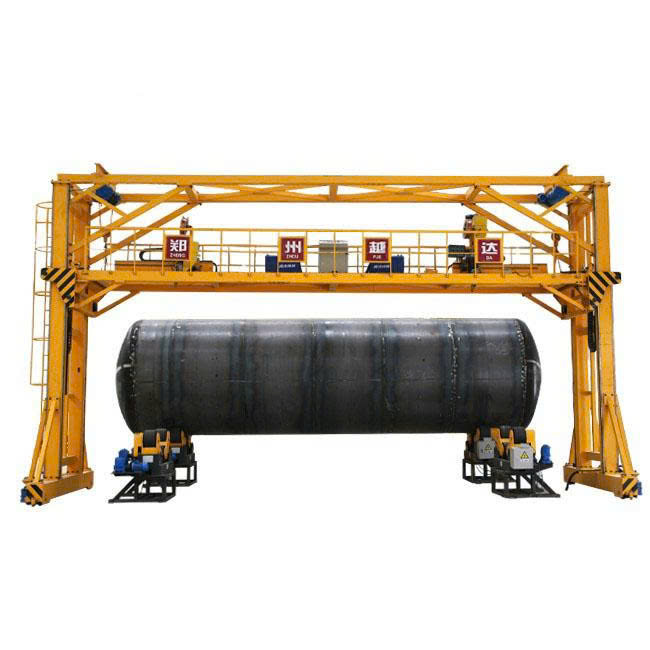

🤖 4. HÀN TỰ ĐỘNG SAW & K-TIG

Dây chuyền có thể tích hợp nhiều phương pháp hàn, trong đó nổi bật là SAW và K-TIG.

🔥 SAW – hàn hồ quang chìm: Phù hợp cho các mối hàn dọc và hàn chu vi trên thân bồn có chiều dày lớn, mang lại tốc độ đắp cao.

⚡ K-TIG: Tạo mối hàn có độ xuyên thấu cao, bề mặt đều và nhẵn, đồng thời có thể giảm yêu cầu vát mép đối với một số cấu hình vật liệu và chiều dày.

🛠️ 5. CẮT VÀ HÀN BIÊN DẠNG YÊN NGỰA CNC

Các vị trí cổ ống, nắp hố ga, van xả và đường ống công nghệ được gia công bằng hệ thống CNC chuyên dụng.

🎯 Thiết bị tính toán biên dạng giao tuyến giữa ống nhánh và thân bồn, sau đó thực hiện cắt và hàn theo biên dạng đã thiết lập. Giải pháp này giúp giảm đáng kể công đoạn đo đạc, khoét và gá đặt thủ công.

🔍 6. NDT VÀ THỬ ÁP LỰC

Sau khi hoàn thiện mối hàn, bồn được kiểm tra bằng các phương pháp kiểm tra không phá hủy phù hợp như UT, RT để phát hiện các bất thường bên trong mối hàn.

💧 Hydrotest được thực hiện để đánh giá độ kín và khả năng chịu áp lực của bồn theo yêu cầu kỹ thuật.

🎨 7. XỬ LÝ BỀ MẶT VÀ HOÀN THIỆN

Bồn sau khi đạt yêu cầu kiểm tra được phun bi hoặc phun cát làm sạch bề mặt, tạo độ nhám phù hợp trước khi sơn phủ chống ăn mòn.

🔧 Công đoạn cuối bao gồm hoàn thiện bề mặt, gắn nhãn thông số và lắp đặt bồn lên chassis xe bồn theo cấu hình.

CÔNG NGHỆ TẠO NÊN SỰ KHÁC BIỆT

🎯 CẮT VÁT MÉP CNC TRONG MỘT CHU TRÌNH

Không chỉ cắt theo biên dạng, hệ thống còn có thể thực hiện vát mép V, X, K tùy cấu hình. Phôi sau cắt được chuẩn bị đồng nhất, tạo điều kiện cho công đoạn hàn tiếp theo.

📐 LỐC THỦY LỰC ĐA TRỤC ĐIỀU KHIỂN CNC

Khả năng điều khiển chính xác giúp thân bồn đạt biên dạng ổn định, đặc biệt với các tấm thép có chiều dày lớn. Việc số hóa quá trình tạo hình cũng giúp nâng cao tính đồng nhất giữa các sản phẩm.

🔄 CON LĂN CHỐNG DỊCH TRỤC

Hệ thống con lăn tự cân bằng theo dõi chuyển động của bồn khi quay và tự động hiệu chỉnh. Đây là thành phần quan trọng khi thực hiện các mối hàn chu vi trên bồn kích thước lớn.

🔦 DẪN ĐƯỜNG MỎ HÀN BẰNG LASER

Cảm biến Laser có thể quét và theo dõi vị trí rãnh hàn trong quá trình gia công, hỗ trợ mỏ hàn bám theo đường hàn và bù sai lệch vị trí.

🔥 KẾT HỢP SAW & K-TIG

Sự kết hợp giữa tốc độ đắp cao của SAW và khả năng xuyên thấu của K-TIG giúp dây chuyền linh hoạt hơn khi xử lý các loại mối hàn, chiều dày và yêu cầu kỹ thuật khác nhau.

🛡️ KIỂM TRA KHÔNG PHÁ HỦY

NDT giúp kiểm tra chất lượng mối hàn mà không làm ảnh hưởng đến kết cấu sản phẩm. Kết quả kiểm tra là cơ sở quan trọng để đánh giá chất lượng trước khi bồn được đưa sang các công đoạn tiếp theo.

THÔNG SỐ DÂY CHUYỀN SẢN XUẤT BỒN CHỨA XĂNG DẦU

Hạng mục	Thông số
Loại hệ thống	Dây chuyền sản xuất
Dung tích bồn	5KL – 50KL (5.000L – 50.000L)
Chiều dài bồn	2m – 10m
Đường kính bồn	1.500mm – 3.000mm
Tốc độ hàn	100 – 1.000 mm/phút, có thể tùy chỉnh
Phương pháp hàn	CO₂, MAG, MIG, TIG, SAW,…
Độ lệch trục tối đa	±1,5mm
Độ dày tấm vách	3,0mm – 16,0mm, tùy cấu hình máy lốc
Hệ thống dẫn đường mỏ hàn	Cảm biến Laser tự động
Tiêu chuẩn nghiệm thu	ASME, TCVN và Cục Đăng kiểm Việt Nam
Nguồn điện cấp	3 pha 380V / 50Hz, có thể tùy chỉnh

ỨNG DỤNG TRONG SẢN XUẤT CÔNG NGHIỆP

🚛 Bồn xe téc chở xăng dầu, nhiên liệu: Phục vụ chế tạo thân bồn, khoang chứa và các kết cấu liên quan.

🛢️ Bồn chở hóa chất: Phù hợp với các yêu cầu gia công bồn có kích thước lớn và yêu cầu cao về độ kín.

⚓ Cơ khí hạng nặng – đóng tàu: Ứng dụng cho các kết cấu bồn, bể và thiết bị chứa có kích thước lớn.

🏭 Thiết bị công nghiệp: Có thể cấu hình dây chuyền theo vật liệu, chiều dày, kích thước và phương pháp hàn của từng dự án.

GIẢI PHÁP NÂNG CAO NĂNG LỰC CHẾ TẠO BỒN XE TÉC

Một dây chuyền hiệu quả không chỉ nằm ở từng chiếc máy riêng lẻ mà ở khả năng phối hợp chính xác giữa cắt – tạo hình – ráp nối – hàn – kiểm tra – hoàn thiện. Khi các công đoạn được đồng bộ, doanh nghiệp có thể kiểm soát tốt hơn chất lượng sản phẩm, giảm phụ thuộc vào thao tác thủ công và chủ động tiến độ sản xuất.

🚀 Với cấu hình từ 5KL đến 50KL, chiều dài bồn 2–10m, đường kính 1.500–3.000mm cùng hệ thống cắt CNC, lốc thủy lực, con lăn chống dịch trục, dẫn đường Laser, hàn SAW/K-TIG và kiểm tra NDT, đây là nền tảng phù hợp cho các xưởng cơ khí định hướng sản xuất bồn chứa và xe téc quy mô công nghiệp.

📩 Dây chuyền có thể được cấu hình theo kích thước bồn, vật liệu, chiều dày, công nghệ hàn và yêu cầu sản xuất thực tế của từng doanh nghiệp.
