DÂY CHUYỀN SẢN XUẤT THÁP VIỄN THÔNG – GIẢI PHÁP TỰ ĐỘNG HÓA CHO THÁP ĐA GIÁC, TRÒN

Khi hạ tầng viễn thông, đặc biệt mạng 5G, ngày càng mở rộng, nhu cầu sản xuất tháp viễn thông, cột anten, tháp đa giác và tháp tròn côn cũng đòi hỏi năng lực chế tạo ngày càng cao. Những kết cấu này phải làm việc ngoài trời, chịu tải trọng gió lớn và rung động liên tục nên độ chính xác hình học, độ đồng tâm và chất lượng mối hàn là những yếu tố đặc biệt quan trọng.

Dây chuyền sản xuất tháp viễn thông được xây dựng theo mô hình tự động hóa liên hoàn, kết nối từ xả cuộn, nắn phẳng, cắt vát mép, chấn/lốc tạo hình đến hàn tự động, gia công lỗ, hàn mặt bích và kiểm tra NDT.

Loại kết cấu: Tháp đa giác côn 8 – 16 cạnh, tháp tròn côn, tháp lưới, cột Mono-pole
Chiều dài đoạn tháp: 6.000 – 14.000mm
Đường kính/khổ rộng: 200 – 2.500mm
Độ dày thép: 4 – 30mm
Tốc độ hàn: 100 – 1.500mm/phút
Nguồn điện: 3 pha 380V / 50Hz

CÁC TRẠM GIA CÔNG CỐT LÕI

⚙️ TRẠM XẢ CUỘN – NẮN PHẲNG – CẤP PHÔI

Hệ thống xả cuộn thủy lực tải trọng lớn, cấu hình từ 6 – 15 tấn, kết hợp cụm lô nắn giúp mở cuộn thép và loại bỏ độ cong tự nhiên của vật liệu.

🎯 Thép cuộn được chuyển thành dải tấm phẳng, ổn định trước khi đưa sang công đoạn cắt CNC, giúp quá trình tạo hình phía sau chính xác và đồng đều hơn.

🔥 TRẠM CẮT PHÔI VÁT MÉP CNC

Hệ thống CNC thực hiện đồng thời cắt định hình tấm vách theo dạng hình thang, vát côn và tạo rãnh vát mép V, X, K.

💡 Việc chuẩn bị mép hàn ngay từ công đoạn cắt giúp giảm thao tác gia công thủ công, đồng thời tạo điều kiện cho mối hàn đạt độ ngấu phù hợp với kết cấu thép chịu tải.

🏗️ HỆ THỐNG CHẤN/LỐC ĐỊNH HÌNH THÂN THÁP

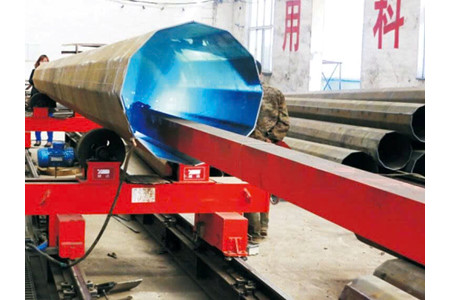

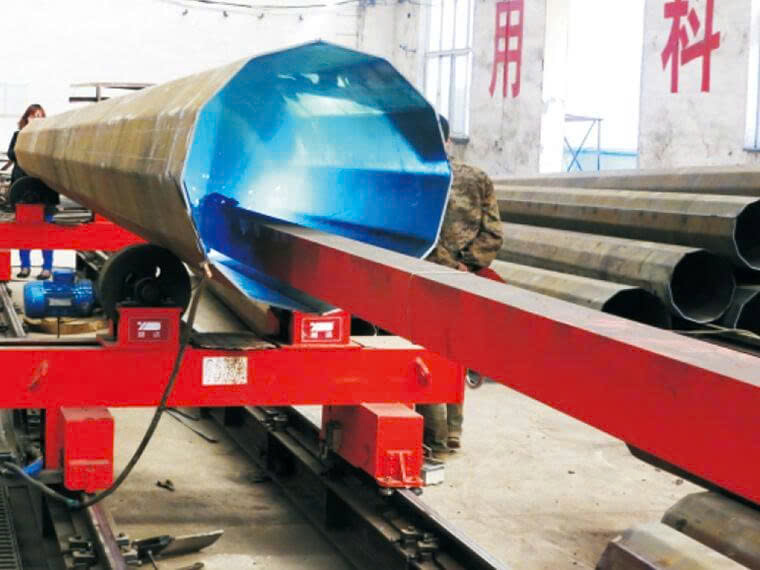

Với tháp đơn thân đa giác 8, 12 hoặc 16 cạnh, máy chấn thủy lực CNC hạng nặng thực hiện tạo hình các tấm thép thành từng đốt tháp côn.

Đối với tháp tròn hoặc ống liên kết, máy cuốn lốc thủy lực CNC đa trục có thể đảm nhiệm quá trình tạo hình.

💪 Hệ thống được thiết kế để kiểm soát hình học của thân tháp, hạn chế biến dạng, sai lệch kích thước và hiện tượng vặn xoắn trong quá trình tạo hình.

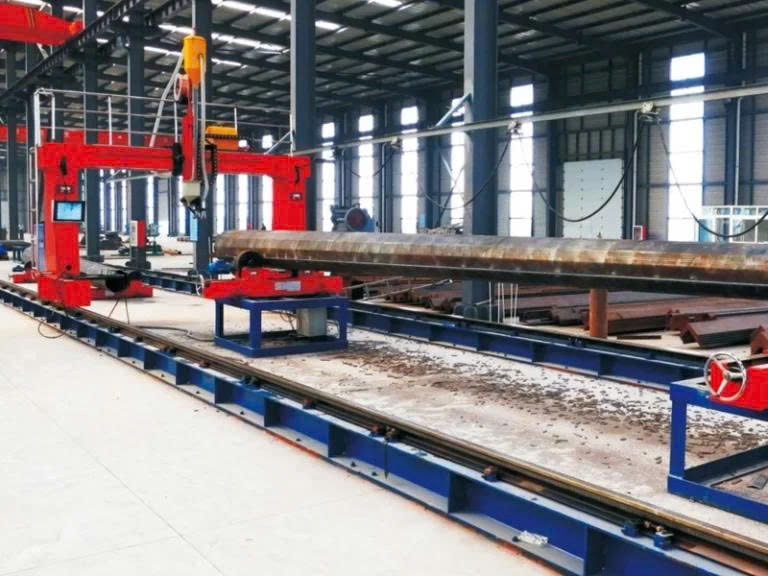

🤖 TRẠM HÀN TỰ ĐỘNG LASER TRACKING

Cảm biến Laser theo dõi trực tuyến vị trí rãnh hàn và hỗ trợ dẫn đường cho mỏ hàn trong suốt quá trình gia công.

🎯 Khi phôi xuất hiện sai lệch hoặc biến dạng nhiệt, hệ thống có thể tự động bù vị trí, giúp mỏ hàn bám theo đường hàn ổn định hơn.

🔥 Kết hợp với công nghệ SAW, MIG/MAG hoặc CO₂, dây chuyền đáp ứng các yêu cầu hàn dọc thân tháp với độ dày thép lớn.

🛠️ CẮT VÀ HÀN BIÊN DẠNG LỖ CNC

Hệ thống CNC có khả năng xử lý các vị trí lỗ kỹ thuật, lỗ luồn cáp và các giao tuyến phức tạp trên thân tháp.

🔩 Các cụm mặt bích, kết cấu tăng cứng và chi tiết liên kết được gia công, định vị và hàn theo chương trình, giảm phụ thuộc vào đo đạc và gá đặt thủ công.

🔍 KIỂM TRA KHÔNG PHÁ HỦY NDT

Sau công đoạn hàn, các mối hàn quan trọng trên thân tháp và khu vực mặt bích được kiểm tra bằng phương pháp NDT phù hợp.

🛡️ Mục tiêu là phát hiện sớm các khuyết tật bên trong mối hàn, kiểm soát chất lượng kết cấu trước khi chuyển sang các công đoạn xử lý bề mặt, mạ kẽm hoặc lắp dựng.

CÔNG NGHỆ TẠO NÊN NĂNG LỰC SẢN XUẤT

🎯 CẮT VÁT MÉP CNC 3D

Mỏ cắt CNC có khả năng xoay lật để thực hiện cắt định hình và tạo rãnh vát trên cùng hệ thống.

⚡ Phôi sau cắt được chuẩn bị đồng nhất, giảm đáng kể thời gian xử lý mép hàn và tạo điều kiện thuận lợi cho công đoạn hàn ngấu sâu.

💪 CHẤN LIÊN HỢP HẠNG NẶNG

Hệ thống máy chấn thủy lực có thể cấu hình từ 1.000 đến hơn 3.000 tấn, phục vụ tạo hình các tấm thép dày thành đốt tháp đa giác.

📐 Lực ép được phân bổ theo từng vùng chấn, hỗ trợ duy trì hình dạng và kích thước hình học ổn định trên các đoạn tháp dài đến 14m.

🔦 ĐỊNH VỊ MỎ HÀN BẰNG LASER

Laser Tracking giúp theo dõi rãnh hàn theo thời gian thực và hỗ trợ điều chỉnh vị trí mỏ hàn.

🔥 Công nghệ này đặc biệt hữu ích khi hàn các chi tiết dài, nơi biến dạng nhiệt có thể làm thay đổi vị trí đường hàn trong quá trình gia công.

⚡ HÀN HỒ QUANG CHÌM SAW

SAW là giải pháp phù hợp cho các mối hàn kết cấu thép yêu cầu năng suất đắp cao và độ ngấu tốt.

🏗️ Khi được kết hợp với hệ thống gá đặt và dẫn đường tự động, công nghệ hàn hồ quang chìm giúp nâng cao tính ổn định của các mối hàn dọc chịu lực trên thân tháp.

🛠️ CẮT – HÀN BIÊN DẠNG 3D

Đối với các vị trí giao nhau giữa ống nhánh và thân tháp, hệ thống CNC có thể tính toán biên dạng giao tuyến để gia công lỗ và hàn các chi tiết liên kết.

🎯 Giải pháp này giúp chuẩn hóa các vị trí kết nối phức tạp, hạn chế sai lệch do thao tác thủ công.

THÔNG SỐ KỸ THUẬT

Hạng mục	Thông số
Loại hệ thống	Dây chuyền sản xuất
Kết cấu tháp xử lý	Đa giác (8, 12, 16 cạnh), hình tròn côn, tháp rỗng, cột Mono-pole
Chiều dài đoạn tháp tối đa	6.000 – 14.000mm
Đường kính/khổ rộng tháp	200 – 2.500mm
Độ dày vách thép xử lý	4 – 30mm
Tốc độ hành trình hàn dọc	100 – 1.500mm/phút, có thể tùy chỉnh
Chế độ/phương pháp hàn	SAW, MIG/MAG, CO₂
Công nghệ dẫn đường mỏ hàn	Cảm biến quang học Laser
Hệ thống điều khiển trung tâm	PLC (Mitsubishi/Omron) + màn hình HMI
Tiêu chuẩn nghiệm thu	ASME, TCVN và kiểm định viễn thông
Nguồn điện cấp	3 pha 380V / 50Hz, có thể tùy chỉnh

ỨNG DỤNG CỦA DÂY CHUYỀN

📡 Cột anten Mono-pole: Gia công các cột đơn thân đa giác hoặc tròn côn phục vụ trạm phát sóng.

🏗️ Tháp viễn thông: Sản xuất tháp tự đứng, tháp dây co và các kết cấu trạm viễn thông.

🔩 Tháp đa giác: Phù hợp các đốt tháp 8, 12, 16 cạnh với nhiều kích thước và chiều dày thép.

⚡ Kết cấu hạ tầng công nghiệp: Có thể mở rộng cấu hình để gia công các loại cột thép, kết cấu ống côn và chi tiết có yêu cầu tương tự.

ĐẦU TƯ DÂY CHUYỀN – CHỦ ĐỘNG NĂNG LỰC SẢN XUẤT

Một dây chuyền sản xuất tháp viễn thông hiệu quả cần sự phối hợp đồng bộ giữa chuẩn bị phôi – tạo hình – hàn – gia công kết nối – kiểm tra chất lượng. Khi các công đoạn được tự động hóa và kiểm soát bằng CNC, doanh nghiệp có thể nâng cao tính đồng nhất sản phẩm, giảm thao tác thủ công và chủ động hơn về tiến độ.

🚀 Với khả năng xử lý đoạn tháp dài đến 14m, đường kính/khổ rộng 200 – 2.500mm, thép dày 4 – 30mm, kết hợp chấn/lốc CNC, Laser Tracking, hàn SAW và hệ thống NDT, dây chuyền là nền tảng phù hợp cho các nhà máy định hướng sản xuất tháp viễn thông và kết cấu thép quy mô công nghiệp.

📩 Có thể cấu hình dây chuyền theo loại tháp, kích thước đốt, chiều dày vật liệu, sản lượng và công nghệ hàn thực tế của từng nhà máy.
