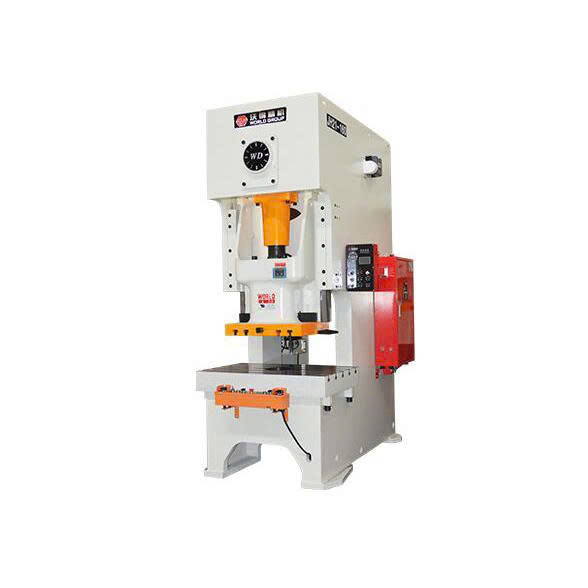

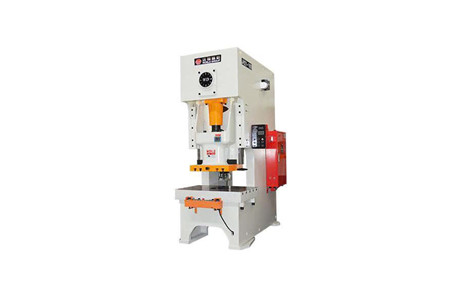

HỆ THỐNG MÁY ÉP THỦY LỰC JH21

HỆ THỐNG MÁY ÉP THỦY LỰC JH21 – SỨC ÉP MẠNH, KẾT CẤU VỮNG, ĐA DẠNG CẤU HÌNH

🏭 Hệ thống máy ép thủy lực JH21 là dòng máy ép công nghiệp được phát triển với nhiều mức lực ép từ 250 kN đến 4000 kN, đáp ứng các nhu cầu gia công từ quy mô vừa đến những ứng dụng cần lực ép lớn.

⚙️ Dải model trải rộng từ JH21-25, JH21-45, JH21-60, JH21-80, JH21-125, JH21-160, JH21-200, JH21-250, JH21-315 đến JH21-400, giúp doanh nghiệp có nhiều lựa chọn cấu hình theo yêu cầu lực ép và kích thước phôi.

💪 Với hành trình khuôn từ 80–270mm, bàn máy lớn dần theo từng cấp model và công suất động cơ từ 3–37kW, JH21 hướng đến khả năng đáp ứng linh hoạt các bài toán gia công cần lực ép ổn định và không gian làm việc phù hợp.

---

DẢI LỰC ÉP RỘNG – DỄ LỰA CHỌN THEO NHU CẦU

🔥 Một trong những điểm đáng chú ý của hệ thống JH21 là dải lực ép được phân chia thành nhiều cấp:

🔩 JH21-25: lực ép 250 kN

🔩 JH21-45: lực ép 450 kN

🔩 JH21-60: lực ép 600 kN

🔩 JH21-80: lực ép 800 kN

🔩 JH21-125: lực ép 1250 kN

🔩 JH21-160: lực ép 1600 kN

🔩 JH21-200: lực ép 2000 kN

🔩 JH21-250: lực ép 2500 kN

🔩 JH21-315: lực ép 3150 kN

🔩 JH21-400: lực ép 4000 kN

🎯 Nhờ nhiều mức công suất, người dùng có thể lựa chọn model phù hợp thay vì phải sử dụng một cấu hình duy nhất cho mọi nhu cầu gia công.

---

KHẢ NĂNG ÉP LINH HOẠT – HÀNH TRÌNH PHÙ HỢP TỪNG MODEL

⚙️ Hành trình lực ép của JH21 nằm trong khoảng 3–8mm, tùy từng model.

🔄 Hành trình khuôn trải rộng từ 80mm đến 270mm, đáp ứng nhiều yêu cầu về chiều cao và không gian thao tác.

🚀 Số hành trình cố định dao động từ 30–100 lần/phút, trong khi chế độ biến đổi đạt từ 20–100 lần/phút tùy model.

📐 Độ cao giới hạn khuôn được mở rộng từ 250mm đến 550mm, cùng độ cao giới hạn điều chỉnh từ 50–120mm.

---

BÀN MÁY RỘNG – HỖ TRỢ GIA CÔNG PHÔI KÍCH THƯỚC LỚN

🏗️ Kích thước bàn máy được thiết kế tăng theo từng cấp lực ép, từ 360×250mm ở JH21-25 đến 1700×950mm ở JH21-400.

🔧 Độ dày bàn máy nằm trong khoảng 80–210mm.

⚙️ Đường kính lỗ bàn máy dao động từ 150–200mm, tùy model.

📏 Khoảng cách bàn máy đến mặt đất từ 780–1100mm, tạo nhiều lựa chọn về chiều cao làm việc.

💪 Với các model lực ép lớn như JH21-200, JH21-250, JH21-315 và JH21-400, kích thước bàn máy được mở rộng đáng kể, phù hợp với những bài toán cần không gian gia công lớn hơn.

---

KẾT CẤU MÁY PHÙ HỢP VỚI TỪNG CẤP LỰC ÉP

🏭 Khi lực ép tăng, kích thước tổng thể của máy cũng được mở rộng tương ứng để đáp ứng yêu cầu làm việc.

📐 Model JH21-25 có kích thước ngoại hình 1496×945×2120mm.

📐 Model JH21-80 đạt 1765×1200×2725mm.

📐 Model JH21-160 đạt 2305×1420×3215mm.

📐 Model JH21-250 đạt 2660×1640×3865mm.

📐 Model JH21-400 đạt 2850×1750×4150mm.

💡 Điều này cho phép doanh nghiệp lựa chọn cấu hình máy tương ứng với không gian nhà xưởng, lực ép và kích thước phôi cần xử lý.

---

ĐỘNG CƠ TĂNG THEO NĂNG LỰC MÁY

⚡ Công suất động cơ được phân bổ theo từng model:

🔧 JH21-25: 3 kW – Y100L2-4

🔧 JH21-45: 5.5 kW – Y132S-4

🔧 JH21-60: 5.5 kW – Y132S-4

🔧 JH21-80: 7.5 kW – Y132M-4

🔧 JH21-125: 11 kW – Y160M-4

🔧 JH21-160: 15 kW – Y160L-4

🔧 JH21-200: 18.5 kW – Y180M-4

🔧 JH21-250: 22 kW – Y200L2-6

🔧 JH21-315: 30 kW – Y225M-6

🔧 JH21-400: 37 kW – Y250M-6

🚀 Sự phân cấp rõ ràng giúp hệ thống JH21 đáp ứng nhiều mức yêu cầu về lực ép và quy mô vận hành.

---

TRỌNG LƯỢNG MÁY – KẾT CẤU CHO CÁC CẤP CÔNG SUẤT KHÁC NHAU

🏗️ Trọng lượng máy được phân bổ từ 2450kg đối với JH21-25 đến 31600kg đối với JH21-400.

⚙️ Các model công suất lớn có trọng lượng và kích thước tương ứng lớn hơn, phù hợp với cấu hình lực ép cao và bàn máy rộng.

📌 Một số mức trọng lượng theo model:

🔹 JH21-80: 6450kg

🔹 JH21-125: 9550kg

🔹 JH21-160: 13600kg

🔹 JH21-200: 19200kg

🔹 JH21-250: 23200kg

🔹 JH21-315: 26600kg

🔹 JH21-400: 31600kg

---

THÔNG SỐ KỸ THUẬT JH21-25 / JH21-45 / JH21-60

Thông số kỹ thuật	Đơn vị	JH21-25	JH21-45	JH21-60
Lực trượt ép của khuôn Pe	kN	250	450	600
Hành trình lực ép Sp	mm	3	4	4
Hành trình khuôn S	mm	80	120	140
Số hành trình cố định	min⁻¹	100	80	70
Số hành trình biến đổi	min⁻¹	60–100	50–80	45–70
Độ cao giới hạn H2	mm	250	270	300
Độ cao giới hạn điều chỉnh t	mm	50	60	70
Khoảng cách trung tâm khuôn ép đến thân máy C1	mm	210	225	270
Khoảng cách trụ d1	mm	450	515	560
Kích thước khuôn trượt dưới – trái phải a	mm	360	410	480
Kích thước khuôn trượt dưới – trước sau b	mm	250	340	400
Kích thước lỗ – đường kính d	mm	40	50	50
Kích thước lỗ – độ sâu i	mm	65	60	70
Kích thước bàn máy – trái phải C	mm	20	85	930
Kích thước bàn máy – trước sau D	mm	400	440	520
Đường kính lỗ φ	mm	150	150	150
Độ dày bàn máy H3	mm	80	110	130
Khoảng cách bàn máy đến mặt đất H1	mm	780	800	900
Kích thước ngoại hình – trước sau A	mm	1496	1585	1540
Kích thước ngoại hình – trái phải B	mm	945	1075	1200
Kích thước ngoại hình – cao H	mm	2120	2391	2570
Khoảng cách ốc vít chân đế – trước sau a'	mm	980	1075	1100
Khoảng cách ốc vít chân đế – trái phải b'	mm	690	760	840
Động cơ điện – mã		Y100L2-4	Y132S-4	Y132S-4
Động cơ điện – công suất	kW	3	5.5	5.5
Trọng lượng	kg	2450	3500	5150

---

THÔNG SỐ KỸ THUẬT JH21-80 / JH21-125 / JH21-160

Thông số kỹ thuật	Đơn vị	JH21-80	JH21-125	JH21-160
Lực ép của khuôn Pe	kN	800	1250	1600
Hành trình lực ép Sp	mm	5	6	6
Hành trình khuôn S	mm	160	180	200
Số hành trình cố định	min⁻¹	60	50	45
Số hành trình biến đổi	min⁻¹	40–60	35–50	30–45
Độ cao giới hạn H2	mm	320	350	400
Độ cao giới hạn điều chỉnh t	mm	80	90	100
Khoảng cách trung tâm khuôn ép đến thân máy C1	mm	310	350	400
Khoảng cách trục d1	mm	610	670	736
Kích thước khuôn trục dưới – trái phải a	mm	540	620	700
Kích thước khuôn trục dưới – trước sau b	mm	460	520	580
Kích thước lỗ – đường kính d	mm	50	70	70
Kích thước lỗ – độ sâu i	mm	65	90	100
Kích thước bàn máy – trái phải C	mm	950	1100	1170
Kích thước bàn máy – trước sau D	mm	600	680	760
Đường kính lỗ φ	mm	180	200	180
Độ dày bàn máy H3	mm	140	155	165
Khoảng cách bàn máy đến mặt đất H1	mm	900	900	900
Kích thước ngoại hình – trước sau A	mm	1765	2040	2305
Kích thước ngoại hình – trái phải B	mm	1200	1320	1420
Kích thước ngoại hình – cao H	mm	2725	3035	3215
Khoảng cách ốc vít chân đế – trước sau a'	mm	1210	1430	1665
Khoảng cách ốc vít chân đế – trái phải b'	mm	920	1040	1140
Động cơ điện – mã		Y132M-4	Y160M-4	Y160L-4
Động cơ điện – công suất	kW	7.5	11	15
Trọng lượng	kg	6450	9550	13600

---

THÔNG SỐ KỸ THUẬT JH21-200 / JH21-250 / JH21-315

Thông số kỹ thuật	Đơn vị	JH21-200	JH21-250	JH21-315
Lực ép của khuôn Pe	kN	2000	2500	3150
Hành trình lực ép Sp	mm	6	6	7
Hành trình khuôn S	mm	250	250	250
Số hành trình cố định	min⁻¹	45	30	30
Số hành trình biến đổi	min⁻¹	25–45	20–30	20–30
Độ cao giới hạn H2	mm	450	500	500
Độ cao giới hạn điều chỉnh t	mm	110	120	120
Khoảng cách trung tâm khuôn ép đến thân máy C1	mm	430	450	450
Khoảng cách trụ d1	mm	910	980	980
Kích thước khuôn trượt dưới – trái phải a	mm	880	950	950
Kích thước khuôn trượt dưới – trước sau b	mm	650	700	700
Kích thước lỗ – đường kính d	mm	70	70	70
Kích thước lỗ – độ sâu i	mm	100	130	130
Kích thước bàn máy – trái phải C	mm	1390	1500	1540
Kích thước bàn máy – trước sau D	mm	840	880	880
Đường kính lỗ φ	mm	200	200	200
Độ dày bàn máy H3	mm	180	190	190
Khoảng cách bàn máy đến mặt đất H1	mm	1000	1000	1000
Kích thước ngoại hình – trước sau A	mm	2600	2660	2720
Kích thước ngoại hình – trái phải B	mm	1540	1640	1680
Kích thước ngoại hình – cao H	mm	3800	3865	3865
Khoảng cách ốc vít chân đế – trước sau a'	mm	2020	2100	2140
Khoảng cách ốc vít chân đế – trái phải b'	mm	1360	1460	1500
Động cơ điện – mã		Y180M-4	Y200L2-6	Y225M-6
Động cơ điện – công suất	kW	18.5	22	30
Trọng lượng	kg	19200	23200	26600

---

THÔNG SỐ KỸ THUẬT JH21-400

Thông số kỹ thuật	Đơn vị	JH21-400
Lực trượt ép của khuôn Pe	kN	4000
Hành trình lực ép Sp	mm	8
Hành trình khuôn S	mm	270
Số hành trình cố định	min⁻¹	30
Số hành trình biến đổi	min⁻¹	20–30
Độ cao giới hạn H2	mm	550
Độ cao giới hạn điều chỉnh t	mm	120
Khoảng cách trung tâm khuôn ép đến thân máy C1	mm	490
Khoảng cách trụ d1	mm	1050
Kích thước khuôn trượt dưới – trái phải a	mm	1020
Kích thước khuôn trượt dưới – trước sau b	mm	750
Kích thước lỗ – đường kính d	mm	70
Kích thước lỗ – độ sâu i	mm	130
Kích thước bàn máy – trái phải C	mm	1700
Kích thước bàn máy – trước sau D	mm	950
Đường kính lỗ φ	mm	200
Độ dày bàn làm việc H3	mm	210
Khoảng cách bàn máy đến mặt đất H1	mm	1100
Kích thước ngoại hình – trước sau A	mm	2850
Kích thước ngoại hình – phải trái B	mm	1750
Kích thước ngoại hình – cao H	mm	4150
Khoảng cách ốc vít chân đế – trước sau a'	mm	2260
Khoảng cách ốc vít chân đế – trái phải b'	mm	1570
Động cơ điện – mã		Y250M-6
Động cơ điện – công suất	kW	37
Trọng lượng	kg	31600

---

JH21 – CHỌN ĐÚNG CẤU HÌNH, CHỦ ĐỘNG NĂNG LỰC GIA CÔNG

💪 Từ 250 kN đến 4000 kN, JH21 mang đến một dải cấu hình rộng để doanh nghiệp lựa chọn theo lực ép, kích thước bàn máy, không gian xưởng và yêu cầu vận hành.

🏭 Nếu bạn đang tìm một hệ thống máy ép có nhiều cấp công suất để phục vụ sản xuất công nghiệp, JH21 là dòng máy đáng để đưa vào danh sách cấu hình cần xem xét.

📞 Liên hệ ngay để được tư vấn model JH21 phù hợp với nhu cầu thực tế, mặt bằng nhà xưởng và loại phôi cần gia công.

🔥 JH21 – Chọn đúng lực ép, chủ động công suất, sẵn sàng cho những yêu cầu gia công ngày càng lớn.
