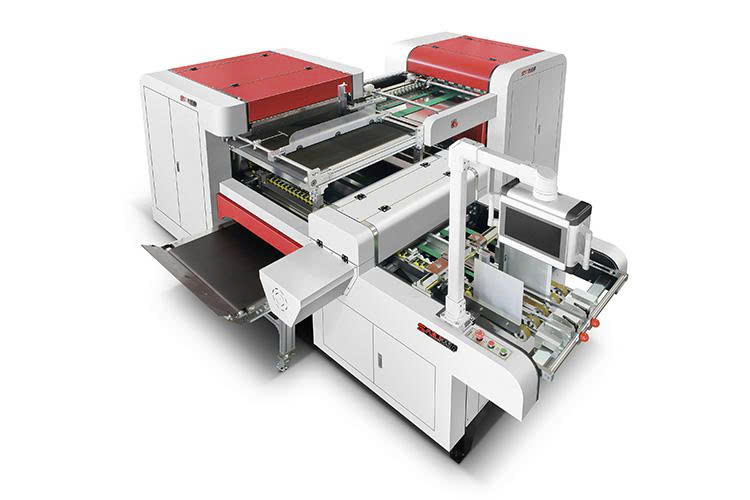

Máy cắt góc và tạo rãnh hai chiều tự động SLG-600BG

MÁY CẮT GÓC VÀ TẠO RÃNH HAI CHIỀU TỰ ĐỘNG SLG-600BG

CẮT 4 GÓC + TẠO RÃNH NGANG + TẠO RÃNH DỌC CHỈ VỚI MỘT LẦN CẤP LIỆU

Trong sản xuất hộp cứng, việc phải thực hiện nhiều công đoạn riêng biệt không chỉ làm tăng thời gian xử lý mà còn khiến quá trình chuyển phôi trở nên phức tạp hơn.

SLG-600BG được phát triển dựa trên kinh nghiệm sản xuất máy tạo rãnh hai chiều tự động, tích hợp cắt góc, tạo rãnh ngang và tạo rãnh dọc trong cùng một hệ thống.

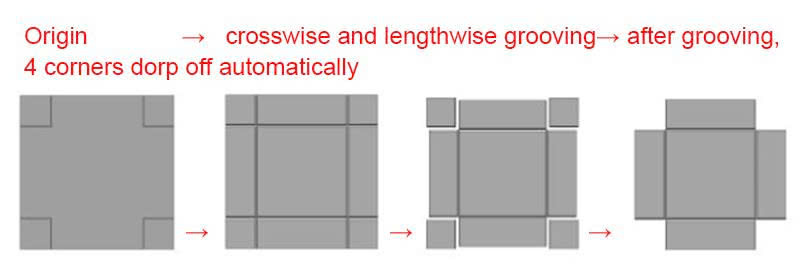

Chỉ với một lần cấp liệu, tấm bìa có thể lần lượt đi qua các công đoạn cắt góc → tạo rãnh ngang → vận chuyển → tạo rãnh dọc → thu gom tự động.

3 CÔNG ĐOẠN LIÊN TIẾP – 1 LẦN CẤP LIỆU

⚙️ SLG-600BG được thiết kế với 4 bộ phận chính:

✂️ Bộ phận cắt góc tự động

📐 Bộ phận tạo rãnh thứ nhất

📏 Bộ phận tạo rãnh thứ hai

📤 Băng tải chuyên dụng vận chuyển bìa thành phẩm

Điểm đáng chú ý là toàn bộ quá trình được thực hiện liên tục trong cùng một hệ thống, hạn chế việc người vận hành phải chuyển phôi thủ công giữa các công đoạn.

CẮT 4 GÓC TỰ ĐỘNG BẰNG DAO SERVO

🎯 Trước khi tạo rãnh, máy thực hiện cắt 4 góc tự động theo quy trình đã thiết lập.

Hệ thống sử dụng dao Servo, trong đó chiều dài cắt được điều khiển bằng PLC. Độ chính xác khi cắt góc đạt ≤0,2mm, giúp công đoạn xử lý góc được thực hiện tự động và ổn định.

TẠO RÃNH NGANG VÀ DỌC TRÊN CÙNG MỘT TẤM VÁN

📐 SLG-600BG có khả năng tạo rãnh chữ V hoặc rãnh chữ U theo cả chiều ngang và chiều dọc chỉ với một lần cấp liệu.

Hệ thống gồm 8 bộ công cụ tạo rãnh ở bước đầu tiên và 4 bộ công cụ tạo rãnh ở bước thứ hai, cho phép xử lý các đường rãnh theo bố cục của sản phẩm.

🔄 Sau khi hoàn thành rãnh ngang, bìa được vận chuyển sang bộ phận tiếp theo để thực hiện rãnh dọc, sau đó tự động thu gom.

CĂN CHỈNH CHÍNH XÁC – HẠN CHẾ LỖI LỆCH RÃNH

🎯 Một trong những yếu tố quan trọng khi gia công hộp cứng là khả năng giữ tấm bìa đi thẳng trong suốt quá trình tạo rãnh.

SLG-600BG sử dụng thiết bị căn chỉnh dài hơn kết hợp bộ phận thu gom và vận chuyển, giúp bìa đi thẳng vào từng khu vực tạo rãnh.

Nhờ đó, máy hỗ trợ cải thiện độ chính xác của đường rãnh và hạn chế tình trạng góc hộp bị cao hoặc thấp do sai lệch vị trí rãnh.

ĐIỀU CHỈNH GÓC RÃNH 80–140°

📏 Góc rãnh có thể điều chỉnh trong phạm vi 80–140°, đáp ứng các yêu cầu gia công khác nhau.

Hình dạng rãnh tiêu chuẩn là rãnh chữ V, đồng thời có thể tùy chỉnh rãnh chữ L hoặc chữ U theo cấu hình.

Độ chính xác rãnh đạt ±0,1mm, phù hợp với các sản phẩm hộp cứng yêu cầu độ chính xác trong quá trình tạo hình.

TỰ ĐỘNG HÓA QUY TRÌNH – GIẢM THAO TÁC THỦ CÔNG

📥 Cấp phôi tự động

✂️ Cắt 4 góc

📐 Tạo rãnh ngang

🔄 Vận chuyển

📏 Tạo rãnh dọc

📤 Thu gom tự động

Toàn bộ quy trình được thiết kế liên tục, giúp giảm số lần thao tác với phôi và hạn chế công việc chuyển phôi giữa các công đoạn.

TỐC ĐỘ 80–120 CHIẾC/PHÚT

⚡ SLG-600BG đạt tốc độ 80–120 chiếc/phút với kích thước 200×200mm.

Kết hợp khả năng cắt góc và tạo rãnh hai chiều trong một lần cấp liệu, máy hướng đến những quy trình sản xuất hộp cứng cần xử lý liên tục với năng suất cao.

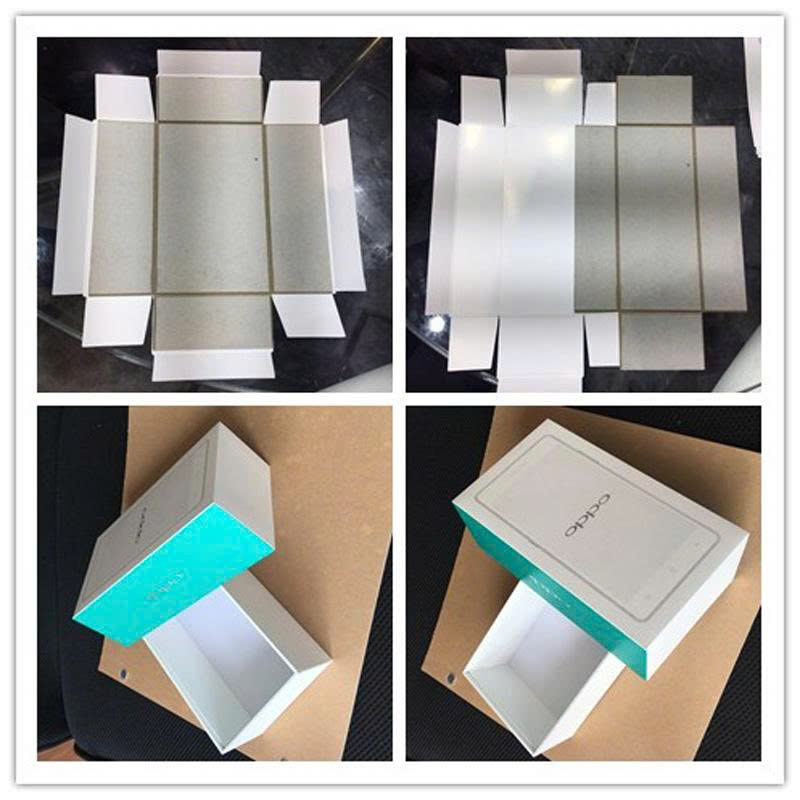

ỨNG DỤNG CHO NHIỀU LOẠI HỘP CỨNG

SLG-600BG phù hợp với nhiều sản phẩm hộp cứng có nắp và đáy, đặc biệt là các dòng hộp cần tạo rãnh theo cả chiều ngang và chiều dọc.

📱 Hộp điện thoại

👟 Hộp giày

💄 Hộp mỹ phẩm

📦 Hộp cứng

🎁 Các loại hộp cứng có nắp và đáy

THÔNG SỐ KỸ THUẬT

Hạng mục	Thông số
Chiều rộng vật liệu	150–600mm
Chiều dài vật liệu	200–600mm
Độ dày vật liệu	1,5–3,0mm
Độ chính xác rãnh	±0,1mm
Góc rãnh	Có thể điều chỉnh 80–140°
Công cụ tạo rãnh bước 1	8 bộ
Công cụ tạo rãnh bước 2	4 bộ
Độ chính xác cắt góc	≤0,2mm
Phương thức cắt góc	Dao Servo, chiều dài cắt điều khiển bằng PLC
Công suất máy	7,5KW
Tốc độ	80–120 chiếc/phút (200×200mm)
Kích thước máy	3700×3100×1525mm
Trọng lượng	2850KG
Hình dạng rãnh	Chữ V (chữ L, chữ U tùy chỉnh)
Chức năng	Cấp phôi tự động → Cắt 4 góc → Rãnh ngang → Vận chuyển → Rãnh dọc → Thu gom tự động

SLG-600BG – MỘT LẦN CẤP LIỆU, HOÀN THÀNH NHIỀU CÔNG ĐOẠN

Cắt góc tự động + rãnh ngang + rãnh dọc được kết hợp trong một hệ thống, giúp quy trình gia công hộp cứng trở nên liền mạch hơn.

Với dao Servo cắt góc, hệ thống tạo rãnh hai bước, căn chỉnh bìa chính xác và thu gom tự động, SLG-600BG là giải pháp dành cho các dây chuyền cần nâng cao hiệu quả gia công và giảm thao tác thủ công.
