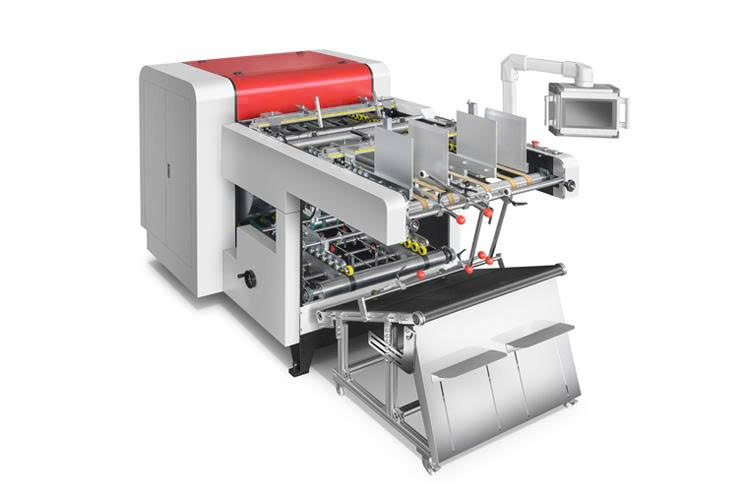

Máy cắt rãnh và góc tự động SLG-850S

MÁY CẮT RÃNH VÀ GÓC TỰ ĐỘNG SLG-850S

TÍCH HỢP TẠO RÃNH + CẮT GÓC – 4 DAO SERVO – ĐỊNH VỊ KỸ THUẬT SỐ

Không cần cắt khuôn riêng. Không cần chuyển qua nhiều công đoạn.

SLG-850S là dòng máy cắt rãnh và góc tự động được nâng cấp, tích hợp chức năng tạo rãnh và cắt góc trên cùng một thiết bị. Điểm nổi bật của phiên bản mới nằm ở hệ thống 4 dao Servo cắt góc, giúp thao tác cắt được tự động hóa và kiểm soát chính xác hơn.

Thay vì phải tạo rãnh trên một máy rồi chuyển sang công đoạn cắt góc riêng, SLG-850S giúp rút gọn quy trình ngay từ đầu, hướng đến sản xuất hộp chất lượng cao với quy trình đơn giản và hiệu quả hơn.

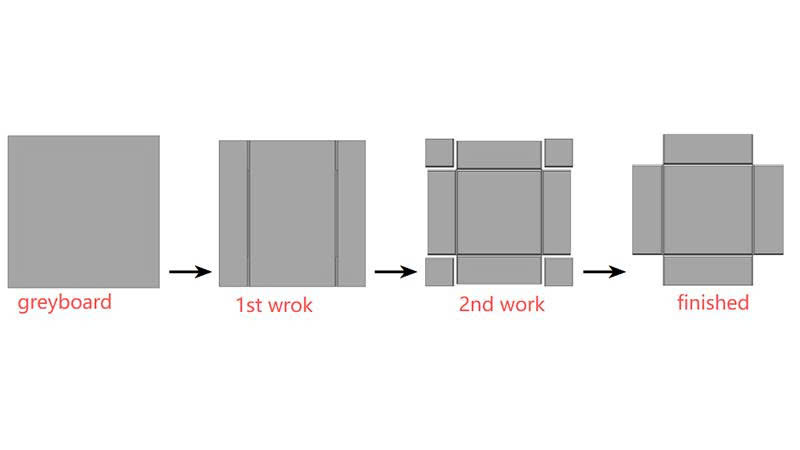

2 CÔNG ĐOẠN – 1 MÁY DUY NHẤT

⚙️ Tạo rãnh + cắt góc tự động: Hai chức năng được tích hợp trong cùng một hệ thống, giảm bớt thao tác và công đoạn chuyển đổi vật liệu.

✂️ Tự động loại bỏ góc: Sau khi xử lý, phần góc được cắt bỏ tự động, giúp quy trình gia công liền mạch hơn.

📦 Không cần cắt khuôn riêng: Máy kết hợp trực tiếp chức năng cắt góc với tạo rãnh, phù hợp cho các quy trình sản xuất hộp cần tối ưu công đoạn.

4 DAO SERVO – CẮT GÓC TỰ ĐỘNG, KIỂM SOÁT CHÍNH XÁC

🎯 SLG-850S được trang bị 4 dao Servo chuyên dụng cho công đoạn cắt góc.

Hệ thống Servo giúp quá trình cắt góc được điều khiển tự động, với chiều dài cắt góc tối thiểu 15mm và độ chính xác cắt góc ≤2mm.

Việc đưa hệ thống Servo vào công đoạn cắt góc giúp người vận hành giảm bớt thao tác thủ công, đồng thời thuận tiện hơn khi xử lý các yêu cầu gia công khác nhau.

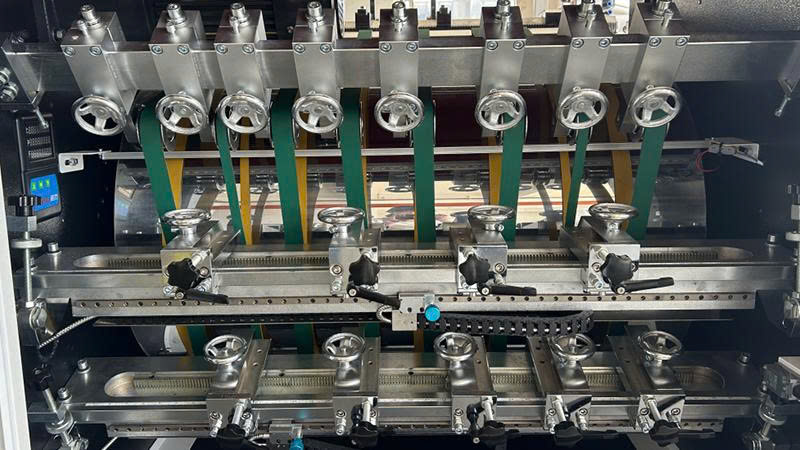

TẠO RÃNH VỚI ĐỊNH VỊ KỸ THUẬT SỐ

📐 Máy sử dụng 9 bộ dao tạo rãnh, kết hợp định vị phụ kỹ thuật số, giúp việc thiết lập vị trí dao thuận tiện hơn.

Độ chính xác rãnh tốt nhất đạt ±0,05mm, đáp ứng yêu cầu gia công bìa cứng với các đường rãnh cần độ chính xác cao.

🔧 Hệ thống gồm 2 dầm ngang. Khoảng cách tối thiểu giữa các lưỡi dao trên cùng một dầm là 70mm, trong khi khoảng cách giữa các dao thuộc những dầm khác nhau không bị giới hạn.

CẤP LIỆU TỰ ĐỘNG – TỐC ĐỘ CAO

📥 Vật liệu được cấp vào máy tự động bằng băng tải, giúp quá trình vận hành thuận tiện và liên tục hơn.

⚡ Tốc độ đạt 80–120 chiếc/phút với kích thước 200×200mm, phù hợp với nhu cầu gia công sản lượng cao.

📤 Sau khi hoàn tất, bảng thành phẩm được đưa ra bằng băng tải nghiêng có bàn thu liệu, giúp việc tiếp nhận sản phẩm thuận tiện hơn.

KHÔNG CẦN CẮT GÓC? CHỈ CẦN ĐÓNG CHỨC NĂNG CẮT

🔄 Một ưu điểm đáng chú ý của SLG-850S là chức năng cắt góc có thể đóng lại khi không cần sử dụng.

Khi đơn hàng chỉ yêu cầu tạo rãnh, người vận hành có thể đóng bộ phận cắt góc và sử dụng máy như một thiết bị tạo rãnh. Điều này giúp máy linh hoạt hơn khi phải xử lý nhiều loại sản phẩm và quy trình gia công khác nhau.

KHUNG MÁY CHẮC CHẮN – VẬN HÀNH ỔN ĐỊNH

🏗️ Máy được thiết kế với khung gầm chắc chắn, hỗ trợ quá trình vận hành ổn định trong điều kiện gia công tốc độ cao.

⚙️ Các bộ phận tạo rãnh và cắt góc được tích hợp trong cùng hệ thống, giúp giảm thao tác chuyển đổi giữa các công đoạn và tạo nên quy trình làm việc gọn gàng hơn.

DAO BỀN BỈ – CÓ SẴN DỤNG CỤ MÀI DAO

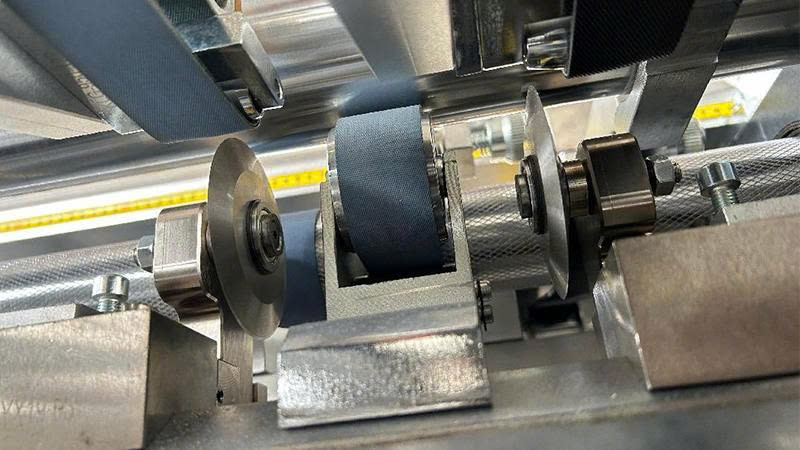

🛠️ SLG-850S được trang bị 20 lưỡi dao hình chữ V, phục vụ công đoạn tạo rãnh.

🔧 Máy đi kèm 1 dụng cụ mài dao, giúp người vận hành thuận tiện hơn trong quá trình bảo dưỡng lưỡi dao.

Ngoài ra, máy được cung cấp 1 hộp dụng cụ gồm bộ cờ lê lục giác, tua vít thẳng 4 inch, mỏ lết, cờ lê điều chỉnh, dụng cụ bào và sách hướng dẫn sử dụng biến tần.

PHÙ HỢP GIA CÔNG BÌA CỨNG VÀ HỘP CỨNG

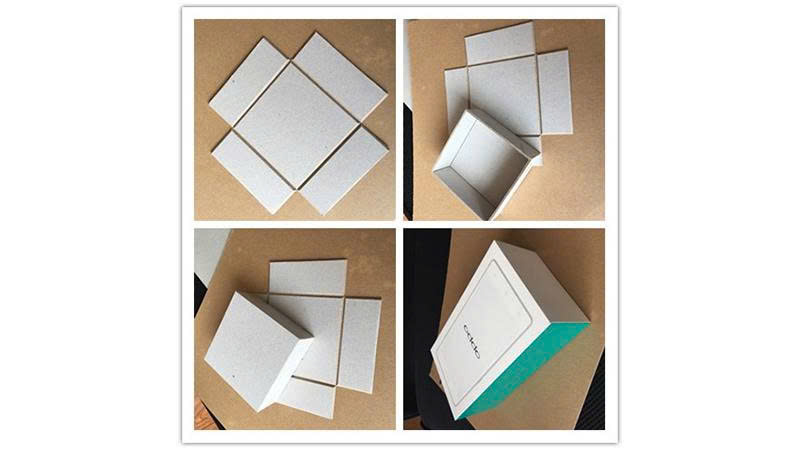

SLG-850S hướng đến các ứng dụng cần đồng thời thực hiện tạo rãnh và cắt góc, đặc biệt trong lĩnh vực gia công hộp và sản phẩm bìa cứng.

📦 Hộp cứng

🎁 Hộp quà

📱 Vỏ hộp sản phẩm

🧰 Các sản phẩm bìa cứng cần tạo rãnh và loại bỏ góc

THÔNG SỐ KỸ THUẬT

Hạng mục	Thông số
Đa chức năng	Tạo rãnh và cắt góc (loại bỏ góc)
Model	SLG-850S
Chiều rộng vật liệu	150–850mm
Chiều dài vật liệu	180–550mm
Chiều rộng trống	1100mm
Độ dày	1,5–3,5mm
Độ chính xác rãnh tốt nhất	±0,05mm
Tốc độ	80–120 chiếc/phút (200×200mm)
Chiều dài cắt góc	Tối thiểu 15mm
Độ chính xác cắt góc	≤2mm
Phương thức cắt góc	4 dao Servo
Dao tạo rãnh	9 bộ, có định vị phụ kỹ thuật số
Số lượng dầm tạo rãnh	2
Khoảng cách dao cùng một dầm	Tối thiểu 70mm
Khoảng cách dao giữa các dầm	Không giới hạn
Công suất	6,0KW
PLC	Đồng bằng
Cảm biến	Omron/Panasonic
Biến tần	Senlan
Động cơ Servo	Đồng bằng
Rơle	German Muller
Kích thước máy	2650×1432×1438mm
Giấy chứng nhận	CE
Trọng lượng	2360KG
Thu bảng thành phẩm	Băng tải nghiêng có bàn

PHỤ KIỆN ĐI KÈM

Phụ kiện	Số lượng
Dụng cụ mài dao	1 bộ
Hộp dụng cụ	1 hộp
Bộ cờ lê lục giác	1 bộ
Tua vít thẳng 4 inch	1 chiếc
Mỏ lết	1 chiếc
Cờ lê điều chỉnh	1 chiếc
Dụng cụ bào	1 chiếc
Sách hướng dẫn sử dụng biến tần	1 bộ
Lưỡi dao hình chữ V	20 chiếc

SLG-850S – RÚT GỌN QUY TRÌNH, TĂNG HIỆU QUẢ GIA CÔNG

Tạo rãnh – cắt góc – thu bảng, tất cả được tích hợp trong một quy trình tự động.

Với 4 dao Servo cắt góc, 9 bộ dao tạo rãnh có định vị kỹ thuật số, cấp liệu tự động và độ chính xác rãnh ±0,05mm, SLG-850S là giải pháp được thiết kế cho những dây chuyền cần xử lý bìa cứng nhanh, chính xác và linh hoạt.

📞 Liên hệ ngay để được tư vấn SLG-850S và lựa chọn cấu hình phù hợp với nhu cầu sản xuất của bạn!
