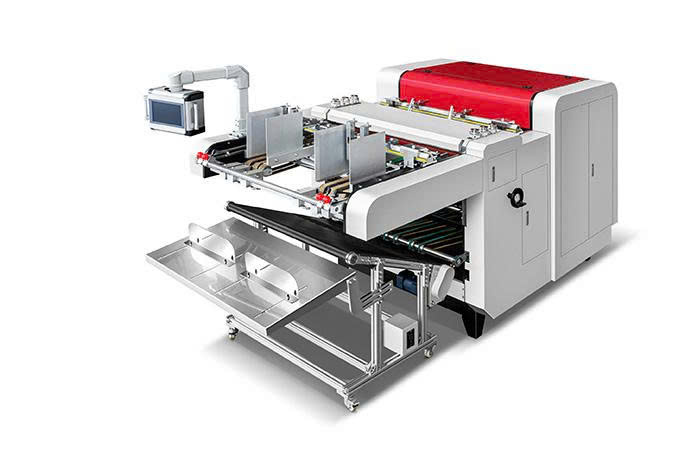

Máy cắt và tạo rãnh góc tự động SLG-850S mới

MÁY CẮT VÀ TẠO RÃNH GÓC TỰ ĐỘNG SLG-850S

TẠO RÃNH V – RÃNH U + CẮT GÓC TỰ ĐỘNG TRÊN CÙNG MỘT MÁY

Bạn đang tìm một giải pháp vừa tạo rãnh chính xác, vừa có thể tự động cắt bỏ góc hộp mà không phải sử dụng nhiều thiết bị?

SLG-850S được phát triển dựa trên kinh nghiệm từ dòng máy tạo rãnh kiểu trống, tích hợp tạo rãnh tự động và cắt góc tự động trong cùng một hệ thống. Máy có khả năng tạo rãnh chữ V, chữ U trên nhiều loại bìa cứng, đồng thời sử dụng dao Servo điều khiển bằng PLC để thực hiện công đoạn cắt góc với độ chính xác ≤2mm.

Đặc biệt, khi không cần cắt góc, người vận hành có thể đóng chức năng cắt góc lại và sử dụng máy như một máy tạo rãnh thông thường.

2 CHỨC NĂNG – 1 MÁY DUY NHẤT

⚙️ Tạo rãnh tự động + cắt góc tự động: Tích hợp hai công đoạn trên cùng một thiết bị, giúp quy trình gia công liền mạch hơn.

✂️ Cắt góc bằng dao Servo: Chiều dài cắt được PLC kiểm soát, dao Servo thực hiện cắt góc tự động với độ chính xác ≤2mm.

📐 Tạo rãnh V/U chính xác: Độ chính xác tạo rãnh tốt nhất đạt ±0,05mm, đáp ứng yêu cầu gia công hộp cứng và vỏ hộp.

🔄 Có thể tắt chức năng cắt góc: Khi không cần loại bỏ góc, chỉ cần đóng bộ phận cắt góc để tiếp tục sử dụng chức năng tạo rãnh.

TỰ ĐỘNG CẤP LIỆU – TĂNG TỐC ĐỘ GIA CÔNG

📥 Cấp liệu tự động bằng băng tải, giúp đưa vật liệu vào máy liên tục và ổn định.

⚡ Với tốc độ 80–120 chiếc/phút ở kích thước 200×200mm, SLG-850S hướng đến quy trình sản xuất có năng suất cao mà vẫn duy trì độ chính xác cần thiết.

📤 Sau khi hoàn tất gia công, bảng thành phẩm được đưa ra bằng băng tải nghiêng có bàn thu liệu, thuận tiện cho việc tiếp nhận sản phẩm.

DAO SERVO – KIỂM SOÁT CẮT GÓC BẰNG PLC

🎯 Điểm nổi bật của SLG-850S nằm ở hệ thống cắt góc bằng dao Servo kết hợp điều khiển PLC.

PLC kiểm tra chiều dài cắt mong muốn, sau đó điều khiển dao Servo thực hiện thao tác cắt theo thông số đã thiết lập. Chiều dài cắt góc tối thiểu đạt 13mm, trong khi độ chính xác cắt góc ≤2mm.

Khi không sử dụng chức năng này, bộ phận cắt góc có thể được đóng lại để máy tiếp tục thực hiện công việc tạo rãnh.

KHUNG MÁY CHẮC CHẮN – VẬN HÀNH ỔN ĐỊNH

🏗️ Khung máy chắc chắn giúp thiết bị hoạt động ổn định trong quá trình gia công.

⚙️ Hệ thống dầm tạo rãnh được bố trí với 2 dầm ngang, khoảng cách giữa các dao trên cùng một dầm tối thiểu 70mm, trong khi khoảng cách giữa dao thuộc các dầm khác nhau không giới hạn.

Điều này mang lại sự linh hoạt khi bố trí vị trí rãnh cho nhiều dạng sản phẩm và kích thước hộp khác nhau.

LƯỠI DAO BỀN BỈ – DỄ BẢO DƯỠNG

🔧 SLG-850S được trang bị 18 lưỡi dao hình chữ V, đáp ứng nhu cầu tạo rãnh trong quá trình sản xuất.

🛠️ Máy đi kèm dụng cụ mài dao, giúp người vận hành thuận tiện hơn trong việc bảo dưỡng và duy trì khả năng gia công của dao.

ỨNG DỤNG LINH HOẠT CHO GIA CÔNG HỘP CỨNG

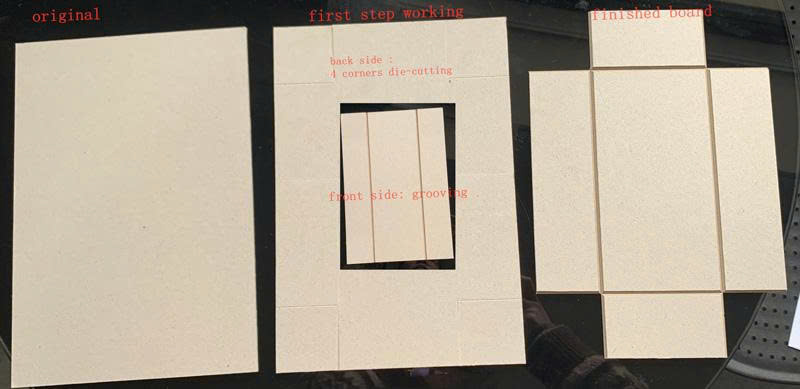

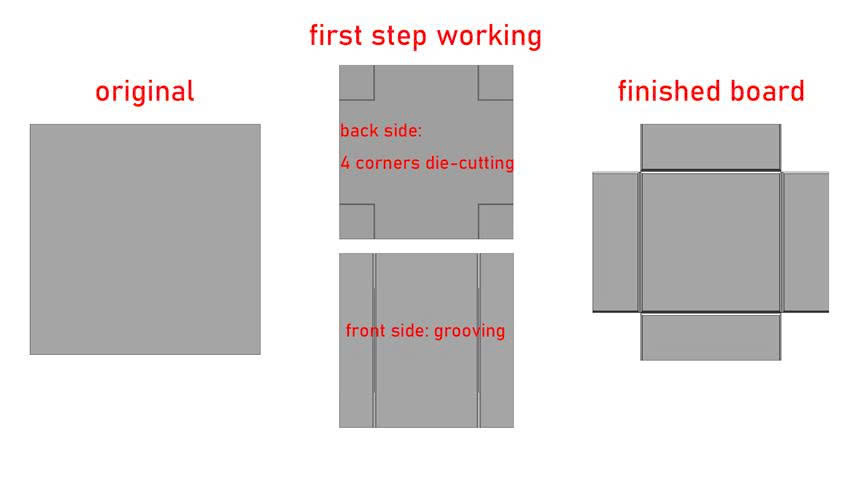

SLG-850S phù hợp cho các quy trình gia công cần kết hợp giữa tạo rãnh và loại bỏ góc, đặc biệt trong sản xuất hộp cứng và vỏ hộp.

📦 Hộp cứng

🎁 Hộp quà

📱 Vỏ hộp sản phẩm

🧰 Các sản phẩm bìa cứng cần tạo rãnh V/U và xử lý góc

THÔNG SỐ KỸ THUẬT

Hạng mục	Thông số
Đa chức năng	Tạo rãnh và cắt góc (loại bỏ góc)
Model	SLG-850S
Chiều rộng vật liệu	130–850mm
Chiều dài vật liệu	130–550mm
Chiều rộng trống	1100mm
Độ dày vật liệu	1,5–3,5mm
Độ chính xác rãnh tốt nhất	±0,05mm
Tốc độ	80–120 chiếc/phút (200×200mm)
Chiều dài cắt góc	Tối thiểu 13mm
Độ chính xác cắt góc	≤2mm
Phương thức cắt góc	Dao Servo, điều khiển PLC
Số lượng dầm tạo rãnh	2
Khoảng cách giữa các dao cùng dầm	Tối thiểu 70mm
Khoảng cách giữa các dao khác dầm	Không giới hạn
Số lượng rãnh	9 bộ
Công suất	3,5KW
PLC	XINJIE (MCGS TBC7062)
Cảm biến	Omron/Panasonic
Biến tần	Senlan
Rơle	German Muller
Kích thước máy	2650×1432×1438mm
Giấy chứng nhận	CE
Trọng lượng	1680KG
Thu bảng thành phẩm	Băng tải nghiêng có bàn

PHỤ KIỆN ĐI KÈM

Phụ kiện	Số lượng
Dụng cụ mài dao	1 bộ
Hộp dụng cụ	1 hộp
Bộ cờ lê lục giác	1 bộ
Tua vít thẳng 4 inch	1 chiếc
Mỏ lết	1 chiếc
Cờ lê điều chỉnh	1 chiếc
Dụng cụ bào	1 chiếc
Sách hướng dẫn sử dụng biến tần	1 bộ
Lưỡi dao hình chữ V	18 chiếc

SLG-850S – TẠO RÃNH CHÍNH XÁC, CẮT GÓC TỰ ĐỘNG

Nếu quy trình sản xuất của bạn cần thực hiện cả tạo rãnh V/U và cắt bỏ góc, SLG-850S mang đến một giải pháp tích hợp trong cùng một thiết bị.

Từ cấp liệu tự động, tạo rãnh, kiểm soát vị trí đến cắt góc bằng dao Servo và thu bảng thành phẩm, toàn bộ quy trình được thiết kế để giảm thao tác thủ công và nâng cao tính ổn định trong sản xuất.

📞 Liên hệ ngay để được tư vấn cấu hình SLG-850S phù hợp với loại vật liệu, kích thước và nhu cầu sản xuất của bạn!
