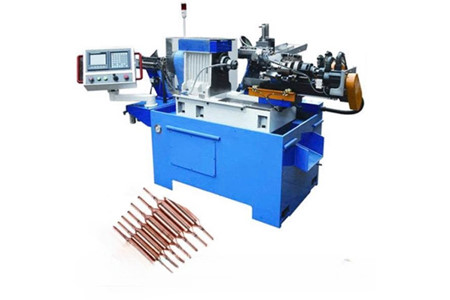

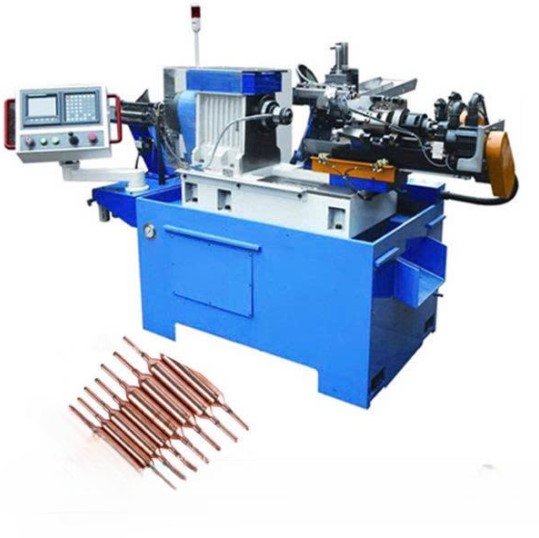

Máy côn – vuốt nhỏ đầu ống tự động TF51

MÁY CÔN – VUỐT NHỎ ĐẦU ỐNG TỰ ĐỘNG TF51

TỰ ĐỘNG CÔN – VUỐT NHỎ ĐẦU ỐNG | CHÍNH XÁC ±0,05MM | 50 GIÂY/CHI TIẾT

Khi đầu ống cần được thu nhỏ, tạo côn và kiểm soát kích thước chính xác, việc thực hiện thủ công thường khó duy trì độ đồng đều giữa các sản phẩm.

TF51 được thiết kế chuyên dụng cho quá trình côn – vuốt nhỏ đầu ống tự động, với khả năng gia công ống đường kính 12,7–30mm, độ dày 0,4–1,5mm và chiều dài phôi 50–200mm.

Máy đạt độ chính xác được công bố ±0,05mm, tốc độ xử lý khoảng 50 giây/chi tiết, phù hợp cho những dây chuyền cần gia công đầu ống ổn định và lặp lại.

TỰ ĐỘNG CÔN – VUỐT NHỎ ĐẦU ỐNG

Điểm nổi bật của TF51 nằm ở khả năng thực hiện công đoạn côn và vuốt nhỏ đầu ống theo cơ cấu máy, giảm sự phụ thuộc vào thao tác thủ công.

🔧 Gia công tự động: Quy trình được thực hiện trên hệ thống chuyên dụng.

📐 Phạm vi đường kính: 12,7–30mm.

⚙️ Độ dày ống: 0,4–1,5mm.

Việc chuyên biệt hóa công đoạn tạo hình giúp doanh nghiệp dễ dàng bố trí TF51 vào dây chuyền sản xuất các chi tiết ống cần xử lý phần đầu.

ĐỘ CHÍNH XÁC ±0,05MM – KIỂM SOÁT KÍCH THƯỚC ĐẦU ỐNG

Đối với công đoạn vuốt nhỏ, độ ổn định kích thước sau gia công là yếu tố quan trọng.

🎯 Độ chính xác: ±0,05mm.

📏 Chiều dài ống gia công: 50–200mm.

Với thông số này, TF51 hướng đến những ứng dụng cần kiểm soát kích thước đầu ống chặt chẽ trong quá trình sản xuất.

50 GIÂY/CHI TIẾT – PHÙ HỢP SẢN XUẤT LIÊN TỤC

TF51 có tốc độ xử lý được công bố khoảng 50 giây/chi tiết.

⏱️ Thời gian xử lý: 50S/miếng.

Chu kỳ này giúp doanh nghiệp dễ dàng tính toán năng lực sản xuất và bố trí máy theo sản lượng thực tế.

PHẠM VI GIA CÔNG CÓ THỂ TÙY CHỌN

Ngoài cấu hình tiêu chuẩn, TF51 có các tùy chọn mở rộng để đáp ứng nhu cầu gia công khác nhau.

📏 Đường kính: tiêu chuẩn 12,7–30mm, tùy chọn 30–90mm.

🔩 Độ dày ống: tiêu chuẩn 0,4–1,5mm, tùy chọn 0,5–2,0mm.

📐 Chiều dài ống: tiêu chuẩn 50–200mm, tùy chọn tối đa 350mm.

Nhờ các tùy chọn này, cấu hình máy có thể được lựa chọn theo kích thước phôi và yêu cầu sản xuất cụ thể.

HỆ THỐNG KHÍ NÉN 0,45–0,65MPA

TF51 sử dụng hệ thống khí nén với áp suất làm việc trong khoảng 0,45–0,65MPa.

💨 Áp suất khí nén: 0,45–0,65MPa.

Hệ thống khí nén là một phần trong cấu hình vận hành của máy, hỗ trợ quá trình tạo hình tự động theo chu trình.

ĐỘNG CƠ 4KW – KẾT CẤU CHO GIA CÔNG CHUYÊN DỤNG

Máy được trang bị động cơ điện công suất 4kW, kết hợp cùng hệ thống hành trình của máy.

⚡ Động cơ điện: 4kW.

🔧 Hành trình 1: 220.

🔧 Hành trình 2: 300.

Các thông số hành trình được thiết kế phục vụ cho quá trình chuyển động trong chu trình côn – vuốt nhỏ đầu ống.

KẾT CẤU MÁY 2800 × 1100 × 1300MM

TF51 có kích thước tổng thể 2800 × 1100 × 1300mm, phù hợp để bố trí trong khu vực sản xuất chuyên dụng.

📐 Kích thước máy: 2800 × 1100 × 1300mm.

Thiết kế này cho phép doanh nghiệp chủ động tính toán không gian lắp đặt và kết nối máy với các công đoạn liên quan trong dây chuyền.

THÔNG SỐ KỸ THUẬT MÁY TF51

Thông số	Giá trị
Model	TF51
Phạm vi đường kính	12,7–30mm
Phạm vi đường kính tùy chọn	30–90mm
Độ dày ống	0,4–1,5mm
Độ dày tùy chọn	0,5–2,0mm
Chiều dài ống gia công	50–200mm
Chiều dài tùy chọn	Tối đa 350mm
Tốc độ xử lý	50 giây/chi tiết
Độ chính xác	±0,05mm
Áp suất khí nén	0,45–0,65MPa
Hành trình 1	220
Hành trình 2	300
Động cơ điện	4kW
Kích thước máy	2800 × 1100 × 1300mm

TF51 – TỰ ĐỘNG HÓA CÔNG ĐOẠN CÔN VÀ VUỐT NHỎ ĐẦU ỐNG

Với độ chính xác ±0,05mm, tốc độ 50 giây/chi tiết, cùng các tùy chọn mở rộng về đường kính, độ dày và chiều dài phôi, TF51 là thiết bị chuyên dụng cho công đoạn côn – vuốt nhỏ đầu ống tự động.

📞 Liên hệ ngay để được tư vấn cấu hình TF51 phù hợp với đường kính, độ dày, chiều dài ống và yêu cầu tạo hình đầu ống của doanh nghiệp.
