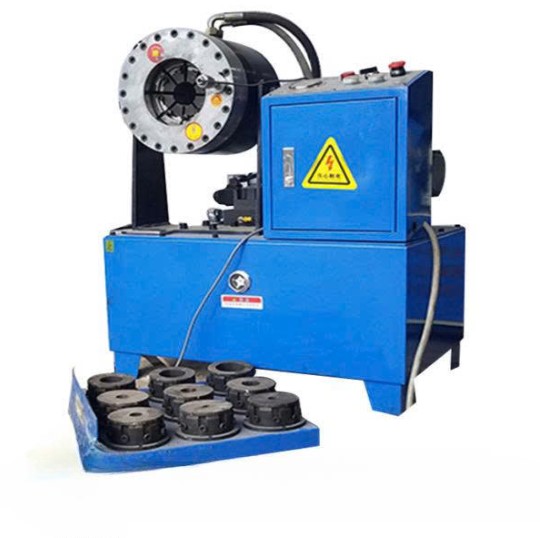

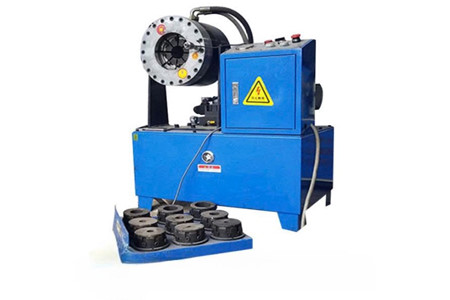

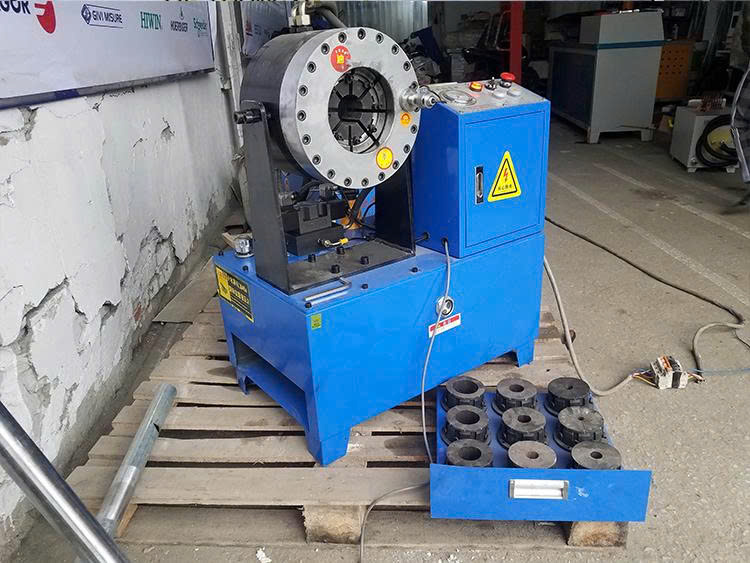

Máy tóp ống thủy lực GQ51-S

MÁY TÓP ỐNG THỦY LỰC GQ51-S

LỰC ÉP 500 TẤN – ĐỘ CHÍNH XÁC ±0,02MM – 10 BỘ KHUÔN – THIẾT KẾ GỌN

Khi cần tóp, thu nhỏ hoặc định hình đầu ống với lực ép lớn và yêu cầu kích thước chính xác, một hệ thống thủy lực mạnh mẽ sẽ tạo nên sự khác biệt trong quá trình gia công.

GQ51-S là máy tóp ống thủy lực được thiết kế cho phạm vi ống Ø6–Ø51mm, sử dụng hệ thống thủy lực áp suất 31,5MPa và lực ép lên đến 500 tấn.

Đặc biệt, máy đạt sai số được công bố ±0,02mm, đi kèm 10 bộ khuôn, mang đến khả năng xử lý linh hoạt nhiều yêu cầu tóp ống khác nhau.

LỰC ÉP 500 TẤN – XỬ LÝ PHÔI MẠNH MẼ

Điểm nổi bật nhất của GQ51-S nằm ở hệ thống tạo lực với lực ép lên đến 500 tấn.

💪 Lực ép lớn: tạo lực mạnh cho quá trình tóp và định hình ống.

⚙️ Áp suất hệ thống: 31,5MPa.

🔧 Công suất tiêu chuẩn: 3kW, có thể nâng cấp lên 4kW theo yêu cầu.

Cấu hình này giúp GQ51-S đáp ứng các công việc cần lực tác động lớn trong quá trình định hình ống.

ĐỘ CHÍNH XÁC ±0,02MM – KIỂM SOÁT KÍCH THƯỚC TÓP

Trong gia công tóp ống, khả năng kiểm soát kích thước sau khi tạo hình là yếu tố quan trọng.

🎯 GQ51-S có sai số ±0,02mm theo thông số kỹ thuật.

📐 Độ mở rộng tối đa: 114mm.

Sự kết hợp giữa hệ thống thủy lực và cơ cấu khuôn giúp máy hướng đến yêu cầu gia công cần kiểm soát kích thước chính xác.

10 BỘ KHUÔN – LINH HOẠT CHO NHIỀU YÊU CẦU GIA CÔNG

GQ51-S được trang bị 10 bộ khuôn, giúp tăng khả năng lựa chọn cấu hình khuôn trong quá trình sử dụng.

🔩 Số lượng khuôn: 10 bộ.

🛠️ Việc trang bị nhiều bộ khuôn giúp người sử dụng thuận tiện hơn khi cần thay đổi yêu cầu gia công theo từng loại ống hoặc kích thước cần xử lý.

Đây là một lợi thế đáng chú ý đối với xưởng gia công có nhiều mã sản phẩm khác nhau.

PHẠM VI ỨNG DỤNG Ø6–Ø51MM

Máy được thiết kế cho phạm vi ống từ Ø6 đến Ø51mm, phù hợp với nhóm chi tiết có đường kính nhỏ và trung bình.

📏 Ống nhỏ nhất: Ø6mm.

📏 Ống lớn nhất: Ø51mm.

Trong phạm vi này, GQ51-S có thể được cấu hình khuôn phù hợp với từng yêu cầu tóp ống cụ thể.

KHOANG DẦU THỦY LỰC 50L

Hệ thống thủy lực của máy sử dụng khoang dầu 50L, kết hợp với áp suất hệ thống 31,5MPa.

💧 Dung tích khoang dầu: 50L.

⚙️ Áp suất hệ thống: 31,5MPa.

Đây là nền tảng cung cấp lực cho quá trình tóp ống, đồng thời tạo nên cấu hình thủy lực mạnh cho máy.

THIẾT KẾ GỌN – DỄ BỐ TRÍ TRONG XƯỞNG

Mặc dù sở hữu lực ép lên đến 500 tấn, GQ51-S có kích thước tổng thể 800 × 530 × 930mm.

📐 Kích thước: 800 × 530 × 930mm.

⚡ Điện áp đầu vào: 220V/380V tùy chọn.

Kích thước máy được thiết kế tương đối gọn, thuận tiện cho việc bố trí tại các khu vực sản xuất cần thiết bị tóp ống chuyên dụng.

THÔNG SỐ KỸ THUẬT MÁY TÓP ỐNG GQ51-S

Thông số	Giá trị
Model	GQ51-S
Phạm vi ứng dụng	Ø6–Ø51mm
Công suất	3kW
Công suất tùy chọn	4kW theo yêu cầu
Khoang dầu thủy lực	50L
Lực ép	500 tấn
Sai số	±0,02mm
Áp suất hệ thống	31,5MPa
Độ mở rộng tối đa	114mm
Số lượng khuôn	10 bộ
Điện áp đầu vào	220V/380V tùy chọn
Kích thước máy	800 × 530 × 930mm

GQ51-S – MÁY TÓP ỐNG THỦY LỰC CHO YÊU CẦU GIA CÔNG CHÍNH XÁC

Với lực ép 500 tấn, áp suất 31,5MPa, sai số ±0,02mm và 10 bộ khuôn, GQ51-S được thiết kế cho những công việc cần lực ép mạnh kết hợp với khả năng kiểm soát kích thước trong quá trình tóp ống.

📞 Liên hệ ngay để được tư vấn máy GQ51-S, lựa chọn khuôn và cấu hình công suất phù hợp với đường kính ống và yêu cầu gia công thực tế của doanh nghiệp.
