Máy tạo hình đầu ống kim loại 8 đầu XS-80CNC

MÁY TẠO HÌNH ĐẦU ỐNG KIM LOẠI 8 ĐẦU XS-80CNC

8 ĐẦU TẠO HÌNH – ĐIỀU KHIỂN CNC – SERVO 2KW – THỦY LỰC 12 MPA

Khi yêu cầu tạo hình đầu ống ngày càng cao về độ ổn định, khả năng kiểm soát chuyển động và tính đồng nhất giữa các sản phẩm, một hệ thống tạo hình được điều khiển chính xác sẽ tạo ra khác biệt lớn trong dây chuyền sản xuất.

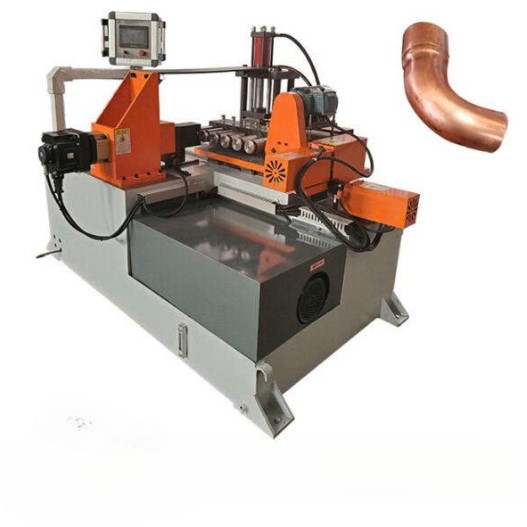

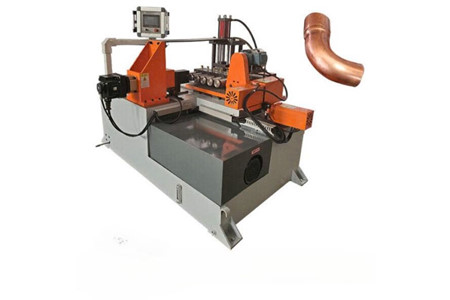

XS-80CNC là máy tạo hình đầu ống kim loại 8 đầu, được trang bị hệ thống servo, dẫn hướng tuyến tính, vít me và thủy lực, tạo nên một cấu trúc máy chắc chắn cho quá trình gia công.

Với khả năng làm việc trên ống có đường kính tối đa Ø50mm và độ sâu làm việc tối đa 80mm, máy phù hợp cho các nhu cầu tạo hình đầu ống trong sản xuất công nghiệp.

8 ĐẦU TẠO HÌNH – TỐI ƯU CHO QUÁ TRÌNH GIA CÔNG

Điểm nhấn ngay từ tên gọi của XS-80CNC chính là cấu hình 8 đầu tạo hình, hướng đến khả năng thực hiện các công đoạn tạo hình đầu ống theo hệ thống.

⚙️ Cấu trúc nhiều đầu giúp máy được thiết kế chuyên biệt cho quá trình tạo hình đầu ống kim loại.

📏 Đường kính ống tối đa Ø50mm, đáp ứng phạm vi phôi được xác định trong cấu hình máy.

🔧 Độ sâu làm việc tối đa 80mm, cho phép kiểm soát vùng gia công theo yêu cầu.

Đây là lựa chọn phù hợp khi doanh nghiệp cần một thiết bị chuyên dụng thay vì xử lý tạo hình bằng nhiều công đoạn thủ công riêng biệt.

ĐIỀU KHIỂN THEO CHƯƠNG TRÌNH – CHỦ ĐỘNG KIỂM SOÁT TỐC ĐỘ

XS-80CNC được thiết kế với tốc độ làm việc theo chương trình điều khiển, giúp quá trình vận hành được quản lý theo thiết lập của hệ thống.

🖥️ Tốc độ làm việc: mm/s theo chương trình điều khiển.

🎯 Cách điều khiển này giúp người vận hành chủ động hơn trong việc thiết lập quá trình làm việc thay vì phụ thuộc hoàn toàn vào thao tác thủ công.

SERVO 2KW – HỖ TRỢ ĐIỀU KHIỂN CHUYỂN ĐỘNG

Hệ thống máy được trang bị động cơ servo 2kW, kết hợp với các cơ cấu truyền động và dẫn hướng được thiết kế riêng cho quá trình gia công.

⚡ Công suất động cơ servo: 2kW.

🔩 Vít me: Ø40mm.

📐 Dẫn hướng tuyến tính: 30mm.

Sự kết hợp giữa servo, vít me và dẫn hướng tuyến tính tạo thành hệ thống truyền động có cấu trúc rõ ràng, phục vụ quá trình điều khiển chuyển động của máy.

CƠ CẤU DẪN HƯỚNG VỮNG CHẮC

Để hỗ trợ chuyển động ổn định, XS-80CNC sử dụng nhiều thành phần dẫn hướng và truyền động có kích thước cụ thể.

🔧 Ray dẫn hướng: 25mm.

⚙️ Thanh vít bi: Ø25mm.

🔩 Vít me: Ø40mm.

Các thành phần này được bố trí trong hệ thống truyền động, tạo nền tảng cho quá trình di chuyển và định vị trong chu trình tạo hình.

ĐỘNG CƠ SERVO PHỤ 0,75KW – KẾT HỢP CÙNG ĐỘNG CƠ CHÍNH 4KW

Bên cạnh servo chính, máy còn được trang bị một động cơ servo với công suất 0,75kW, cùng động cơ chính 4,0kW.

⚡ Servo: 0,75kW.

⚙️ Động cơ chính: 4,0kW.

Sự kết hợp nhiều nguồn truyền động giúp hệ thống đáp ứng các yêu cầu vận hành của máy tạo hình đầu ống theo cấu hình XS-80CNC.

HỆ THỐNG THỦY LỰC 12 MPA – NỀN TẢNG CHO QUÁ TRÌNH TẠO HÌNH

XS-80CNC được trang bị hệ thống thủy lực với áp suất 12 MPa, đi kèm dung tích xi lanh bơm dầu 19L.

💪 Áp suất thủy lực: 12MPa.

🔧 Dung tích xi lanh bơm dầu: 19L.

⚙️ Động cơ hệ thống: 2,2kW.

Hệ thống thủy lực cung cấp nguồn lực cần thiết cho quá trình tạo hình, đồng thời tạo nên cấu hình máy phù hợp với các yêu cầu gia công đầu ống kim loại.

THIẾT KẾ GỌN TRONG KHUNG MÁY 1.500MM

Dù được tích hợp nhiều cơ cấu truyền động, servo và thủy lực, XS-80CNC có kích thước tổng thể 1500 × 900 × 1600mm.

Kích thước này giúp doanh nghiệp dễ dàng xác định vị trí lắp đặt và bố trí máy trong không gian sản xuất dựa trên điều kiện thực tế của xưởng.

THÔNG SỐ KỸ THUẬT MÁY XS-80CNC

Thông số	Giá trị
Model	XS-80CNC
Số đầu tạo hình	8 đầu
Đường kính ống tối đa	Ø50mm
Độ sâu làm việc tối đa	80mm
Tốc độ làm việc	mm/s, theo chương trình điều khiển
Công suất động cơ servo	2kW
Dẫn hướng tuyến tính	30mm
Vít me	Ø40mm
Tỷ lệ tốc độ bộ giảm tốc	1:5
Công suất động cơ servo phụ	0,75kW
Công suất động cơ chính	4,0kW
Ray dẫn hướng	25mm
Thanh vít bi	Ø25mm
Áp suất thủy lực	12MPa
Dung tích xi lanh bơm dầu	19L
Động cơ hệ thống áp lực dầu	2,2kW
Trọng lượng máy	1500kg
Kích thước máy	1500 × 900 × 1600mm

XS-80CNC – GIẢI PHÁP TẠO HÌNH ĐẦU ỐNG CHUYÊN DỤNG

Với cấu hình 8 đầu tạo hình, servo 2kW, servo phụ 0,75kW, động cơ chính 4kW và hệ thống thủy lực 12MPa, XS-80CNC được xây dựng theo hướng chuyên dụng cho quá trình tạo hình đầu ống kim loại.

📞 Liên hệ ngay để được tư vấn XS-80CNC và lựa chọn cấu hình phù hợp với đường kính ống, độ sâu gia công và yêu cầu sản xuất của doanh nghiệp.
