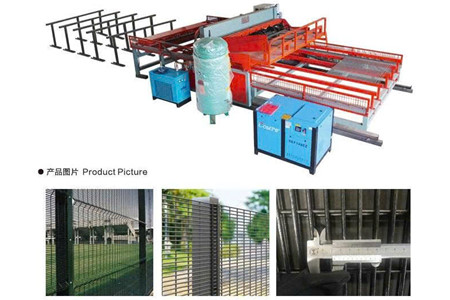

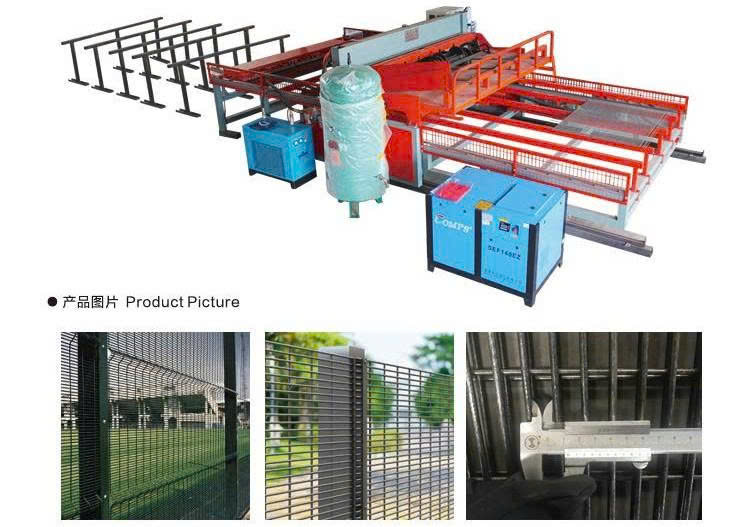

Máy Hàn Lưới Thép Tự Động YS-HWJ 1000A (3 – 6mm)

MÁY HÀN LƯỚI THÉP TỰ ĐỘNG YS-HWJ-1000A – TỰ ĐỘNG HÓA TOÀN DIỆN, HÀN NHANH, LƯỚI ĐỀU VÀ CHÍNH XÁC

Trong sản xuất lưới thép xây dựng, năng suất cao thôi chưa đủ. Doanh nghiệp còn phải kiểm soát độ đồng đều ô lưới, độ chắc mối hàn, kích thước thành phẩm và chi phí nhân công. Đó là lý do máy hàn lưới thép tự động YS-HWJ-1000A được phát triển theo hướng tự động hóa liên hoàn, từ cấp dây, nắn thẳng, hàn điểm, kéo lưới, cắt đến xếp chồng thành phẩm.

Với khả năng xử lý dây thép đường kính 3–6mm, hệ thống PLC Siemens, servo Mitsubishi và cụm biến áp hàn 125KVA × 3, YS-HWJ-1000A hướng đến các nhà máy sản xuất lưới thép cần tốc độ ổn định, giảm phụ thuộc vào lao động thủ công và nâng cao tính đồng nhất của sản phẩm.

⚡ TỰ ĐỘNG HÓA TỪ CẤP DÂY ĐẾN XẾP LƯỚI THÀNH PHẨM

YS-HWJ-1000A không đơn thuần là một máy hàn điểm mà là một dây chuyền hàn lưới thép tự động.

🔹 Dây dọc được cấp từ cuộn và nắn thẳng trước khi đưa vào vùng hàn.

🔹 Dây ngang được cấp tự động từ phễu chứa xuống đúng vị trí điện cực.

🔹 Hệ thống hàn điểm thực hiện liên tục theo chương trình PLC.

🔹 Servo đôi Mitsubishi kéo tấm lưới sau hàn với độ ổn định cao.

🔹 Tấm lưới được cắt theo kích thước cài đặt.

🔹 Robot gantry tự động gắp và xếp chồng thành phẩm.

Quy trình khép kín này giúp giảm đáng kể thao tác thủ công ở các công đoạn trung gian, đồng thời tạo ra quy trình sản xuất liền mạch và dễ kiểm soát hơn.

🎯 PLC SIEMENS – ĐIỀU KHIỂN CHÍNH XÁC, THAY ĐỔI ĐƠN HÀNG NHANH

Trung tâm điều khiển của máy sử dụng PLC Siemens (Đức), đồng bộ các công đoạn kéo dây, cấp phôi, hàn và kéo lưới.

🖥️ Màn hình HMI cảm ứng hỗ trợ nhập trực tiếp thông số ô lưới và dữ liệu sản xuất.

🖥️ Người vận hành có thể thay đổi quy cách lưới nhanh chóng giữa các đơn hàng.

🖥️ Hệ thống cho phép thiết lập hơn 30 loại khoảng cách dây khác nhau trên cùng một tấm panel, đáp ứng các bản vẽ có yêu cầu hình học đa dạng.

Đây là điểm đặc biệt hữu ích với các nhà máy phải sản xuất nhiều quy cách lưới thay vì chỉ chạy một kích thước cố định.

🔥 BIẾN ÁP HÀN 125KVA × 3 – XỬ LÝ DÂY THÉP 3–6MM

Để đáp ứng nhóm dây thép tương đối lớn, YS-HWJ-1000A được trang bị 3 bộ biến áp hàn công suất 125KVA.

⚙️ Công suất hàn cao hỗ trợ duy trì dòng hàn ổn định.

⚙️ Phù hợp xử lý dây ngang và dây dọc đường kính 3–6mm.

⚙️ Hệ thống làm mát bằng nước giúp kiểm soát nhiệt cho điện cực và biến áp trong quá trình vận hành cường độ cao.

⚙️ Điện cực đồng hợp kim được làm mát tuần hoàn, hỗ trợ duy trì chất lượng mối hàn ổn định và kéo dài thời gian sử dụng.

🚀 SERVO ĐÔI MITSUBISHI – KÉO LƯỚI NHANH, PHẲNG VÀ ỔN ĐỊNH

Tấm lưới sau khi hàn được kéo bằng 2 động cơ Servo Mitsubishi, kết hợp cơ cấu truyền động thanh răng – bánh răng và thanh dẫn hướng tuyến tính.

💥 Hai servo giúp tăng khả năng kéo đối với tấm lưới sử dụng dây thép dày.

💥 Chuyển động ổn định giúp tấm lưới phẳng và kiểm soát kích thước tốt hơn.

💥 Công tắc hành trình ở hai đầu cơ cấu kéo hỗ trợ hạn chế va đập trong quá trình vận hành.

Tốc độ hàn của máy đạt 70–90 lần/phút, phù hợp với nhu cầu sản xuất lưới thép liên tục ở quy mô công nghiệp.

🤖 ROBOT XẾP LƯỚI – GIẢM SỨC NGƯỜI, TỐI ƯU NHÀ XƯỞNG

Sau khi hoàn thành và cắt theo kích thước, tấm lưới được đưa đến khu vực xếp chồng. Robot gantry sẽ tự động gắp, căn chỉnh và xếp các tấm lưới ngay ngắn.

✨ Giảm công việc khuân vác thủ công.

✨ Hỗ trợ xếp thành phẩm đồng đều, gọn gàng.

✨ Có khả năng điều chỉnh chiều cao xếp chồng tự động.

✨ Giúp khu vực thành phẩm thông thoáng và thuận tiện hơn cho đóng gói, vận chuyển.

📏 LINH HOẠT QUY CÁCH – ĐÁP ỨNG NHIỀU LOẠI LƯỚI THÉP

YS-HWJ-1000A hỗ trợ sản xuất lưới có chiều rộng từ 600–1000mm và chiều dài 1000–2000mm, đều có thể điều chỉnh.

Khoảng cách dây ngang từ trên 25mm, khoảng cách dây dọc từ trên 50mm, phù hợp với nhiều quy cách sản phẩm khác nhau.

Máy có thể sử dụng:

🔸 Dây thép kéo nguội carbon thấp.

🔸 Dây thép mạ kẽm.

🔸 Thép cán nguội có gân.

Phương thức cấp dây cũng linh hoạt: dây ngang có thể cắt đoạn trước hoặc cấp liệu tự động, trong khi dây dọc có thể cấp từ cuộn hoặc cấp liệu tự động.

📊 THÔNG SỐ KỸ THUẬT YS-HWJ-1000A

Thông số	Giá trị
Model	YS-HWJ-1000A
Tốc độ hàn	70–90 lần/phút
Chiều rộng lưới	600–1000mm, điều chỉnh
Chiều dài lưới	1000–2000mm, điều chỉnh
Khoảng cách dây ngang	>25mm, điều chỉnh
Khoảng cách dây dọc	>50mm, điều chỉnh
Đường kính dây ngang	3–6mm
Đường kính dây dọc	3–6mm
Phạm vi cắt tối đa	6mm + 6mm
Số lượng điểm hàn	21 điểm
Phương thức cấp dây ngang	Cắt đoạn trước / cấp liệu tự động
Phương thức cấp dây dọc	Cấp dây từ cuộn / cấp liệu tự động
Điều khiển	PLC
Công suất biến áp	125KVA × 3, làm mát bằng nước
Biến động nguồn cho phép	±10%
Điện áp	380V
Tần số	50Hz
Kích thước máy (D×R×C)	20.000 × 2.200 × 1.800mm
Nhân công vận hành	2 người

🏗️ CẤU HÌNH DÂY CHUYỀN ĐỒNG BỘ

Dây chuyền YS-HWJ-1000A bao gồm đầy đủ các cụm chính:

STT	Bộ phận	Số lượng
1	Cơ cấu cấp dây dọc từ cuộn	1 bộ
2	Máy hàn lưới chính	1 bộ
3	Giá xả dây / giá nhả phôi	21 cái
4	Cụm nắn thẳng dây dọc	1 bộ
5	Cơ cấu rụng dây ngang tự động	1 bộ
6	Tủ điện điều khiển vận hành	1 bộ
7	Hệ thống kéo lưới	1 bộ
8	Máy nắn thẳng và cắt đoạn dây thép	1 bộ
9	Máy cắt xén tấm lưới	1 bộ
10	Hệ thống xếp chồng tấm lưới tự động	1 bộ
11	Hộp phụ tùng / linh kiện dự phòng	1 bộ
12	Sách hướng dẫn vận hành và bảo trì	1 bộ

🏭 ỨNG DỤNG TRONG SẢN XUẤT XÂY DỰNG VÀ CÔNG NGHIỆP

Với dải dây 3–6mm và khả năng điều chỉnh kích thước linh hoạt, YS-HWJ-1000A có thể phục vụ nhiều nhóm sản phẩm:

🔹 Lưới thép gia cường cho vỉ móng, vỉ sàn bê tông cốt thép.

🔹 Lưới gia cường cho tấm tường đúc sẵn, nhà lắp ghép.

🔹 Lưới sử dụng cho nền đường, dầm cầu và các kết cấu chịu tải.

🔹 Lưới gia cố vách đường hầm.

🔹 Lưới mạ kẽm làm hàng rào khu công nghiệp, kho bãi, hành lang an toàn.

🔹 Lưới cho chuồng trại công nghiệp.

🔹 Lưới dùng trong pallet thép, kệ kho và hệ thống lưu trữ hàng hóa.

🔥 YS-HWJ-1000A – BIẾN SẢN XUẤT LƯỚI THÉP THÀNH MỘT QUY TRÌNH TỰ ĐỘNG

Từ cấp dây – nắn dây – cấp phôi – hàn điểm – kéo lưới – cắt – xếp chồng, YS-HWJ-1000A tạo thành một dây chuyền sản xuất đồng bộ, giảm bớt các công đoạn thủ công và giúp doanh nghiệp kiểm soát quy cách sản phẩm tốt hơn.

Với PLC Siemens, servo Mitsubishi, biến áp 125KVA × 3, hệ thống làm mát nước và robot xếp lưới, đây là cấu hình hướng đến những nhà máy cần sản xuất lưới thép liên tục, đa dạng quy cách và tối ưu hóa nhân lực vận hành.

Đặc biệt, hệ thống được thiết kế với nhân công vận hành theo thông số là 2 người, tạo điều kiện để doanh nghiệp tổ chức dây chuyền gọn hơn và tập trung nguồn lực vào những công đoạn có giá trị cao hơn.
