Máy tạo rãnh hai chiều tự động SLQ-600 cho bìa cứng

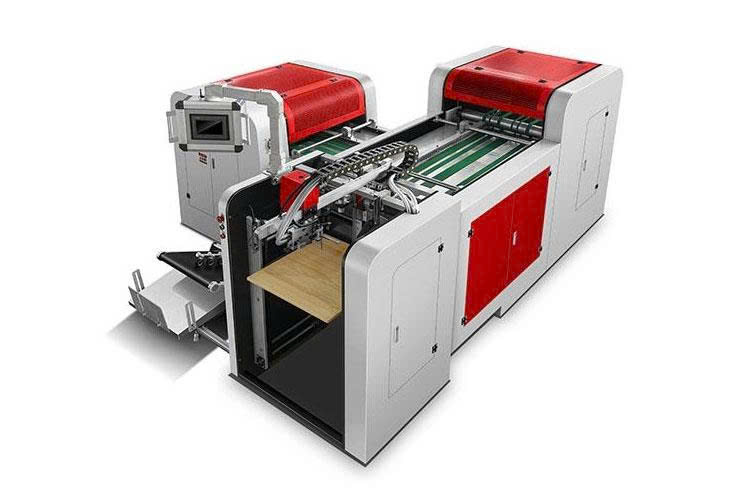

MÁY TẠO RÃNH HAI CHIỀU TỰ ĐỘNG SLQ-600

TẠO RÃNH HAI CHIỀU – XOAY 90° ỔN ĐỊNH – TỰ ĐỘNG XỬ LÝ PHẾ LIỆU

Trong sản xuất hộp cứng, tạo rãnh chính xác mới chỉ là một phần. Vật liệu phải được cấp vào ổn định, chuyển hướng đúng vị trí và không bị trầy xước để các đường rãnh sau cùng đạt độ đồng đều cao.

SLQ-600 được thiết kế cho quy trình tạo rãnh hai chiều trên bìa cứng, kết hợp hệ thống cấp liệu Feida, cơ cấu xoay 90° bằng trống giữa và hệ thống tự động xử lý phế liệu.

🎯 Độ chính xác rãnh tốt nhất ±0,05mm

🔄 Xoay vật liệu 90° bằng hệ thống lật trống

🚚 Cấp liệu bằng hệ thống Feida

♻️ 2 băng tải chuyên dụng đưa phế liệu ra ngoài

📦 Tự động tiếp nhận thành phẩm

⚙️ Tốc độ lên đến 120 chiếc/phút

TẠO RÃNH HAI BƯỚC – XỬ LÝ CẢ HAI HƯỚNG

SLQ-600 được thiết kế với hai bước tạo rãnh, cho phép gia công các đường rãnh theo hai hướng trên cùng một tấm vật liệu.

📐 Kích thước vật liệu ở cả hai bước hỗ trợ chiều dài 195–560mm và chiều rộng 195–560mm.

Mỗi bước được trang bị 6 bộ dao tạo rãnh, giúp máy có cấu hình phù hợp cho những sản phẩm cần nhiều đường rãnh để tạo hình hộp.

XOAY 90° BẰNG TRỐNG GIỮA – NHANH VÀ ỔN ĐỊNH

🔄 Đây là một trong những điểm đáng chú ý của SLQ-600.

Sau khi hoàn thành bước tạo rãnh đầu tiên, vật liệu được thay đổi hướng thông qua trống giữa.

Cơ cấu lật trống được thiết kế để thực hiện chuyển hướng 90° với tốc độ cao và độ ổn định cao, đồng thời hạn chế tình trạng trầy xước bề mặt vật liệu trong quá trình chuyển hướng.

Điều này đặc biệt quan trọng với những loại bìa có bề mặt in hoặc phủ yêu cầu giữ được hình thức sau gia công.

CẤP LIỆU FEIDA – HẠN CHẾ TRẦY XƯỚC BỀ MẶT

🚚 SLQ-600 sử dụng hệ thống cấp liệu Feida nhằm hỗ trợ quá trình đưa vật liệu vào máy ổn định hơn.

Hệ thống này được thiết kế để hạn chế vấn đề trầy xước bề mặt vật liệu, đặc biệt hữu ích khi gia công các loại bìa có yêu cầu cao về ngoại quan.

📦 Bệ đặt giấy gồm bệ trên và bệ dưới, giúp tiết kiệm thời gian trong quá trình đặt vật liệu và chuẩn bị sản xuất.

ĐỘ CHÍNH XÁC RÃNH LÊN ĐẾN ±0,05MM

🎯 Độ chính xác tạo rãnh tốt nhất đạt ±0,05mm, trong khi độ chính xác thông thường đạt ±0,1mm.

Máy sử dụng 2 dầm ngang và 3 hàng dao, gồm:

Dầm thứ nhất: 1 hàng dao.

Dầm thứ hai: 2 hàng dao.

Cấu hình này hỗ trợ xử lý nhiều đường rãnh trong quá trình gia công.

GÓC RÃNH ĐIỀU CHỈNH 80–140°

🔧 SLQ-600 cho phép điều chỉnh góc rãnh trong phạm vi 80–140°.

Trong đó:

Góc 90°: 80–110°

Góc 120°: 110–140°

Việc điều chỉnh góc giúp máy thích ứng với các yêu cầu tạo rãnh khác nhau tùy theo cấu trúc và hình dạng sản phẩm.

ĐIỀU CHỈNH DAO VÀ ĐỘ SÂU RÃNH BẰNG TAY

🔧 Khác với phiên bản servo CNC, SLQ-600 sử dụng điều chỉnh vị trí dao trái/phải bằng tay.

Độ sâu rãnh được thiết lập thông qua điều chỉnh dầm bằng tay, phù hợp với cấu hình máy hướng đến sự đơn giản trong vận hành và tối ưu chi phí đầu tư.

THÁO DÂY ĐAI NHANH BẰNG TAY QUAY

⚙️ Hệ thống dây đai lăn được thiết kế để có thể tháo dây đai nhanh chóng bằng tay quay.

Thiết kế này hỗ trợ thuận tiện hơn khi cần kiểm tra, điều chỉnh hoặc thực hiện công việc bảo trì máy.

TỰ ĐỘNG ĐƯA PHẾ LIỆU RA KHỎI MÁY

♻️ Sau quá trình tạo rãnh, phần phế liệu được xử lý thông qua hệ thống làm sạch chất thải tự động bằng khí nén kết hợp 2 băng tải chuyên dụng.

Hai băng tải có nhiệm vụ đưa vật liệu phế thải ra khỏi máy, giúp giảm đáng kể thao tác thu gom thủ công.

🚚 2 băng tải chuyên dụng cho phế liệu

📦 Hệ thống tiếp nhận thành phẩm tự động

⏱️ Tiết kiệm thời gian và nhân lực

Nhờ đó, quy trình sau gia công được duy trì gọn gàng và liên tục hơn.

TỰ ĐỘNG TIẾP NHẬN THÀNH PHẨM

📦 Khi hoàn tất quá trình tạo rãnh, thành phẩm được đưa đến giá đỡ thu gom tự động.

Thay vì phải liên tục đứng tại đầu ra để thu gom từng sản phẩm, người vận hành có thể giảm bớt thao tác thủ công và tập trung vào các công đoạn khác.

NĂNG SUẤT LÊN ĐẾN 120 CHIẾC/PHÚT

⚡ SLQ-600 có tốc độ:

Tốc độ thông thường: 80 chiếc/phút

Tốc độ nhanh: 120 chiếc/phút

Kết hợp với hệ thống cấp liệu, chuyển hướng, xử lý phế liệu và tiếp nhận thành phẩm, máy phù hợp với quy trình sản xuất cần duy trì năng suất ổn định.

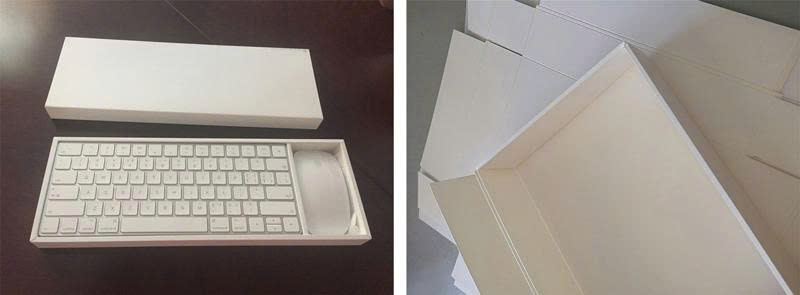

ỨNG DỤNG CHO SẢN XUẤT HỘP CỨNG

SLQ-600 được thiết kế để tạo rãnh trên các loại bìa cứng phù hợp với quy trình sản xuất hộp.

📦 Hộp cứng

🎁 Hộp quà và bao bì định hình

💎 Hộp cao cấp

💍 Hộp trang sức

📱 Hộp sản phẩm điện tử

💄 Hộp mỹ phẩm

Đặc biệt, cơ cấu xoay 90° giúp máy thực hiện các đường rãnh theo hai hướng trên cùng sản phẩm, hỗ trợ quá trình tạo hình hộp sau gia công.

THÔNG SỐ KỸ THUẬT

Thông số	SLQ-600
Kích thước vật liệu bước 1	Dài 195–560mm, rộng 195–560mm
Kích thước vật liệu bước 2	Dài 195–560mm, rộng 195–560mm
Dao tạo rãnh bước 1	6 bộ
Dao tạo rãnh bước 2	6 bộ
Độ chính xác tốt nhất	±0,05mm
Độ chính xác thông thường	±0,1mm
Độ dày vật liệu	200–350GSM
Góc rãnh	Điều chỉnh 80–140°
Góc 90°	80–110°
Góc 120°	110–140°
Tốc độ thông thường	80 chiếc/phút
Tốc độ nhanh	120 chiếc/phút
Số lượng dầm ngang	2 bộ
Số lượng hàng dao	3 hàng
Cách cấp giấy	Hệ thống cấp khí Feida
Bệ đặt giấy	Bệ trên và bệ dưới
Điều chỉnh dao trái/phải	Bằng tay
Điều chỉnh độ sâu rãnh	Điều chỉnh dầm bằng tay
Điều chỉnh dây đai lăn	Tháo dây đai nhanh bằng tay quay
Hệ thống làm sạch chất thải	Khí nén + 2 băng tải chuyên dụng
Trọng lượng	3000KG
Công suất	6,0KW
Kích thước máy	3200×2950×1570mm
Hiệu chỉnh cạnh bước 1	Điều chỉnh dây đai + bi thép
Hiệu chỉnh cạnh bước 2	Điều chỉnh dây đai + bi thép
Hệ thống quay đầu 90°	Lật trống

SLQ-600 – TẬP TRUNG VÀO QUY TRÌNH TẠO RÃNH ỔN ĐỊNH

SLQ-600 không chỉ tạo rãnh theo hai bước. Máy được xây dựng thành một quy trình liên tục từ cấp liệu → tạo rãnh → xoay 90° → tạo rãnh bước hai → xử lý phế liệu → tiếp nhận thành phẩm.

🎯 Độ chính xác tốt nhất ±0,05mm

🔄 Xoay 90° bằng trống giữa

🚚 Cấp liệu Feida hạn chế trầy xước

♻️ 2 băng tải tự động xử lý phế liệu

📦 Tự động tiếp nhận thành phẩm

⚡ Tốc độ tối đa 120 chiếc/phút

Đây là cấu hình phù hợp cho doanh nghiệp cần một hệ thống tạo rãnh hai chiều tự động cho bìa cứng, ưu tiên quy trình vận hành ổn định và giảm các thao tác thủ công sau gia công.

ĐĂNG KÝ TƯ VẤN SLQ-600

📩 Gửi kích thước bìa, độ dày vật liệu và mẫu hộp cần sản xuất để được tư vấn khả năng gia công phù hợp với SLQ-600.

LIÊN HỆ NGAY ĐỂ ĐƯỢC TƯ VẤN VÀ BÁO GIÁ MÁY SLQ-600.
