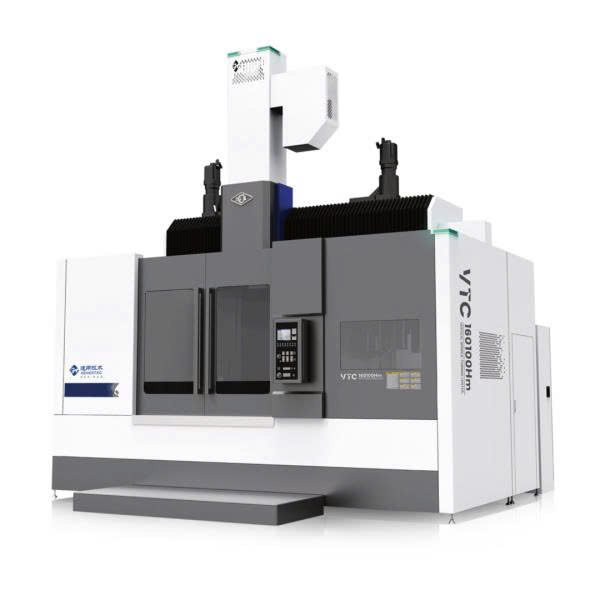

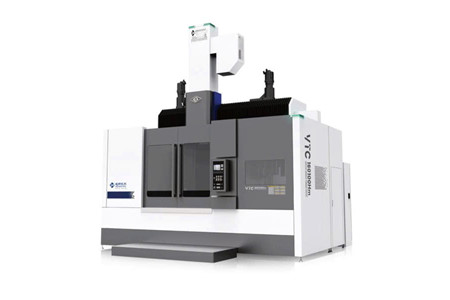

Máy tiện đứng CNC VTC QH

MÁY TIỆN ĐỨNG CNC VTC QH – GIẢI PHÁP GIA CÔNG PHÔI LỚN, MÔ-MEN XOẮN CAO

🔥 Máy tiện đứng CNC VTC QH là dòng máy được thiết kế cho các nhu cầu gia công chi tiết có kích thước lớn, yêu cầu cao về khả năng chịu tải, mô-men xoắn và độ ổn định trong quá trình vận hành.

Với 3 cấu hình VTC10080Q/H – VTC125100Q/H – VTC160100Q/H, dòng VTC QH mang đến nhiều lựa chọn về đường kính bàn máy, kích thước phôi, hành trình trục và năng lực gia công.

Đặc biệt, phiên bản lớn nhất đạt đường kính quay tối đa φ2000 mm, đường kính tiện tối đa φ1800 mm, chiều cao phôi lên tới 1200 mm và mô-men xoắn bàn máy lên tới 28380/24077 N·m.

---

⚙️ KHẢ NĂNG GIA CÔNG PHÔI LỚN – TỐI ƯU CHO GIA CÔNG NẶNG

💪 Bàn máy đường kính lớn

Tùy phiên bản, máy được trang bị bàn máy có đường kính φ1000 – φ1250 – φ1600 mm, tạo không gian làm việc phù hợp với nhiều nhóm chi tiết kích thước lớn.

🔩 Đường kính quay tối đa lên đến φ2000 mm

VTC QH có khả năng đáp ứng các chi tiết có đường kính quay lớn, phù hợp với nhiều nhu cầu gia công trong lĩnh vực cơ khí chế tạo.

🎯 Đường kính tiện tối đa lên đến φ1800 mm

Không gian tiện rộng giúp máy xử lý các chi tiết có kích thước lớn, đồng thời tạo sự linh hoạt khi lựa chọn phôi và phương án gia công.

📏 Chiều cao phôi tối đa 1200 mm

Hai phiên bản VTC125100Q/H và VTC160100Q/H đạt chiều cao phôi tối đa 1200 mm, mở rộng đáng kể phạm vi gia công.

---

🔥 MÔ-MEN XOẮN CAO – SẴN SÀNG CHO GIA CÔNG NẶNG

⚡ Một trong những điểm đáng chú ý của VTC QH là khả năng tạo mô-men xoắn lớn trên bàn máy.

VTC10080Q/H đạt 12384/10483 N·m

VTC125100Q/H đạt 112384/10483 N·m

VTC160100Q/H đạt 28380/24077 N·m

Kết hợp với động cơ chính công suất định mức 30/37 kW trên cả 3 cấu hình, dòng máy hướng đến những ứng dụng gia công cần khả năng chịu tải và duy trì năng lực cắt ổn định.

---

🚀 TỐC ĐỘ BÀN MÁY PHÙ HỢP TỪNG CẤU HÌNH

🔄 VTC10080Q/H có tốc độ quay bàn máy tối đa 600 r/min

🔄 VTC125100Q/H đạt tối đa 400 r/min

🔄 VTC160100Q/H đạt tối đa 300 r/min

Sự khác biệt về tốc độ quay giúp các cấu hình đáp ứng những phạm vi kích thước và yêu cầu gia công khác nhau.

---

🏗️ ĐẦU TRƯỢT & XÀ NGANG – KẾT CẤU CHO PHÔI KÍCH THƯỚC LỚN

🛠️ Tiết diện thân đầu trượt

VTC10080Q/H: 200×200 mm

VTC125100Q/H: 240×240 mm

VTC160100Q/H: 240×240 mm

📐 Hành trình nâng hạ xà ngang

VTC10080Q/H: 500 mm

VTC125100Q/H: 800 mm

VTC160100Q/H: 800 mm

Kết cấu xà ngang và đầu trượt với kích thước lớn giúp máy tạo không gian làm việc phù hợp với các chi tiết có kích thước và chiều cao đáng kể.

---

🎯 HÀNH TRÌNH TRỤC X/Z – KHÔNG GIAN GIA CÔNG RỘNG

➡️ Hành trình trục X

VTC10080Q/H: -50 – +720 mm

VTC125100Q/H: -50 – +875 mm

VTC160100Q/H: -50 – +1055 mm

⬆️ Hành trình trục Z

VTC10080Q/H: 800 mm

VTC125100Q/H: 1000 mm

VTC160100Q/H: 1000 mm

Với hành trình X lên đến -50 – +1055 mm và hành trình Z tối đa 1000 mm, VTC QH mang đến vùng làm việc rộng cho các chi tiết gia công có kích thước lớn.

---

⚡ CHẠY DAO NHANH – HỖ TRỢ RÚT NGẮN THỜI GIAN DI CHUYỂN

🚀 Tốc độ chạy dao nhanh trục X: 12 m/min

🚀 Tốc độ chạy dao nhanh trục Z: 10 m/min

Các thông số này được duy trì đồng nhất trên cả 3 cấu hình VTC10080Q/H, VTC125100Q/H và VTC160100Q/H.

---

🔧 CÁN DAO 40×40 MM – PHÙ HỢP GIA CÔNG CHI TIẾT LỚN

🛠️ Cả 3 phiên bản đều sử dụng kích thước cán dao tiện 40×40 mm.

Đây là cấu hình đồng nhất trên dòng VTC QH, tạo sự thuận tiện trong lựa chọn và bố trí dụng cụ cắt cho quá trình gia công.

---

🎯 ĐỘ CHÍNH XÁC ỔN ĐỊNH

📌 Độ chính xác định vị trục X

VTC10080Q/H: 0.02/0.015 mm/1000mm

VTC125100Q/H: 0.025/0.015 mm/1000mm

VTC160100Q/H: 0.025/0.015 mm/1000mm

📌 Độ chính xác định vị trục Z

VTC10080Q/H: 0.02/0.015 mm/1000mm

VTC125100Q/H: 0.025/0.015 mm/1000mm

VTC160100Q/H: 0.025/0.015 mm/1000mm

🔄 Độ chính xác định vị lặp lại trục X

VTC10080Q/H: 0.008 mm

VTC125100Q/H: 0.01/0.008 mm

VTC160100Q/H: 0.01/0.008 mm

🔄 Độ chính xác định vị lặp lại trục Z

VTC10080Q/H: 0.008 mm

VTC125100Q/H: 0.01/0.008 mm

VTC160100Q/H: 0.01/0.008 mm

---

🏭 3 CẤU HÌNH – CHỌN ĐÚNG KÍCH THƯỚC, ĐÚNG NĂNG LỰC GIA CÔNG

Thông số	Đơn vị	VTC10080Q/H	VTC125100Q/H	VTC160100Q/H
Đường kính bàn máy	mm	φ1000	φ1250	φ1600
Đường kính quay lớn nhất	mm	φ1400	φ1600	φ2000
Đường kính tiện lớn nhất	mm	φ1100	Φ1400	φ1800
Chiều cao phôi lớn nhất	mm	900	1200	1200
Mô-men xoắn lớn nhất của bàn máy	N·m	12384/10483	112384/10483	28380/24077
Tốc độ quay lớn nhất của bàn máy	r/min	600	400	300
Công suất định mức của động cơ chính	kW	30/37	30/37	30/37
Kích thước tiết diện thân đầu trượt	mm×mm	200×200	240×240	240×240
Hành trình nâng hạ xà ngang	mm	500	800	800
Hành trình trục X	mm	-50-+720	-50-+875	-50-+1055
Hành trình trục Z	mm	800	1000	1000
Tốc độ chạy dao nhanh trục X	m/min	12	12	12
Tốc độ chạy dao nhanh trục Z	m/min	10	10	10
Kích thước cán dao tiện	mm	40×40	40×40	40×40
Độ chính xác định vị X	mm/1000mm	0.02/0.015	0.025/0.015	0.025/0.015
Độ chính xác định vị Z	mm/1000mm	0.02/0.015	0.025/0.015	0.025/0.015
Độ chính xác định vị lặp lại X	mm	0.008	0.01/0.008	0.01/0.008
Độ chính xác định vị lặp lại Z	mm	0.008	0.01/0.008	0.01/0.008
Trọng lượng máy	kg	22000	25000	26000

---

🏗️ ỨNG DỤNG CHO GIA CÔNG CƠ KHÍ KÍCH THƯỚC LỚN

🔩 Với vùng gia công lớn, bàn máy có đường kính lên đến φ1600 mm và khả năng tiện tối đa φ1800 mm, VTC QH phù hợp để xem xét cho các nhu cầu gia công chi tiết có kích thước lớn.

⚙️ Các cấu hình khác nhau giúp doanh nghiệp lựa chọn máy theo kích thước phôi, chiều cao chi tiết và năng lực mô-men xoắn cần thiết.

🏭 Đây là lựa chọn đáng chú ý cho các xưởng cơ khí, doanh nghiệp chế tạo máy và những dây chuyền cần gia công các chi tiết có kích thước lớn trên máy tiện đứng CNC.

---

🚀 VTC QH – ĐẦU TƯ MỘT CẤU HÌNH PHÙ HỢP, MỞ RỘNG NĂNG LỰC GIA CÔNG

Nếu doanh nghiệp đang cần một máy tiện đứng CNC cho phôi lớn, VTC QH mang đến 3 lựa chọn cấu hình từ φ1000 đến φ1600 mm đường kính bàn máy, cùng khả năng tiện tối đa lên đến φ1800 mm.

📞 Liên hệ ngay để được tư vấn cấu hình VTC QH phù hợp với kích thước phôi, hành trình và yêu cầu gia công thực tế của doanh nghiệp.

🔥 VTC QH – Sẵn sàng cho những bài toán gia công lớn hơn, nặng hơn và đòi hỏi năng lực máy cao hơn.
