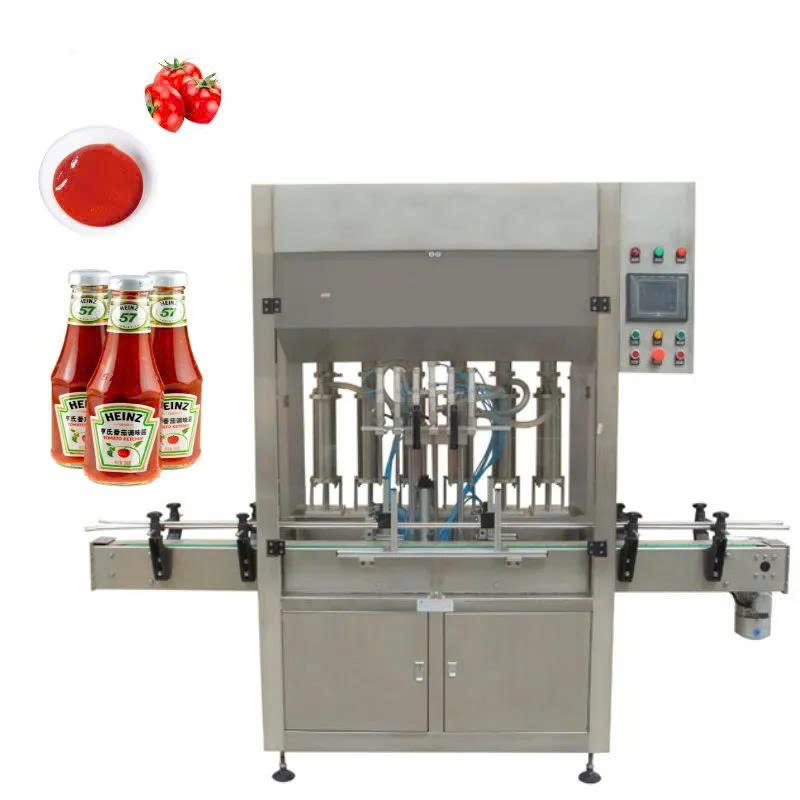

Chiết rót định lượng chất lỏng có độ nhớt (Dầu, nước sốt) XT-GZA6

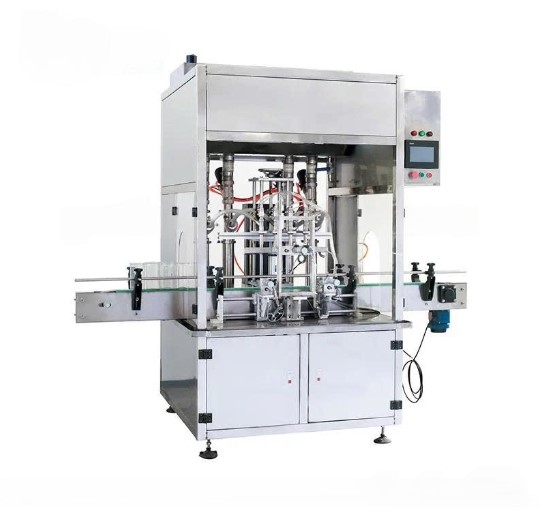

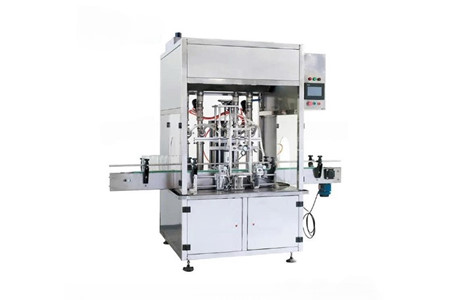

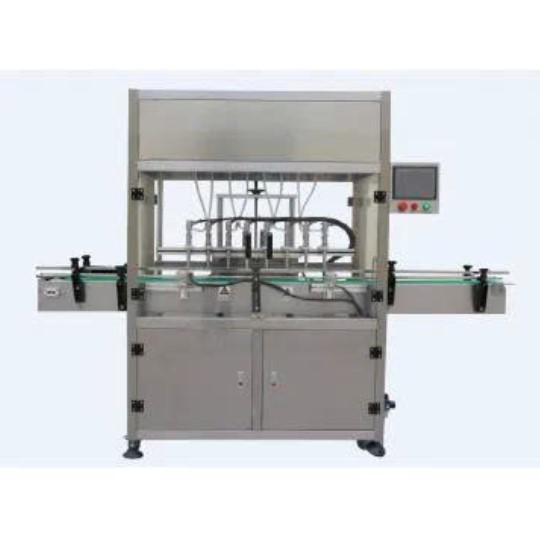

MÁY CHIẾT RÓT ĐỊNH LƯỢNG CHẤT LỎNG CÓ ĐỘ NHỚT XT-GZA6

GIẢI PHÁP CHIẾT RÓT DẦU, NƯỚC SỐT VÀ CHẤT LỎNG SỆT – ĐỊNH LƯỢNG BẰNG SERVO PISTON, CHÍNH XÁC ĐẾN ±1%

Với những sản phẩm như dầu ăn, nước sốt, tương ớt, sốt cà chua và các loại chất lỏng có độ nhớt, việc chiết rót không đơn giản chỉ là đưa sản phẩm từ bồn chứa vào chai. Độ nhớt, khả năng chảy và đặc tính của từng sản phẩm đều ảnh hưởng trực tiếp đến quá trình định lượng.

XT-GZA6 được thiết kế chuyên biệt theo hướng chiết rót định lượng bằng piston dẫn động servo, giúp kiểm soát lượng sản phẩm trong từng chu kỳ và mang đến cấu hình phù hợp cho các dây chuyền chiết rót chất lỏng có độ nhớt.

Với khả năng cấu hình 6–14 đầu chiết, dải dung tích 50–3000ml và độ chính xác công bố ±1%, XT-GZA6 là giải pháp đáng chú ý cho doanh nghiệp muốn nâng cấp công đoạn chiết rót từ bán tự động lên hệ thống tự động hóa chuyên nghiệp.

SERVO PISTON – TÂM ĐIỂM CỦA KHẢ NĂNG ĐỊNH LƯỢNG

Khác với các phương pháp chiết đơn giản, XT-GZA6 sử dụng piston định lượng nhiều đầu dẫn động bằng servo. Đây là cấu hình được thiết kế để kiểm soát quá trình hút và đẩy sản phẩm theo chu kỳ định lượng.

🎯 Servo motor: Điều khiển chuyển động của hệ thống piston theo thông số cài đặt.

⚙️ Piston định lượng: Phù hợp với các sản phẩm dạng lỏng có độ nhớt và đặc tính dòng chảy khác nhau.

📊 Độ chính xác ±1%: Theo thông số kỹ thuật công bố.

🔄 Chiết nhiều đầu: Có thể cấu hình từ 6 đến 14 đầu, tùy yêu cầu năng suất.

Sự kết hợp giữa servo và piston định lượng tạo nên nền tảng cho một hệ thống chiết rót có khả năng kiểm soát tốt hơn khi làm việc với các sản phẩm không có đặc tính chảy giống nước.

6–14 ĐẦU CHIẾT – TĂNG TỐC CHO DÂY CHUYỀN DẦU VÀ NƯỚC SỐT

XT-GZA6 không bị giới hạn ở một cấu hình cố định. Doanh nghiệp có thể lựa chọn số lượng đầu chiết từ 6 đến 14 đầu dựa trên sản phẩm và năng suất mong muốn.

🚀 6–14 đầu chiết: Nhiều đầu cùng thực hiện quá trình định lượng.

📦 Dải chiết 50–3000ml: Phù hợp với nhiều quy cách đóng chai.

⚡ Tốc độ tham chiếu: Khoảng 6–8 chai/phút/đầu với chai 400ml.

📈 Dễ thiết kế theo dây chuyền: Cấu hình được xác định dựa trên yêu cầu thực tế.

Với hệ thống nhiều đầu, doanh nghiệp có thể tổ chức quy trình chiết liên tục hơn, đặc biệt khi kết nối máy với các công đoạn cấp chai, đóng nắp, dán nhãn và đóng gói.

CHIẾT DẦU, NƯỚC SỐT – CẤU HÌNH DÀNH CHO CHẤT LỎNG CÓ ĐỘ NHỚT

XT-GZA6 hướng đến nhóm sản phẩm mà khả năng chảy là yếu tố quan trọng trong quá trình chiết.

🛢️ Dầu

🍅 Nước sốt

🌶️ Tương ớt và các loại sốt

🥫 Sản phẩm dạng sệt có đặc tính phù hợp

Các sản phẩm có độ nhớt khác nhau sẽ yêu cầu cấu hình bơm và piston phù hợp. Vì vậy, hệ thống sử dụng bơm tự mồi inox hoặc bơm trục vít, được lựa chọn tùy theo đặc tính của nguyên liệu.

Đây là điểm đáng chú ý khi doanh nghiệp cần xử lý nhiều loại chất lỏng có đặc tính khác nhau trên cùng một nền tảng thiết bị.

BƠM TỰ MỒI HOẶC BƠM TRỤC VÍT – LỰA CHỌN THEO TỪNG LOẠI SẢN PHẨM

Không phải chất lỏng có độ nhớt nào cũng cần cùng một kiểu cấp liệu. XT-GZA6 cho phép lựa chọn:

🔧 Bơm tự mồi bằng inox: Phù hợp với những sản phẩm đáp ứng đặc tính làm việc của bơm.

⚙️ Bơm trục vít: Có thể được lựa chọn cho các nguyên liệu cần phương án cấp liệu phù hợp hơn.

Việc lựa chọn bơm được xác định dựa trên mẫu sản phẩm thực tế và đặc tính nguyên liệu, giúp cấu hình máy phù hợp hơn với từng ứng dụng.

PLC SIEMENS + HMI 7 INCH – KIỂM SOÁT TOÀN BỘ QUY TRÌNH

XT-GZA6 sử dụng PLC Siemens kết hợp màn hình cảm ứng màu Siemens 7 inch, mang đến giao diện điều khiển trực quan cho người vận hành.

🖥️ HMI Siemens 7 inch: Hỗ trợ cài đặt và theo dõi thông số vận hành.

⚙️ PLC Siemens: Điều khiển chu trình hoạt động tự động.

👁️ Cảm biến LEUZE hoặc SICK: Hỗ trợ phát hiện và định vị chai.

🔌 Schneider: Relay và công tắc khí.

🎛️ AB / Schneider / Siemens: Các tùy chọn biến tần cho hệ thống động cơ.

Toàn bộ hệ thống được thiết kế để các công đoạn chiết – vận chuyển – nâng hạ phối hợp theo một chu trình tự động.

INOX 304 – CẤU HÌNH VẬT LIỆU CHO DÂY CHUYỀN CHIẾT RÓT

Khung máy XT-GZA6 được chế tạo bằng inox 304, trong khi bồn chứa, đầu chiết và các bộ phận tiếp xúc với chất lỏng sử dụng inox 304 kết hợp PVC và POM tại những vị trí phù hợp.

🔩 Khung máy: Inox 304.

🛢️ Bồn nguyên liệu: Inox 304.

🎯 Đầu chiết: Inox 304 và vật liệu phù hợp theo cấu hình.

🔒 Gioăng làm kín: PTFE, phớt quạt và gioăng silicone.

✨ Các chi tiết bên ngoài: Inox, nhôm anodized, thép 45# xử lý mạ điện và nhựa kỹ thuật.

Cấu hình vật liệu này tạo nên một hệ thống chắc chắn, phù hợp với môi trường sản xuất công nghiệp.

BỒN CHỨA 200 LÍT – KIỂM SOÁT NGUYÊN LIỆU TRONG QUÁ TRÌNH CHIẾT

Máy được trang bị bồn chứa nguyên liệu dung tích 200L, đi kèm công tắc kiểm soát mức chất lỏng.

🛢️ Dung tích: 200L.

📊 Công tắc mức: Theo dõi lượng nguyên liệu trong bồn.

⚠️ Cảnh báo thiếu nguyên liệu: Khi chất lỏng trong bồn xuống thấp, hệ thống có chức năng cảnh báo dừng máy theo cấu hình bảo vệ.

Điều này giúp hạn chế tình trạng máy tiếp tục thực hiện chu trình khi lượng nguyên liệu không đủ cho quá trình chiết.

BĂNG TẢI VÀ NÂNG HẠ – ĐỒNG BỘ TRONG TỪNG CHU KỲ

XT-GZA6 không chỉ kiểm soát piston mà còn đồng bộ các chuyển động của dây chuyền thông qua hệ thống động cơ điều khiển bằng biến tần.

🔄 Động cơ băng tải: 370W, điều chỉnh tốc độ bằng biến tần.

⬆️ Động cơ nâng hạ: 370W, điều chỉnh tốc độ bằng biến tần.

⚙️ Động cơ chiết: Servo motor, công suất được xác định theo dung tích chiết.

Sự phối hợp giữa các cơ cấu này giúp quá trình đưa chai vào vị trí, thực hiện chiết và di chuyển sang công đoạn tiếp theo diễn ra theo chu trình tự động.

THIẾT KẾ HƯỚNG ĐẾN DÂY CHUYỀN TỰ ĐỘNG

XT-GZA6 có thể được tích hợp với các thiết bị khác để hình thành dây chuyền đóng gói hoàn chỉnh.

🔗 Cấp chai → Chiết rót → Đóng nắp → Dán nhãn → Đóng gói

Thay vì chỉ giải quyết một công đoạn đơn lẻ, máy có thể trở thành một mắt xích trong hệ thống sản xuất tự động, giúp doanh nghiệp từng bước giảm thao tác thủ công và nâng cao tính đồng bộ của dây chuyền.

THÔNG SỐ KỸ THUẬT

Hạng mục	Thông số
Model	XT-GZA6
Số đầu chiết	6–14 đầu
Dung tích chiết	50–3000ml
Phương pháp chiết	Piston định lượng nhiều đầu dẫn động servo
Tốc độ tham chiếu	Khoảng 6–8 chai/phút/đầu với chai 400ml
Độ chính xác	±1%
Vật liệu khung máy	Inox 304
Vật liệu tiếp xúc chất lỏng	Inox 304, PVC, POM
Điều khiển	PLC + màn hình cảm ứng
PLC	Siemens – Đức
HMI	Siemens 7 inch màu
Áp suất khí	0.6–0.8MPa
Bơm nguyên liệu	Bơm tự mồi inox hoặc bơm trục vít
Động cơ chiết	Servo motor
Động cơ băng tải	370W, điều chỉnh tốc độ bằng biến tần
Động cơ nâng hạ	370W, điều chỉnh tốc độ bằng biến tần
Bồn nguyên liệu	200L
Bảo vệ	Cảnh báo dừng máy khi thiếu chất lỏng trong bồn
Công suất	Khoảng 3.0KW
Nguồn điện	380V – 3 pha – 5 dây
Cảm biến quang điện	LEUZE hoặc SICK
Linh kiện khí nén	Thương hiệu nội địa
Gioăng làm kín	PTFE, phớt quạt, silicone

XT-GZA6 – TĂNG TỐC CHIẾT RÓT, KIỂM SOÁT TỪNG GIỌT SẢN PHẨM

Với các sản phẩm như dầu, nước sốt và chất lỏng có độ nhớt, một hệ thống chiết rót hiệu quả cần kiểm soát tốt cả lượng chiết, chuyển động piston, tốc độ dây chuyền và khả năng cấp nguyên liệu.

XT-GZA6 tập trung tất cả những yếu tố đó trong một cấu hình tự động: piston servo, 6–14 đầu chiết, dải 50–3000ml, độ chính xác ±1%, bơm lựa chọn theo nguyên liệu, PLC Siemens, HMI 7 inch và kết cấu inox 304.
